Описание
Для небольших машин, передвижного оборудования и установок с малым числом точек и невысокой частотой пополнения смазки.
Подбор и эксплуатация
Два исполнения наконечника — A и B. Выбирайте жёсткую трубку или гибкий шланг по заправочному присоединению.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

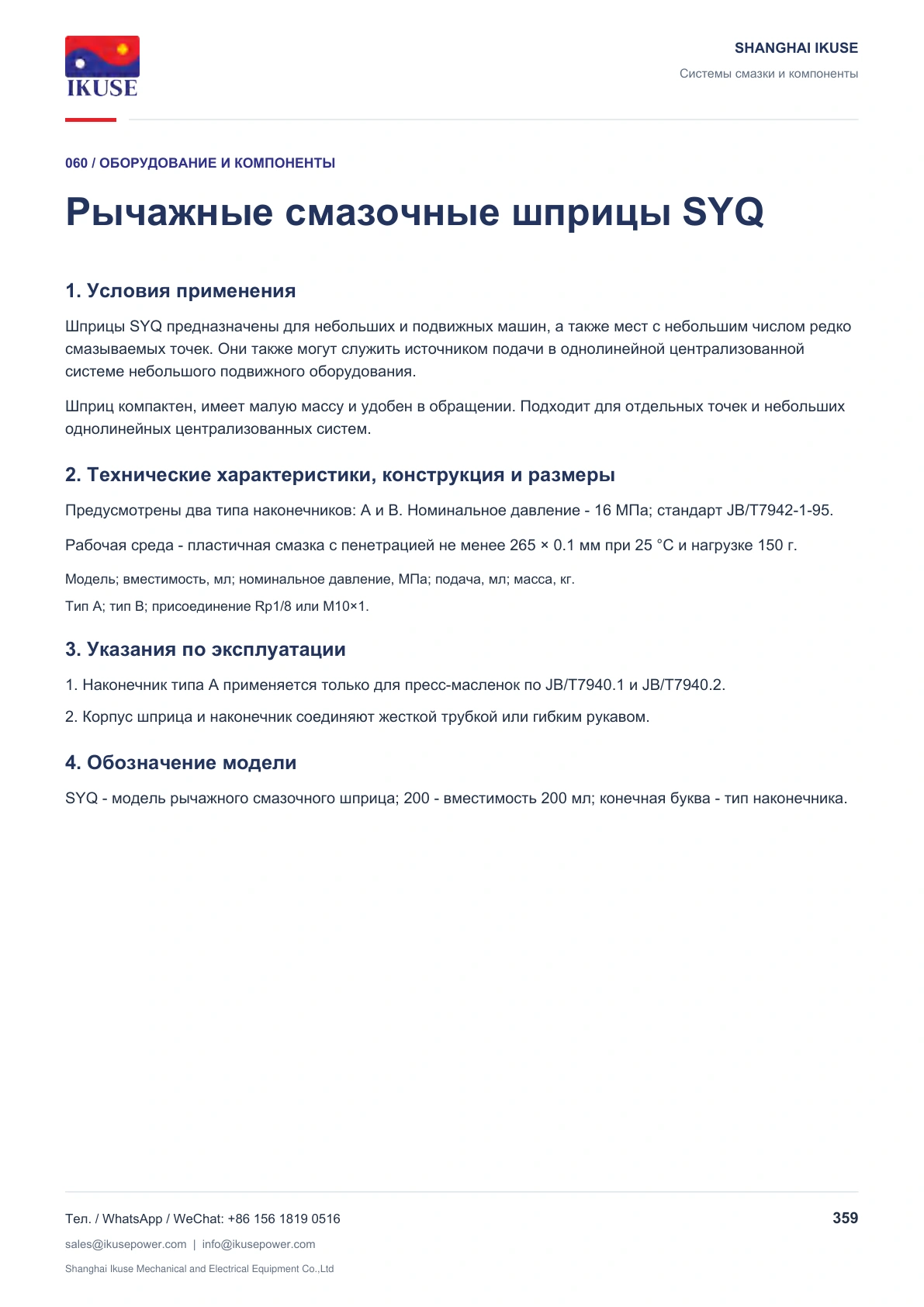

1. Условия применения

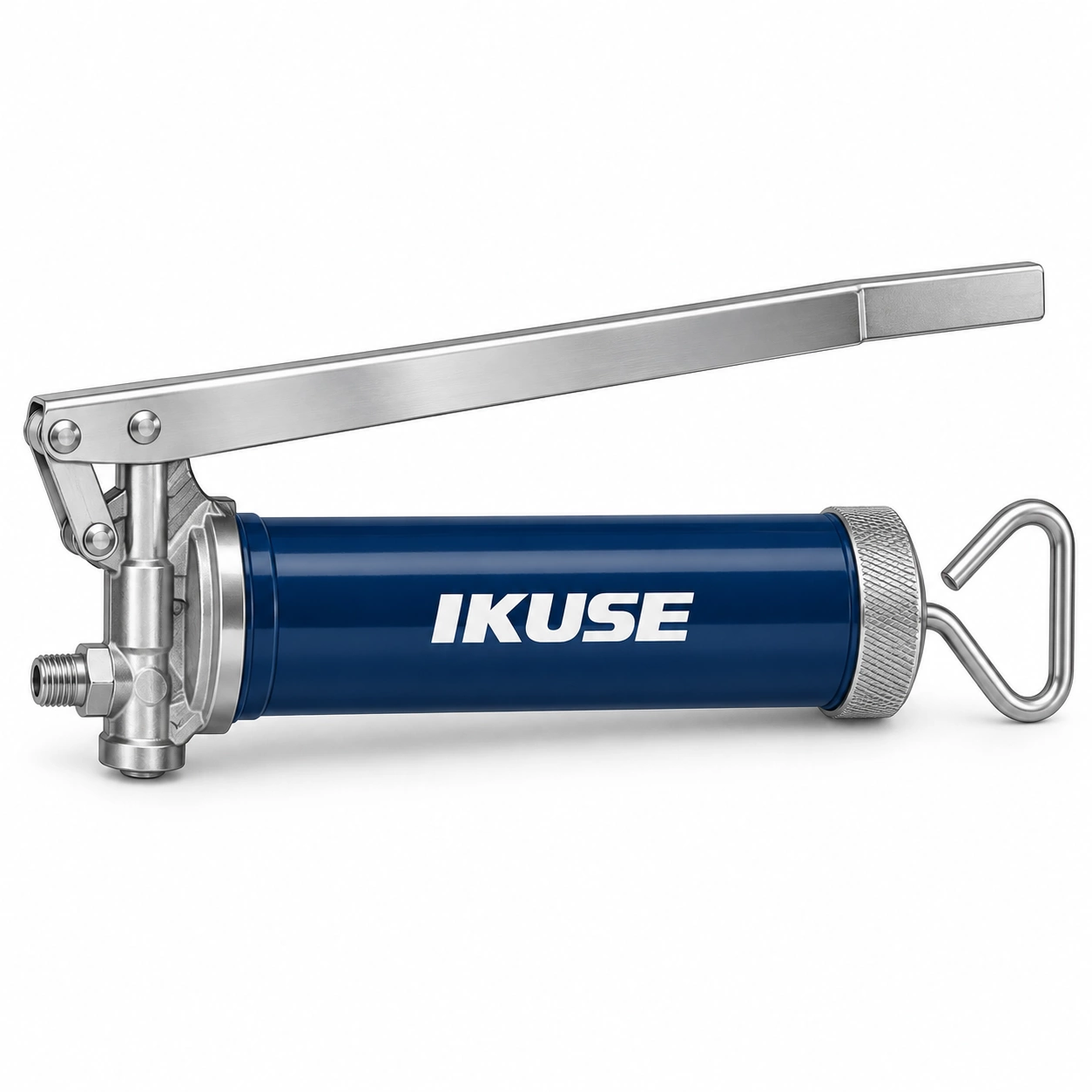

Шприцы SYQ предназначены для небольших и подвижных машин, а также мест с небольшим числом редко смазываемых точек. Они также могут служить источником подачи в однолинейной централизованной системе небольшого подвижного оборудования.
Шприц компактен, имеет малую массу и удобен в обращении. Подходит для отдельных точек и небольших однолинейных централизованных систем.

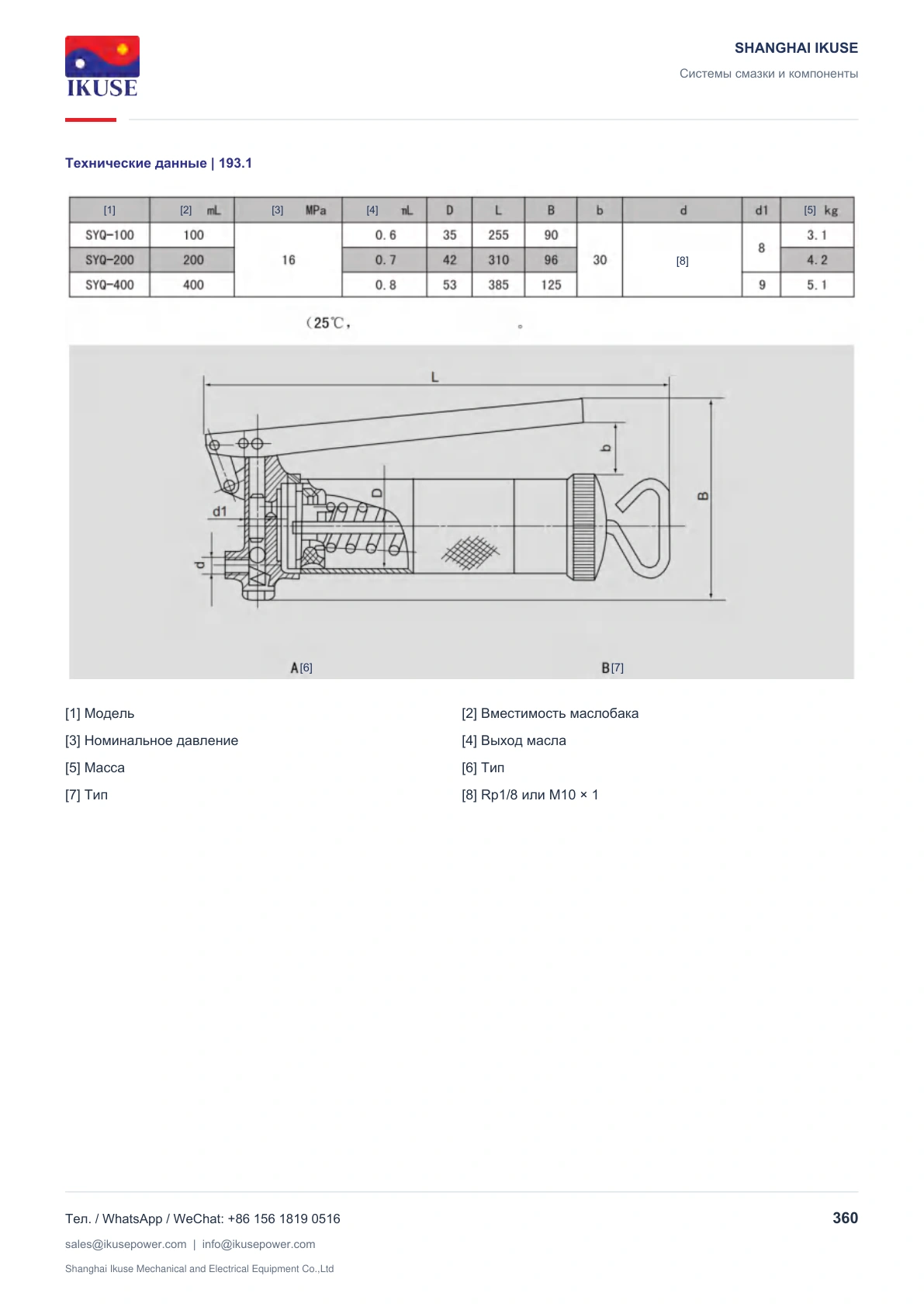

2. Технические характеристики, конструкция и размеры
Предусмотрены два типа наконечников: A и B. Номинальное давление - 16 МПа; стандарт JB/T7942-1-95.
Рабочая среда - пластичная смазка с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г.
Модель; вместимость, мл; номинальное давление, МПа; подача, мл; масса, кг.
Тип A; тип B; присоединение Rp1/8 или M10×1.
3. Указания по эксплуатации
1. Наконечник типа A применяется только для пресс-масленок по JB/T7940.1 и JB/T7940.2.
2. Корпус шприца и наконечник соединяют жесткой трубкой или гибким рукавом.
4. Обозначение модели
SYQ - модель рычажного смазочного шприца; 200 - вместимость 200 мл; конечная буква - тип наконечника.
Шприцы SYQ предназначены для небольших и подвижных машин, а также мест с небольшим числом редко смазываемых точек. Они также могут служить источником подачи в однолинейной централизованной системе небольшого подвижного оборудования.
Шприц компактен, имеет малую массу и удобен в обращении. Подходит для отдельных точек и небольших однолинейных централизованных систем.
2. Технические характеристики, конструкция и размеры
Предусмотрены два типа наконечников: A и B. Номинальное давление - 16 МПа; стандарт JB/T7942-1-95.
Рабочая среда - пластичная смазка с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г.
Модель; вместимость, мл; номинальное давление, МПа; подача, мл; масса, кг.
Тип A; тип B; присоединение Rp1/8 или M10×1.
3. Указания по эксплуатации
1. Наконечник типа A применяется только для пресс-масленок по JB/T7940.1 и JB/T7940.2.
2. Корпус шприца и наконечник соединяют жесткой трубкой или гибким рукавом.
4. Обозначение модели
SYQ - модель рычажного смазочного шприца; 200 - вместимость 200 мл; конечная буква - тип наконечника.
