Описание
Ручной смазочный насос может работать с однолинейным распределителем. После установки распределительного клапана образует двухлинейную систему с контролем конца магистралей.
Подбор и эксплуатация
Для небольших машин: длина трубопровода не более 50 m, число точек не более 40. Выбирайте модель по рабочей среде.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

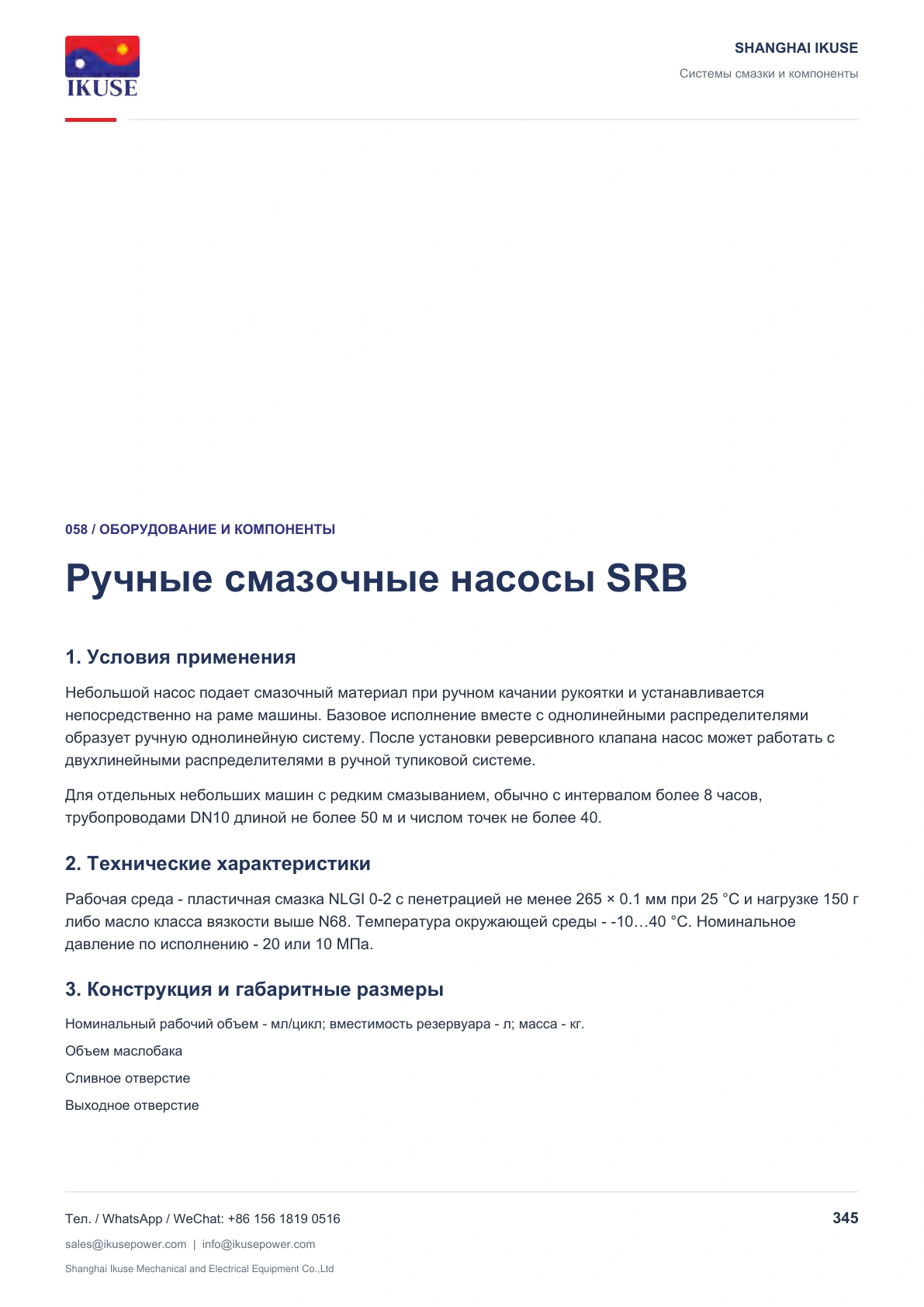

Конструкция и применение
1. Условия применения
Небольшой насос подает смазочный материал при ручном качании рукоятки и устанавливается непосредственно на раме машины. Базовое исполнение вместе с однолинейными распределителями образует ручную однолинейную систему. После установки реверсивного клапана насос может работать с двухлинейными распределителями в ручной тупиковой системе.
Для отдельных небольших машин с редким смазыванием, обычно с интервалом более 8 часов, трубопроводами DN10 длиной не более 50 м и числом точек не более 40.

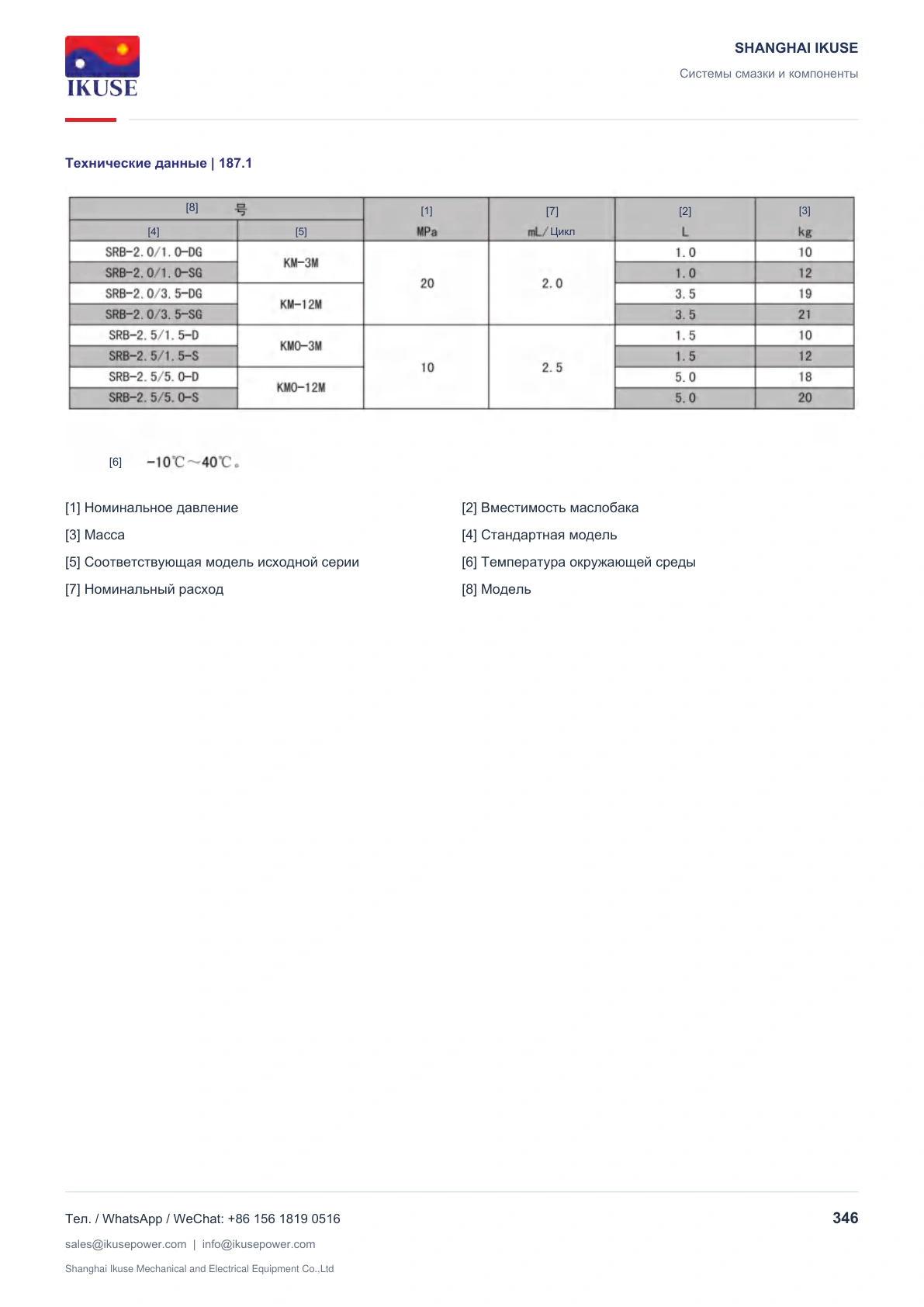

2. Технические характеристики
Рабочая среда - пластичная смазка NLGI 0-2 с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды - -10…40 °C. Номинальное давление по исполнению - 20 или 10 МПа.

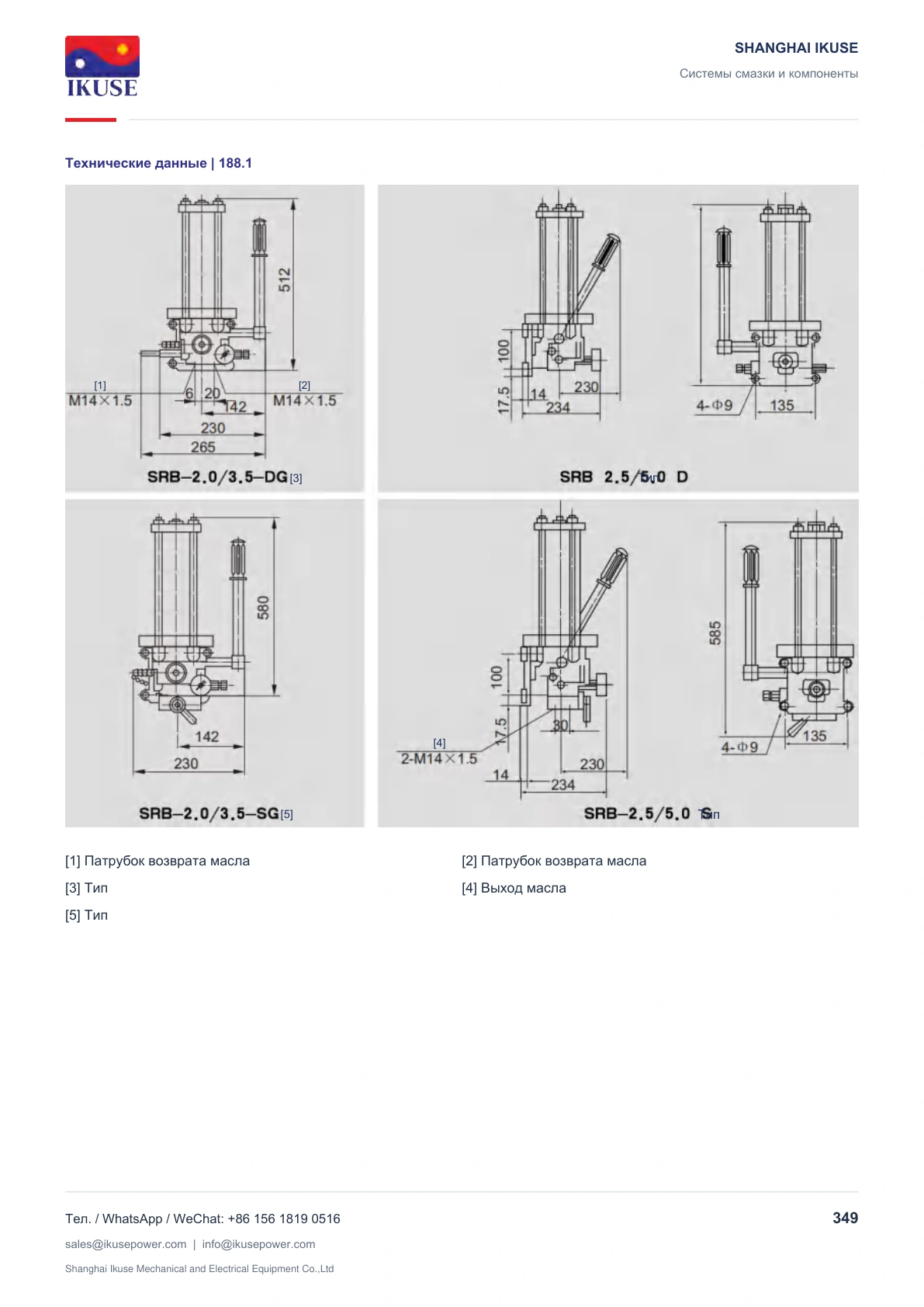

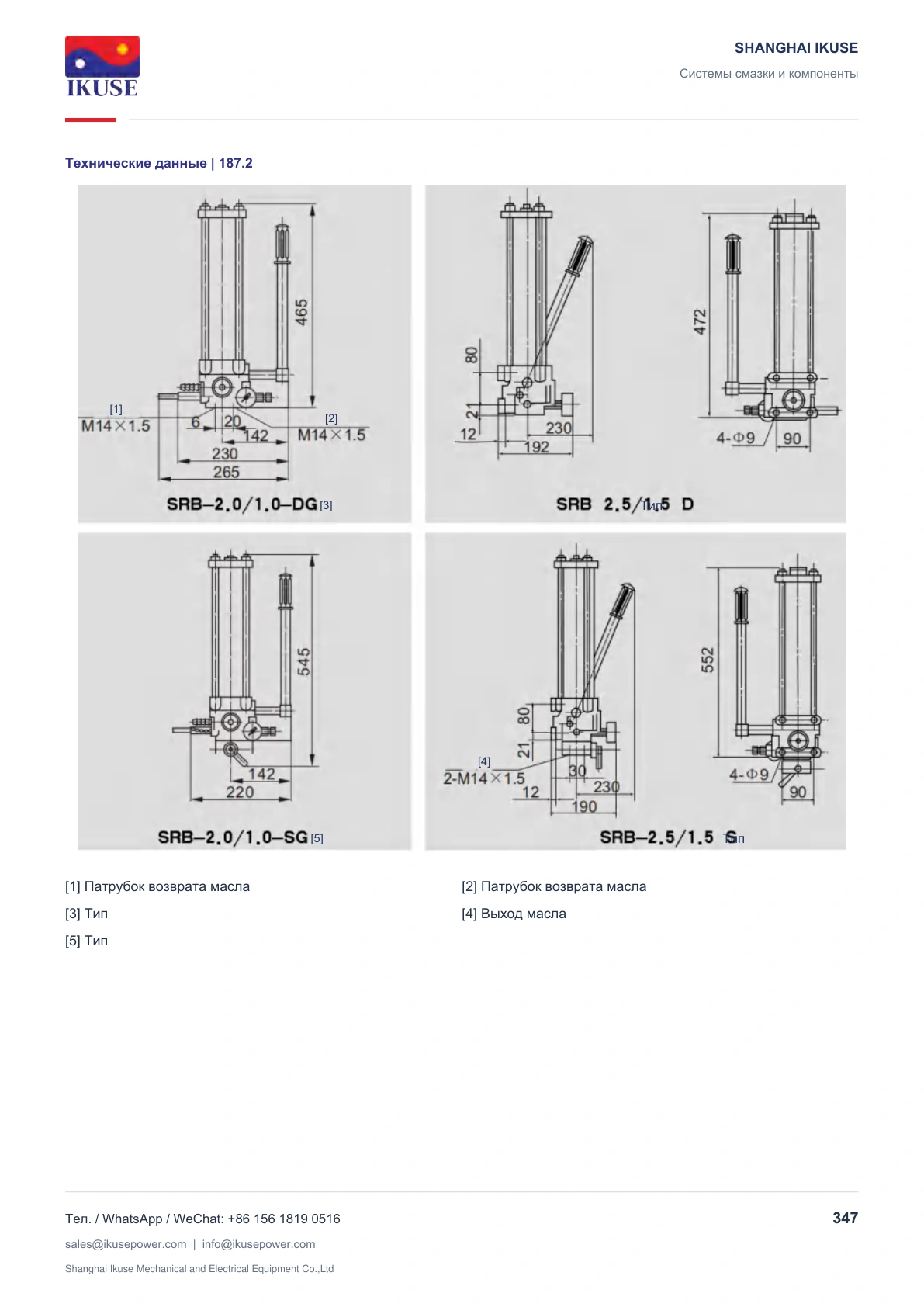

3. Конструкция и габаритные размеры
Номинальный рабочий объем - мл/цикл; вместимость резервуара - л; масса - кг.
Объем маслобака
Сливное отверстие
Выходное отверстие
Небольшой насос подает смазочный материал при ручном качании рукоятки и устанавливается непосредственно на раме машины. Базовое исполнение вместе с однолинейными распределителями образует ручную однолинейную систему. После установки реверсивного клапана насос может работать с двухлинейными распределителями в ручной тупиковой системе.
Для отдельных небольших машин с редким смазыванием, обычно с интервалом более 8 часов, трубопроводами DN10 длиной не более 50 м и числом точек не более 40.
2. Технические характеристики
Рабочая среда - пластичная смазка NLGI 0-2 с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды - -10…40 °C. Номинальное давление по исполнению - 20 или 10 МПа.
3. Конструкция и габаритные размеры
Номинальный рабочий объем - мл/цикл; вместимость резервуара - л; масса - кг.
Объем маслобака
Сливное отверстие
Выходное отверстие
