Описание

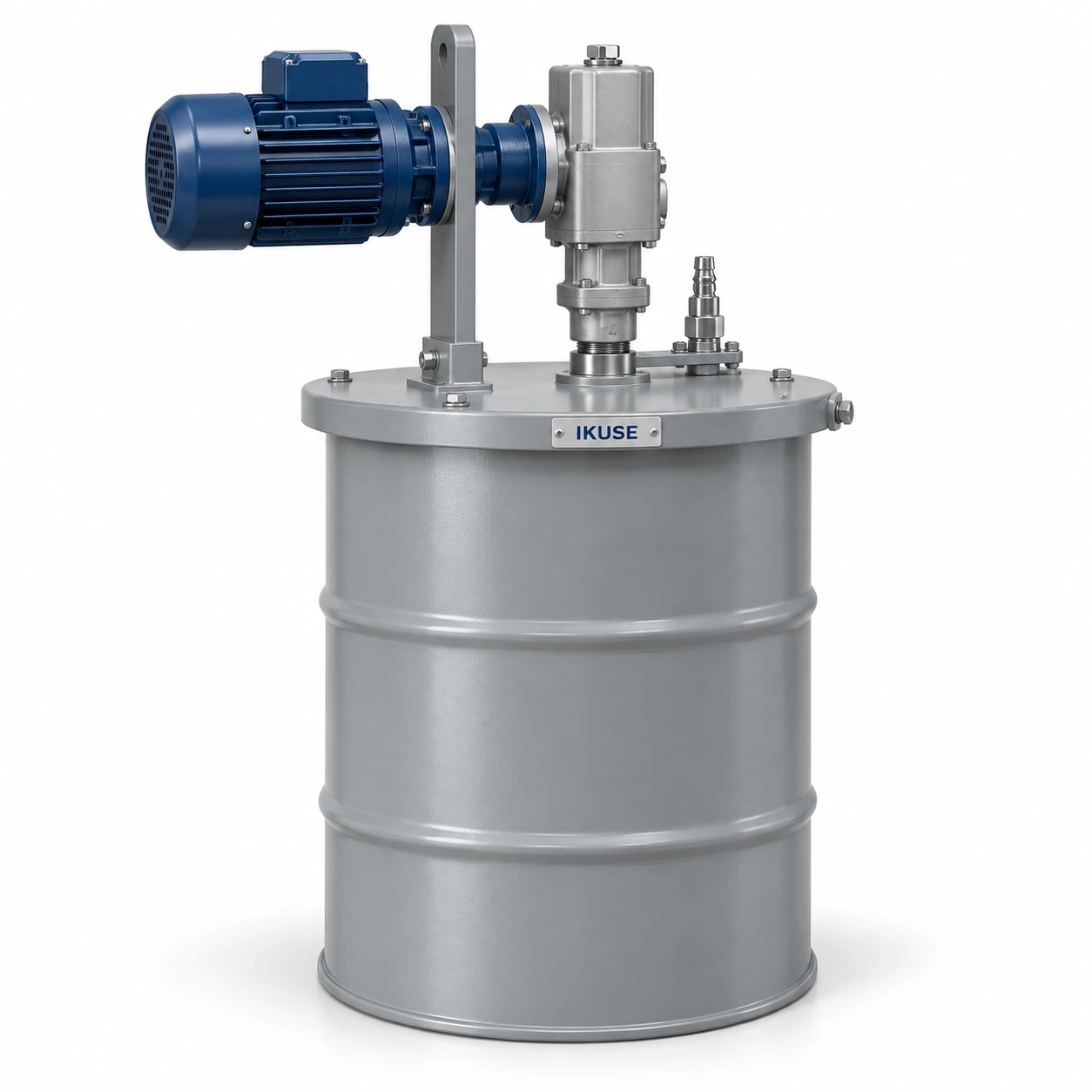

Пополняет резервуар электрического смазочного насоса. Горизонтальный мотор-редуктор приводит закрытый поршневой механизм; на выходе установлен фильтр.
Подбор и эксплуатация
Смазка с пенетрацией не менее 220 (0.1 mm, 25°C, 150 g) или промышленное масло класса вязкости не ниже N68. Используйте чистую однородную среду и регулярно очищайте выходной фильтр. Для автоматического пополнения требуется отдельный датчик уровня.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
4 МПа; JB/T8811.1-1998

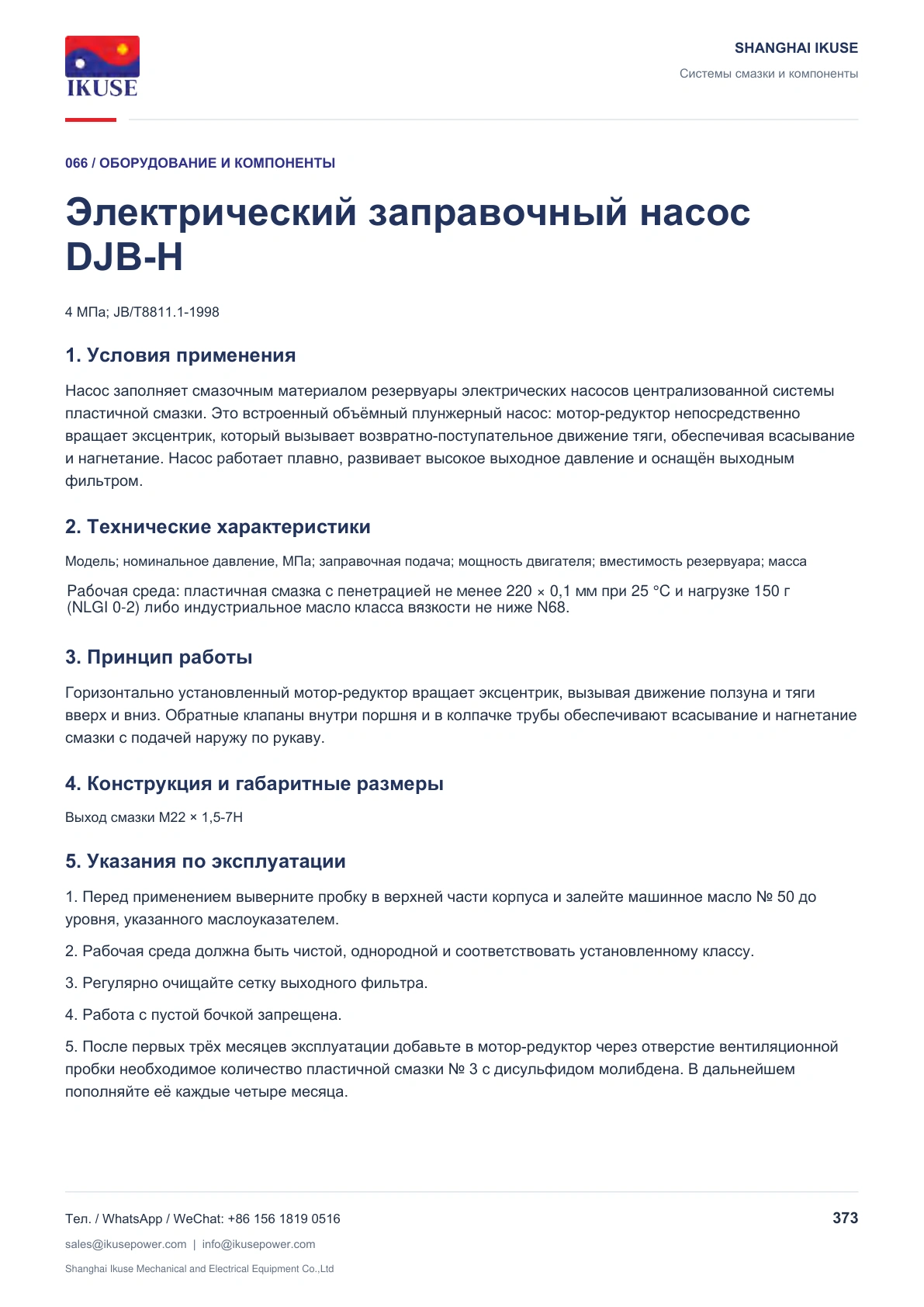

1. Условия применения
Насос заполняет смазочным материалом резервуары электрических насосов централизованной системы пластичной смазки. Это встроенный объёмный плунжерный насос: мотор-редуктор непосредственно вращает эксцентрик, который вызывает возвратно-поступательное движение тяги, обеспечивая всасывание и нагнетание. Насос работает плавно, развивает высокое выходное давление и оснащён выходным фильтром.
2. Технические характеристики
Модель; номинальное давление, МПа; заправочная подача; мощность двигателя; вместимость резервуара; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале указано NLGI 0-2) либо индустриальное масло класса вязкости не ниже N68.
3. Принцип работы
Горизонтально установленный мотор-редуктор вращает эксцентрик, вызывая движение ползуна и тяги вверх и вниз. Обратные клапаны внутри поршня и в колпачке трубы обеспечивают всасывание и нагнетание смазки с подачей наружу по рукаву.
4. Конструкция и габаритные размеры
Выход смазки M22 × 1,5-7H
5. Указания по эксплуатации
1. Перед применением выверните пробку в верхней части корпуса и залейте машинное масло № 50 до уровня, указанного маслоуказателем.
2. Рабочая среда должна быть чистой, однородной и соответствовать установленному классу.
3. Регулярно очищайте сетку выходного фильтра.
4. Работа с пустой бочкой запрещена.
5. После первых трёх месяцев эксплуатации добавьте в мотор-редуктор через отверстие вентиляционной пробки необходимое количество пластичной смазки № 3 с дисульфидом молибдена. В дальнейшем пополняйте её каждые четыре месяца.
1. Условия применения
Насос заполняет смазочным материалом резервуары электрических насосов централизованной системы пластичной смазки. Это встроенный объёмный плунжерный насос: мотор-редуктор непосредственно вращает эксцентрик, который вызывает возвратно-поступательное движение тяги, обеспечивая всасывание и нагнетание. Насос работает плавно, развивает высокое выходное давление и оснащён выходным фильтром.
2. Технические характеристики
Модель; номинальное давление, МПа; заправочная подача; мощность двигателя; вместимость резервуара; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале указано NLGI 0-2) либо индустриальное масло класса вязкости не ниже N68.
3. Принцип работы
Горизонтально установленный мотор-редуктор вращает эксцентрик, вызывая движение ползуна и тяги вверх и вниз. Обратные клапаны внутри поршня и в колпачке трубы обеспечивают всасывание и нагнетание смазки с подачей наружу по рукаву.
4. Конструкция и габаритные размеры
Выход смазки M22 × 1,5-7H
5. Указания по эксплуатации
1. Перед применением выверните пробку в верхней части корпуса и залейте машинное масло № 50 до уровня, указанного маслоуказателем.
2. Рабочая среда должна быть чистой, однородной и соответствовать установленному классу.
3. Регулярно очищайте сетку выходного фильтра.
4. Работа с пустой бочкой запрещена.
5. После первых трёх месяцев эксплуатации добавьте в мотор-редуктор через отверстие вентиляционной пробки необходимое количество пластичной смазки № 3 с дисульфидом молибдена. В дальнейшем пополняйте её каждые четыре месяца.
