Описание
Для двухлинейных централизованных систем при 10 MPa. Попеременное давление в магистралях обеспечивает дозированную подачу пластичной смазки; предусмотрены индикация и регулировка дозы.
Подбор и эксплуатация
Исполнения с подачей в одном или двух направлениях. Выбирайте по числу точек и требуемой дозе на точку.
Техническая документация

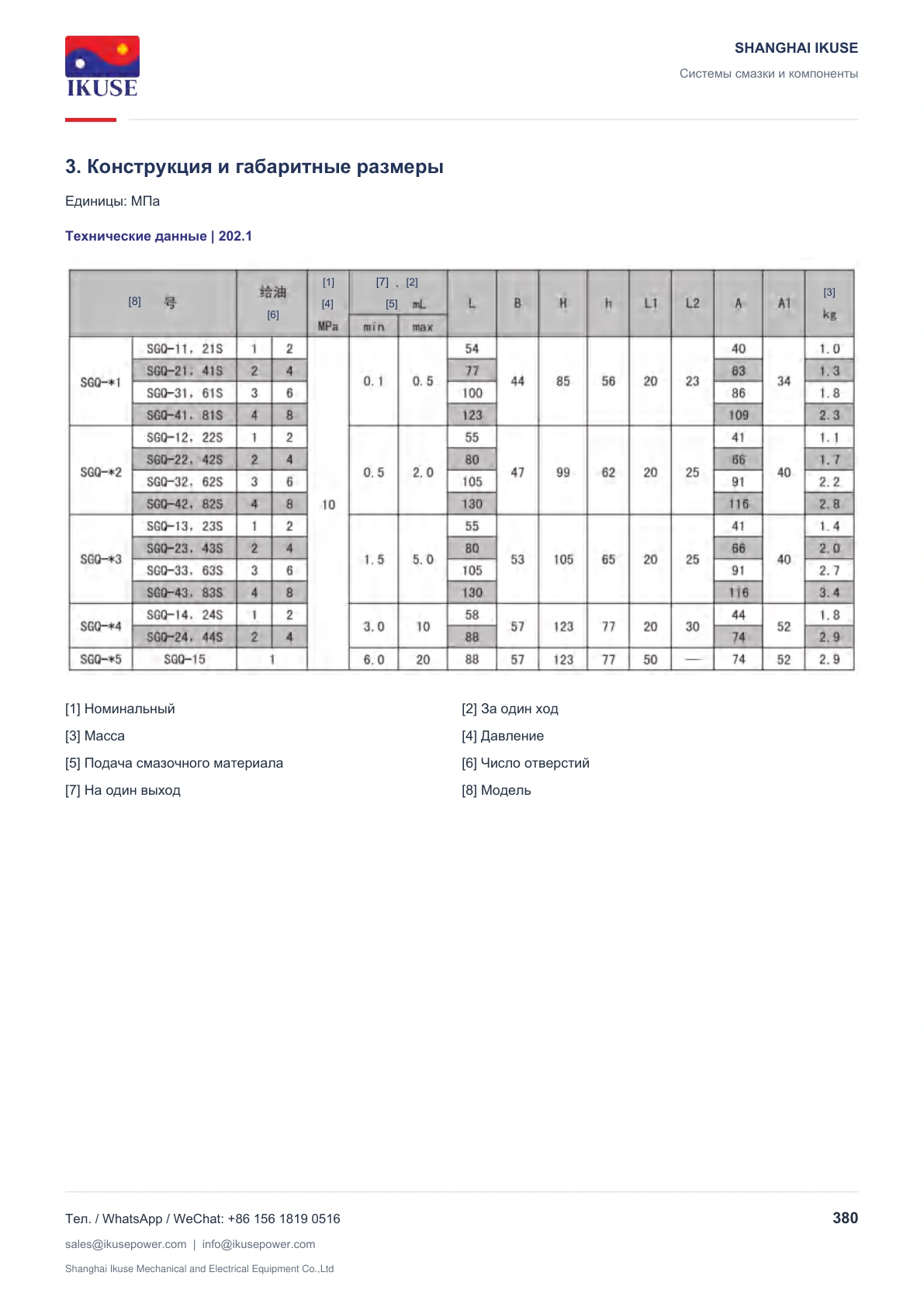

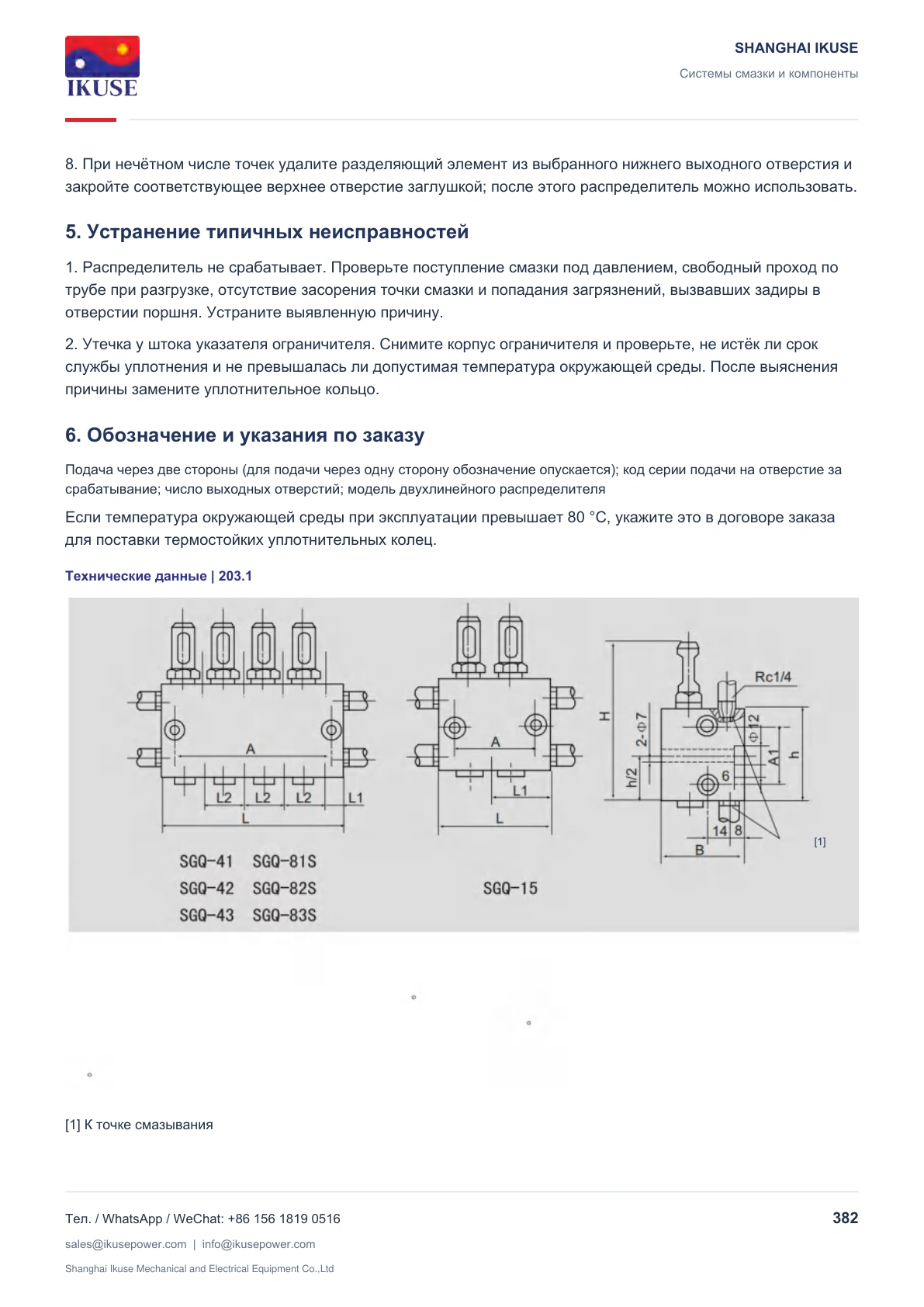

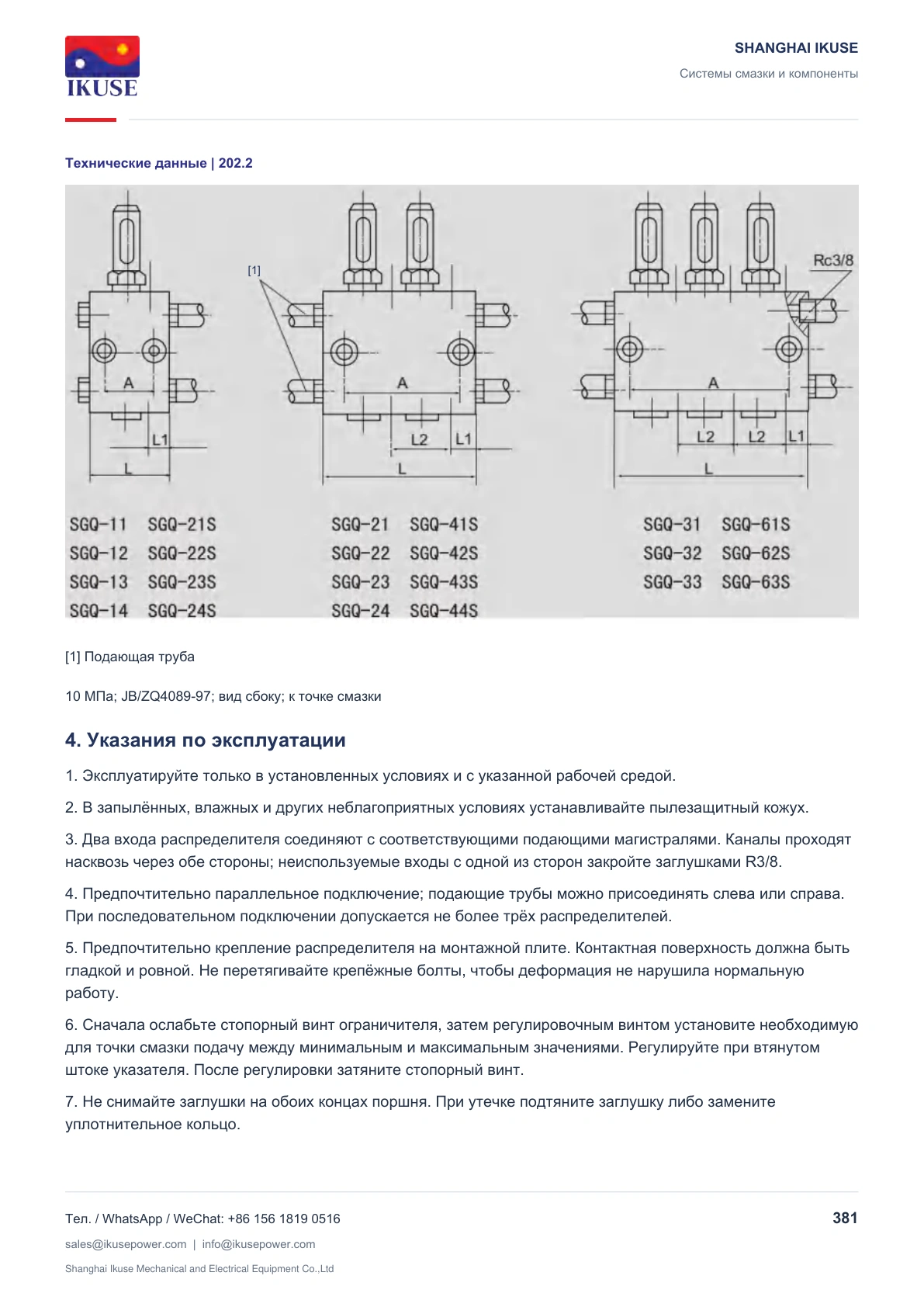

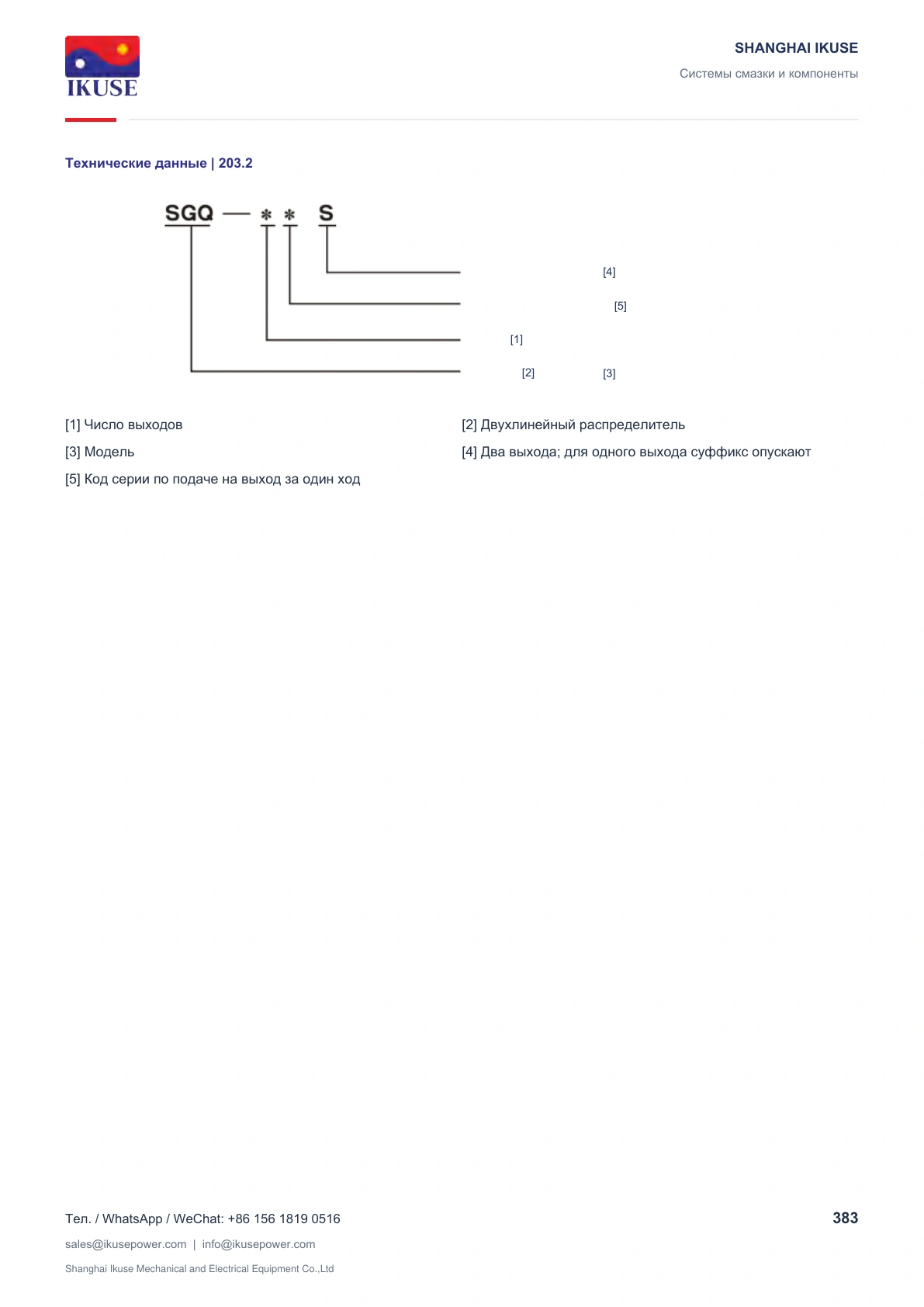

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

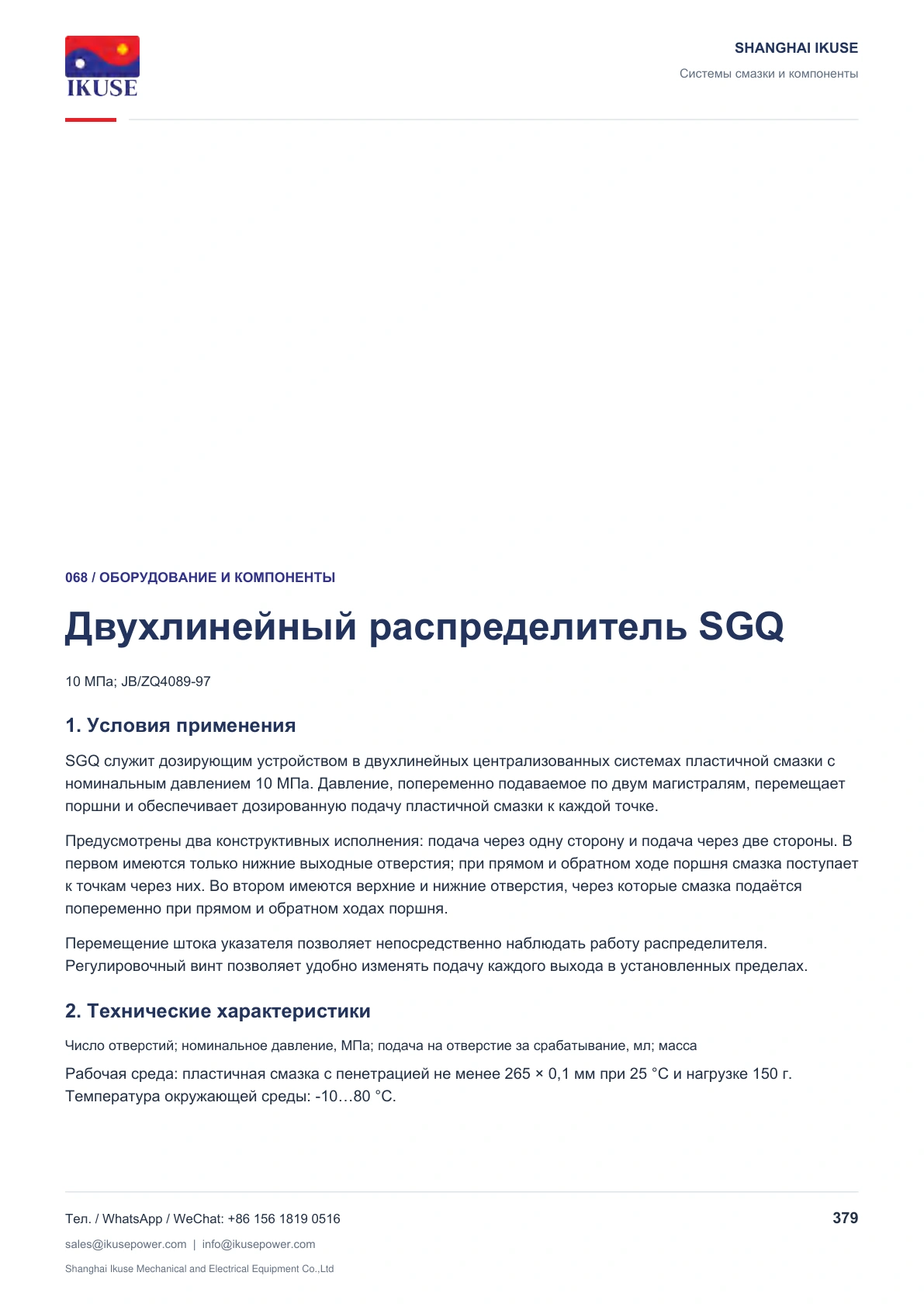

10 МПа; JB/ZQ4089-97
1. Условия применения

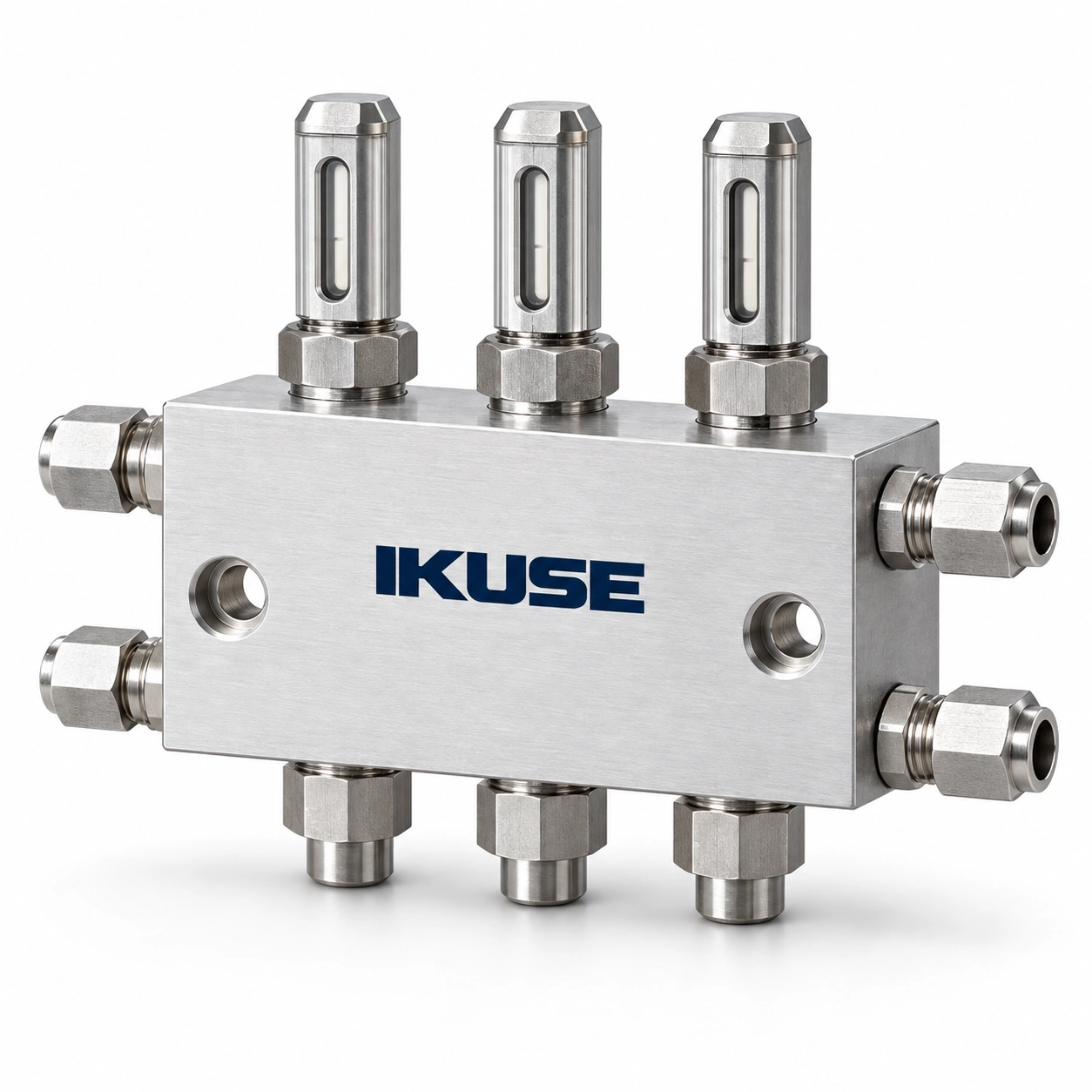

SGQ служит дозирующим устройством в двухлинейных централизованных системах пластичной смазки с номинальным давлением 10 МПа. Давление, попеременно подаваемое по двум магистралям, перемещает поршни и обеспечивает дозированную подачу пластичной смазки к каждой точке.
Предусмотрены два конструктивных исполнения: подача через одну сторону и подача через две стороны. В первом имеются только нижние выходные отверстия; при прямом и обратном ходе поршня смазка поступает к точкам через них. Во втором имеются верхние и нижние отверстия, через которые смазка подаётся попеременно при прямом и обратном ходах поршня.
Перемещение штока указателя позволяет непосредственно наблюдать работу распределителя. Регулировочный винт позволяет удобно изменять подачу каждого выхода в установленных пределах.
2. Технические характеристики
Число отверстий; номинальное давление, МПа; подача на отверстие за срабатывание, мл; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 265 × 0,1 мм при 25 °C и нагрузке 150 г. Температура окружающей среды: -10…80 °C.
