Описание

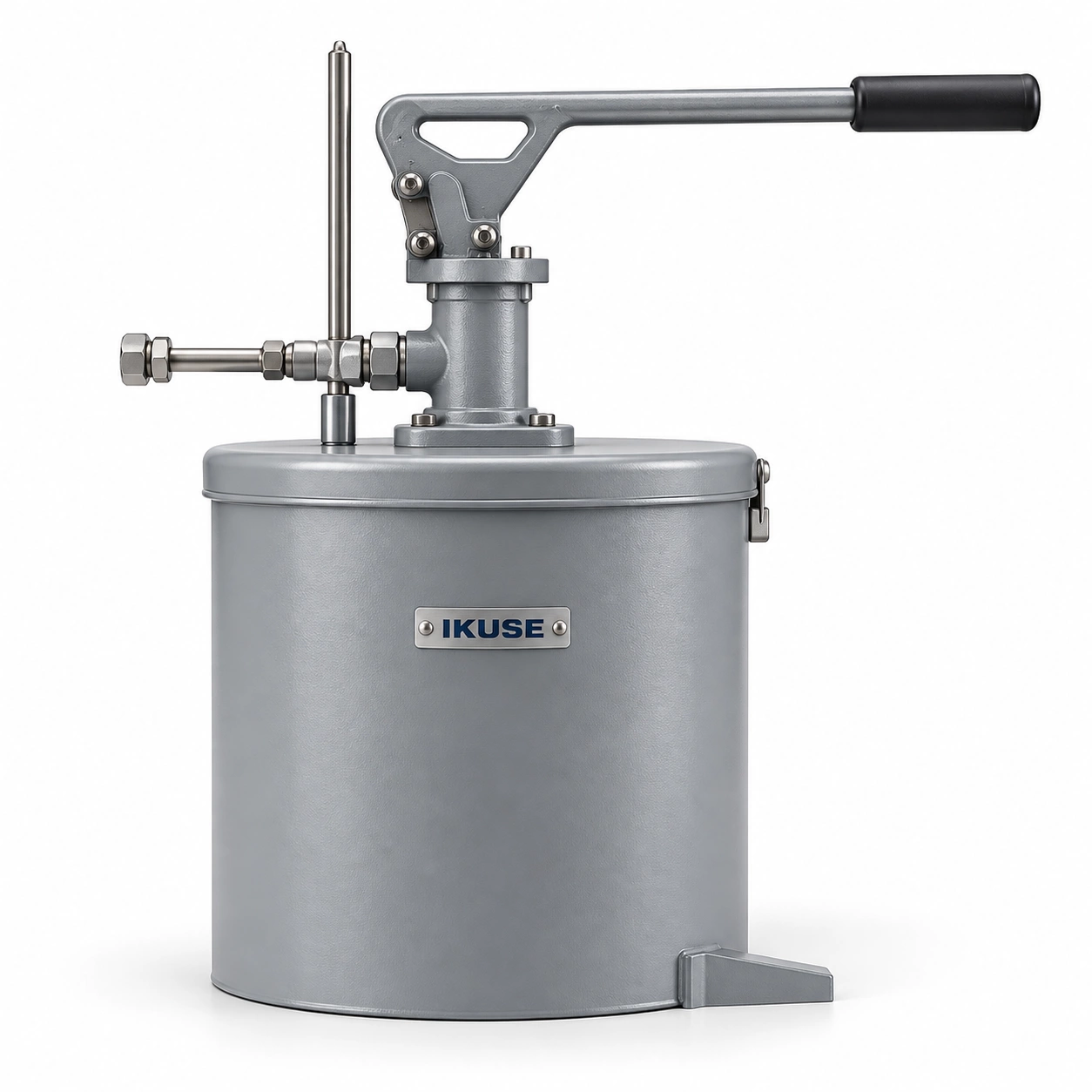

Пополняет резервуары ручных и небольших электрических смазочных насосов; предусмотрены выходной фильтр и указатель уровня.
Подбор и эксплуатация
Номинальное давление заправочного насоса 2.5 MPa. Пенетрация смазки 220–385 (0.1 mm, 25°C, 150 g) или промышленное масло класса вязкости выше N46.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

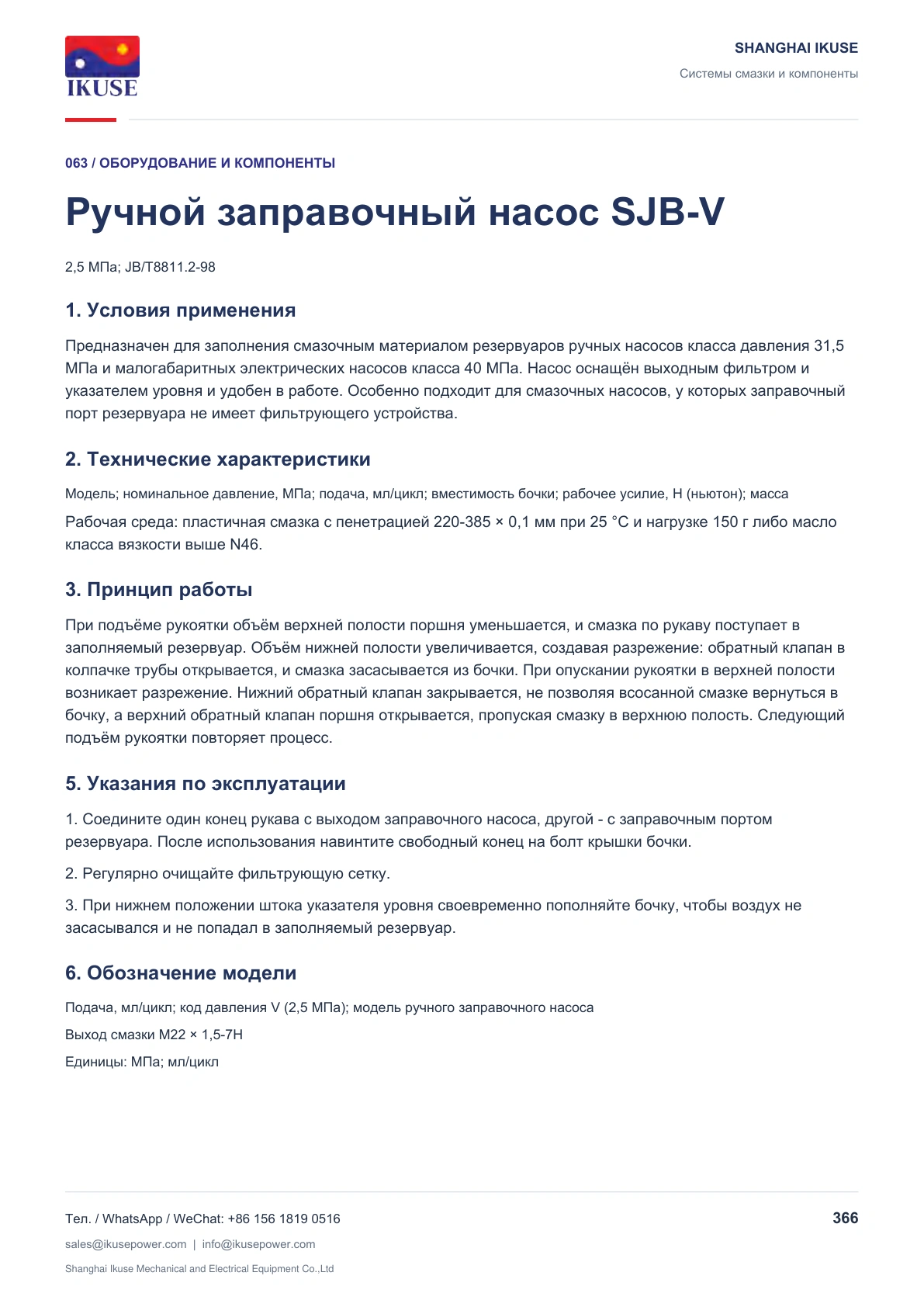

Конструкция и применение
2,5 МПа; JB/T8811.2-98
1. Условия применения
Предназначен для заполнения смазочным материалом резервуаров ручных насосов класса давления 31,5 МПа и малогабаритных электрических насосов класса 40 МПа. Насос оснащён выходным фильтром и указателем уровня и удобен в работе. Особенно подходит для смазочных насосов, у которых заправочный порт резервуара не имеет фильтрующего устройства.

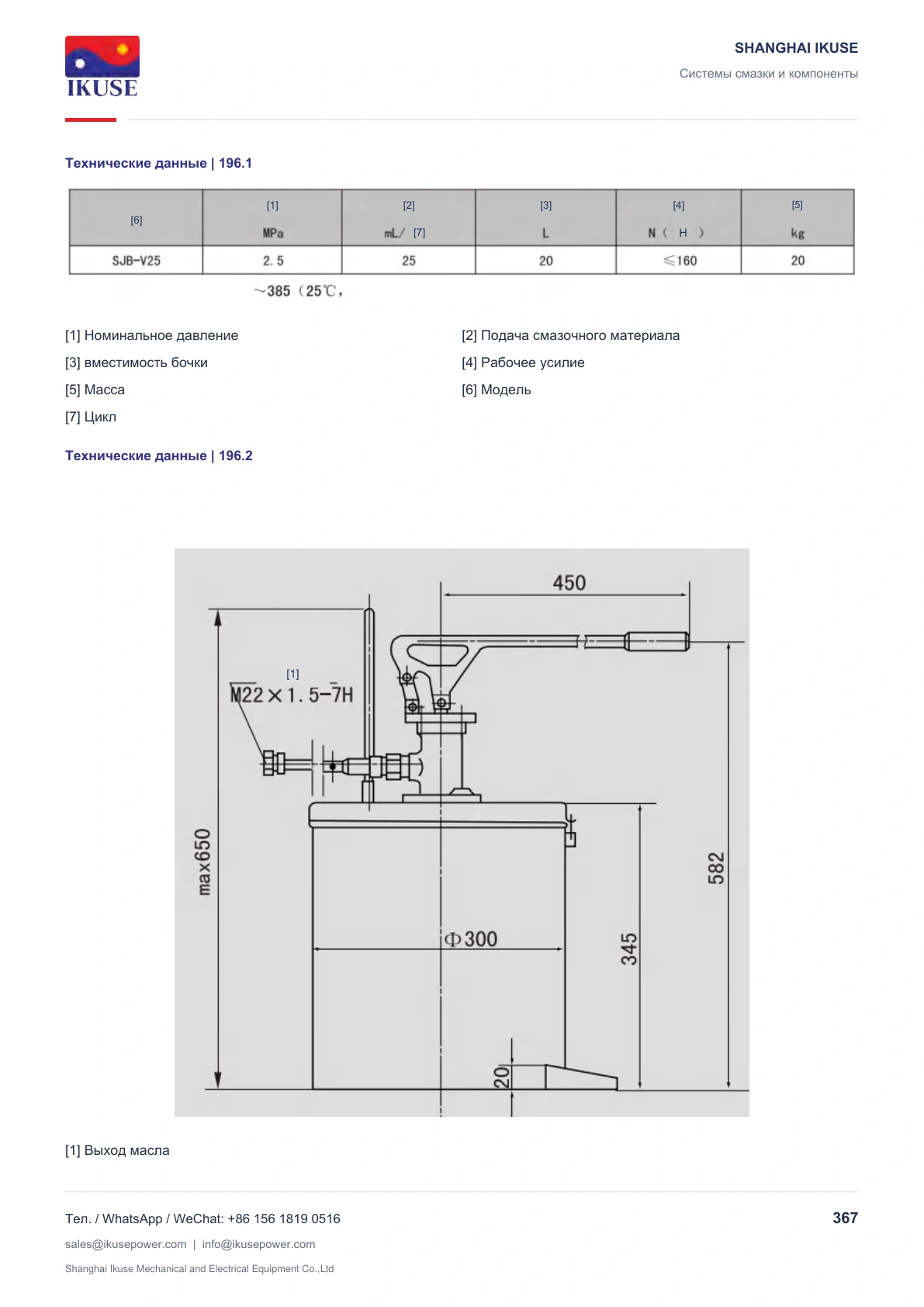

2. Технические характеристики
Модель; номинальное давление, МПа; подача, мл/цикл; вместимость бочки; рабочее усилие, Н (ньютон); масса
Рабочая среда: пластичная смазка с пенетрацией 220-385 × 0,1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N46.
3. Принцип работы
При подъёме рукоятки объём верхней полости поршня уменьшается, и смазка по рукаву поступает в заполняемый резервуар. Объём нижней полости увеличивается, создавая разрежение: обратный клапан в колпачке трубы открывается, и смазка засасывается из бочки. При опускании рукоятки в верхней полости возникает разрежение. Нижний обратный клапан закрывается, не позволяя всосанной смазке вернуться в бочку, а верхний обратный клапан поршня открывается, пропуская смазку в верхнюю полость. Следующий подъём рукоятки повторяет процесс.
5. Указания по эксплуатации
1. Соедините один конец рукава с выходом заправочного насоса, другой - с заправочным портом резервуара. После использования навинтите свободный конец на болт крышки бочки.
2. Регулярно очищайте фильтрующую сетку.
3. При нижнем положении штока указателя уровня своевременно пополняйте бочку, чтобы воздух не засасывался и не попадал в заполняемый резервуар.

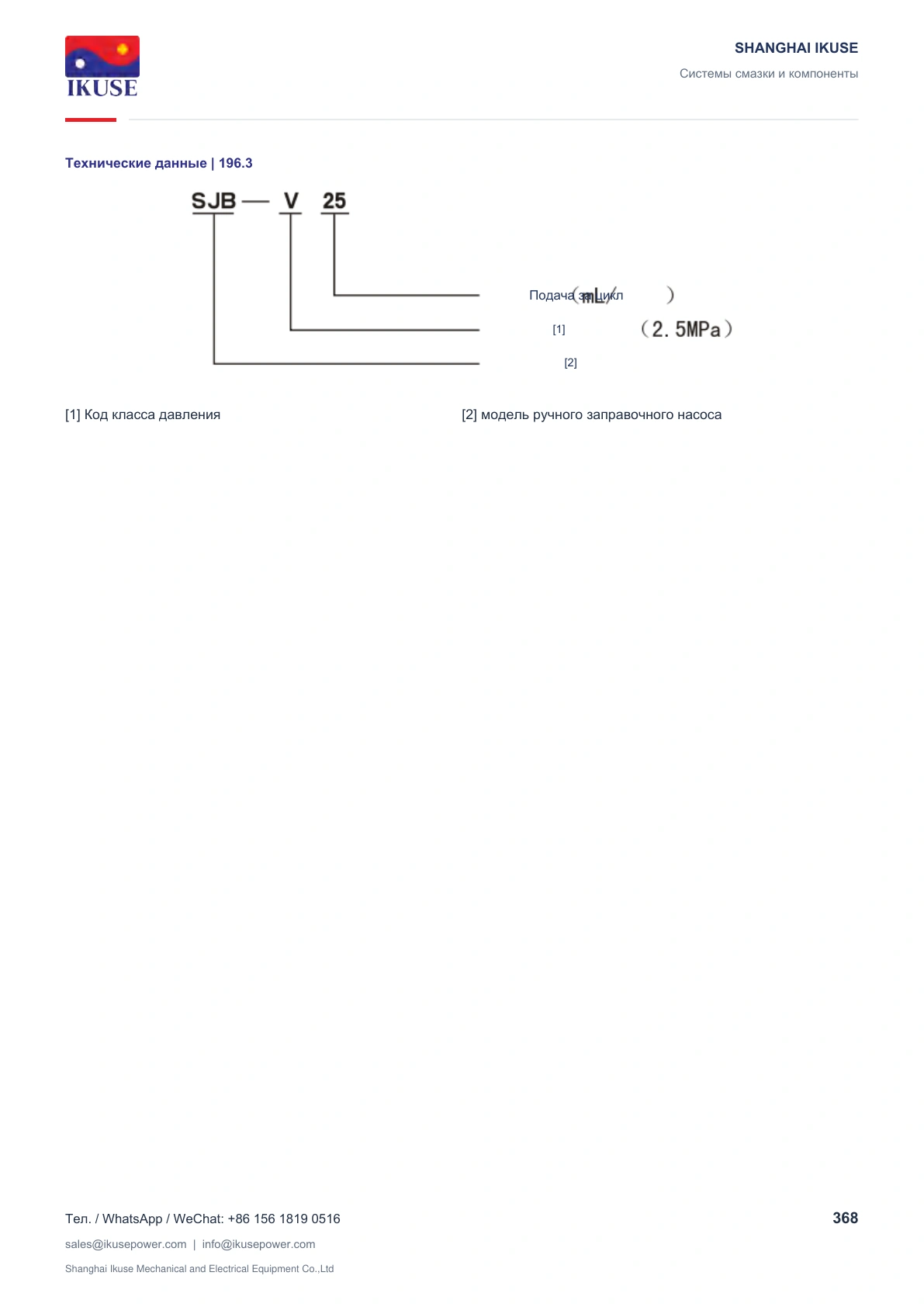

6. Обозначение модели
Подача, мл/цикл; код давления V (2,5 МПа); модель ручного заправочного насоса
Выход смазки M22 × 1,5-7H
Единицы: МПа; мл/цикл
1. Условия применения
Предназначен для заполнения смазочным материалом резервуаров ручных насосов класса давления 31,5 МПа и малогабаритных электрических насосов класса 40 МПа. Насос оснащён выходным фильтром и указателем уровня и удобен в работе. Особенно подходит для смазочных насосов, у которых заправочный порт резервуара не имеет фильтрующего устройства.
2. Технические характеристики
Модель; номинальное давление, МПа; подача, мл/цикл; вместимость бочки; рабочее усилие, Н (ньютон); масса
Рабочая среда: пластичная смазка с пенетрацией 220-385 × 0,1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N46.
3. Принцип работы
При подъёме рукоятки объём верхней полости поршня уменьшается, и смазка по рукаву поступает в заполняемый резервуар. Объём нижней полости увеличивается, создавая разрежение: обратный клапан в колпачке трубы открывается, и смазка засасывается из бочки. При опускании рукоятки в верхней полости возникает разрежение. Нижний обратный клапан закрывается, не позволяя всосанной смазке вернуться в бочку, а верхний обратный клапан поршня открывается, пропуская смазку в верхнюю полость. Следующий подъём рукоятки повторяет процесс.
5. Указания по эксплуатации
1. Соедините один конец рукава с выходом заправочного насоса, другой - с заправочным портом резервуара. После использования навинтите свободный конец на болт крышки бочки.
2. Регулярно очищайте фильтрующую сетку.
3. При нижнем положении штока указателя уровня своевременно пополняйте бочку, чтобы воздух не засасывался и не попадал в заполняемый резервуар.
6. Обозначение модели
Подача, мл/цикл; код давления V (2,5 МПа); модель ручного заправочного насоса
Выход смазки M22 × 1,5-7H
Единицы: МПа; мл/цикл
