Описание

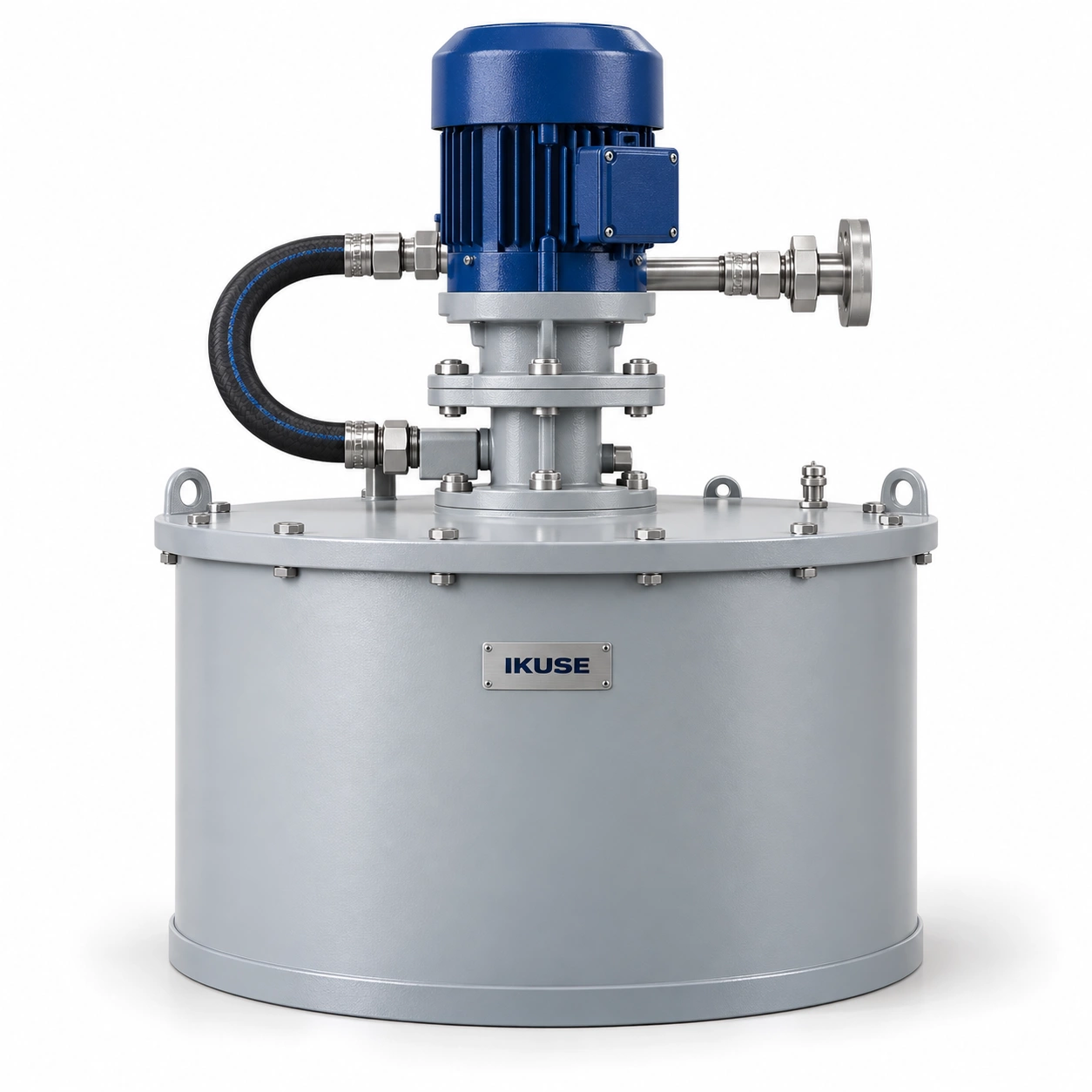

Объёмный заправочный насос с внешним зацеплением прямозубых шестерён для резервуаров ручных и электрических насосов централизованной пластичной смазки. Исполнения с бочкой и без бочки.
Подбор и эксплуатация
Пенетрация смазки 295–385 (0.1 mm, 25°C, 150 g) или промышленное масло класса вязкости выше N120. Подключайте по маркировке направления вращения; используйте чистую среду, регулярно очищайте защитную сетку всасывания.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

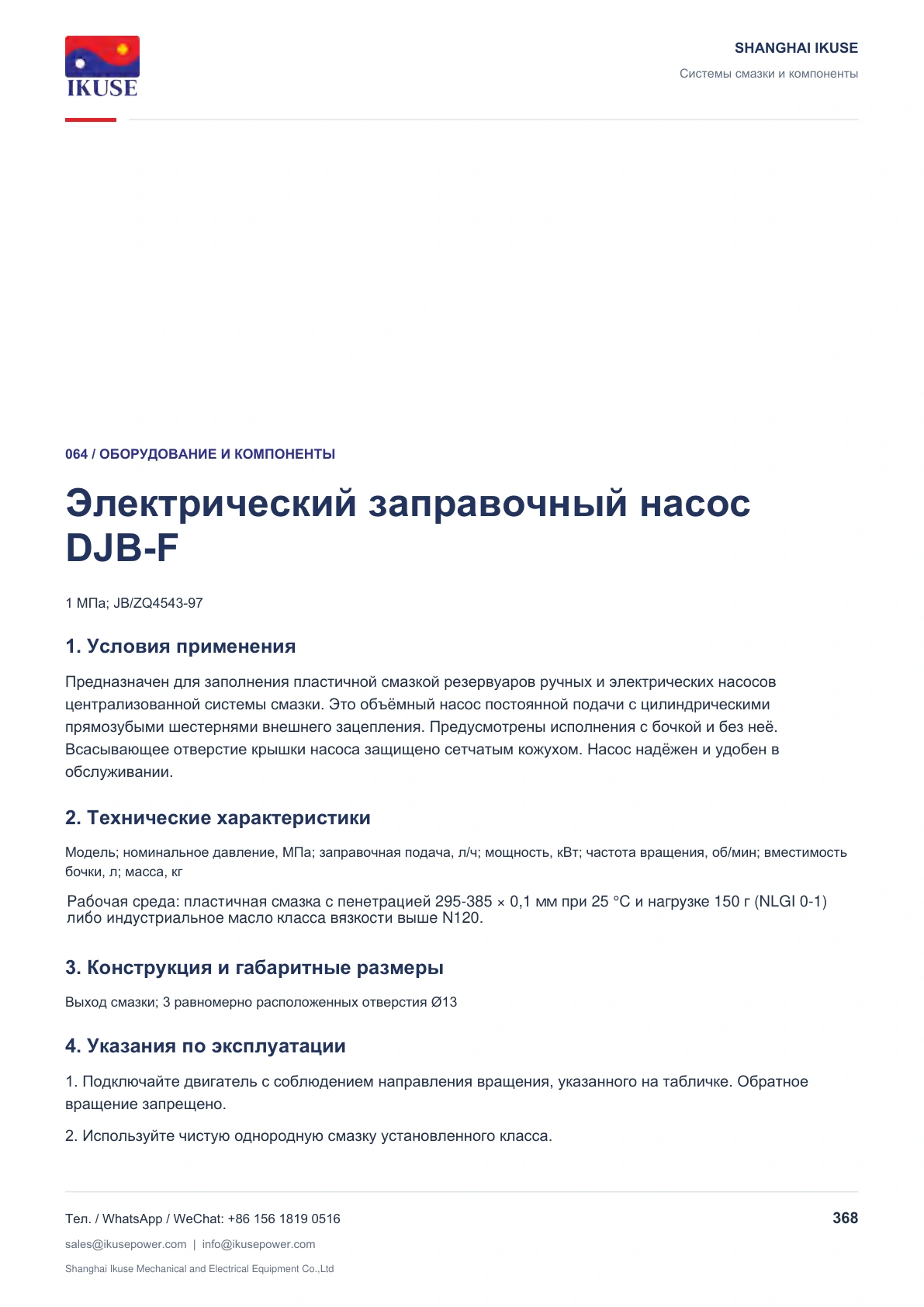

Конструкция и применение
1 МПа; JB/ZQ4543-97
1. Условия применения
Предназначен для заполнения пластичной смазкой резервуаров ручных и электрических насосов централизованной системы смазки. Это объёмный насос постоянной подачи с цилиндрическими прямозубыми шестернями внешнего зацепления. Предусмотрены исполнения с бочкой и без неё. Всасывающее отверстие крышки насоса защищено сетчатым кожухом. Насос надёжен и удобен в обслуживании.
2. Технические характеристики
Модель; номинальное давление, МПа; заправочная подача, л/ч; мощность, кВт; частота вращения, об/мин; вместимость бочки, л; масса, кг
Рабочая среда: пластичная смазка с пенетрацией 295-385 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале NLGI 0-1) либо индустриальное масло класса вязкости выше N120.
3. Конструкция и габаритные размеры
Выход смазки; 3 равномерно расположенных отверстия Ø13
4. Указания по эксплуатации
1. Подключайте двигатель с соблюдением направления вращения, указанного на табличке. Обратное вращение запрещено.
2. Используйте чистую однородную смазку установленного класса.
1. Условия применения
Предназначен для заполнения пластичной смазкой резервуаров ручных и электрических насосов централизованной системы смазки. Это объёмный насос постоянной подачи с цилиндрическими прямозубыми шестернями внешнего зацепления. Предусмотрены исполнения с бочкой и без неё. Всасывающее отверстие крышки насоса защищено сетчатым кожухом. Насос надёжен и удобен в обслуживании.
2. Технические характеристики
Модель; номинальное давление, МПа; заправочная подача, л/ч; мощность, кВт; частота вращения, об/мин; вместимость бочки, л; масса, кг
Рабочая среда: пластичная смазка с пенетрацией 295-385 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале NLGI 0-1) либо индустриальное масло класса вязкости выше N120.
3. Конструкция и габаритные размеры
Выход смазки; 3 равномерно расположенных отверстия Ø13
4. Указания по эксплуатации
1. Подключайте двигатель с соблюдением направления вращения, указанного на табличке. Обратное вращение запрещено.
2. Используйте чистую однородную смазку установленного класса.
