Описание

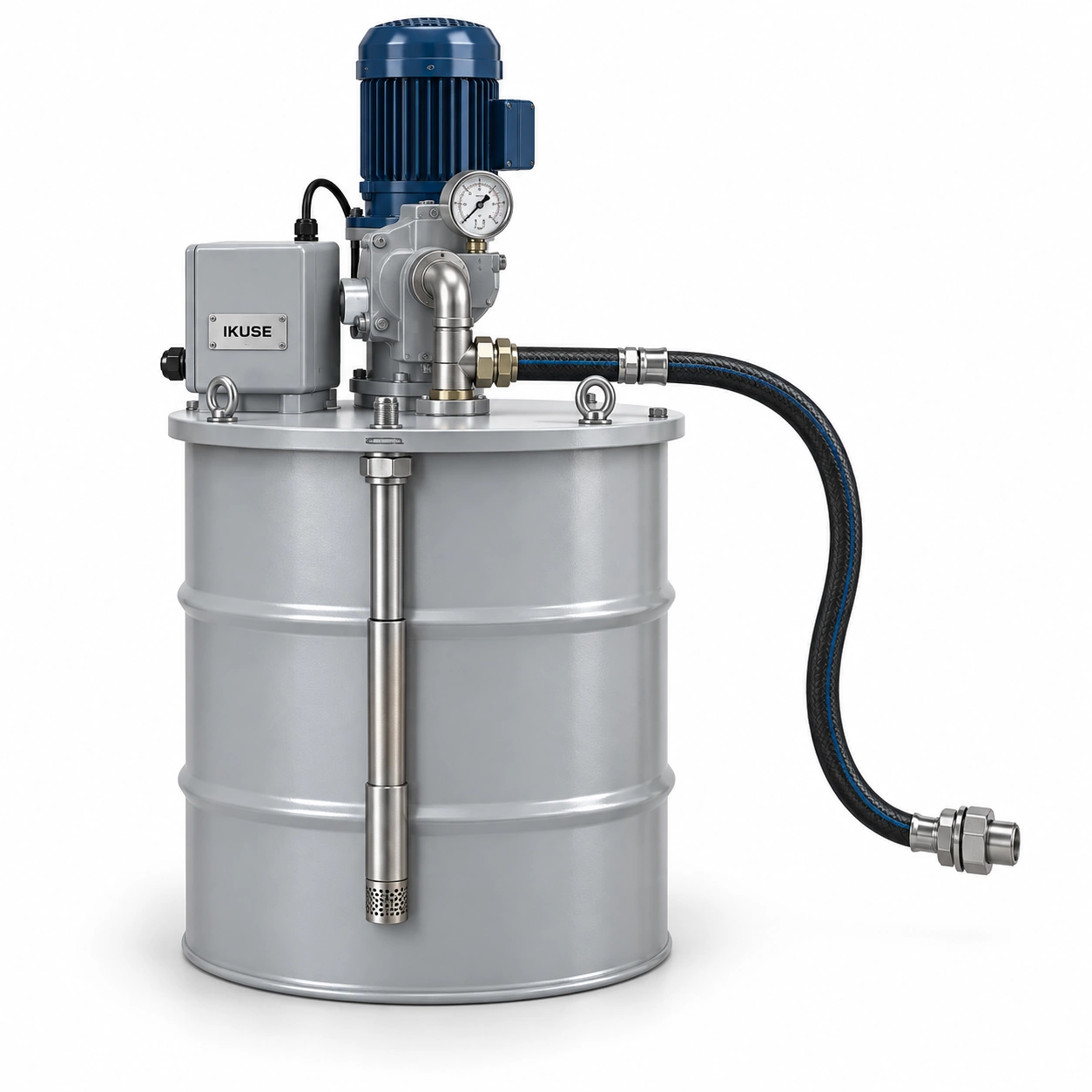

Закрытый поршневой заправочный насос для резервуаров электрических смазочных насосов. Устанавливается непосредственно на бочке 200 L и не имеет отдельного резервуара.
Подбор и эксплуатация
Пенетрация смазки 265–385 (0.1 mm, 25°C, 150 g). На выходе установлен регулируемый предохранительный клапан. При первом пуске удалите воздух и закройте воздушный клапан после появления смазки. Не допускайте работы без смазочного материала.
Техническая документация

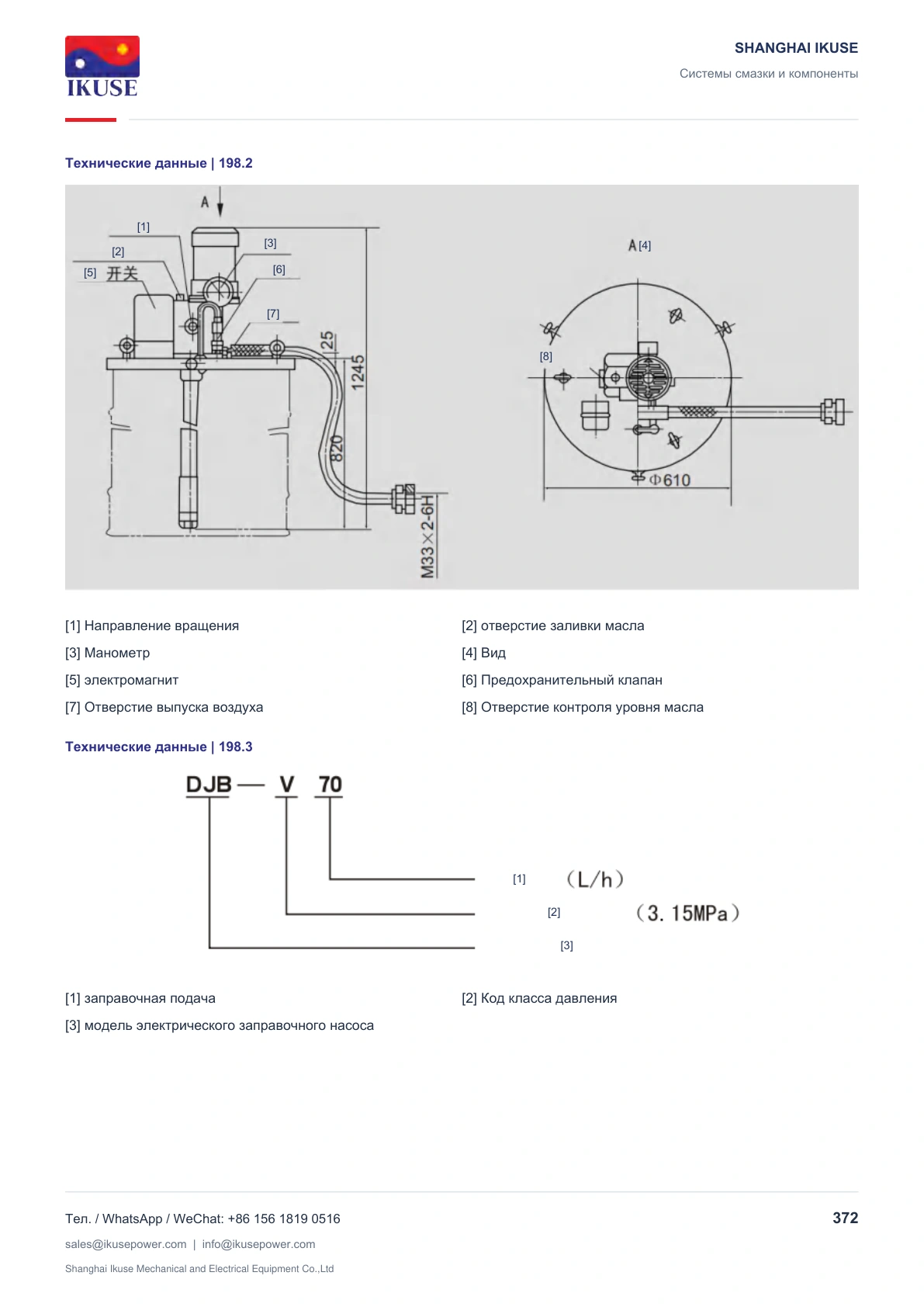

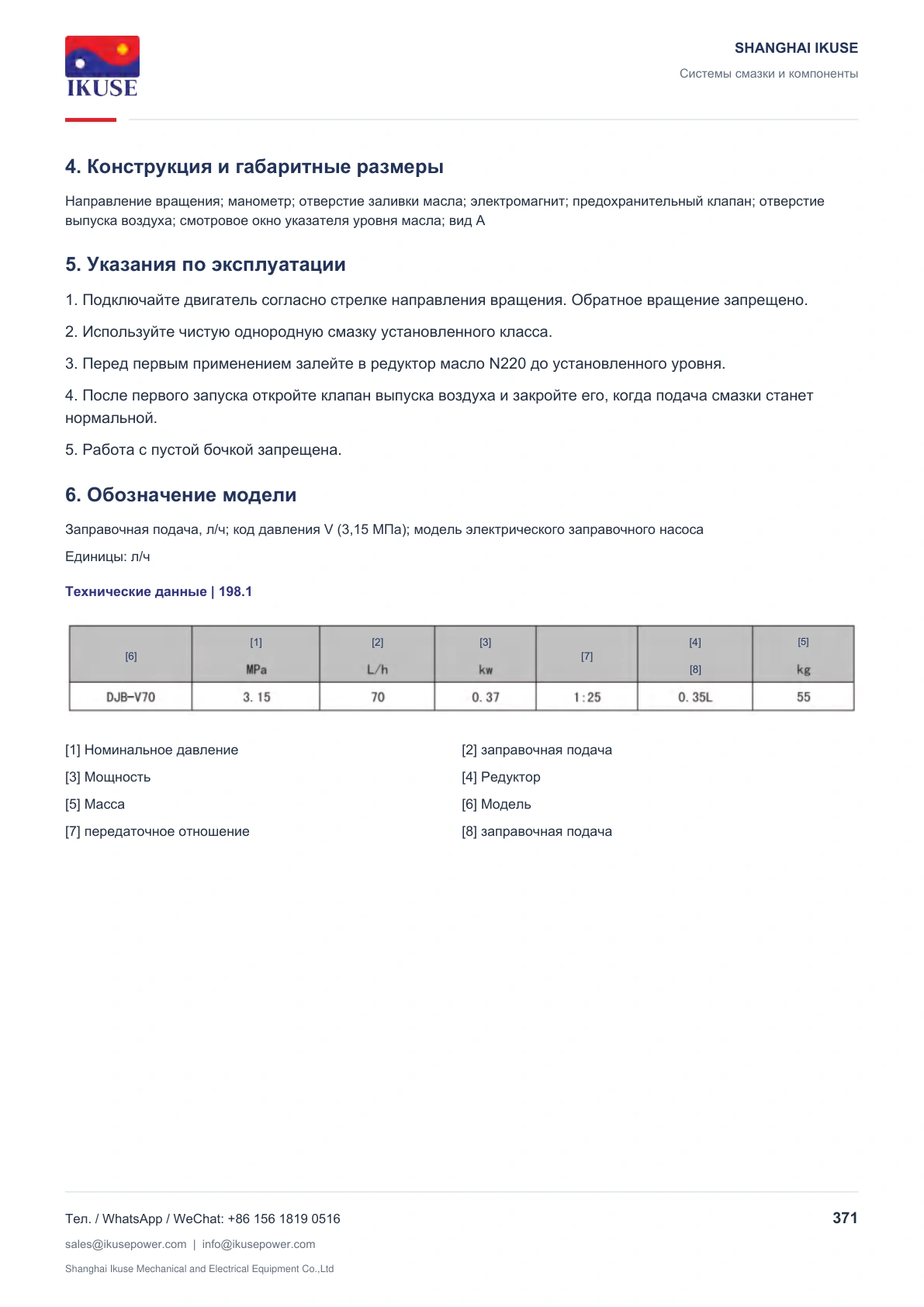

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

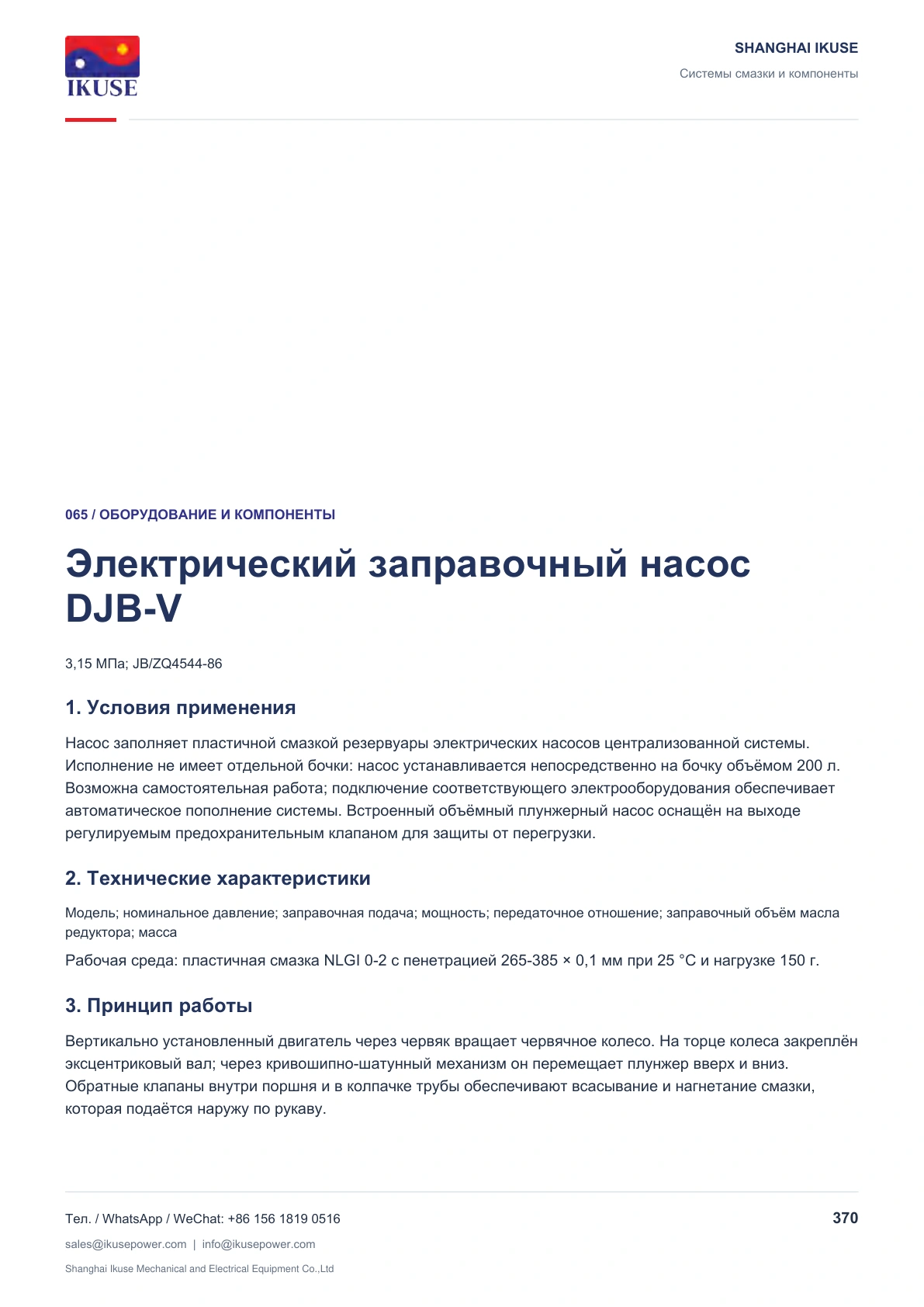

3,15 МПа; JB/ZQ4544-86
1. Условия применения
Насос заполняет пластичной смазкой резервуары электрических насосов централизованной системы. Исполнение не имеет отдельной бочки: насос устанавливается непосредственно на бочку объёмом 200 л. Возможна самостоятельная работа; подключение соответствующего электрооборудования обеспечивает автоматическое пополнение системы. Встроенный объёмный плунжерный насос оснащён на выходе регулируемым предохранительным клапаном для защиты от перегрузки.
2. Технические характеристики
Модель; номинальное давление; заправочная подача; мощность; передаточное отношение; заправочный объём масла редуктора; масса
Рабочая среда: пластичная смазка NLGI 0-2 с пенетрацией 265-385 × 0,1 мм при 25 °C и нагрузке 150 г.
3. Принцип работы
Вертикально установленный двигатель через червяк вращает червячное колесо. На торце колеса закреплён эксцентриковый вал; через кривошипно-шатунный механизм он перемещает плунжер вверх и вниз. Обратные клапаны внутри поршня и в колпачке трубы обеспечивают всасывание и нагнетание смазки, которая подаётся наружу по рукаву.
1. Условия применения
Насос заполняет пластичной смазкой резервуары электрических насосов централизованной системы. Исполнение не имеет отдельной бочки: насос устанавливается непосредственно на бочку объёмом 200 л. Возможна самостоятельная работа; подключение соответствующего электрооборудования обеспечивает автоматическое пополнение системы. Встроенный объёмный плунжерный насос оснащён на выходе регулируемым предохранительным клапаном для защиты от перегрузки.
2. Технические характеристики
Модель; номинальное давление; заправочная подача; мощность; передаточное отношение; заправочный объём масла редуктора; масса
Рабочая среда: пластичная смазка NLGI 0-2 с пенетрацией 265-385 × 0,1 мм при 25 °C и нагрузке 150 г.
3. Принцип работы
Вертикально установленный двигатель через червяк вращает червячное колесо. На торце колеса закреплён эксцентриковый вал; через кривошипно-шатунный механизм он перемещает плунжер вверх и вниз. Обратные клапаны внутри поршня и в колпачке трубы обеспечивают всасывание и нагнетание смазки, которая подаётся наружу по рукаву.
