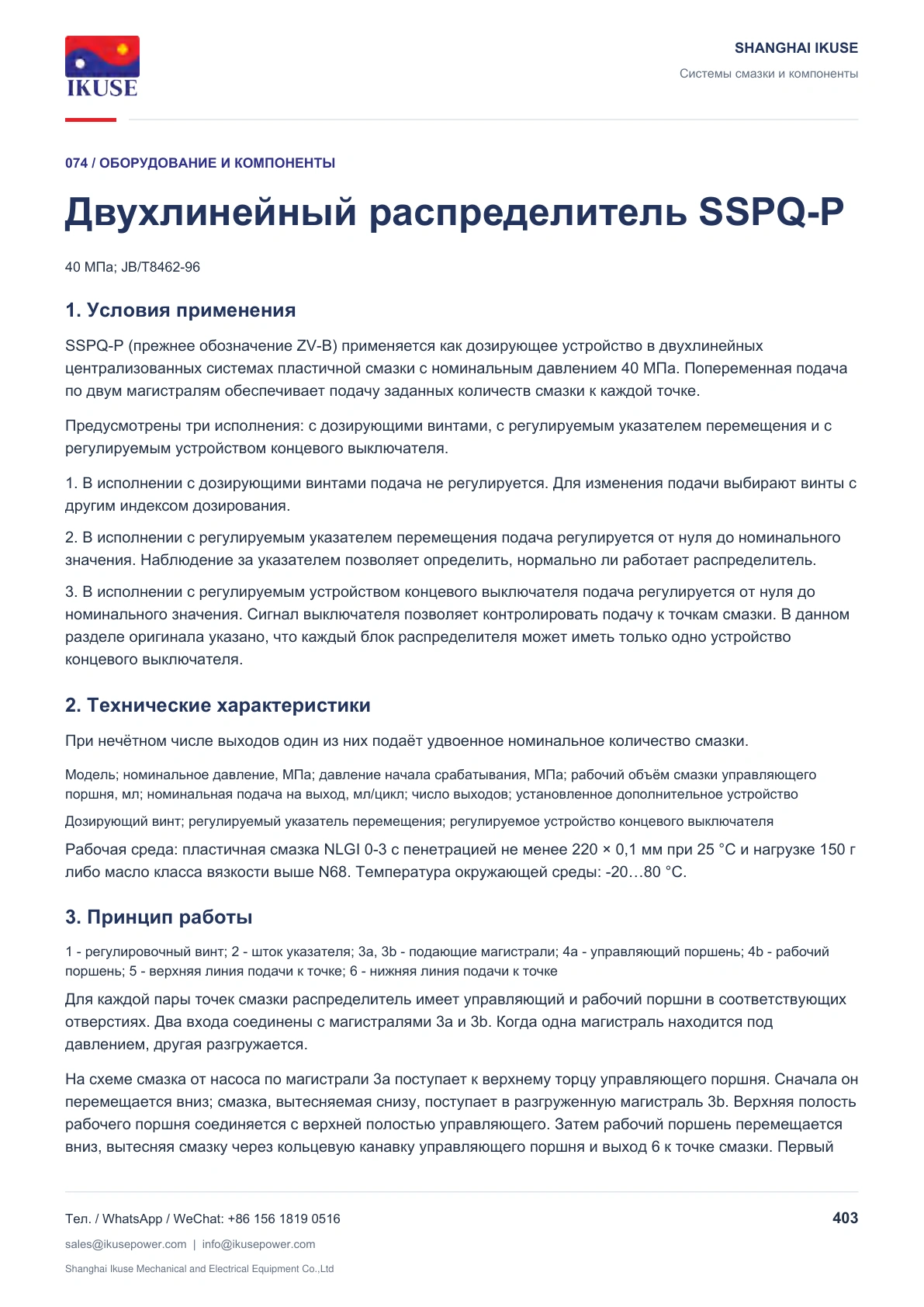

1. Условия применения

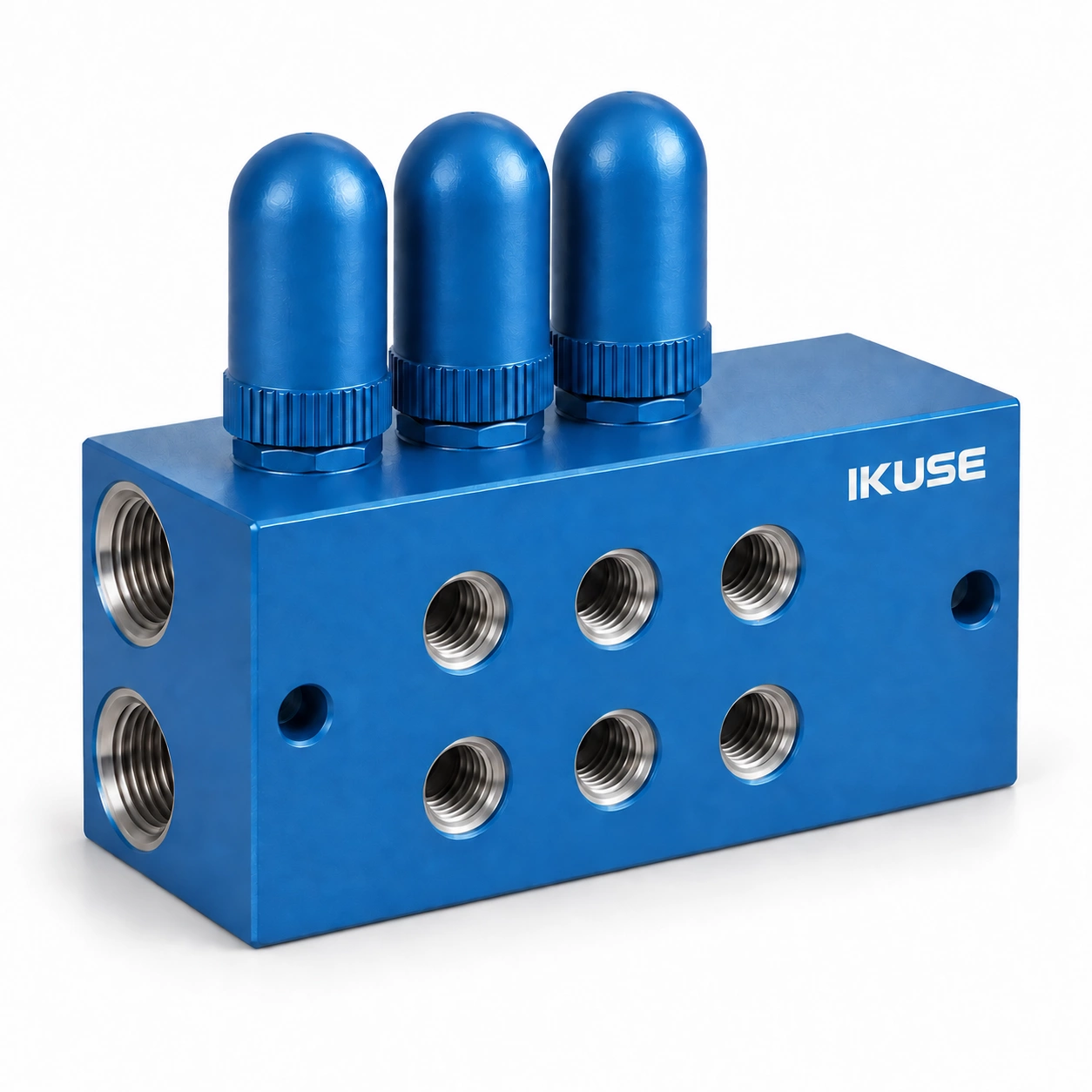

SSPQ-P (прежнее обозначение ZV-B) применяется как дозирующее устройство в двухлинейных централизованных системах пластичной смазки с номинальным давлением 40 МПа. Попеременная подача по двум магистралям обеспечивает подачу заданных количеств смазки к каждой точке.
Предусмотрены три исполнения: с дозирующими винтами, с регулируемым указателем перемещения и с регулируемым устройством концевого выключателя.
1. В исполнении с дозирующими винтами подача не регулируется. Для изменения подачи выбирают винты с другим индексом дозирования.
2. В исполнении с регулируемым указателем перемещения подача регулируется от нуля до номинального значения. Наблюдение за указателем позволяет определить, нормально ли работает распределитель.
3. В исполнении с регулируемым устройством концевого выключателя подача регулируется от нуля до номинального значения. Сигнал выключателя позволяет контролировать подачу к точкам смазки. В данном разделе оригинала указано, что каждый блок распределителя может иметь только одно устройство концевого выключателя.
2. Технические характеристики
При нечётном числе выходов один из них подаёт удвоенное номинальное количество смазки.

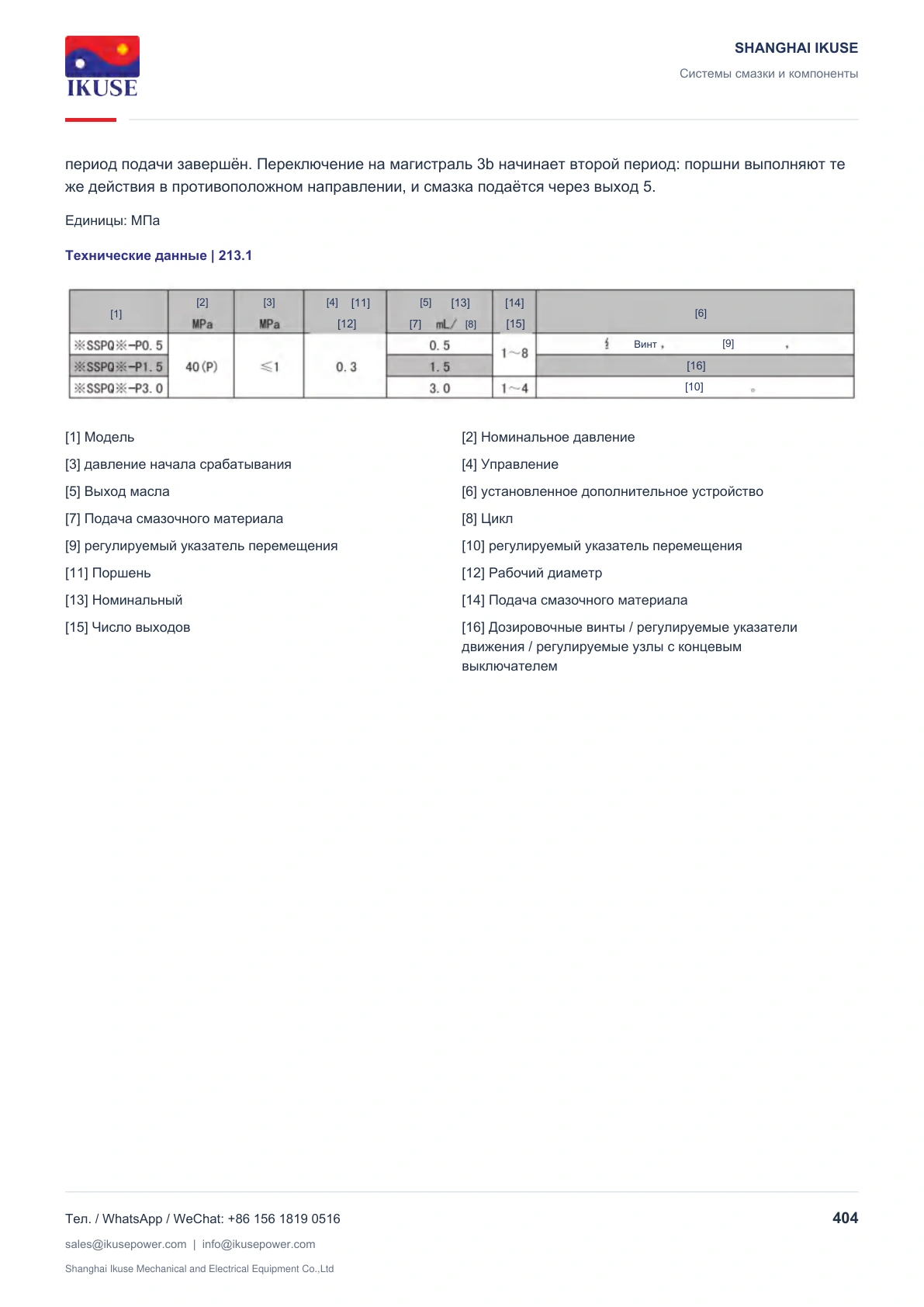

Модель; номинальное давление, МПа; давление начала срабатывания, МПа; рабочий объём смазки управляющего поршня, мл; номинальная подача на выход, мл/цикл; число выходов; установленное дополнительное устройство
Дозирующий винт; регулируемый указатель перемещения; регулируемое устройство концевого выключателя
Рабочая среда: пластичная смазка NLGI 0-3 с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды: -20…80 °C.
3. Принцип работы

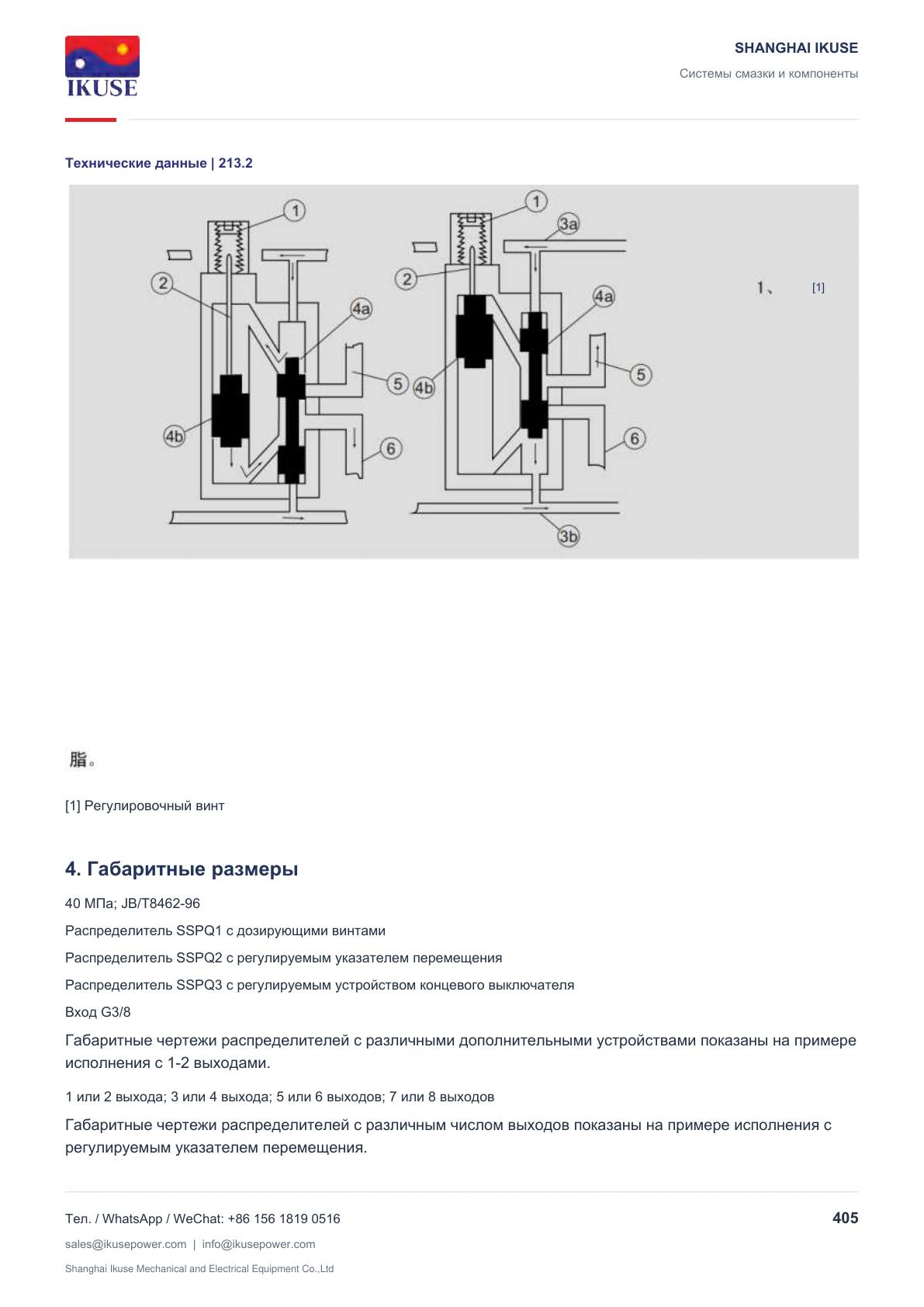

1 - регулировочный винт; 2 - шток указателя; 3a, 3b - подающие магистрали; 4a - управляющий поршень; 4b - рабочий поршень; 5 - верхняя линия подачи к точке; 6 - нижняя линия подачи к точке
Для каждой пары точек смазки распределитель имеет управляющий и рабочий поршни в соответствующих отверстиях. Два входа соединены с магистралями 3a и 3b. Когда одна магистраль находится под давлением, другая разгружается.
На схеме смазка от насоса по магистрали 3a поступает к верхнему торцу управляющего поршня. Сначала он перемещается вниз; смазка, вытесняемая снизу, поступает в разгруженную магистраль 3b. Верхняя полость рабочего поршня соединяется с верхней полостью управляющего. Затем рабочий поршень перемещается вниз, вытесняя смазку через кольцевую канавку управляющего поршня и выход 6 к точке смазки. Первый
