Описание
Для двухлинейных централизованных систем при 20 MPa; предусмотрены индикация срабатывания и регулировка дозы. Верхние и нижние выходы работают попеременно и могут объединяться по схеме.
Подбор и эксплуатация
При работе с маслом снижайте давление по каталогу. Выбирайте исполнение по числу выходов и дозе.
Техническая документация

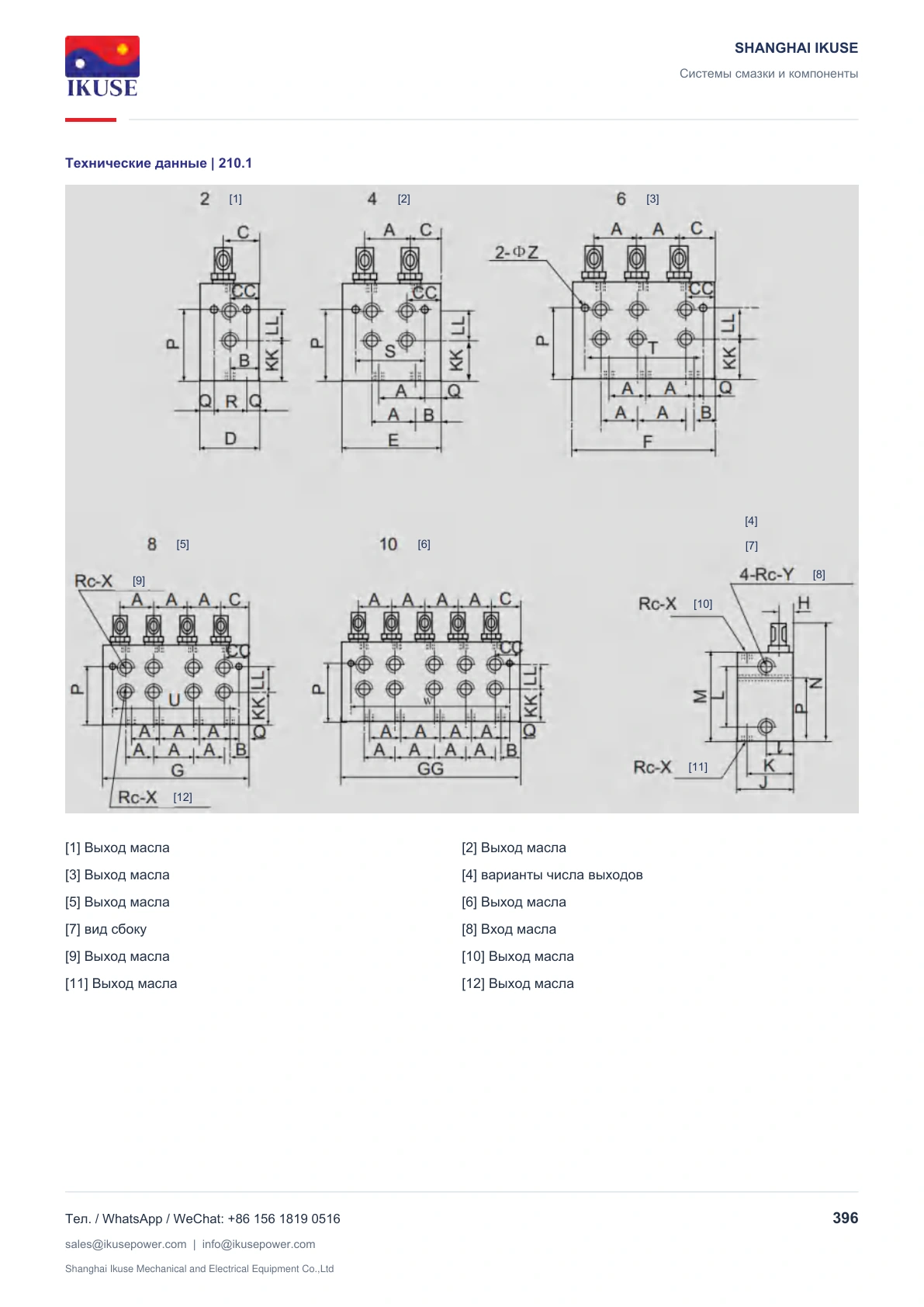

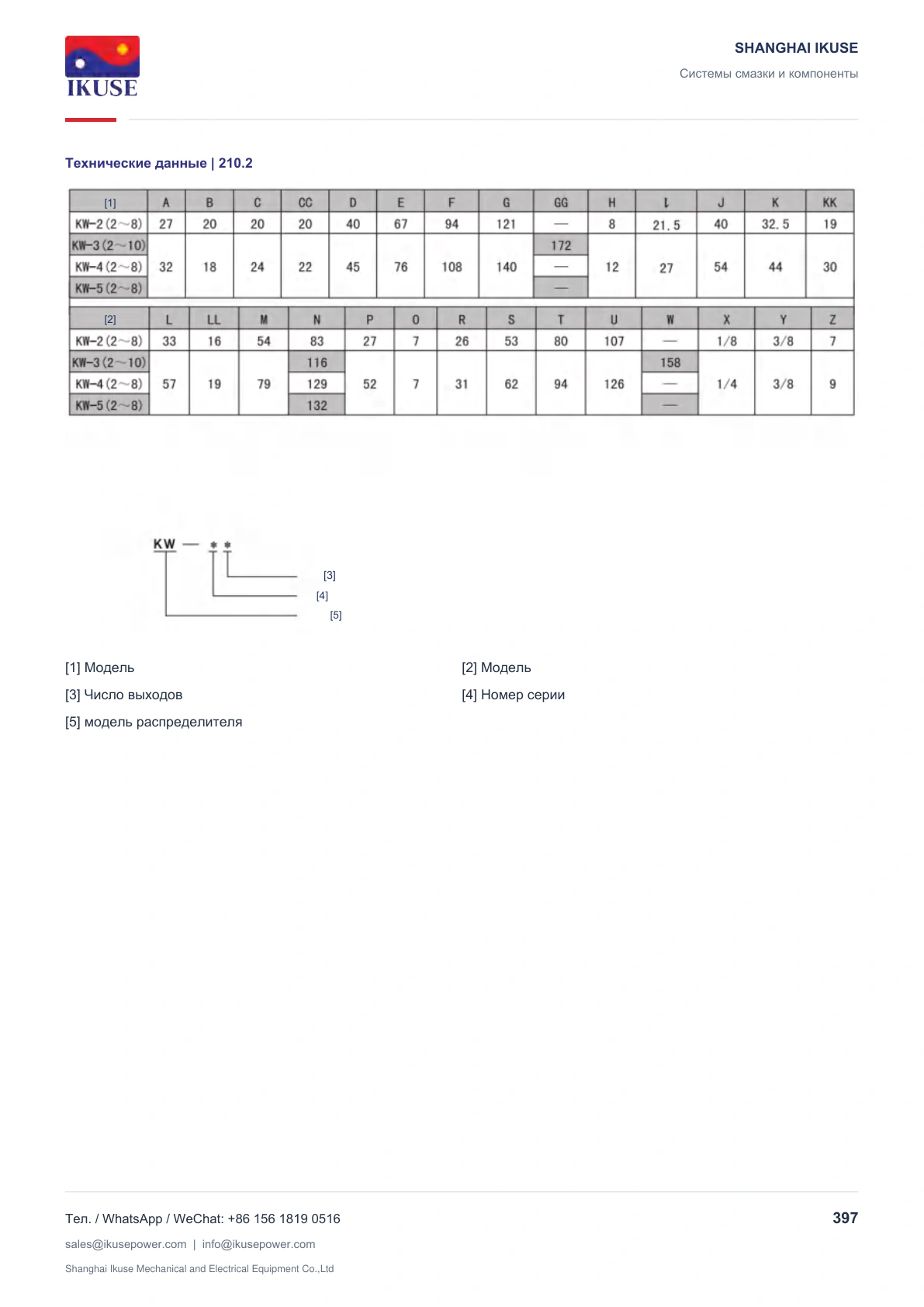

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
20 МПа

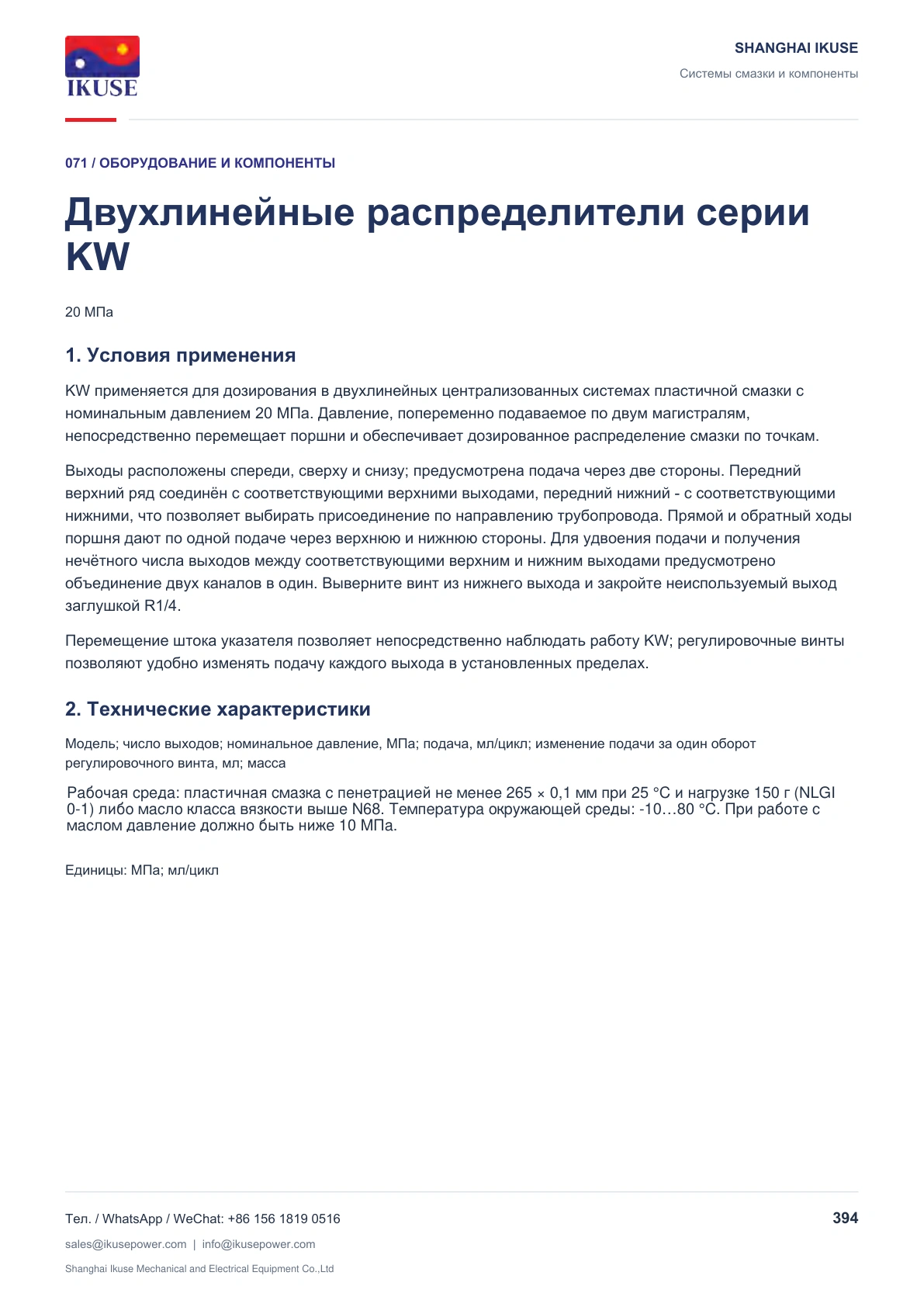

1. Условия применения
KW применяется для дозирования в двухлинейных централизованных системах пластичной смазки с номинальным давлением 20 МПа. Давление, попеременно подаваемое по двум магистралям, непосредственно перемещает поршни и обеспечивает дозированное распределение смазки по точкам.
Выходы расположены спереди, сверху и снизу; предусмотрена подача через две стороны. Передний верхний ряд соединён с соответствующими верхними выходами, передний нижний - с соответствующими нижними, что позволяет выбирать присоединение по направлению трубопровода. Прямой и обратный ходы поршня дают по одной подаче через верхнюю и нижнюю стороны. Для удвоения подачи и получения нечётного числа выходов между соответствующими верхним и нижним выходами предусмотрено объединение двух каналов в один. Выверните винт из нижнего выхода и закройте неиспользуемый выход заглушкой R1/4.
Перемещение штока указателя позволяет непосредственно наблюдать работу KW; регулировочные винты позволяют удобно изменять подачу каждого выхода в установленных пределах.
2. Технические характеристики

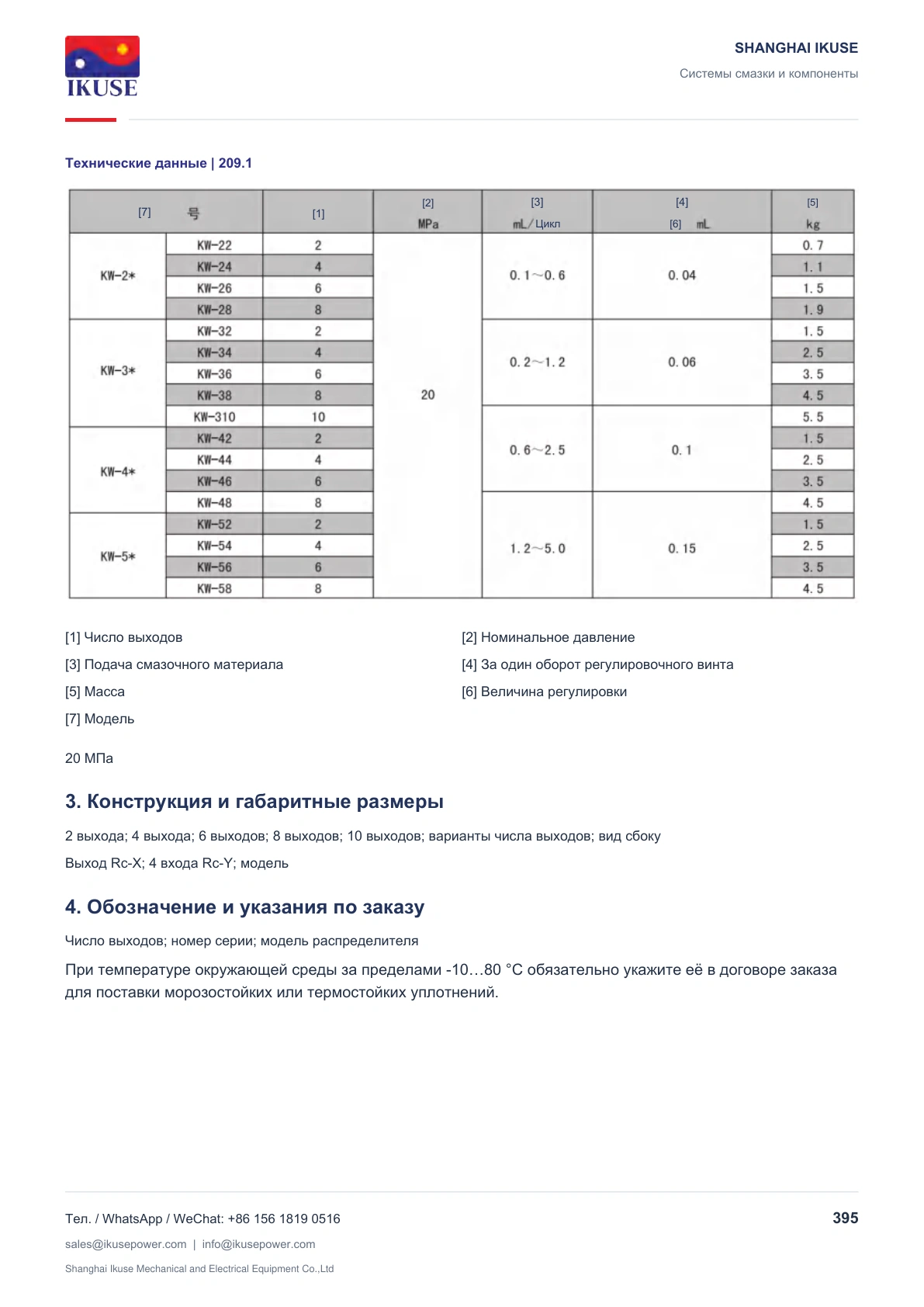

Модель; число выходов; номинальное давление, МПа; подача, мл/цикл; изменение подачи за один оборот регулировочного винта, мл; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 265 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале NLGI 0-1) либо масло класса вязкости выше N68. Температура окружающей среды: -10…80 °C. При работе с маслом давление должно быть ниже 10 МПа.
Единицы: МПа; мл/цикл
1. Условия применения
KW применяется для дозирования в двухлинейных централизованных системах пластичной смазки с номинальным давлением 20 МПа. Давление, попеременно подаваемое по двум магистралям, непосредственно перемещает поршни и обеспечивает дозированное распределение смазки по точкам.
Выходы расположены спереди, сверху и снизу; предусмотрена подача через две стороны. Передний верхний ряд соединён с соответствующими верхними выходами, передний нижний - с соответствующими нижними, что позволяет выбирать присоединение по направлению трубопровода. Прямой и обратный ходы поршня дают по одной подаче через верхнюю и нижнюю стороны. Для удвоения подачи и получения нечётного числа выходов между соответствующими верхним и нижним выходами предусмотрено объединение двух каналов в один. Выверните винт из нижнего выхода и закройте неиспользуемый выход заглушкой R1/4.
Перемещение штока указателя позволяет непосредственно наблюдать работу KW; регулировочные винты позволяют удобно изменять подачу каждого выхода в установленных пределах.
2. Технические характеристики
Модель; число выходов; номинальное давление, МПа; подача, мл/цикл; изменение подачи за один оборот регулировочного винта, мл; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 265 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале NLGI 0-1) либо масло класса вязкости выше N68. Температура окружающей среды: -10…80 °C. При работе с маслом давление должно быть ниже 10 МПа.
Единицы: МПа; мл/цикл
