Описание
Для двухлинейных централизованных систем при 20 MPa; предусмотрены индикация срабатывания и регулировка дозы. Нижние выходы подают смазку при обоих ходах поршня.
Подбор и эксплуатация
При работе с маслом снижайте давление по каталогу. Выбирайте исполнение по числу выходов и дозе.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

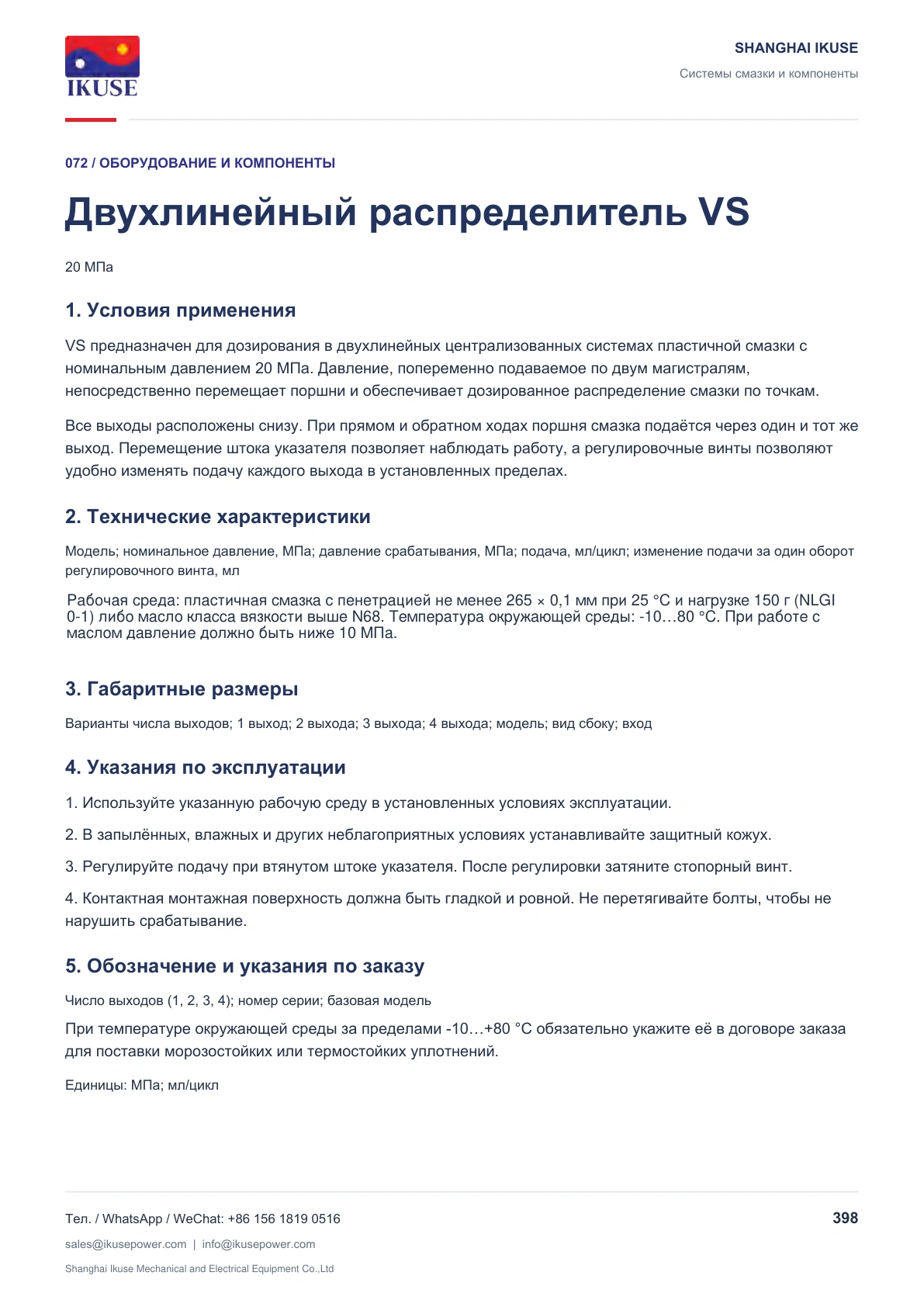

Конструкция и применение
20 МПа
1. Условия применения
VS предназначен для дозирования в двухлинейных централизованных системах пластичной смазки с номинальным давлением 20 МПа. Давление, попеременно подаваемое по двум магистралям, непосредственно перемещает поршни и обеспечивает дозированное распределение смазки по точкам.
Все выходы расположены снизу. При прямом и обратном ходах поршня смазка подаётся через один и тот же выход. Перемещение штока указателя позволяет наблюдать работу, а регулировочные винты позволяют удобно изменять подачу каждого выхода в установленных пределах.
2. Технические характеристики
Модель; номинальное давление, МПа; давление срабатывания, МПа; подача, мл/цикл; изменение подачи за один оборот регулировочного винта, мл
Рабочая среда: пластичная смазка с пенетрацией не менее 265 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале NLGI 0-1) либо масло класса вязкости выше N68. Температура окружающей среды: -10…80 °C. При работе с маслом давление должно быть ниже 10 МПа.

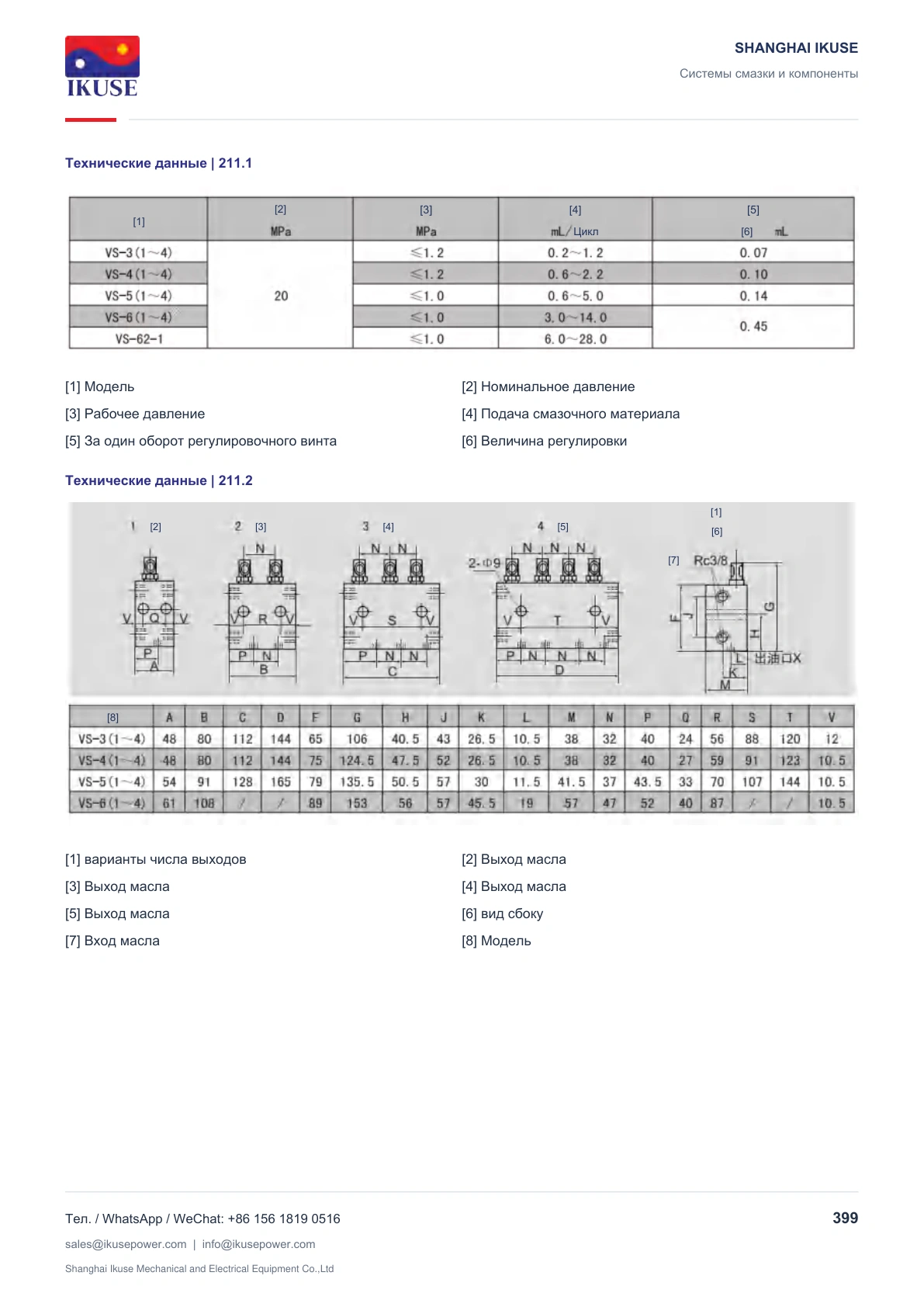

3. Габаритные размеры
Варианты числа выходов; 1 выход; 2 выхода; 3 выхода; 4 выхода; модель; вид сбоку; вход
4. Указания по эксплуатации
1. Используйте указанную рабочую среду в установленных условиях эксплуатации.
2. В запылённых, влажных и других неблагоприятных условиях устанавливайте защитный кожух.
3. Регулируйте подачу при втянутом штоке указателя. После регулировки затяните стопорный винт.
4. Контактная монтажная поверхность должна быть гладкой и ровной. Не перетягивайте болты, чтобы не нарушить срабатывание.

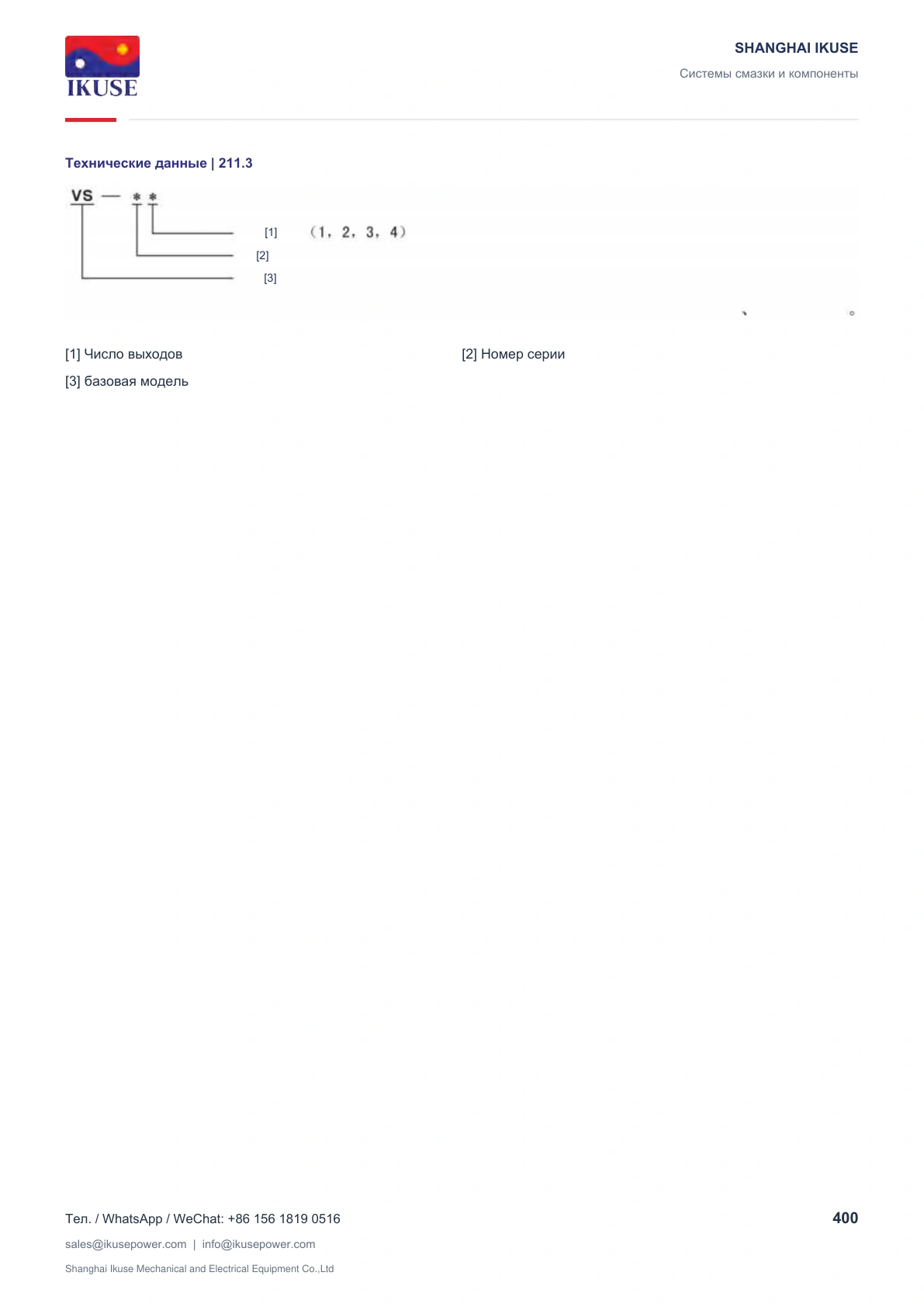

5. Обозначение и указания по заказу
Число выходов (1, 2, 3, 4); номер серии; базовая модель
При температуре окружающей среды за пределами -10…+80 °C обязательно укажите её в договоре заказа для поставки морозостойких или термостойких уплотнений.
Единицы: МПа; мл/цикл
1. Условия применения
VS предназначен для дозирования в двухлинейных централизованных системах пластичной смазки с номинальным давлением 20 МПа. Давление, попеременно подаваемое по двум магистралям, непосредственно перемещает поршни и обеспечивает дозированное распределение смазки по точкам.
Все выходы расположены снизу. При прямом и обратном ходах поршня смазка подаётся через один и тот же выход. Перемещение штока указателя позволяет наблюдать работу, а регулировочные винты позволяют удобно изменять подачу каждого выхода в установленных пределах.
2. Технические характеристики
Модель; номинальное давление, МПа; давление срабатывания, МПа; подача, мл/цикл; изменение подачи за один оборот регулировочного винта, мл
Рабочая среда: пластичная смазка с пенетрацией не менее 265 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале NLGI 0-1) либо масло класса вязкости выше N68. Температура окружающей среды: -10…80 °C. При работе с маслом давление должно быть ниже 10 МПа.
3. Габаритные размеры
Варианты числа выходов; 1 выход; 2 выхода; 3 выхода; 4 выхода; модель; вид сбоку; вход
4. Указания по эксплуатации
1. Используйте указанную рабочую среду в установленных условиях эксплуатации.
2. В запылённых, влажных и других неблагоприятных условиях устанавливайте защитный кожух.
3. Регулируйте подачу при втянутом штоке указателя. После регулировки затяните стопорный винт.
4. Контактная монтажная поверхность должна быть гладкой и ровной. Не перетягивайте болты, чтобы не нарушить срабатывание.
5. Обозначение и указания по заказу
Число выходов (1, 2, 3, 4); номер серии; базовая модель
При температуре окружающей среды за пределами -10…+80 °C обязательно укажите её в договоре заказа для поставки морозостойких или термостойких уплотнений.
Единицы: МПа; мл/цикл
