Описание
Для двухлинейных централизованных систем при 20 MPa; предусмотрены индикация срабатывания и регулировка дозы. Верхние и нижние выходы работают попеременно и могут объединяться по схеме.
Подбор и эксплуатация
При работе с маслом снижайте давление по каталогу. Выбирайте исполнение по числу выходов и дозе.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
20 МПа

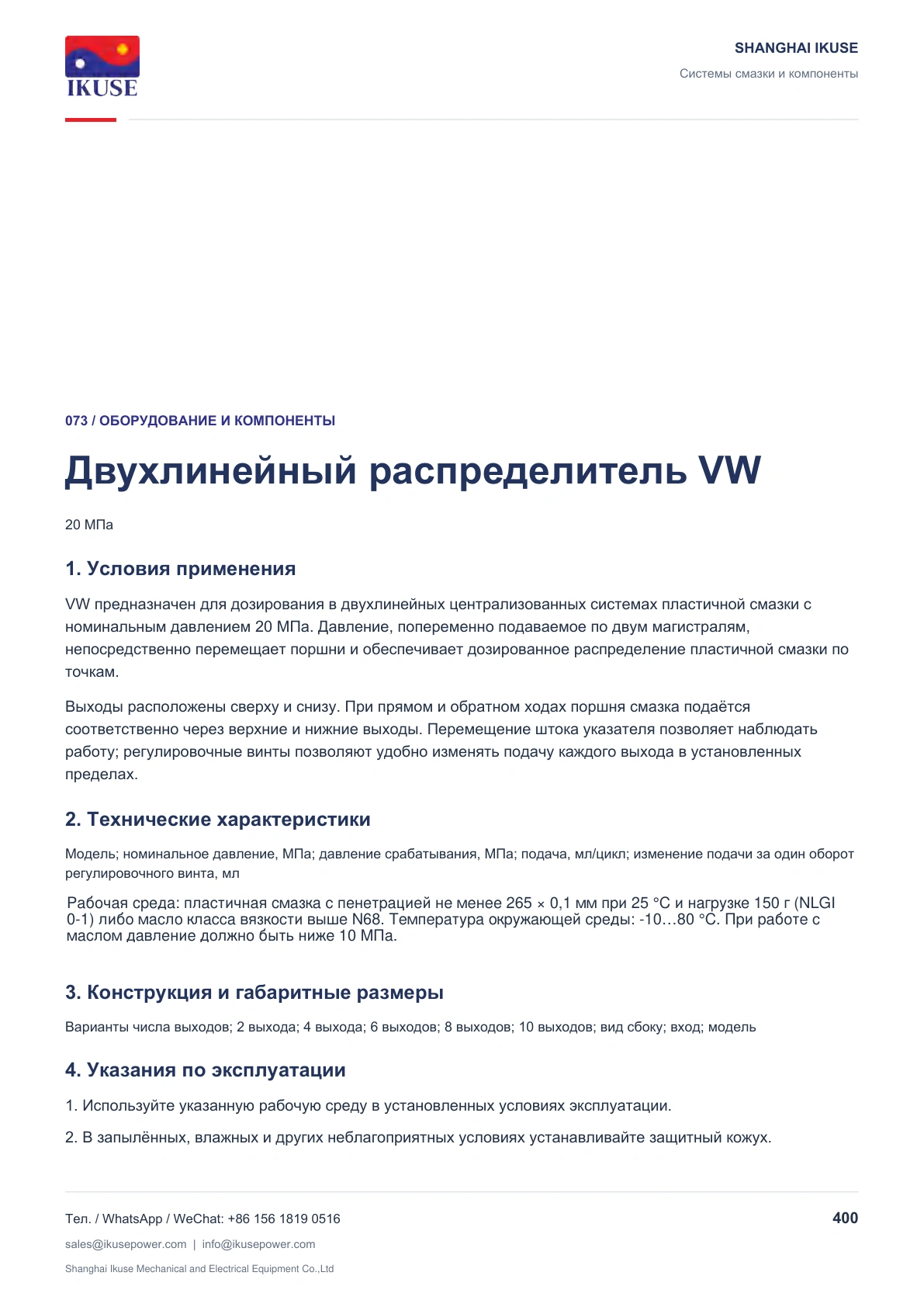

1. Условия применения
VW предназначен для дозирования в двухлинейных централизованных системах пластичной смазки с номинальным давлением 20 МПа. Давление, попеременно подаваемое по двум магистралям, непосредственно перемещает поршни и обеспечивает дозированное распределение пластичной смазки по точкам.
Выходы расположены сверху и снизу. При прямом и обратном ходах поршня смазка подаётся соответственно через верхние и нижние выходы. Перемещение штока указателя позволяет наблюдать работу; регулировочные винты позволяют удобно изменять подачу каждого выхода в установленных пределах.
2. Технические характеристики
Модель; номинальное давление, МПа; давление срабатывания, МПа; подача, мл/цикл; изменение подачи за один оборот регулировочного винта, мл
Рабочая среда: пластичная смазка с пенетрацией не менее 265 × 0,1 мм при 25 °C и нагрузке 150 г (в оригинале NLGI 0-1) либо масло класса вязкости выше N68. Температура окружающей среды: -10…80 °C. При работе с маслом давление должно быть ниже 10 МПа.

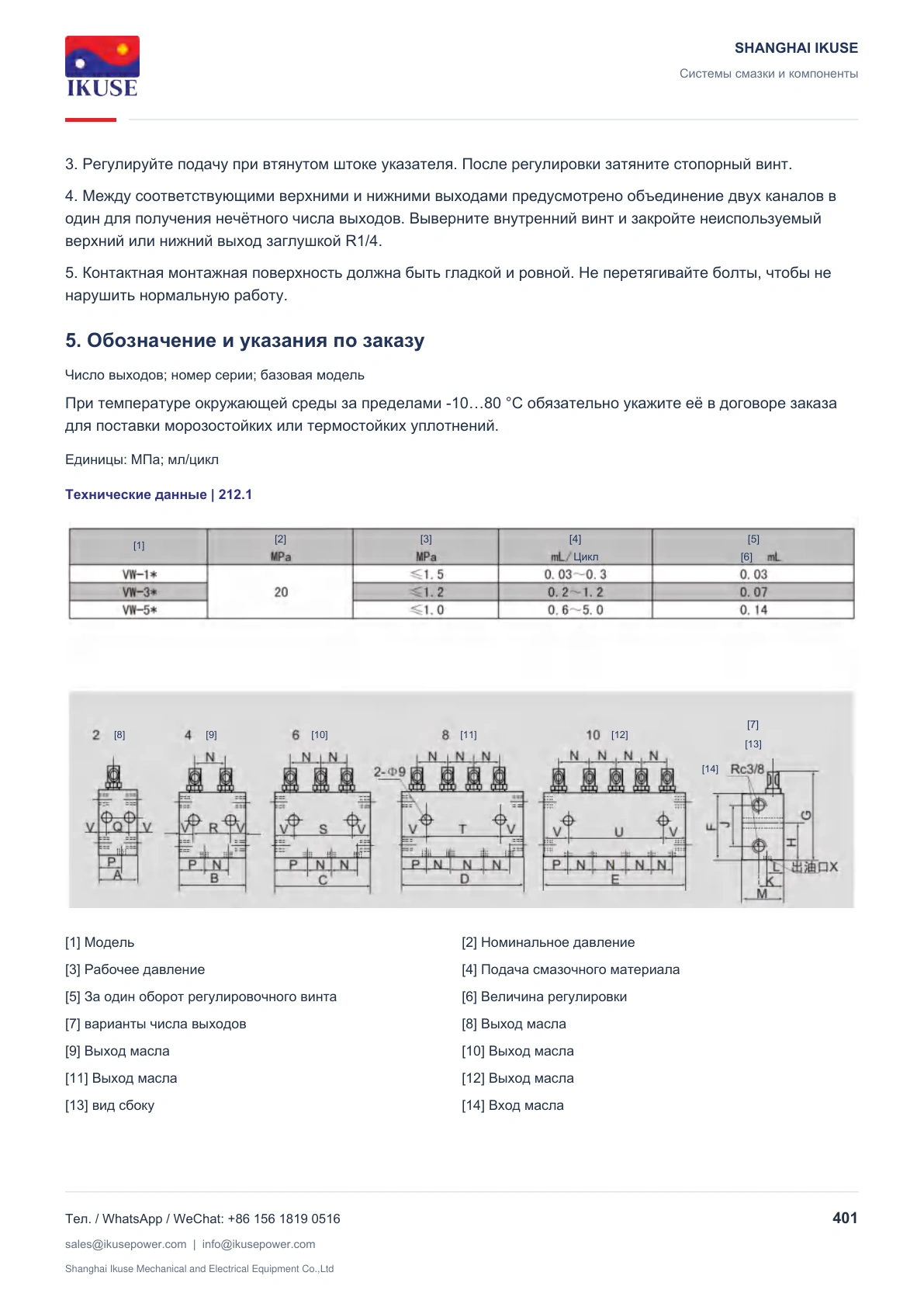

3. Конструкция и габаритные размеры

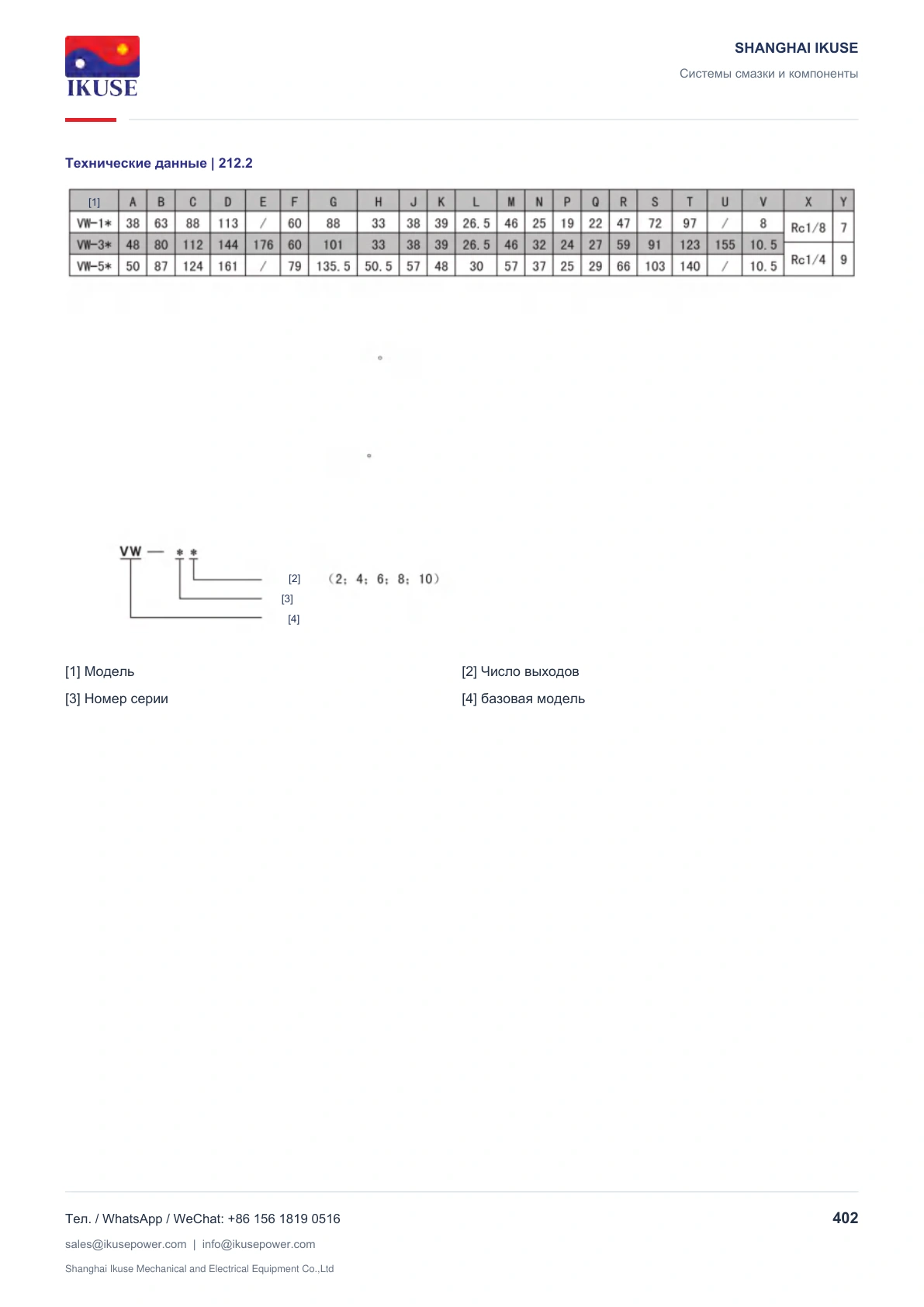

Варианты числа выходов; 2 выхода; 4 выхода; 6 выходов; 8 выходов; 10 выходов; вид сбоку; вход; модель
4. Указания по эксплуатации
1. Используйте указанную рабочую среду в установленных условиях эксплуатации.
2. В запылённых, влажных и других неблагоприятных условиях устанавливайте защитный кожух.
