Описание

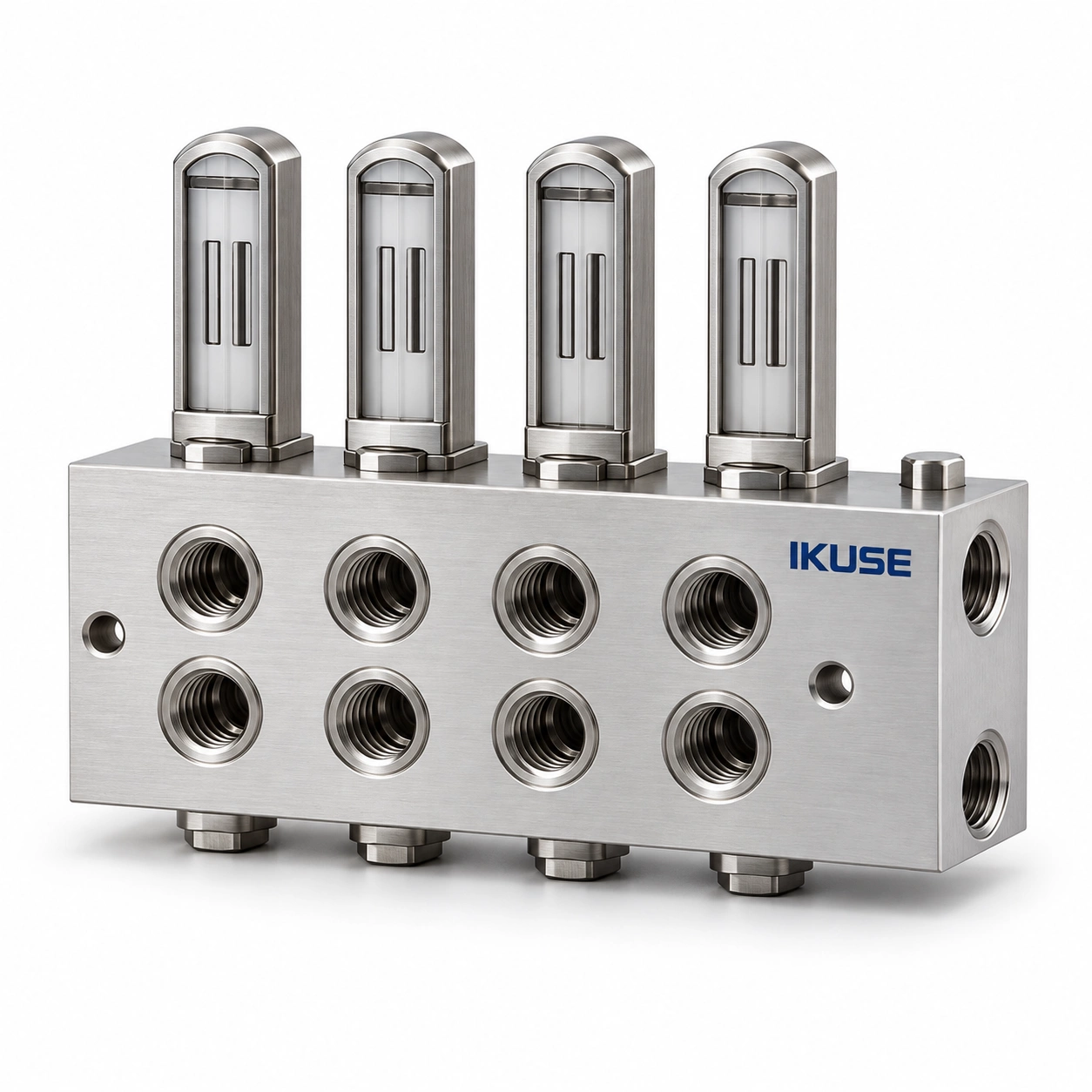

Для двухлинейных централизованных систем при 40 MPa. Попеременное давление в магистралях перемещает дозирующие поршни; предусмотрены индикация срабатывания и регулировка дозы.
Подбор и эксплуатация
Выбирайте по числу выходов и дозе на выход. Монтажные размеры и расположение выходов приведены на чертеже соответствующей модели.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

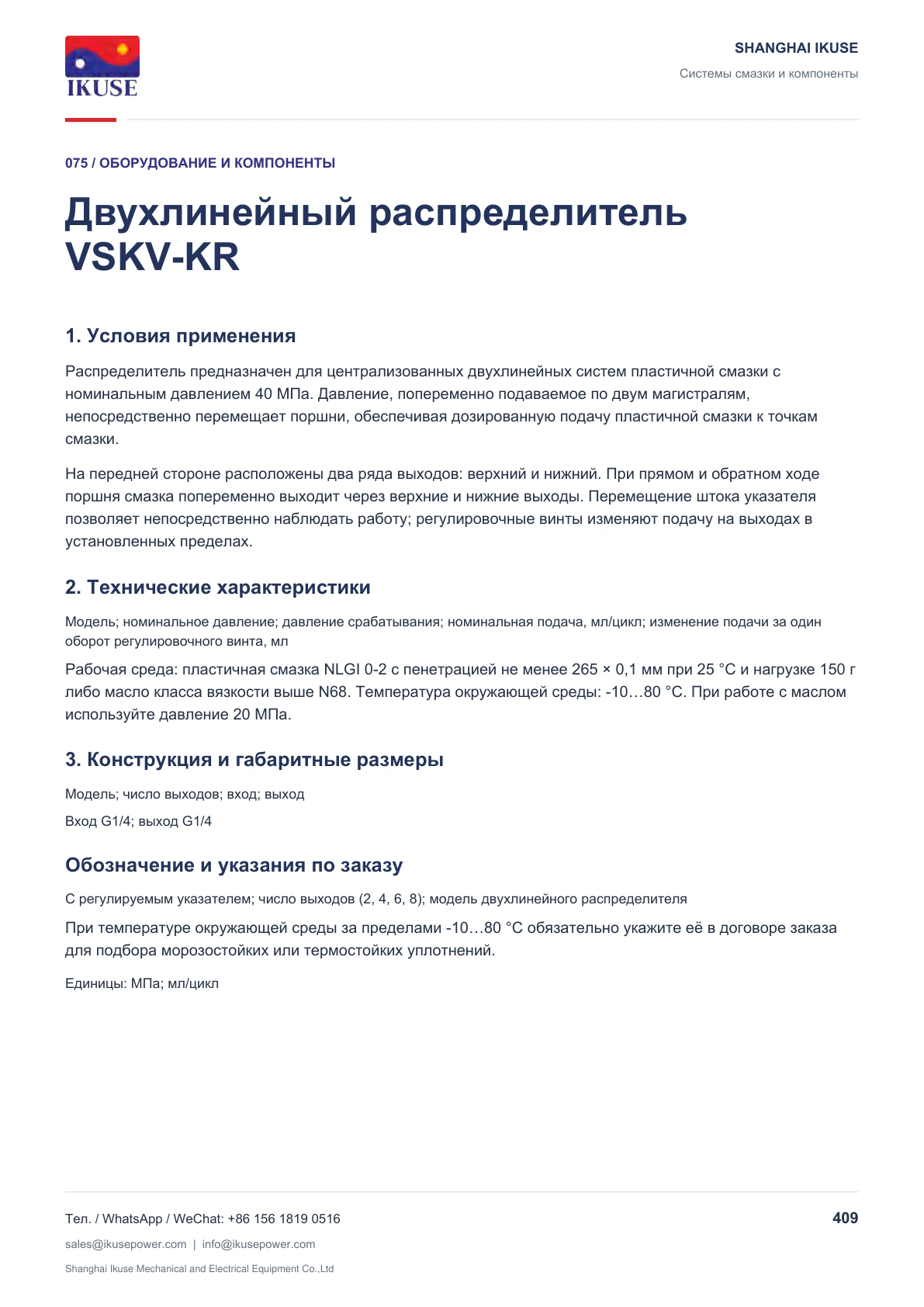

Конструкция и применение
1. Условия применения
Распределитель предназначен для централизованных двухлинейных систем пластичной смазки с номинальным давлением 40 МПа. Давление, попеременно подаваемое по двум магистралям, непосредственно перемещает поршни, обеспечивая дозированную подачу пластичной смазки к точкам смазки.
На передней стороне расположены два ряда выходов: верхний и нижний. При прямом и обратном ходе поршня смазка попеременно выходит через верхние и нижние выходы. Перемещение штока указателя позволяет непосредственно наблюдать работу; регулировочные винты изменяют подачу на выходах в установленных пределах.
2. Технические характеристики
Модель; номинальное давление; давление срабатывания; номинальная подача, мл/цикл; изменение подачи за один оборот регулировочного винта, мл
Рабочая среда: пластичная смазка NLGI 0-2 с пенетрацией не менее 265 × 0,1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды: -10…80 °C. При работе с маслом используйте давление 20 МПа.

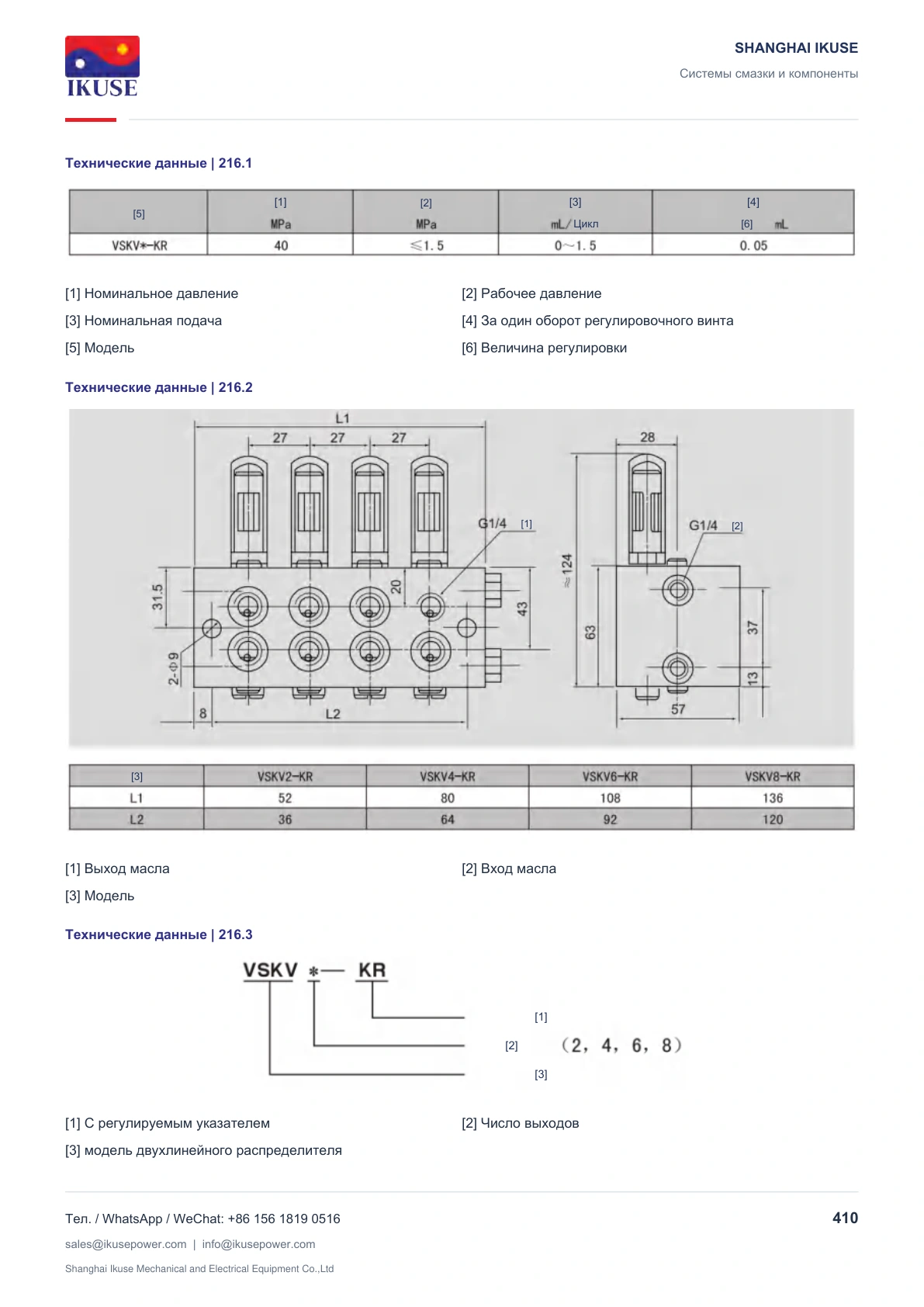

3. Конструкция и габаритные размеры
Модель; число выходов; вход; выход
Вход G1/4; выход G1/4
Обозначение и указания по заказу
С регулируемым указателем; число выходов (2, 4, 6, 8); модель двухлинейного распределителя
При температуре окружающей среды за пределами -10…80 °C обязательно укажите её в договоре заказа для подбора морозостойких или термостойких уплотнений.
Единицы: МПа; мл/цикл
