Описание
Высоконапорный смазочный насос с ножным приводом на ручной тележке для машин, транспортных средств и централизованных систем.
Подбор и эксплуатация
Температура окружающей среды −20–80°C, пенетрация смазки 250–350 (0.1 mm, 25°C, 150 g). Соблюдайте номинальное давление и проверяйте допустимое давление шланга, соединителей и заправляемого оборудования.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
40 МПа

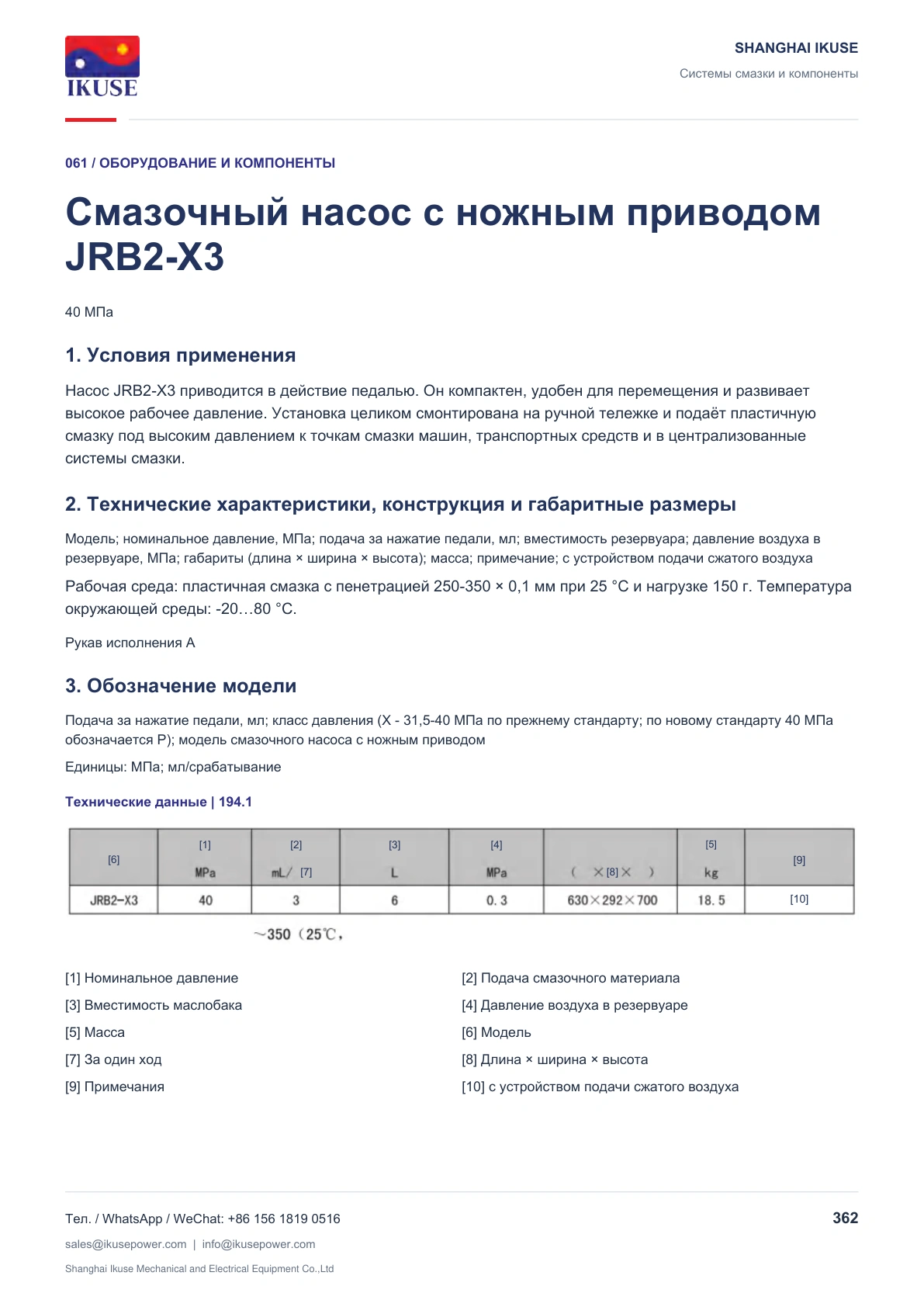

1. Условия применения
Насос JRB2-X3 приводится в действие педалью. Он компактен, удобен для перемещения и развивает высокое рабочее давление. Установка целиком смонтирована на ручной тележке и подаёт пластичную смазку под высоким давлением к точкам смазки машин, транспортных средств и в централизованные системы смазки.
2. Технические характеристики, конструкция и габаритные размеры
Модель; номинальное давление, МПа; подача за нажатие педали, мл; вместимость резервуара; давление воздуха в резервуаре, МПа; габариты (длина × ширина × высота); масса; примечание; с устройством подачи сжатого воздуха
Рабочая среда: пластичная смазка с пенетрацией 250-350 × 0,1 мм при 25 °C и нагрузке 150 г. Температура окружающей среды: -20…80 °C.
Рукав исполнения A
3. Обозначение модели
Подача за нажатие педали, мл; класс давления (X - 31,5-40 МПа по прежнему стандарту; по новому стандарту 40 МПа обозначается P); модель смазочного насоса с ножным приводом
Единицы: МПа; мл/срабатывание
Технические данные | 194.1
[1] [2] [3] [4] [5] [6] [9] [7] [8]
[10]
[1] Номинальное давление [2] Подача смазочного материала
[3] Вместимость маслобака [4] Давление воздуха в резервуаре
[5] Масса [6] Модель
[7] За один ход [8] Длина × ширина × высота
[9] Примечания [10] с устройством подачи сжатого воздуха
