Описание

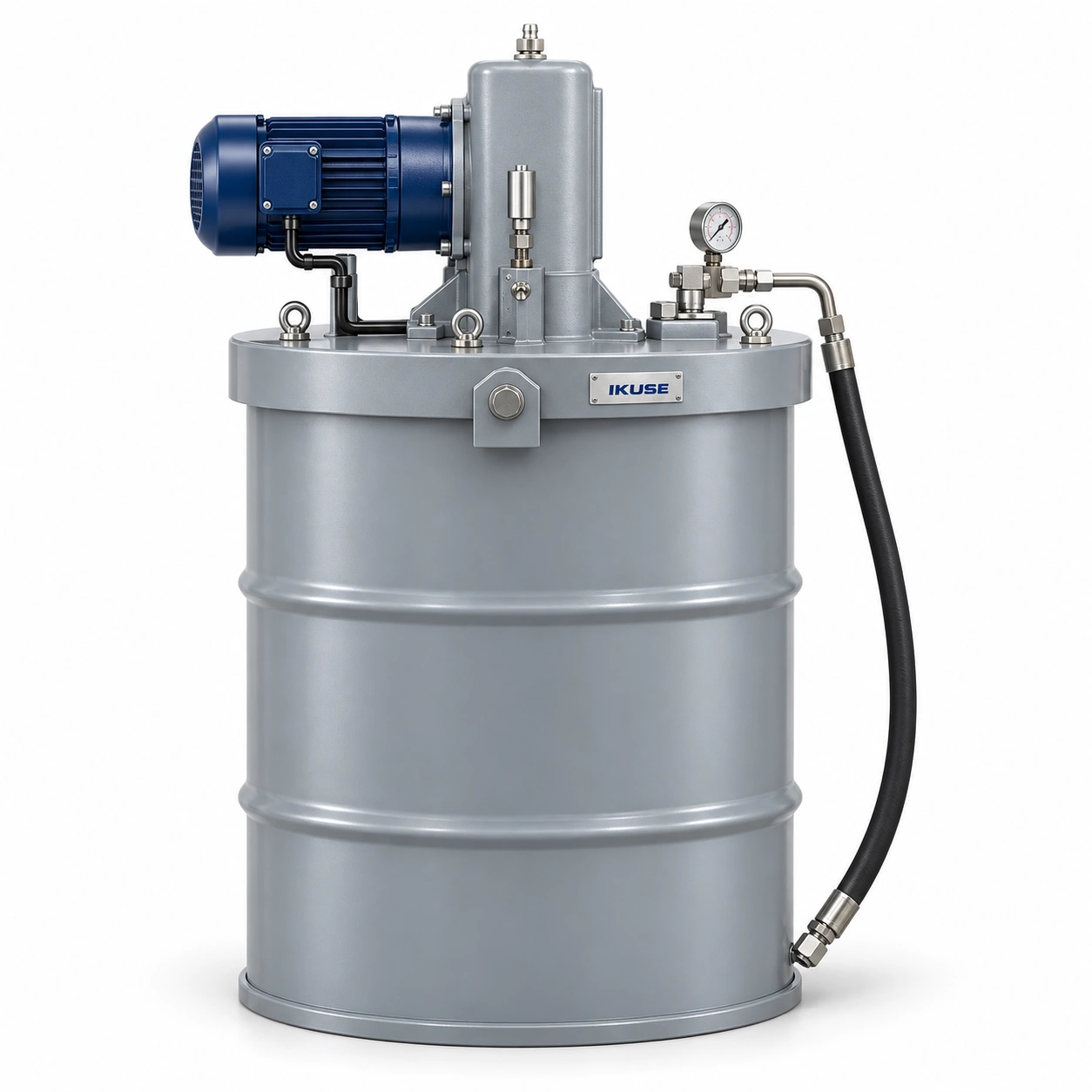

Пополняет резервуары электрических насосов централизованной пластичной смазки; горизонтальный мотор-редуктор приводит закрытый возвратно-поступательный поршневой механизм.
Подбор и эксплуатация
Смазка с пенетрацией не менее 220 (0.1 mm, 25°C, 150 g) или промышленное масло класса вязкости выше N46. Перед пуском заправьте привод по инструкции; сохраняйте чистоту среды, не допускайте работы без смазочного материала.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
3 МПа

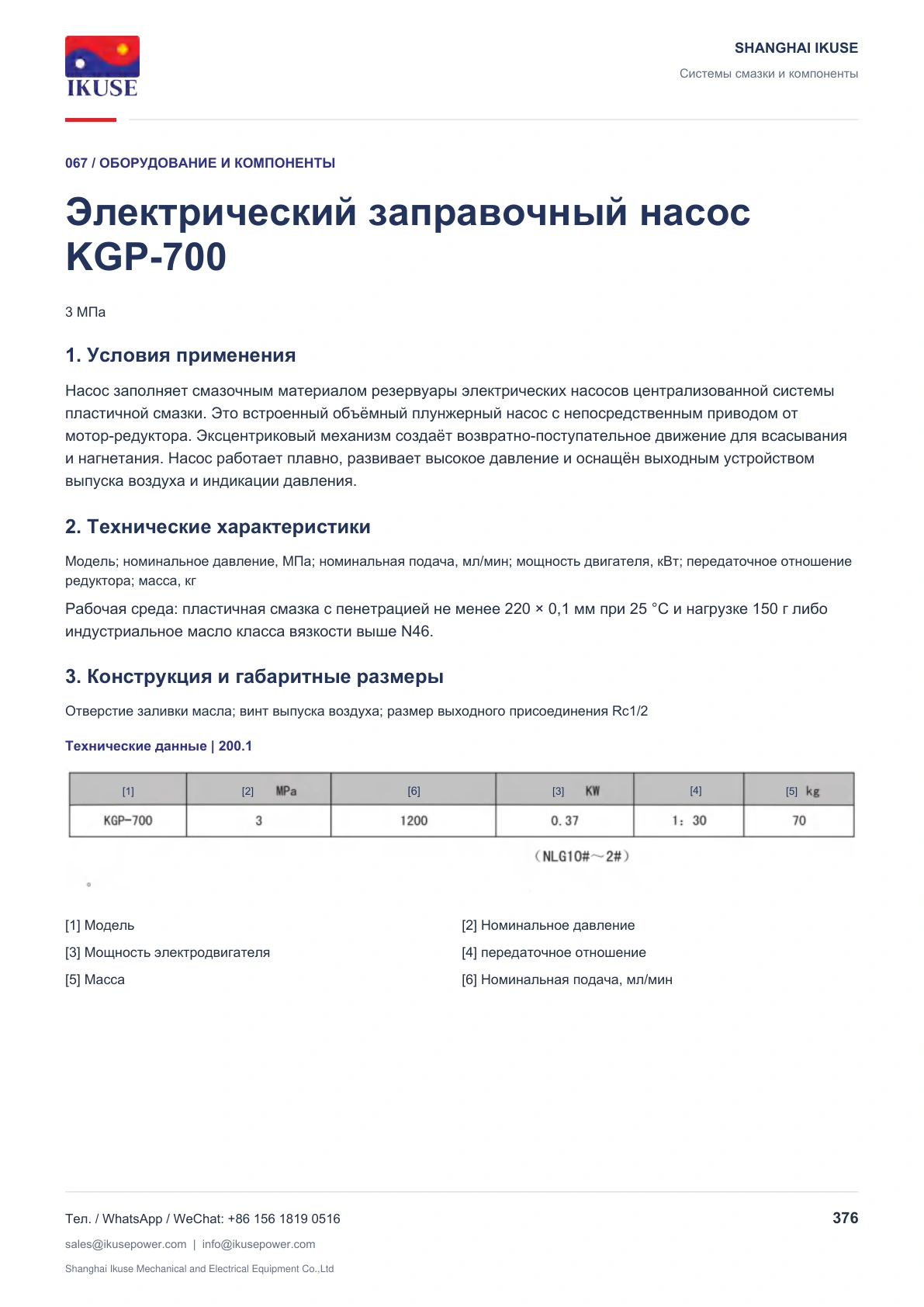

1. Условия применения
Насос заполняет смазочным материалом резервуары электрических насосов централизованной системы пластичной смазки. Это встроенный объёмный плунжерный насос с непосредственным приводом от мотор-редуктора. Эксцентриковый механизм создаёт возвратно-поступательное движение для всасывания и нагнетания. Насос работает плавно, развивает высокое давление и оснащён выходным устройством выпуска воздуха и индикации давления.
2. Технические характеристики
Модель; номинальное давление, МПа; номинальная подача, мл/мин; мощность двигателя, кВт; передаточное отношение редуктора; масса, кг
Рабочая среда: пластичная смазка с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г либо индустриальное масло класса вязкости выше N46.
3. Конструкция и габаритные размеры
Отверстие заливки масла; винт выпуска воздуха; размер выходного присоединения Rc1/2
Технические данные | 200.1
[1] [2] [6] [3] [4] [5]
[1] Модель [2] Номинальное давление
[3] Мощность электродвигателя [4] передаточное отношение
[5] Масса [6] Номинальная подача, мл/мин
