Описание
Для двухлинейной централизованной распылительной смазки при 10 MPa. Распределители дозируют подачу к распылительным клапанам открытых передач, опорных роликов и направляющих.
Подбор и эксплуатация
Масло вязкостью не менее 120 cSt. Кольцевая схема включает распределительный клапан и аккумулятор.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

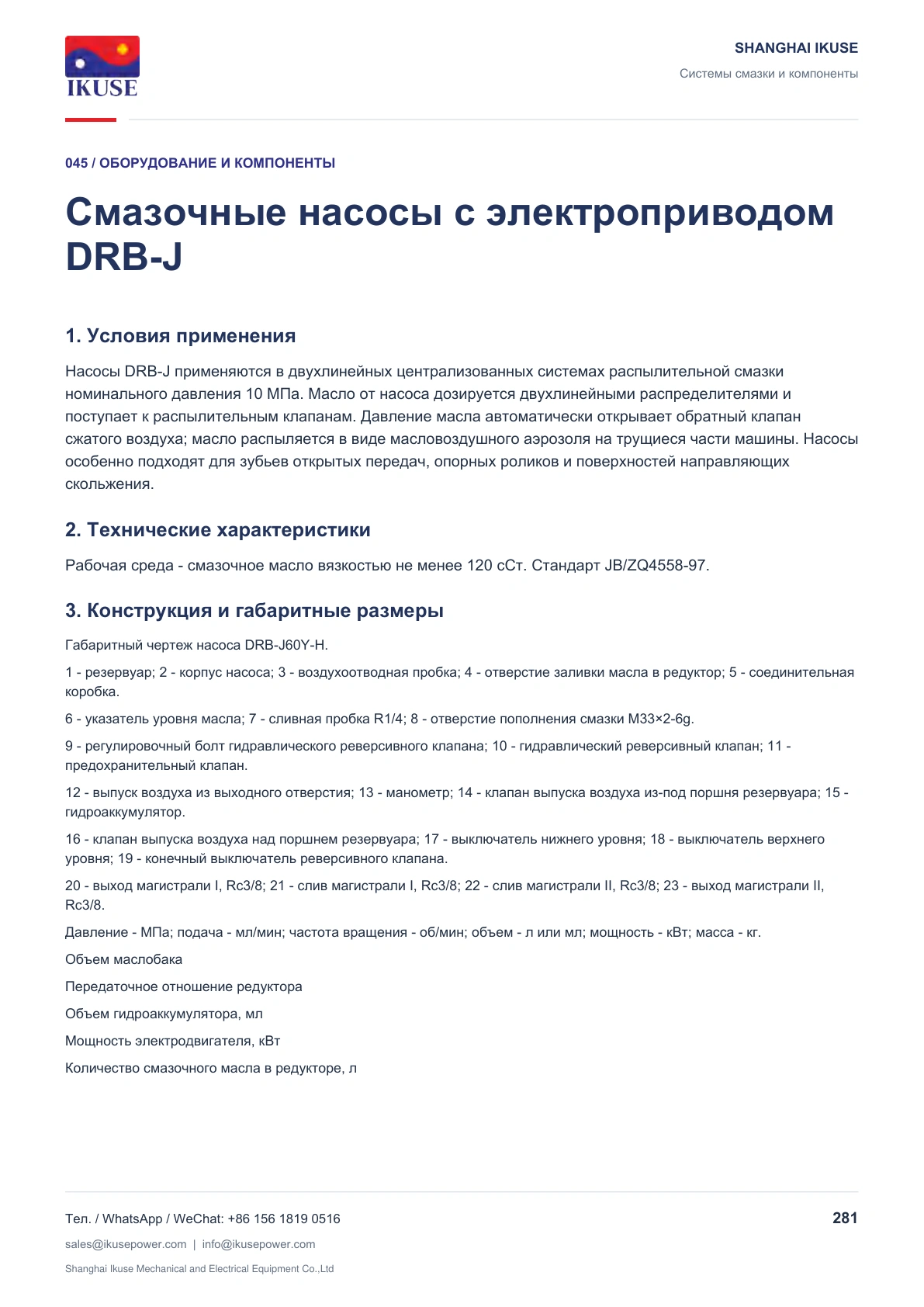

1. Условия применения
Насосы DRB-J применяются в двухлинейных централизованных системах распылительной смазки номинального давления 10 МПа. Масло от насоса дозируется двухлинейными распределителями и поступает к распылительным клапанам. Давление масла автоматически открывает обратный клапан сжатого воздуха; масло распыляется в виде масловоздушного аэрозоля на трущиеся части машины. Насосы особенно подходят для зубьев открытых передач, опорных роликов и поверхностей направляющих скольжения.
2. Технические характеристики
Рабочая среда - смазочное масло вязкостью не менее 120 сСт. Стандарт JB/ZQ4558-97.
3. Конструкция и габаритные размеры

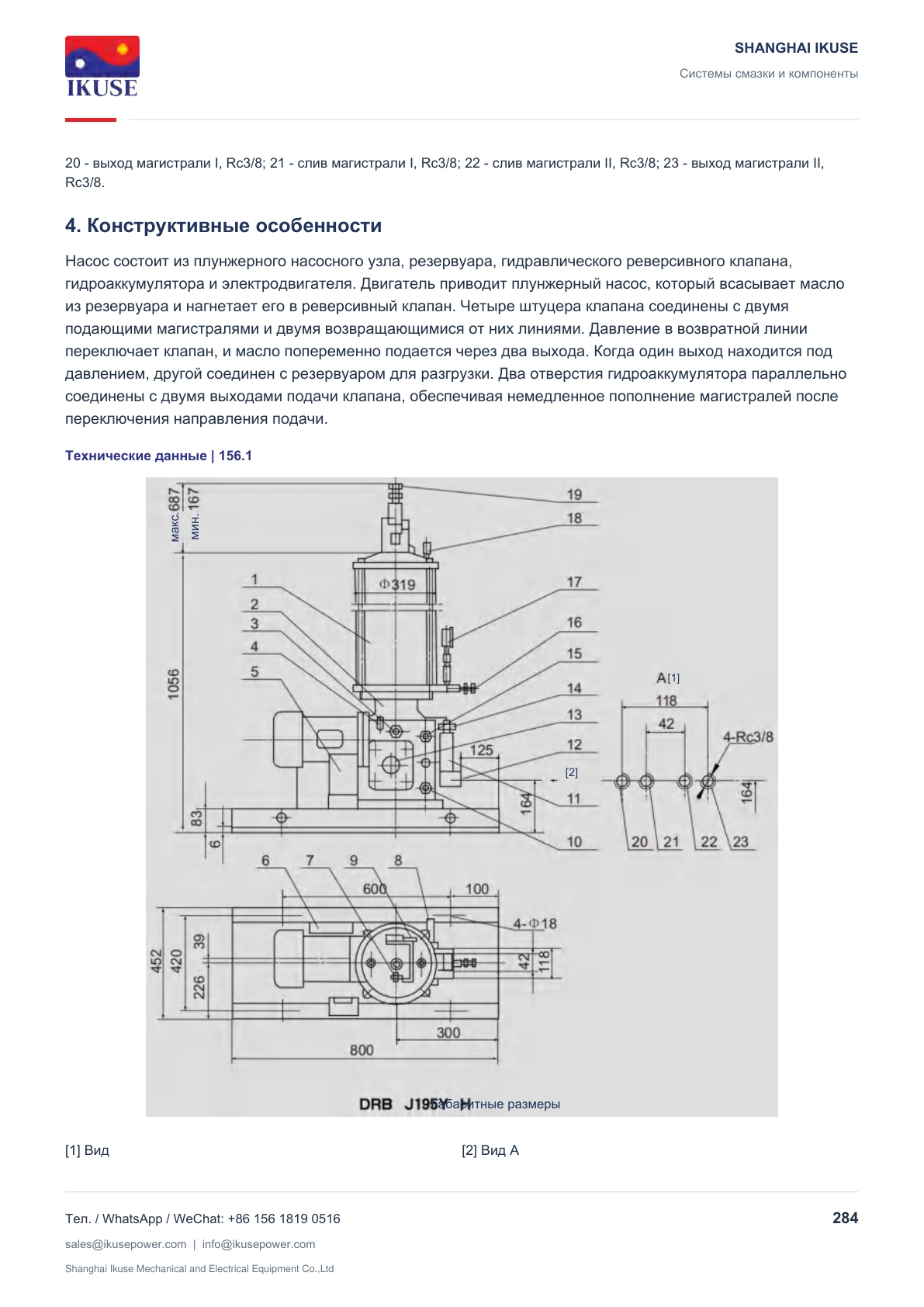

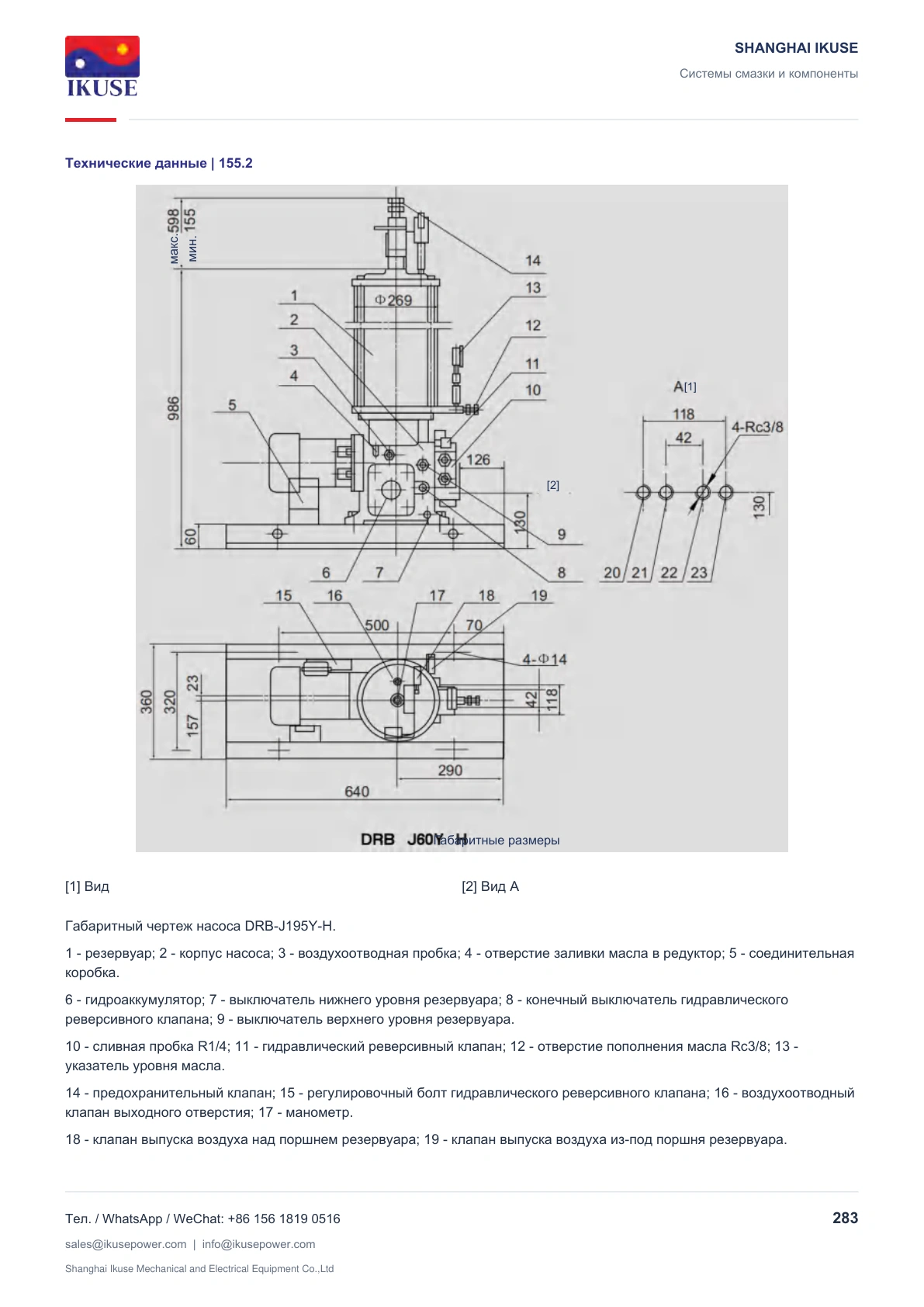

Габаритный чертеж насоса DRB-J60Y-H.
1 - резервуар; 2 - корпус насоса; 3 - воздухоотводная пробка; 4 - отверстие заливки масла в редуктор; 5 - соединительная коробка.
6 - указатель уровня масла; 7 - сливная пробка R1/4; 8 - отверстие пополнения смазки M33×2-6g.
9 - регулировочный болт гидравлического реверсивного клапана; 10 - гидравлический реверсивный клапан; 11 - предохранительный клапан.
12 - выпуск воздуха из выходного отверстия; 13 - манометр; 14 - клапан выпуска воздуха из-под поршня резервуара; 15 - гидроаккумулятор.
16 - клапан выпуска воздуха над поршнем резервуара; 17 - выключатель нижнего уровня; 18 - выключатель верхнего уровня; 19 - конечный выключатель реверсивного клапана.
20 - выход магистрали I, Rc3/8; 21 - слив магистрали I, Rc3/8; 22 - слив магистрали II, Rc3/8; 23 - выход магистрали II, Rc3/8.

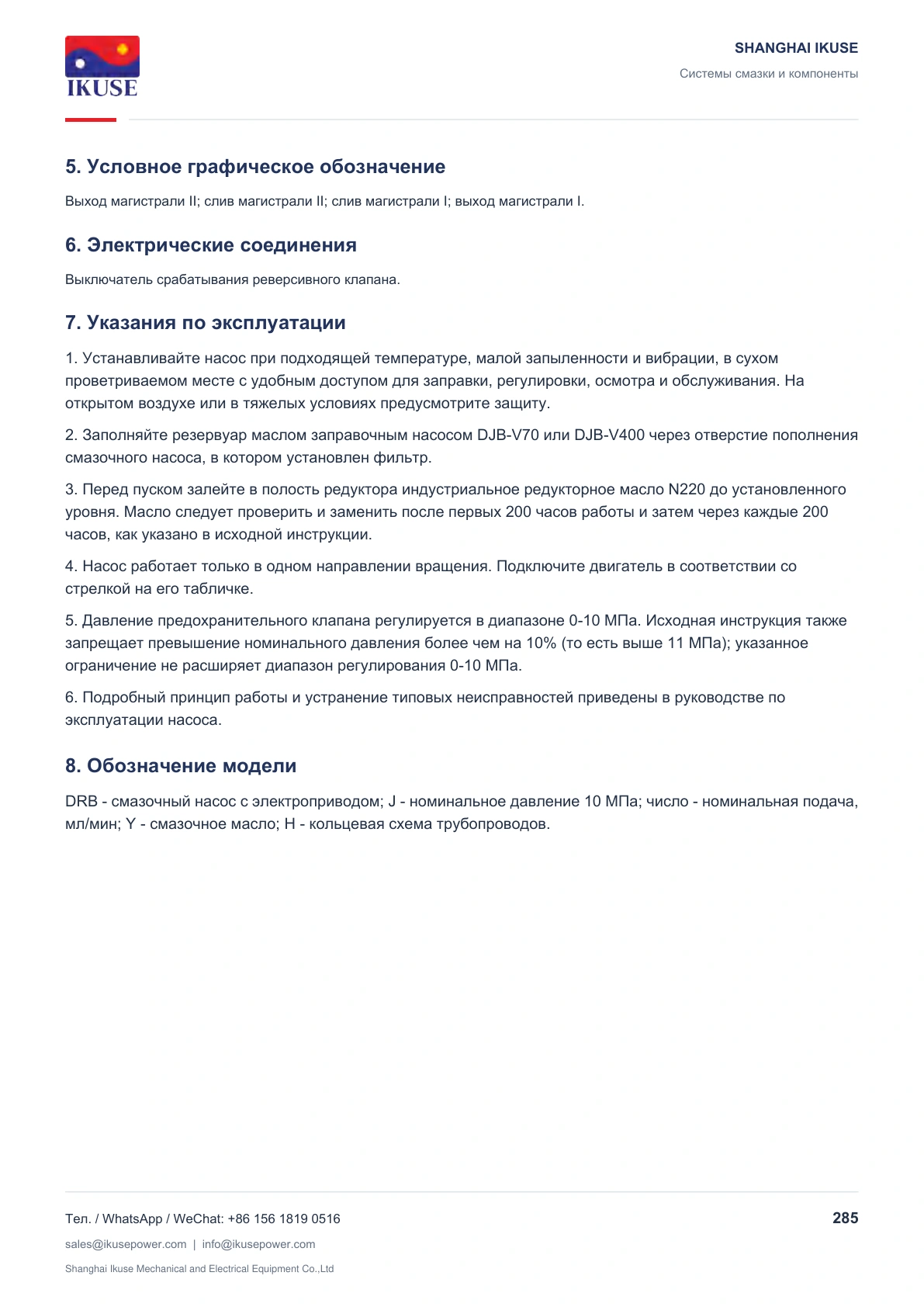

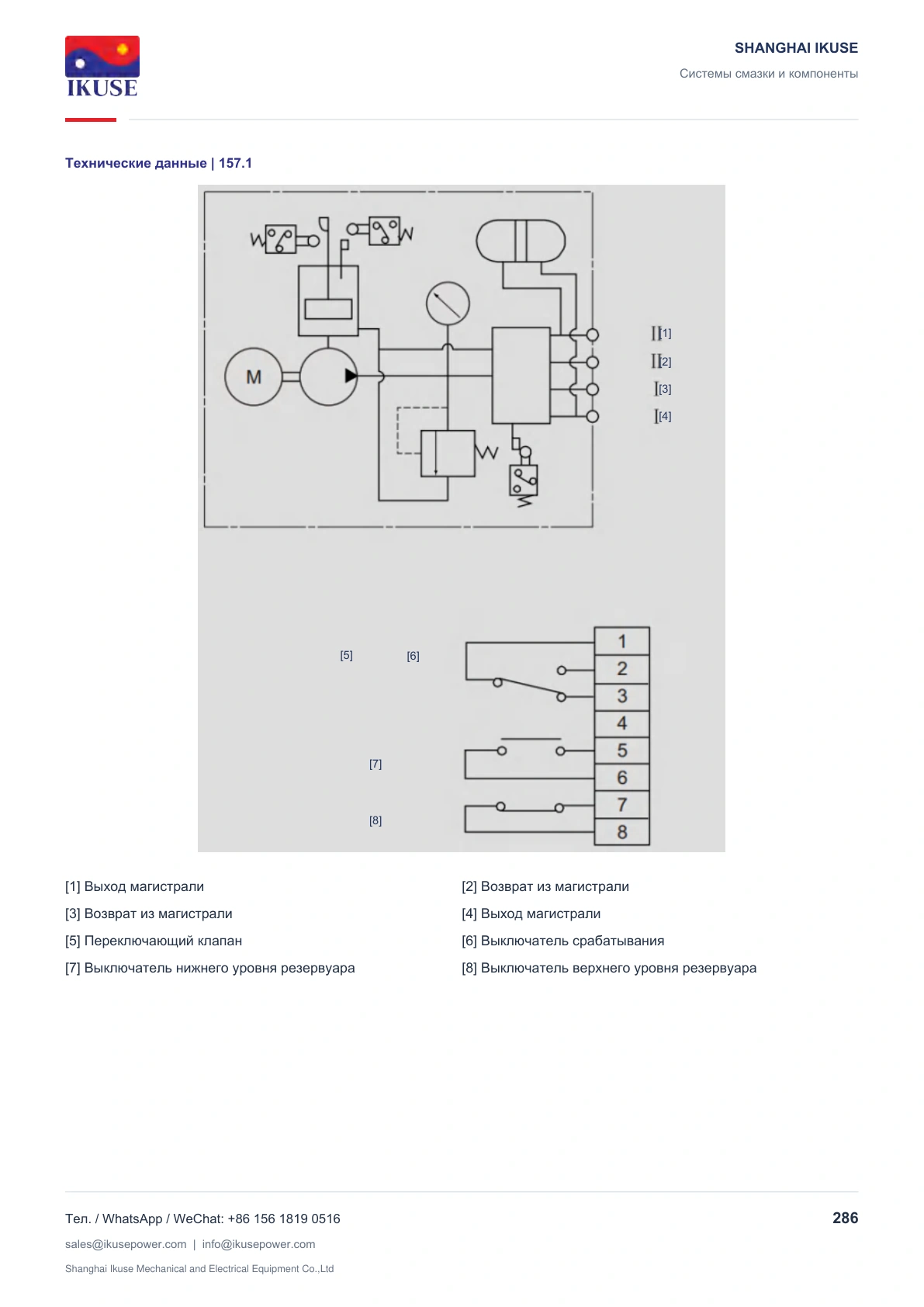

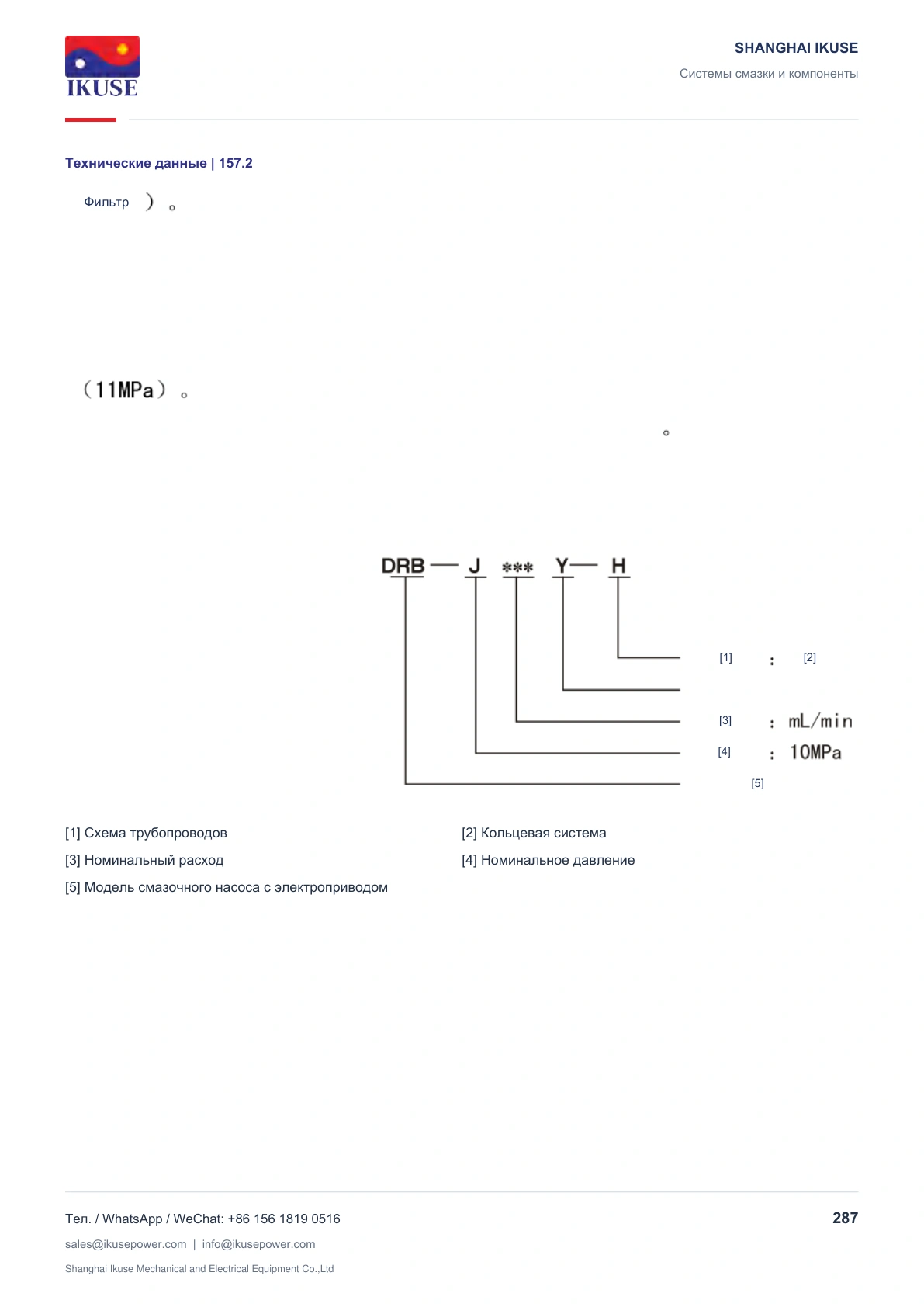

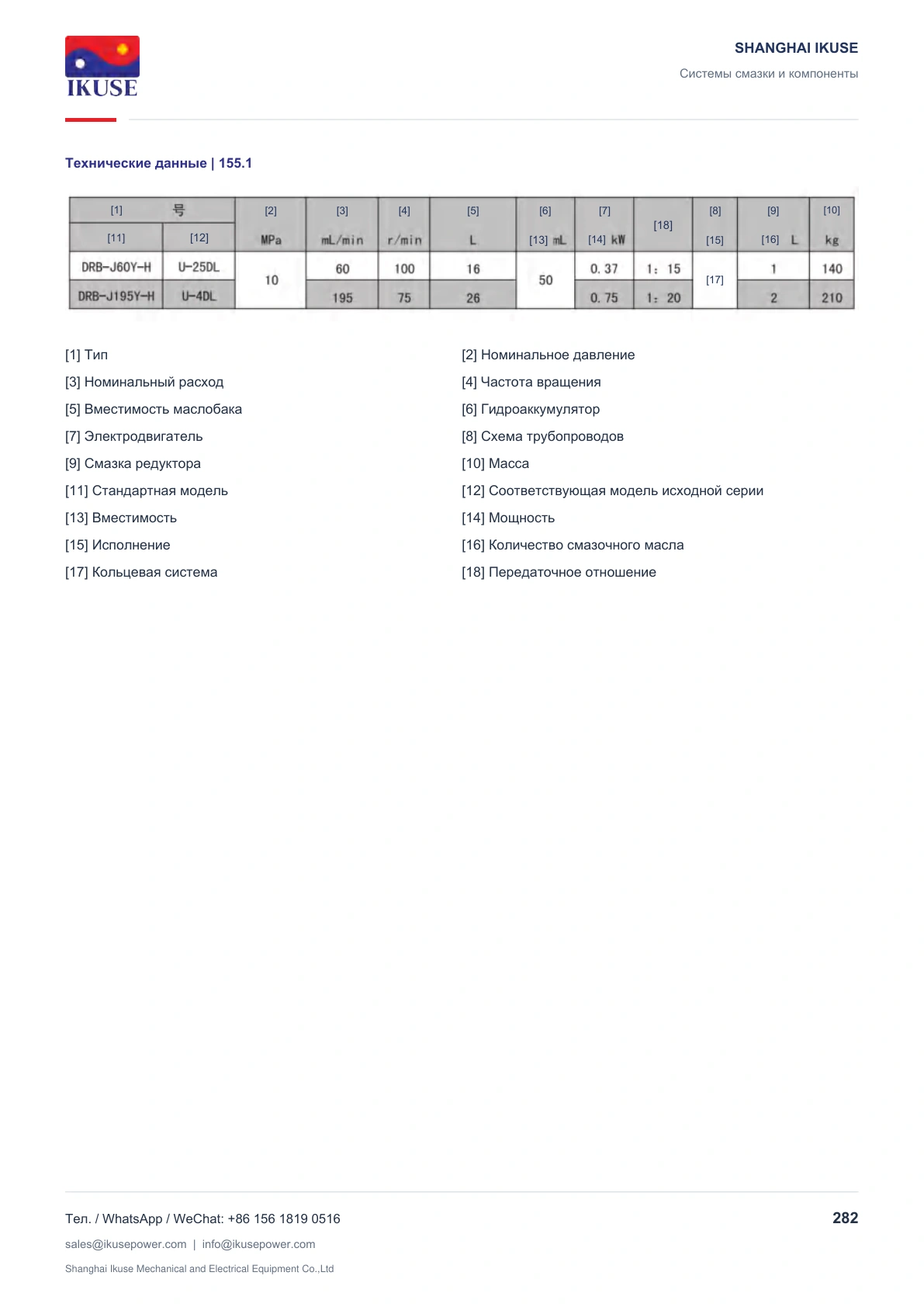

Давление - МПа; подача - мл/мин; частота вращения - об/мин; объем - л или мл; мощность - кВт; масса - кг.
Объем маслобака
Передаточное отношение редуктора
Объем гидроаккумулятора, мл
Мощность электродвигателя, кВт
Количество смазочного масла в редукторе, л
