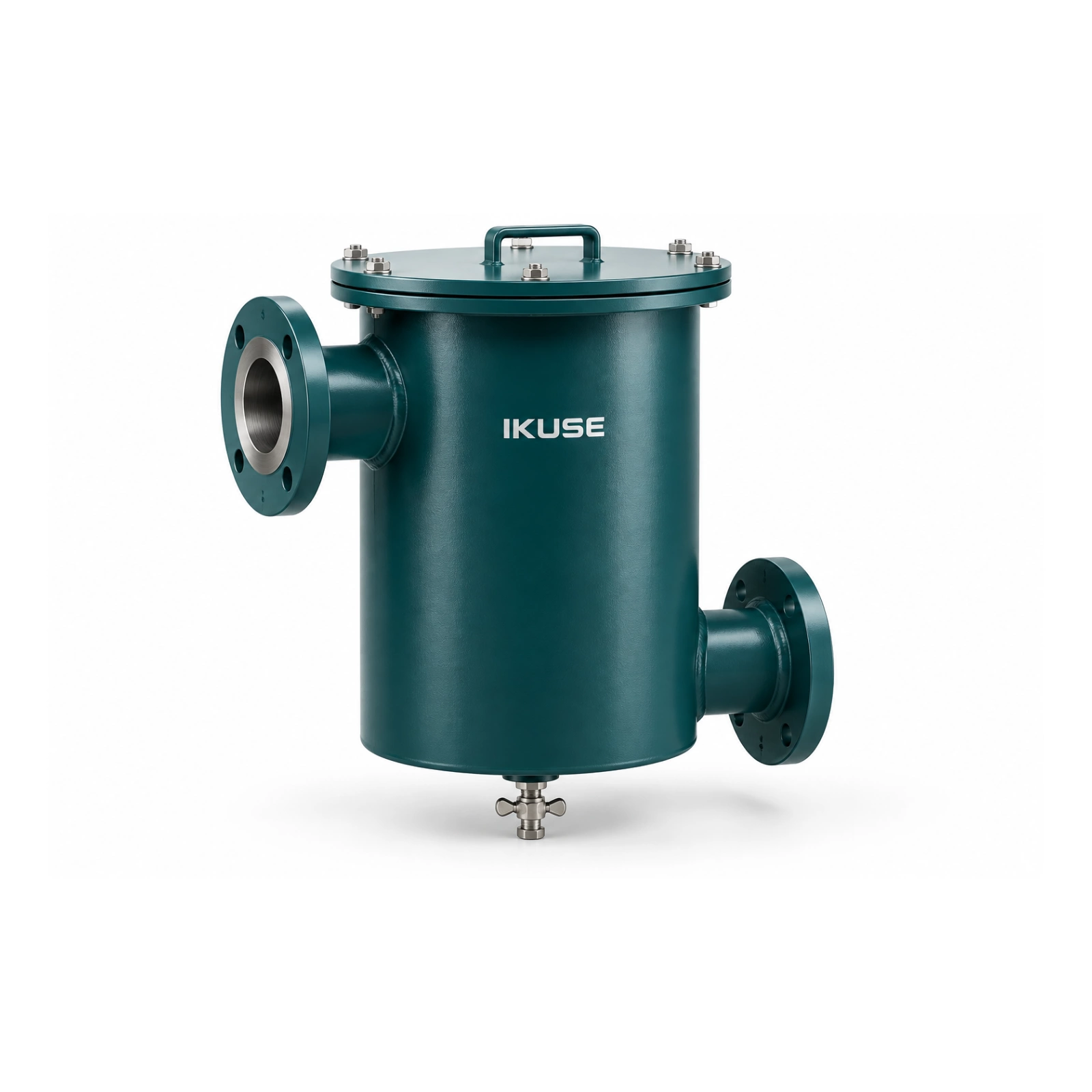

Описание
Устанавливается на конце возвратной линии смазочной станции и задерживает мелкие магнитные примеси в возвращающемся масле.
Подбор и эксплуатация

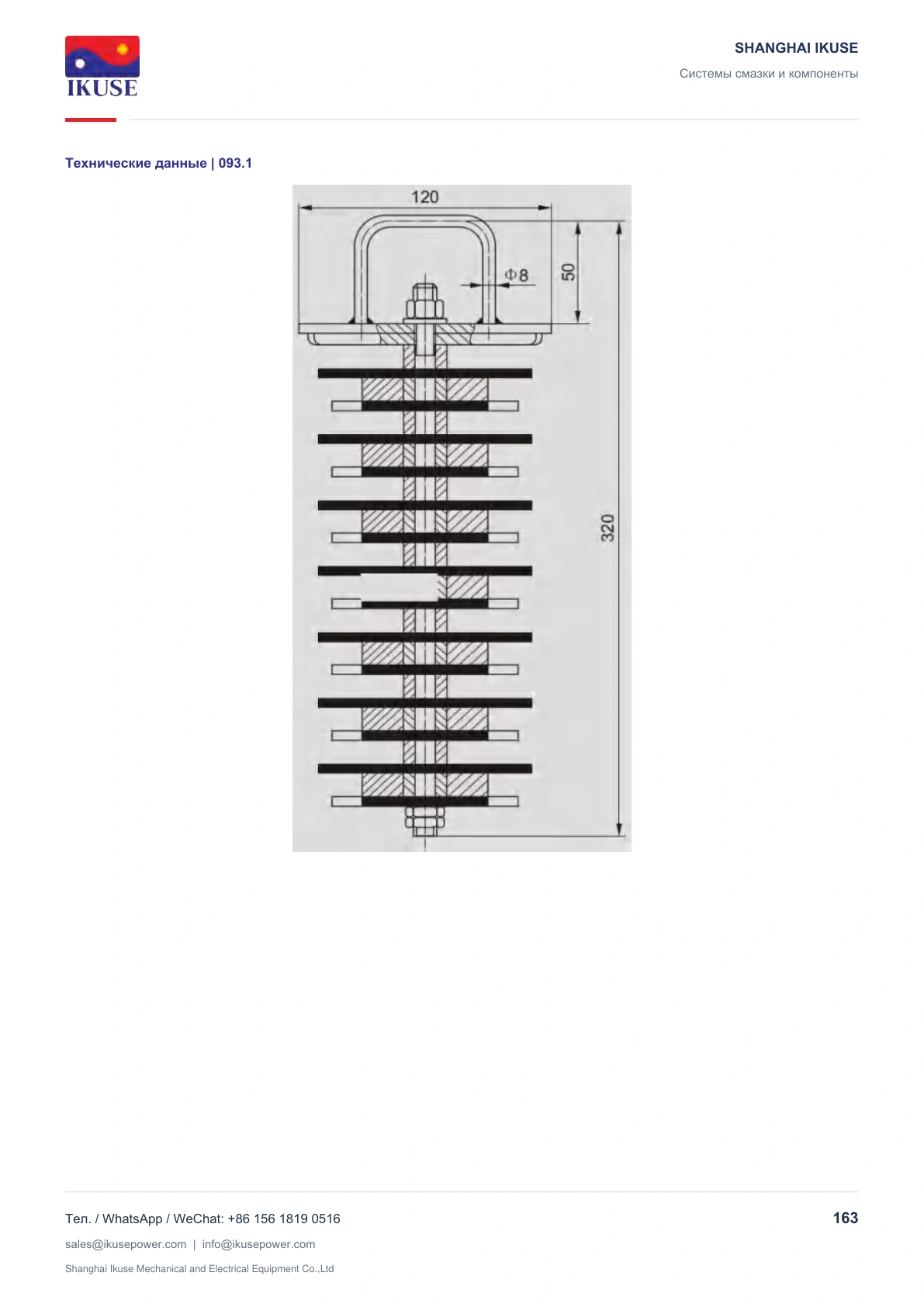

Рекомендуемая скорость масла через фильтр 0.23–0.59 m/s. Магнитный пакет NR-93 образует магнитный сердечник.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения
Магнитный фильтр CLQ устанавливается в конце возвратного маслопровода смазочной станции. Возвращающееся масло проходит через него перед поступлением в бак. Фильтр задерживает мелкие магнитные примеси, которые не улавливаются другими фильтрами. Рекомендуемая скорость масла через фильтр - 0,23-0,59 м/с. Магнитный пакет NR-93 служит сердечником фильтра.

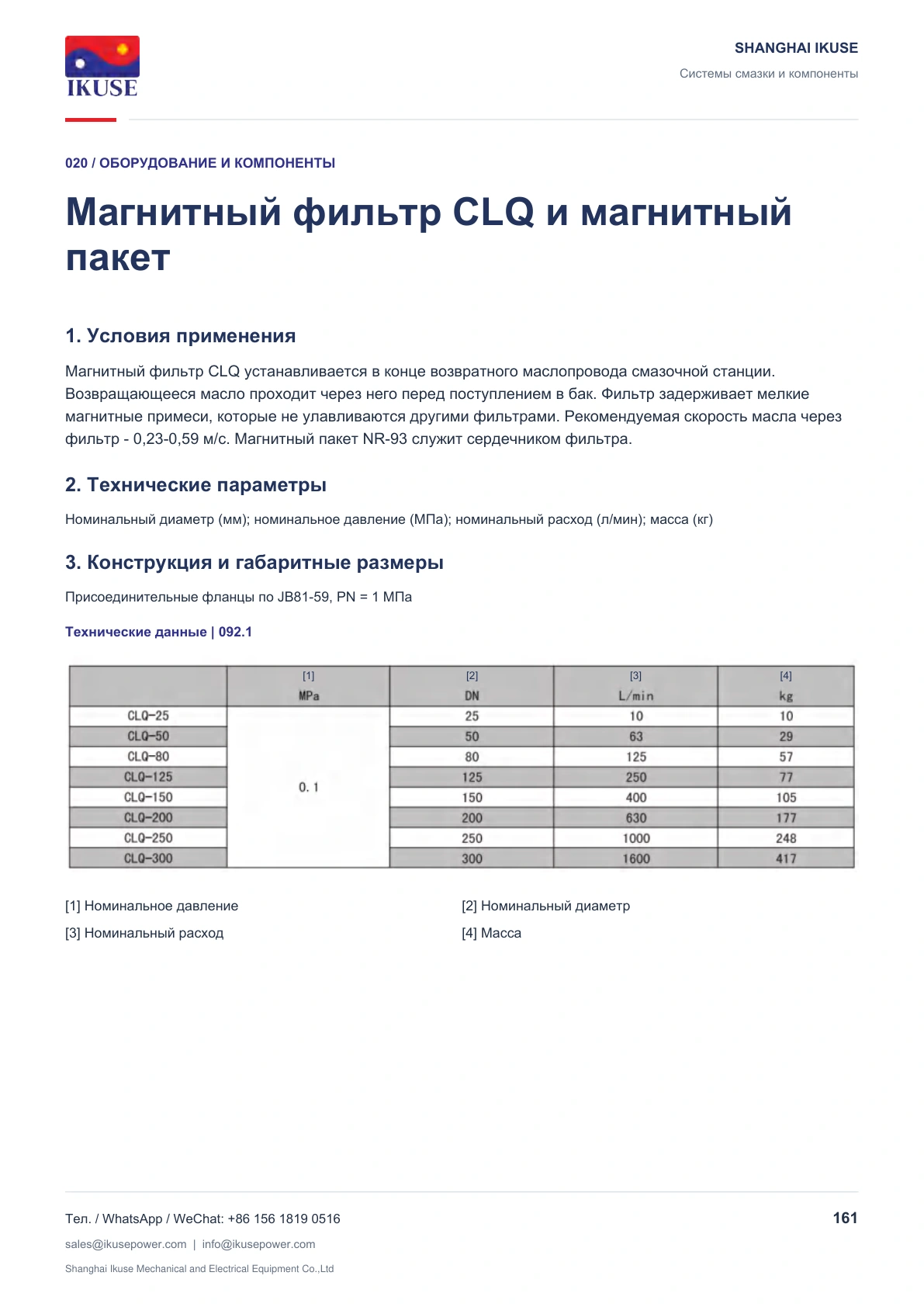

2. Технические параметры
Номинальный диаметр (мм); номинальное давление (МПа); номинальный расход (л/мин); масса (кг)

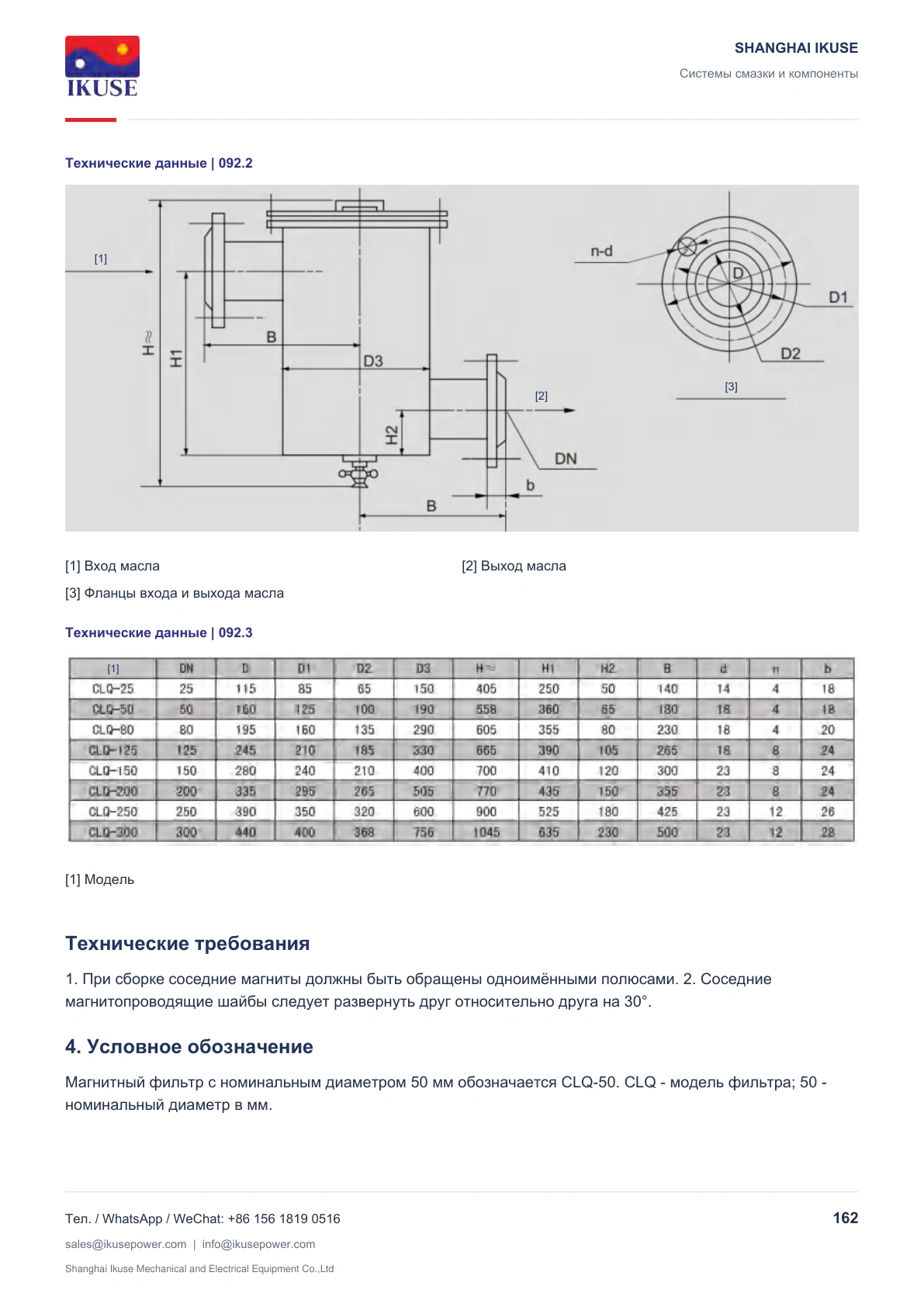

3. Конструкция и габаритные размеры
Присоединительные фланцы по JB81-59, PN = 1 МПа
Технические данные | 092.1
[1] [2] [3] [4]
[1] Номинальное давление [2] Номинальный диаметр
[3] Номинальный расход [4] Масса
Магнитный фильтр CLQ устанавливается в конце возвратного маслопровода смазочной станции. Возвращающееся масло проходит через него перед поступлением в бак. Фильтр задерживает мелкие магнитные примеси, которые не улавливаются другими фильтрами. Рекомендуемая скорость масла через фильтр - 0,23-0,59 м/с. Магнитный пакет NR-93 служит сердечником фильтра.
2. Технические параметры
Номинальный диаметр (мм); номинальное давление (МПа); номинальный расход (л/мин); масса (кг)
3. Конструкция и габаритные размеры
Присоединительные фланцы по JB81-59, PN = 1 МПа
Технические данные | 092.1
[1] [2] [3] [4]
[1] Номинальное давление [2] Номинальный диаметр
[3] Номинальный расход [4] Масса
