Описание

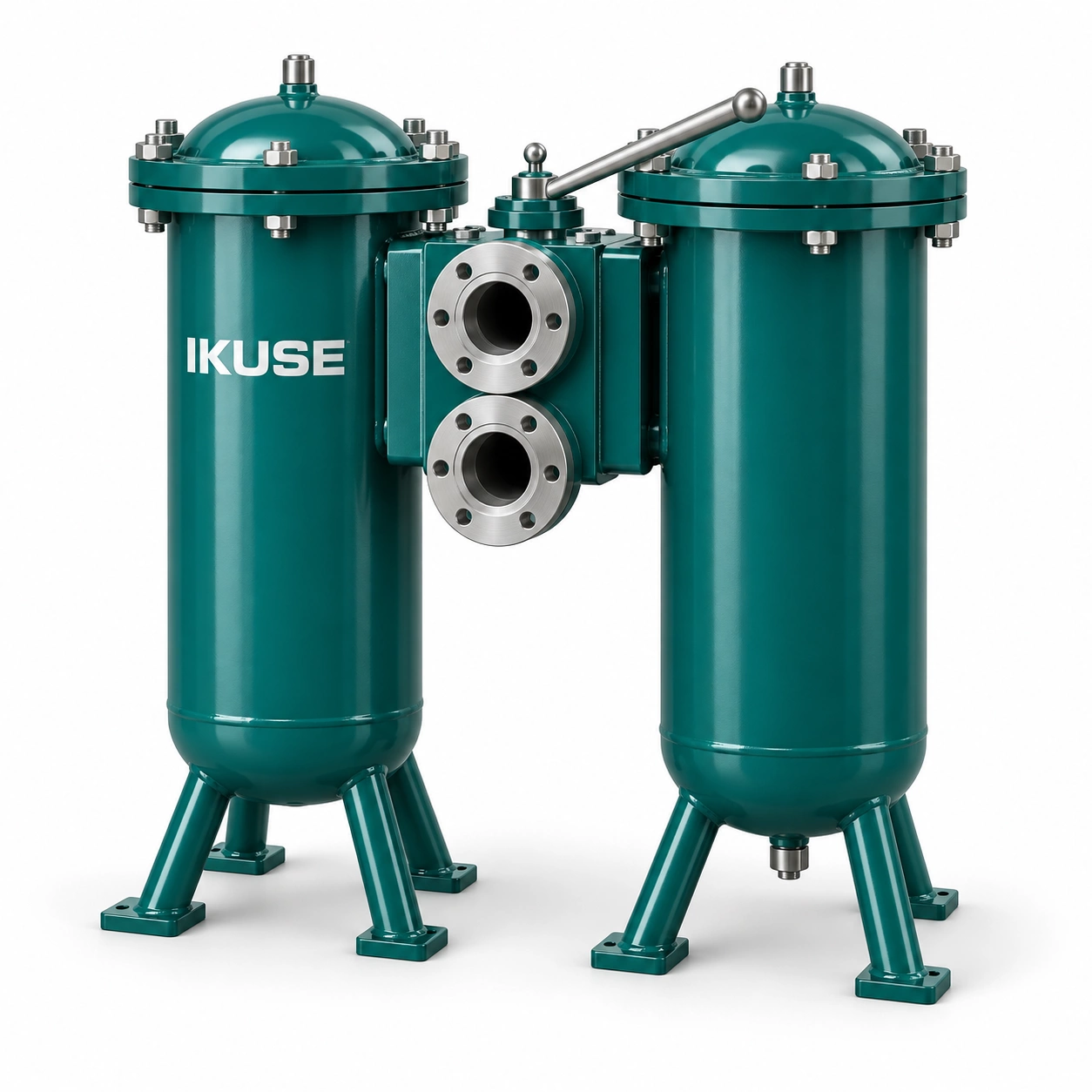

Двухкорпусный сетчатый масляный фильтр с магнитным сердечником. DN50–DN300, номинальное давление 0.63 MPa. Сетчатая фильтрация и улавливание магнитных частиц; переключение рабочего и резервного корпуса.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

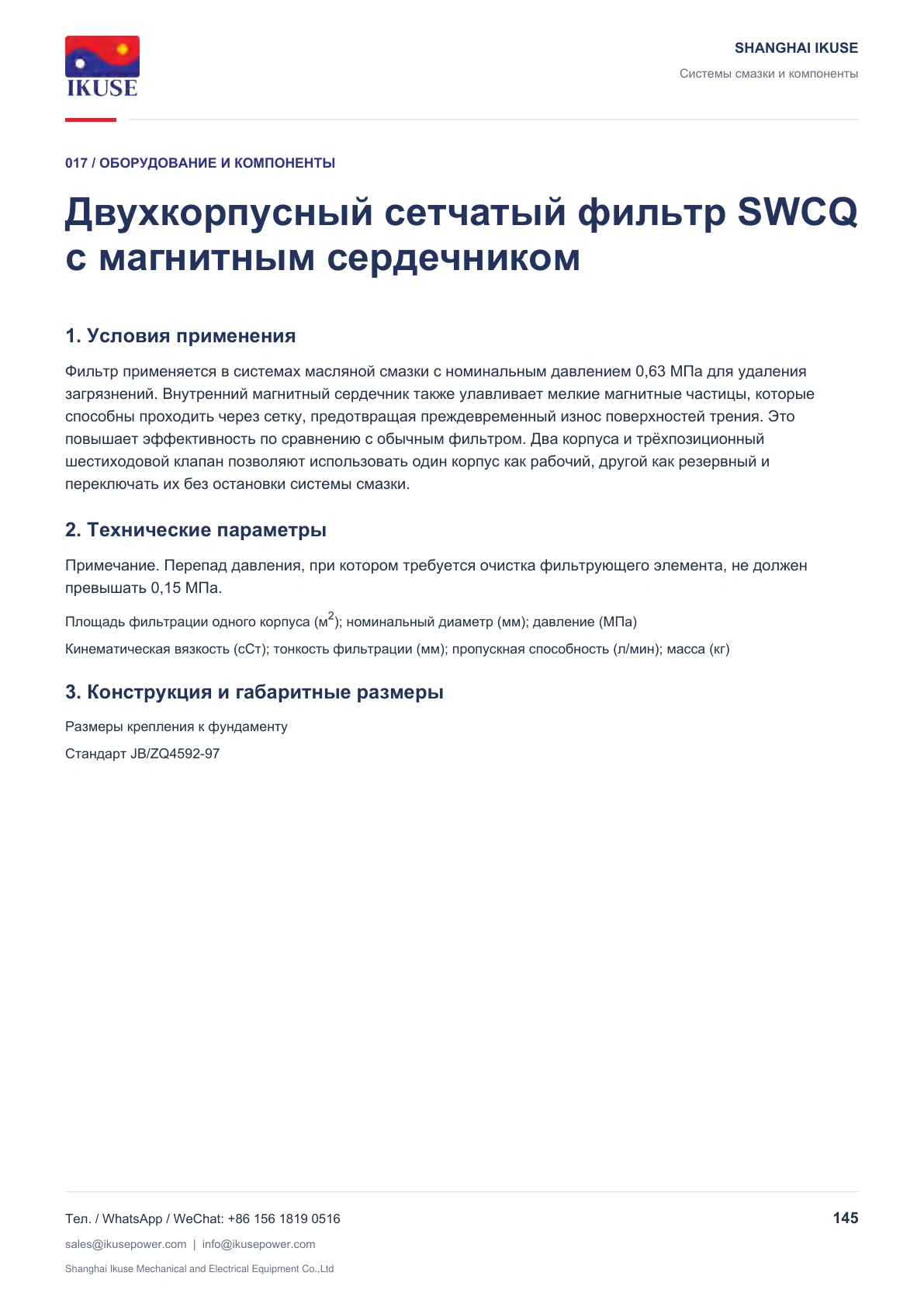

Конструкция и применение
1. Условия применения
Фильтр применяется в системах масляной смазки с номинальным давлением 0,63 МПа для удаления загрязнений. Внутренний магнитный сердечник также улавливает мелкие магнитные частицы, которые способны проходить через сетку, предотвращая преждевременный износ поверхностей трения. Это повышает эффективность по сравнению с обычным фильтром. Два корпуса и трёхпозиционный шестиходовой клапан позволяют использовать один корпус как рабочий, другой как резервный и переключать их без остановки системы смазки.

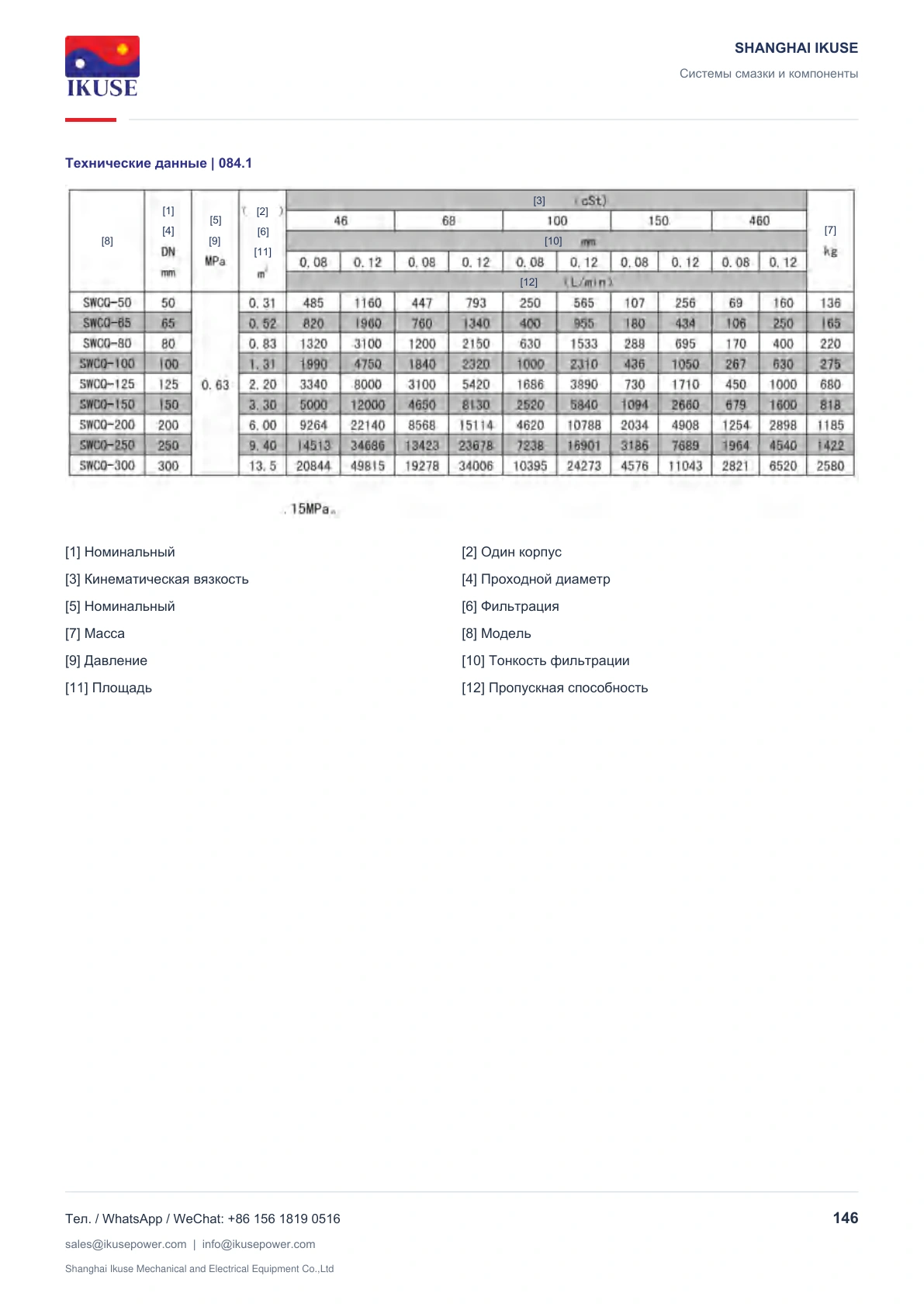

2. Технические параметры
Примечание. Перепад давления, при котором требуется очистка фильтрующего элемента, не должен превышать 0,15 МПа.
Площадь фильтрации одного корпуса (м2); номинальный диаметр (мм); давление (МПа)
Кинематическая вязкость (сСт); тонкость фильтрации (мм); пропускная способность (л/мин); масса (кг)

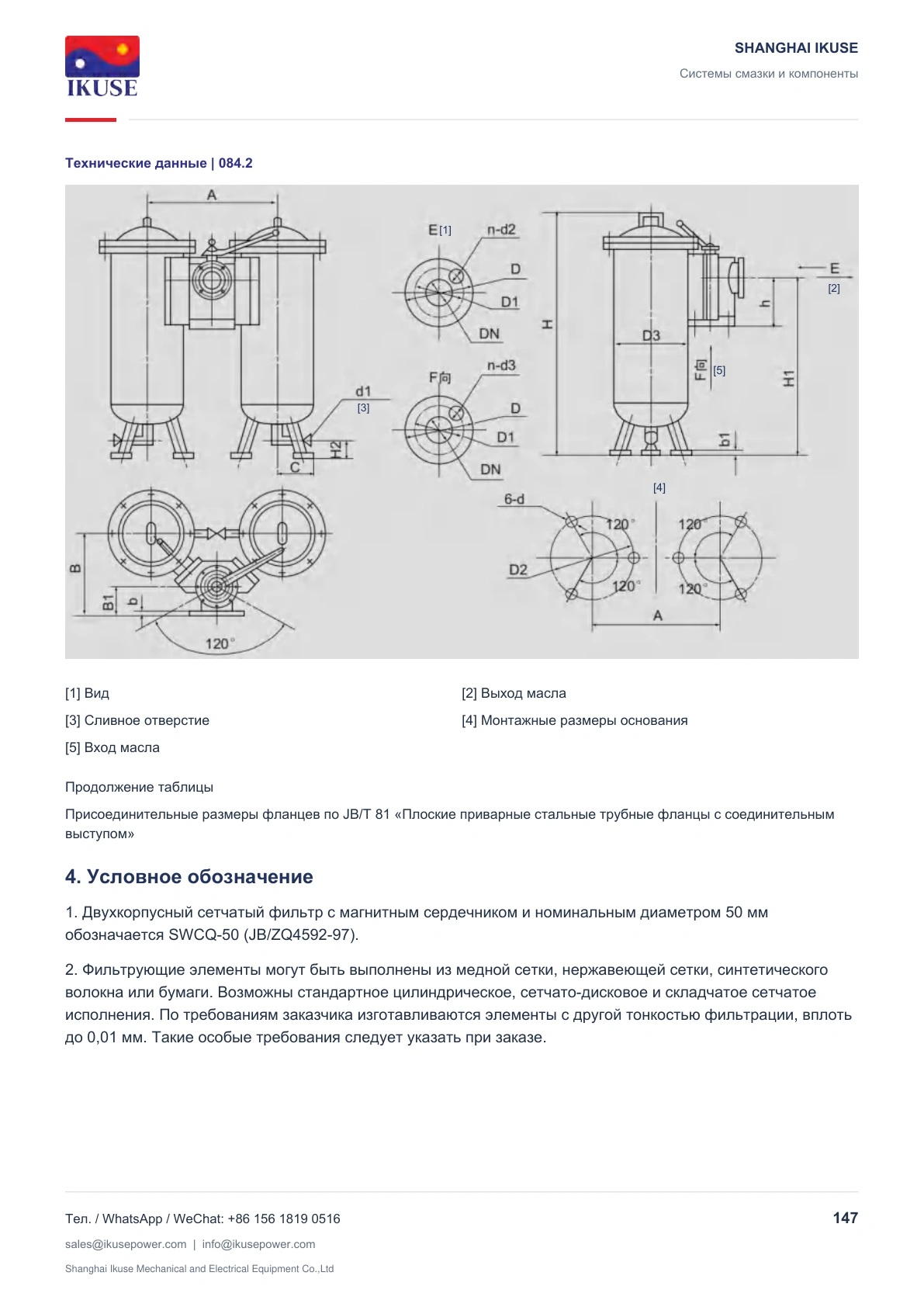

3. Конструкция и габаритные размеры
Размеры крепления к фундаменту
Стандарт JB/ZQ4592-97
Фильтр применяется в системах масляной смазки с номинальным давлением 0,63 МПа для удаления загрязнений. Внутренний магнитный сердечник также улавливает мелкие магнитные частицы, которые способны проходить через сетку, предотвращая преждевременный износ поверхностей трения. Это повышает эффективность по сравнению с обычным фильтром. Два корпуса и трёхпозиционный шестиходовой клапан позволяют использовать один корпус как рабочий, другой как резервный и переключать их без остановки системы смазки.
2. Технические параметры
Примечание. Перепад давления, при котором требуется очистка фильтрующего элемента, не должен превышать 0,15 МПа.
Площадь фильтрации одного корпуса (м2); номинальный диаметр (мм); давление (МПа)
Кинематическая вязкость (сСт); тонкость фильтрации (мм); пропускная способность (л/мин); масса (кг)
3. Конструкция и габаритные размеры
Размеры крепления к фундаменту
Стандарт JB/ZQ4592-97
