Описание
Совмещает магнитную сепарацию с сетчатой фильтрацией в системе масляной смазки. Три типоразмера: HY-1, HY-2, HY-3.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

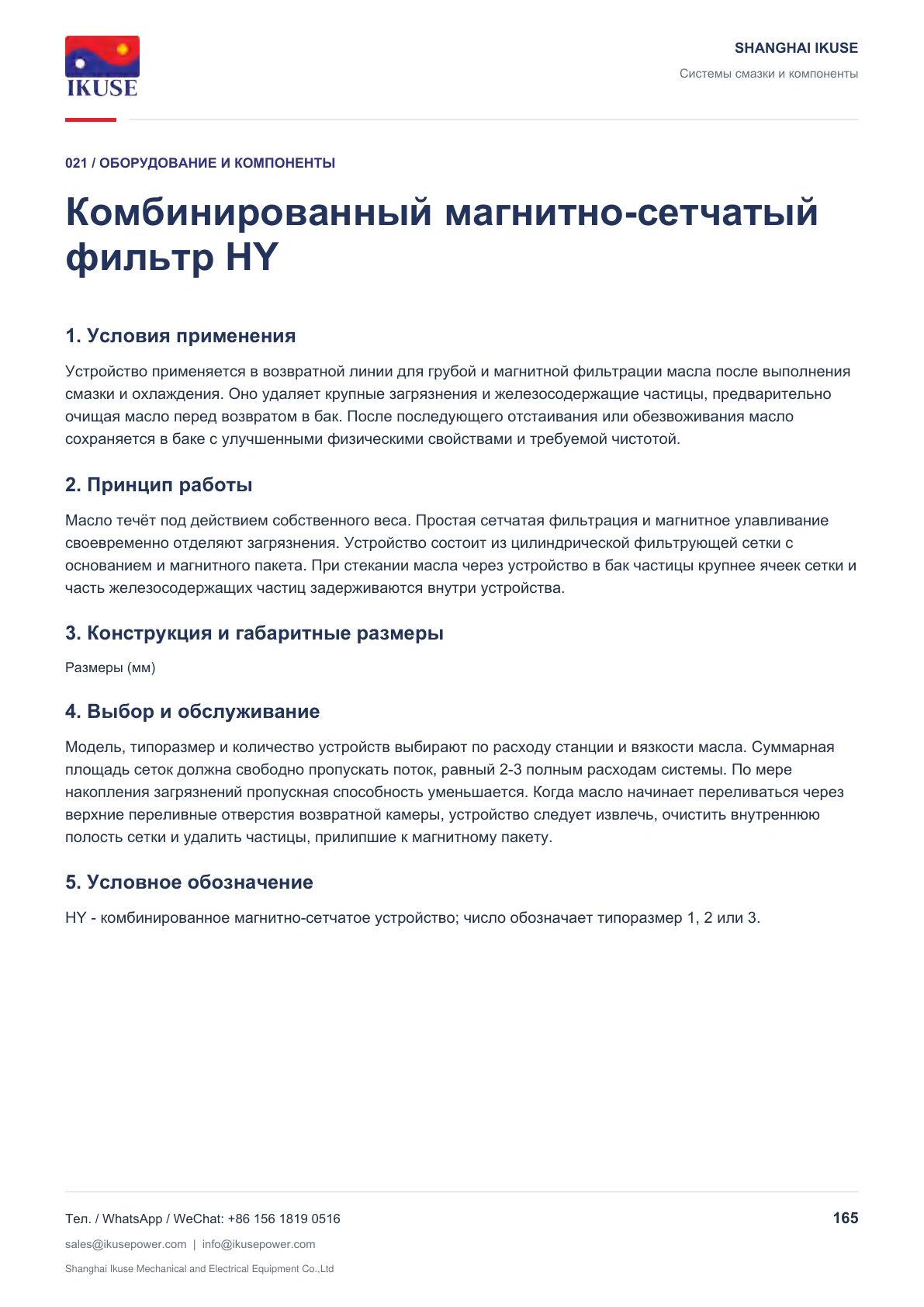

Конструкция и применение
1. Условия применения
Устройство применяется в возвратной линии для грубой и магнитной фильтрации масла после выполнения смазки и охлаждения. Оно удаляет крупные загрязнения и железосодержащие частицы, предварительно очищая масло перед возвратом в бак. После последующего отстаивания или обезвоживания масло сохраняется в баке с улучшенными физическими свойствами и требуемой чистотой.
2. Принцип работы

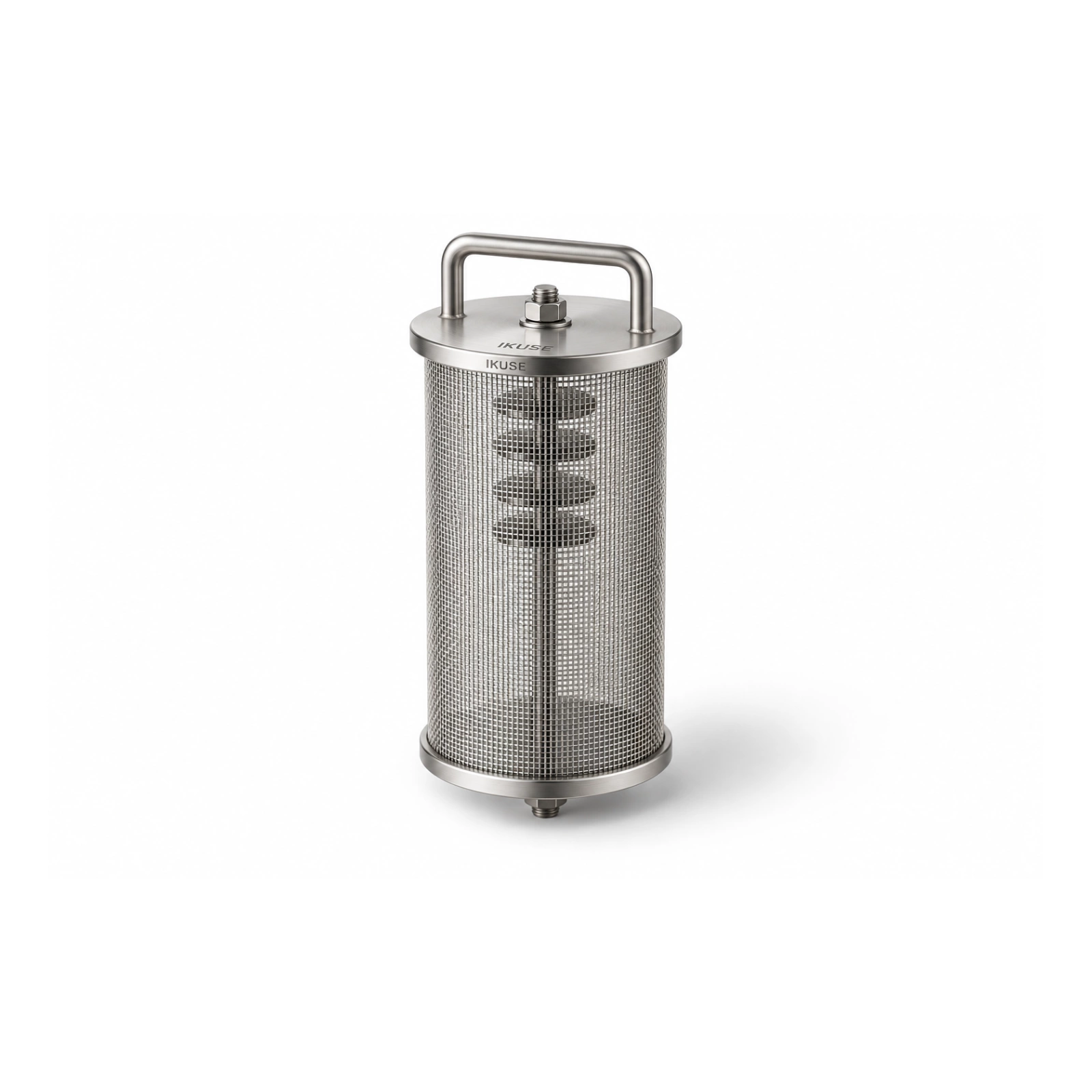

Масло течёт под действием собственного веса. Простая сетчатая фильтрация и магнитное улавливание своевременно отделяют загрязнения. Устройство состоит из цилиндрической фильтрующей сетки с основанием и магнитного пакета. При стекании масла через устройство в бак частицы крупнее ячеек сетки и часть железосодержащих частиц задерживаются внутри устройства.

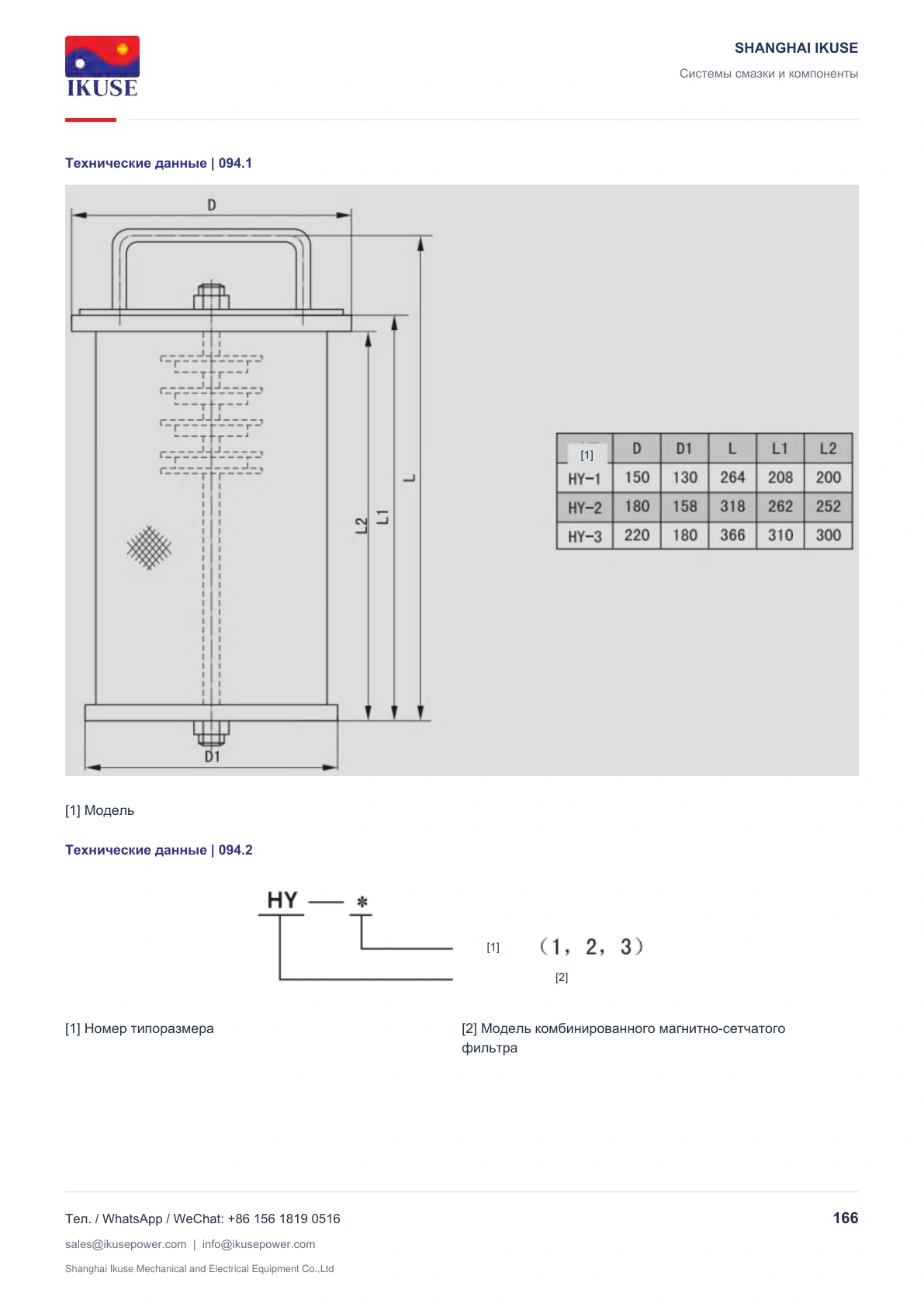

3. Конструкция и габаритные размеры
Размеры (мм)
4. Выбор и обслуживание
Модель, типоразмер и количество устройств выбирают по расходу станции и вязкости масла. Суммарная площадь сеток должна свободно пропускать поток, равный 2-3 полным расходам системы. По мере накопления загрязнений пропускная способность уменьшается. Когда масло начинает переливаться через верхние переливные отверстия возвратной камеры, устройство следует извлечь, очистить внутреннюю полость сетки и удалить частицы, прилипшие к магнитному пакету.
5. Условное обозначение
HY - комбинированное магнитно-сетчатое устройство; число обозначает типоразмер 1, 2 или 3.
