Описание

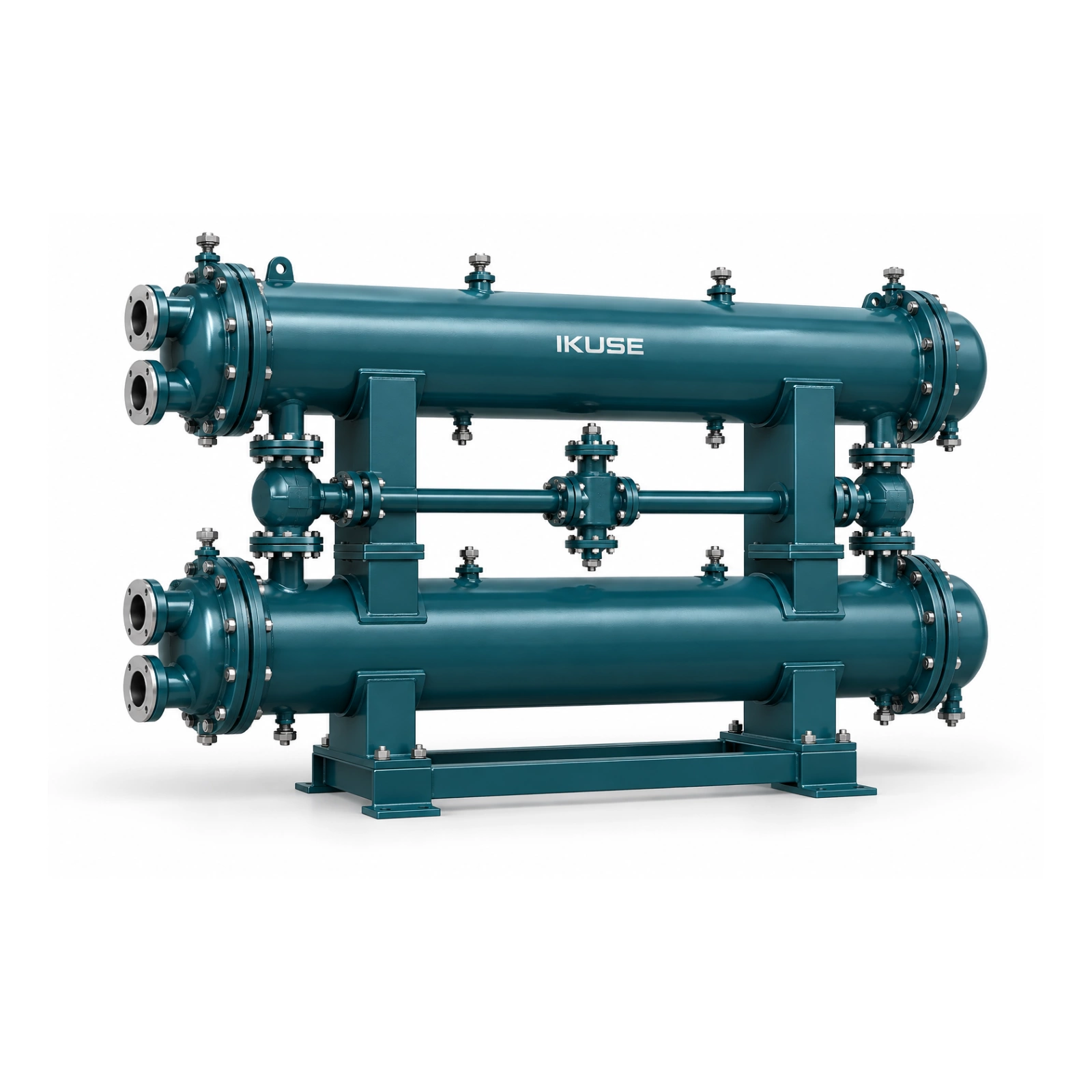

Два кожухотрубных охладителя одинаковой площади с трёхходовым переключающим клапаном: один работает, другой резервный. Каждый рассчитывается на полную тепловую нагрузку системы.
Подбор и эксплуатация
Съёмный трубный пучок облегчает очистку. Обычно применяется горизонтальное исполнение; вертикальную компоновку и материалы выбирайте по среде и месту установки.
Техническая документация

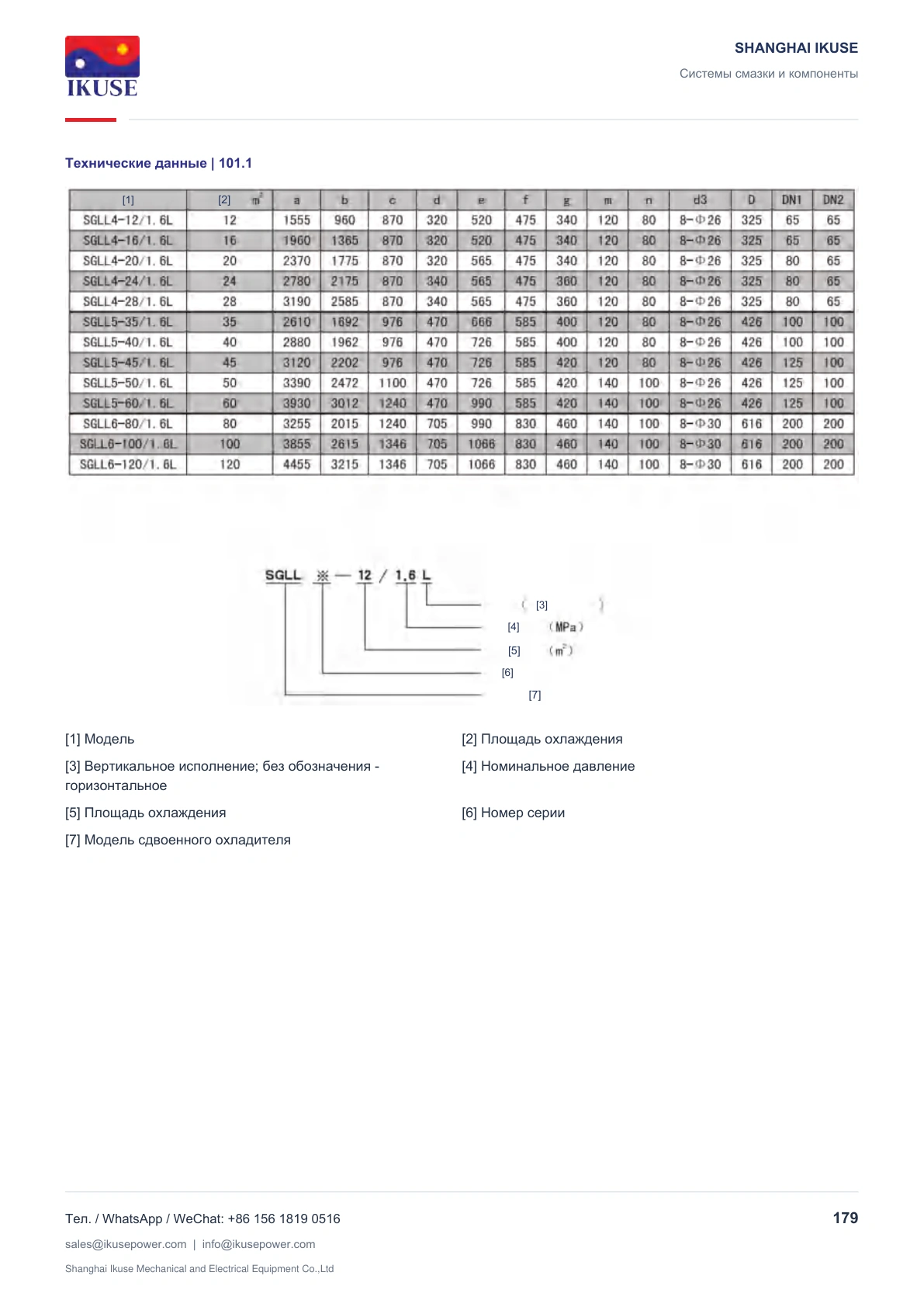

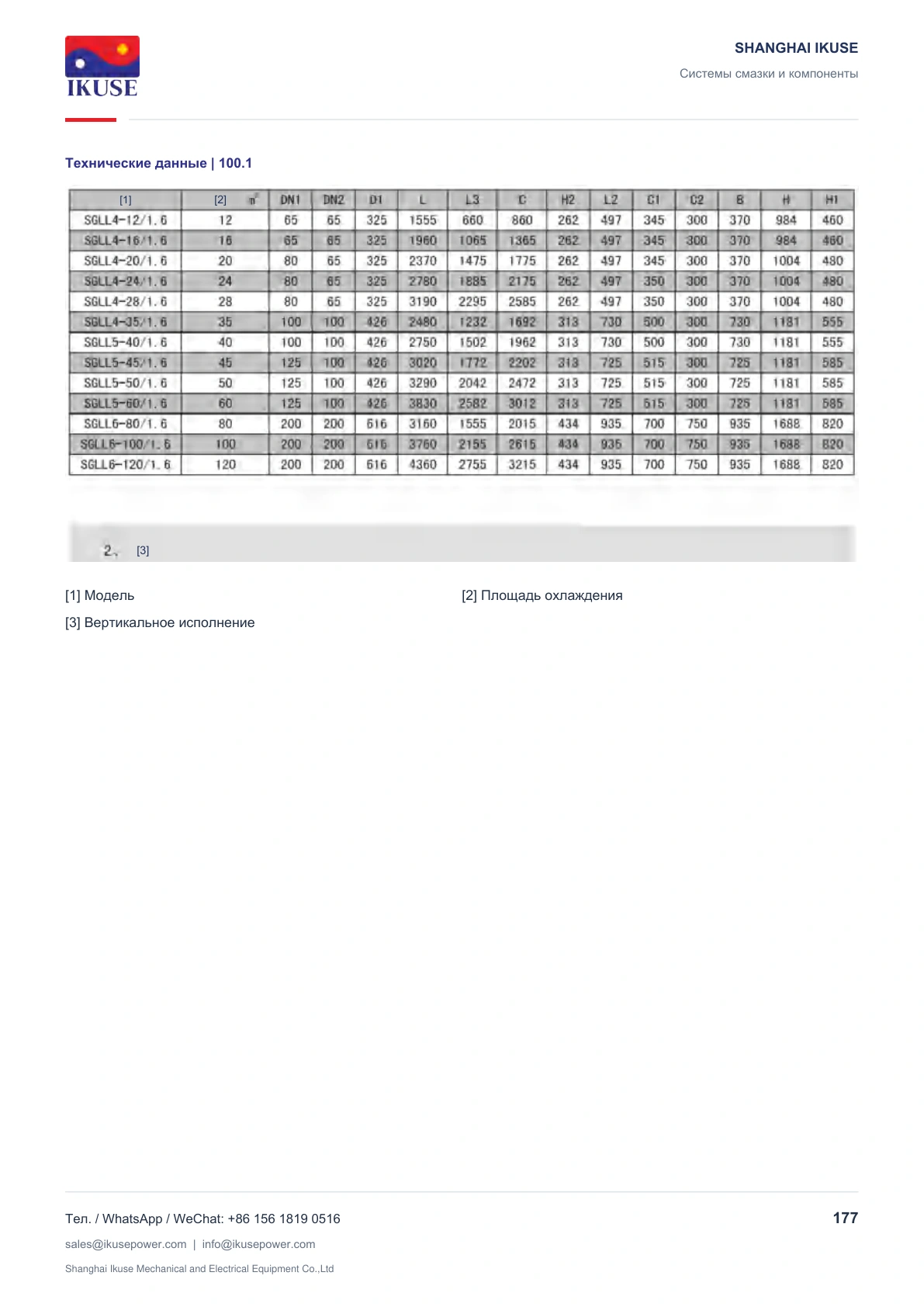

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

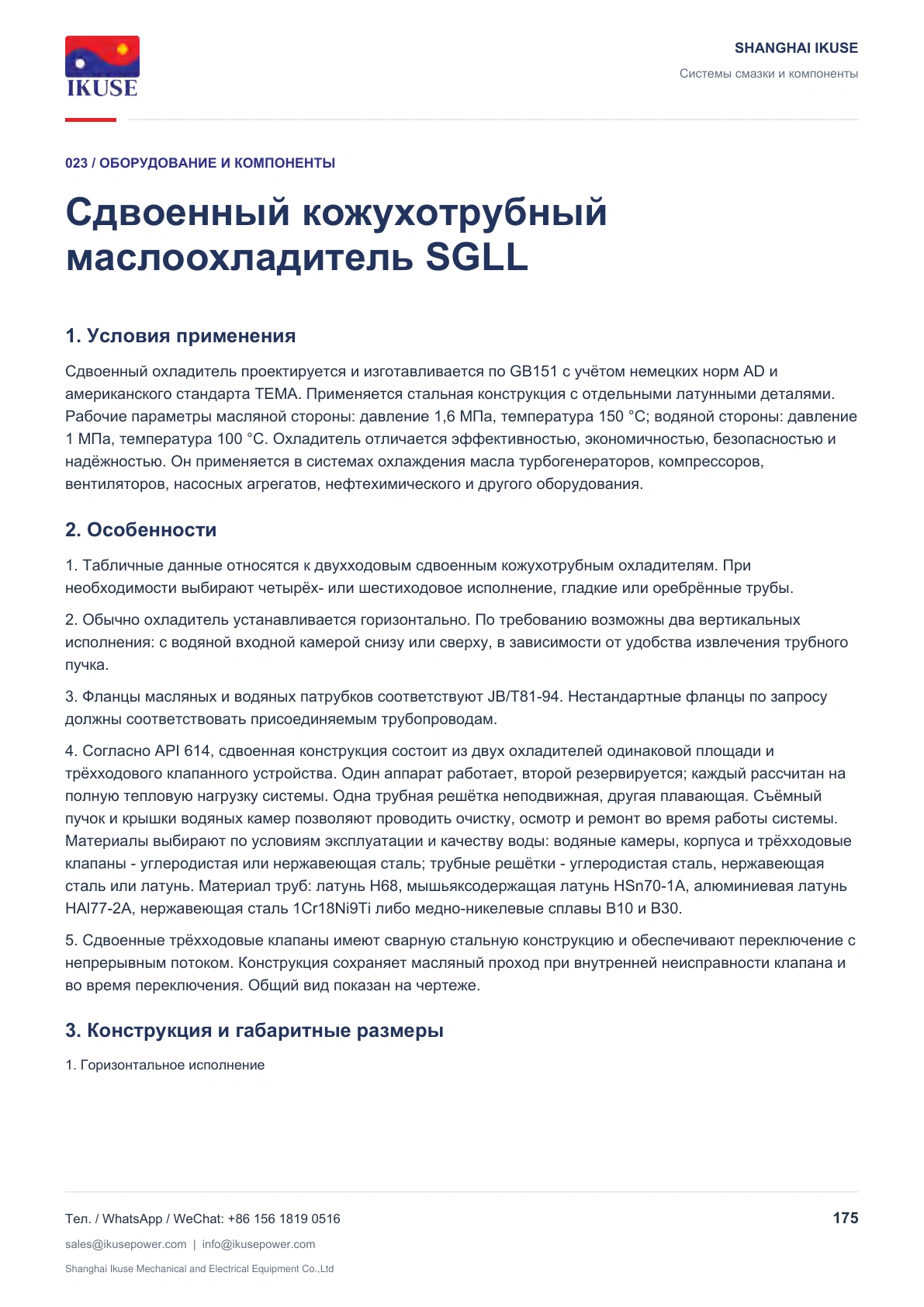

1. Условия применения
Сдвоенный охладитель проектируется и изготавливается по GB151 с учётом немецких норм AD и американского стандарта TEMA. Применяется стальная конструкция с отдельными латунными деталями. Рабочие параметры масляной стороны: давление 1,6 МПа, температура 150 °C; водяной стороны: давление 1 МПа, температура 100 °C. Охладитель отличается эффективностью, экономичностью, безопасностью и надёжностью. Он применяется в системах охлаждения масла турбогенераторов, компрессоров, вентиляторов, насосных агрегатов, нефтехимического и другого оборудования.
2. Особенности
1. Табличные данные относятся к двухходовым сдвоенным кожухотрубным охладителям. При необходимости выбирают четырёх- или шестиходовое исполнение, гладкие или оребрённые трубы.

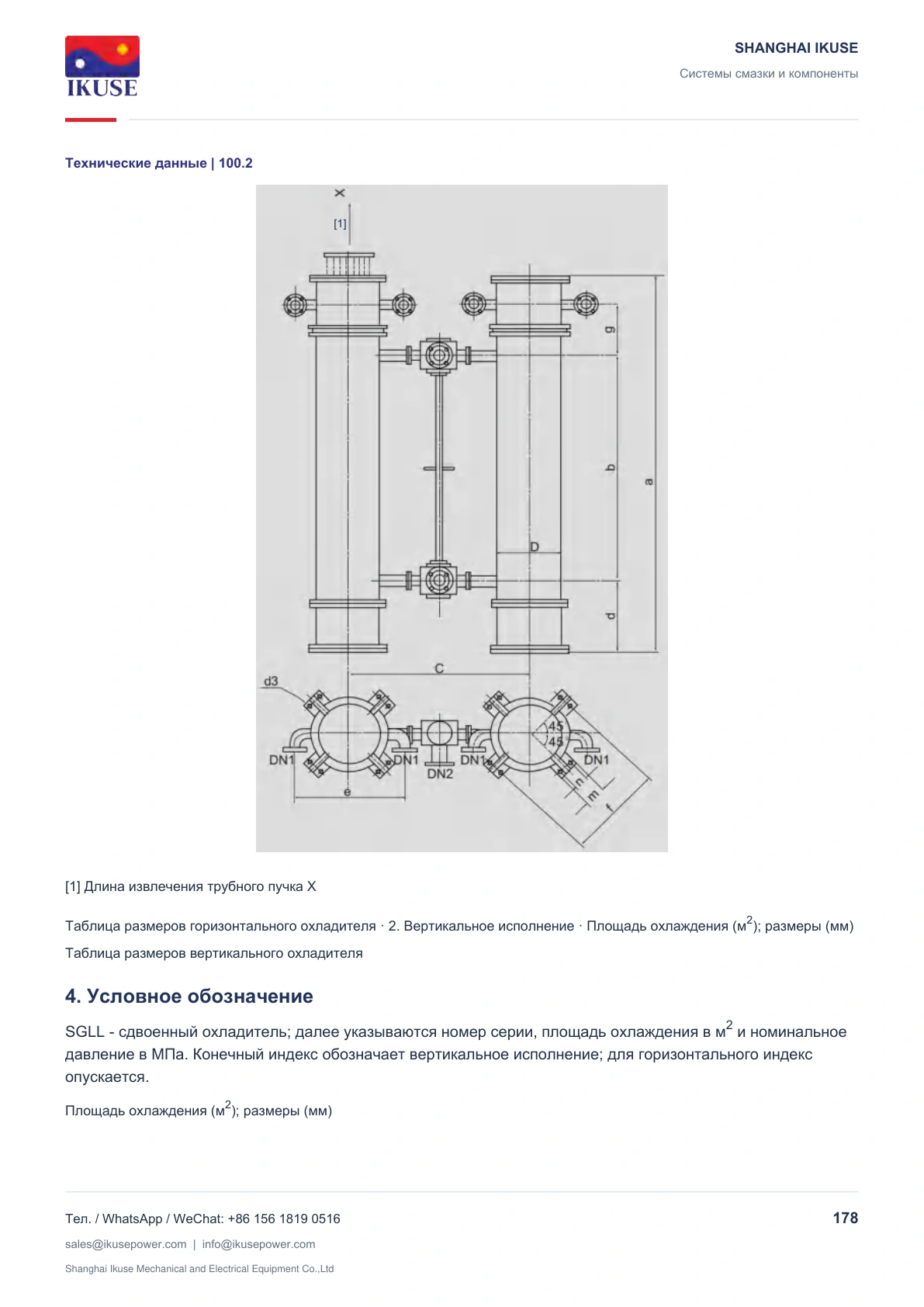

2. Обычно охладитель устанавливается горизонтально. По требованию возможны два вертикальных исполнения: с водяной входной камерой снизу или сверху, в зависимости от удобства извлечения трубного пучка.
3. Фланцы масляных и водяных патрубков соответствуют JB/T81-94. Нестандартные фланцы по запросу должны соответствовать присоединяемым трубопроводам.
4. Согласно API 614, сдвоенная конструкция состоит из двух охладителей одинаковой площади и трёхходового клапанного устройства. Один аппарат работает, второй резервируется; каждый рассчитан на полную тепловую нагрузку системы. Одна трубная решётка неподвижная, другая плавающая. Съёмный пучок и крышки водяных камер позволяют проводить очистку, осмотр и ремонт во время работы системы. Материалы выбирают по условиям эксплуатации и качеству воды: водяные камеры, корпуса и трёхходовые клапаны - углеродистая или нержавеющая сталь; трубные решётки - углеродистая сталь, нержавеющая сталь или латунь. Материал труб: латунь H68, мышьяксодержащая латунь HSn70-1A, алюминиевая латунь HAl77-2A, нержавеющая сталь 1Cr18Ni9Ti либо медно-никелевые сплавы B10 и B30.

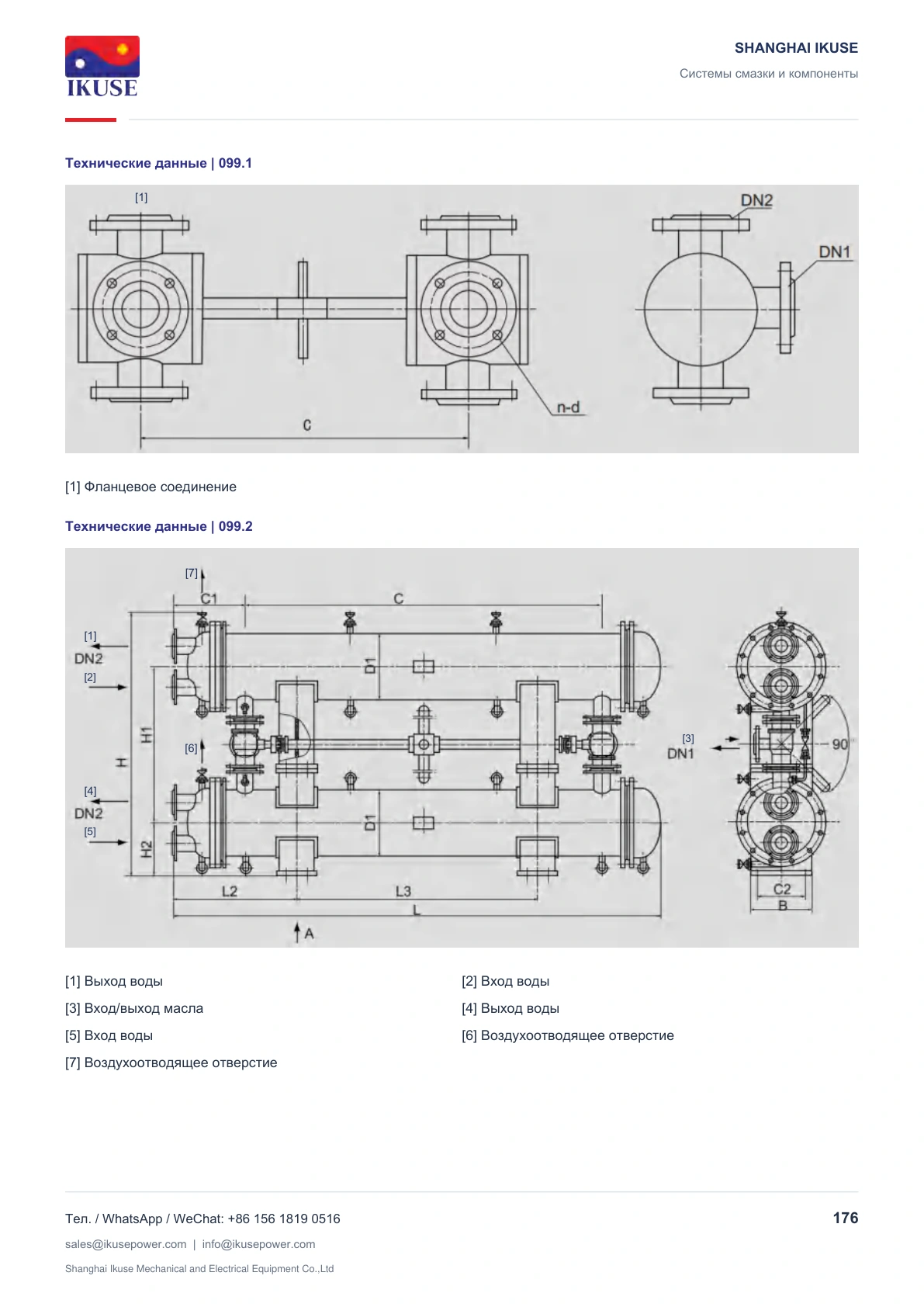

5. Сдвоенные трёхходовые клапаны имеют сварную стальную конструкцию и обеспечивают переключение с непрерывным потоком. Конструкция сохраняет масляный проход при внутренней неисправности клапана и во время переключения. Общий вид показан на чертеже.
3. Конструкция и габаритные размеры
1. Горизонтальное исполнение
Сдвоенный охладитель проектируется и изготавливается по GB151 с учётом немецких норм AD и американского стандарта TEMA. Применяется стальная конструкция с отдельными латунными деталями. Рабочие параметры масляной стороны: давление 1,6 МПа, температура 150 °C; водяной стороны: давление 1 МПа, температура 100 °C. Охладитель отличается эффективностью, экономичностью, безопасностью и надёжностью. Он применяется в системах охлаждения масла турбогенераторов, компрессоров, вентиляторов, насосных агрегатов, нефтехимического и другого оборудования.
2. Особенности
1. Табличные данные относятся к двухходовым сдвоенным кожухотрубным охладителям. При необходимости выбирают четырёх- или шестиходовое исполнение, гладкие или оребрённые трубы.
2. Обычно охладитель устанавливается горизонтально. По требованию возможны два вертикальных исполнения: с водяной входной камерой снизу или сверху, в зависимости от удобства извлечения трубного пучка.
3. Фланцы масляных и водяных патрубков соответствуют JB/T81-94. Нестандартные фланцы по запросу должны соответствовать присоединяемым трубопроводам.
4. Согласно API 614, сдвоенная конструкция состоит из двух охладителей одинаковой площади и трёхходового клапанного устройства. Один аппарат работает, второй резервируется; каждый рассчитан на полную тепловую нагрузку системы. Одна трубная решётка неподвижная, другая плавающая. Съёмный пучок и крышки водяных камер позволяют проводить очистку, осмотр и ремонт во время работы системы. Материалы выбирают по условиям эксплуатации и качеству воды: водяные камеры, корпуса и трёхходовые клапаны - углеродистая или нержавеющая сталь; трубные решётки - углеродистая сталь, нержавеющая сталь или латунь. Материал труб: латунь H68, мышьяксодержащая латунь HSn70-1A, алюминиевая латунь HAl77-2A, нержавеющая сталь 1Cr18Ni9Ti либо медно-никелевые сплавы B10 и B30.
5. Сдвоенные трёхходовые клапаны имеют сварную стальную конструкцию и обеспечивают переключение с непрерывным потоком. Конструкция сохраняет масляный проход при внутренней неисправности клапана и во время переключения. Общий вид показан на чертеже.
3. Конструкция и габаритные размеры
1. Горизонтальное исполнение
