Описание
SPL — двухкорпусная, DPL — однокорпусная серия. Проволочные сетчатые диски фильтруют смазочное масло. SPL допускает очистку резервного корпуса после переключения рабочего потока.
Подбор и эксплуатация
Максимальная температура 95°C, максимальное рабочее давление 0.8 MPa. Очищайте элемент при перепаде 0.15 MPa.
Техническая документация

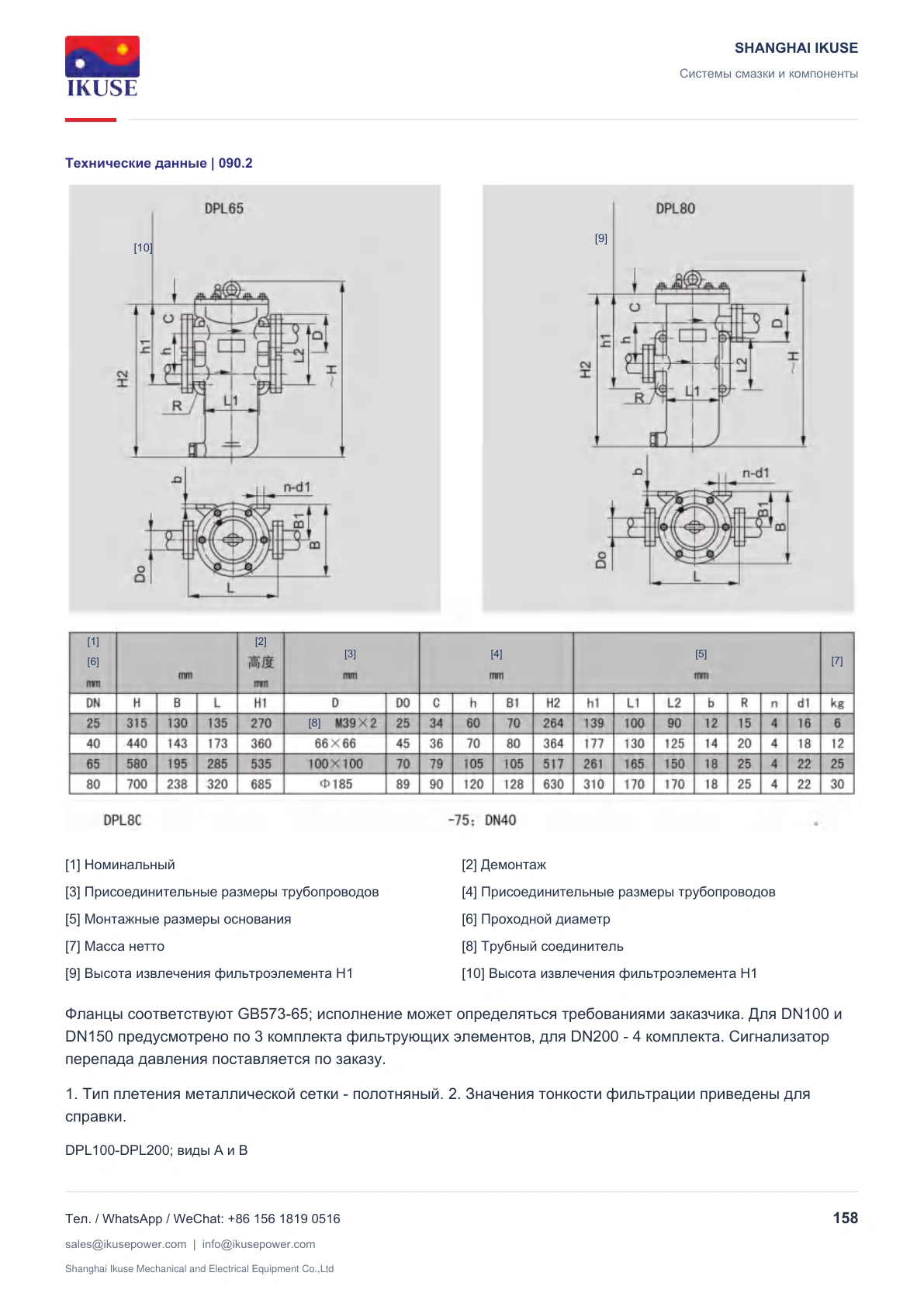

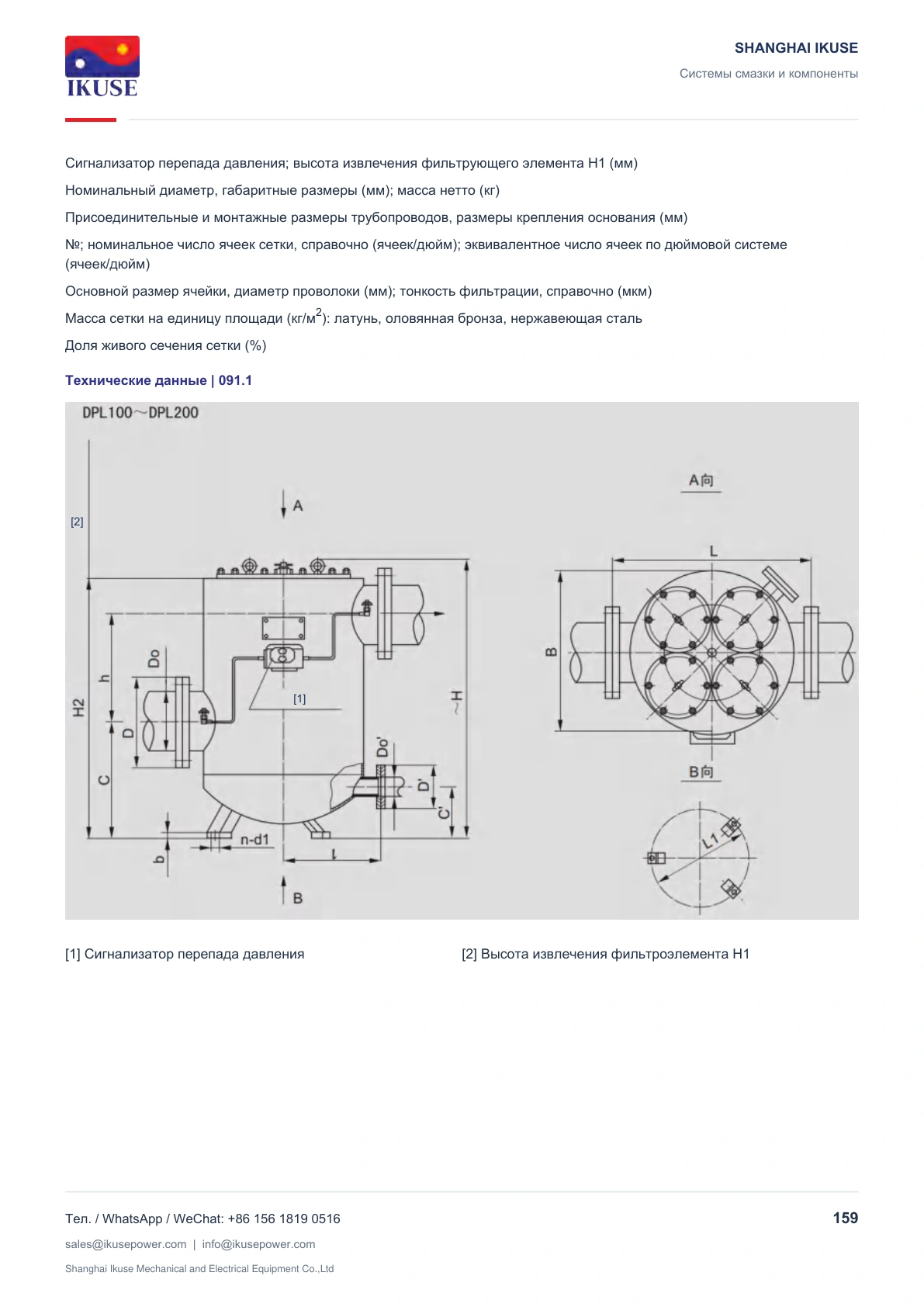

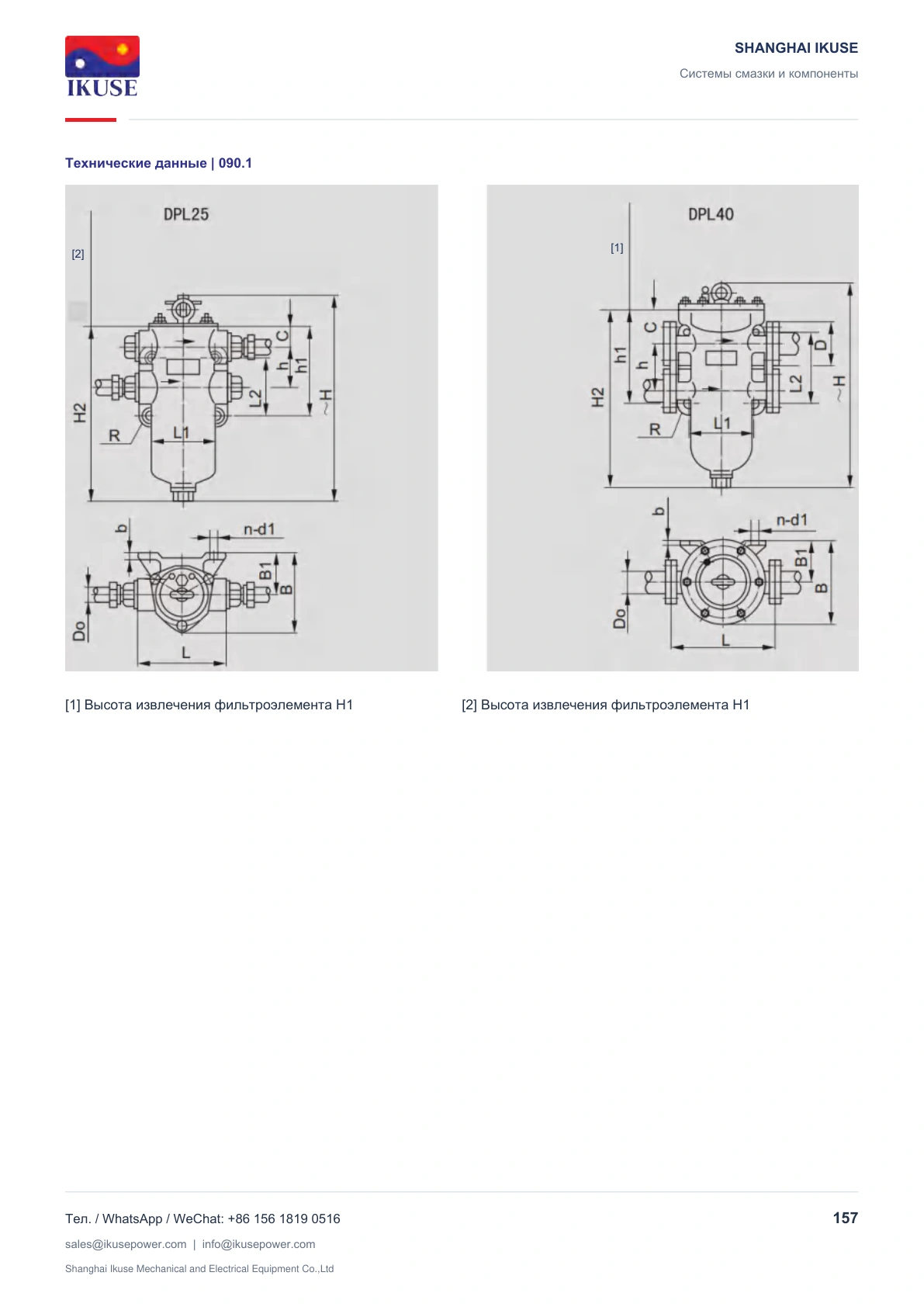

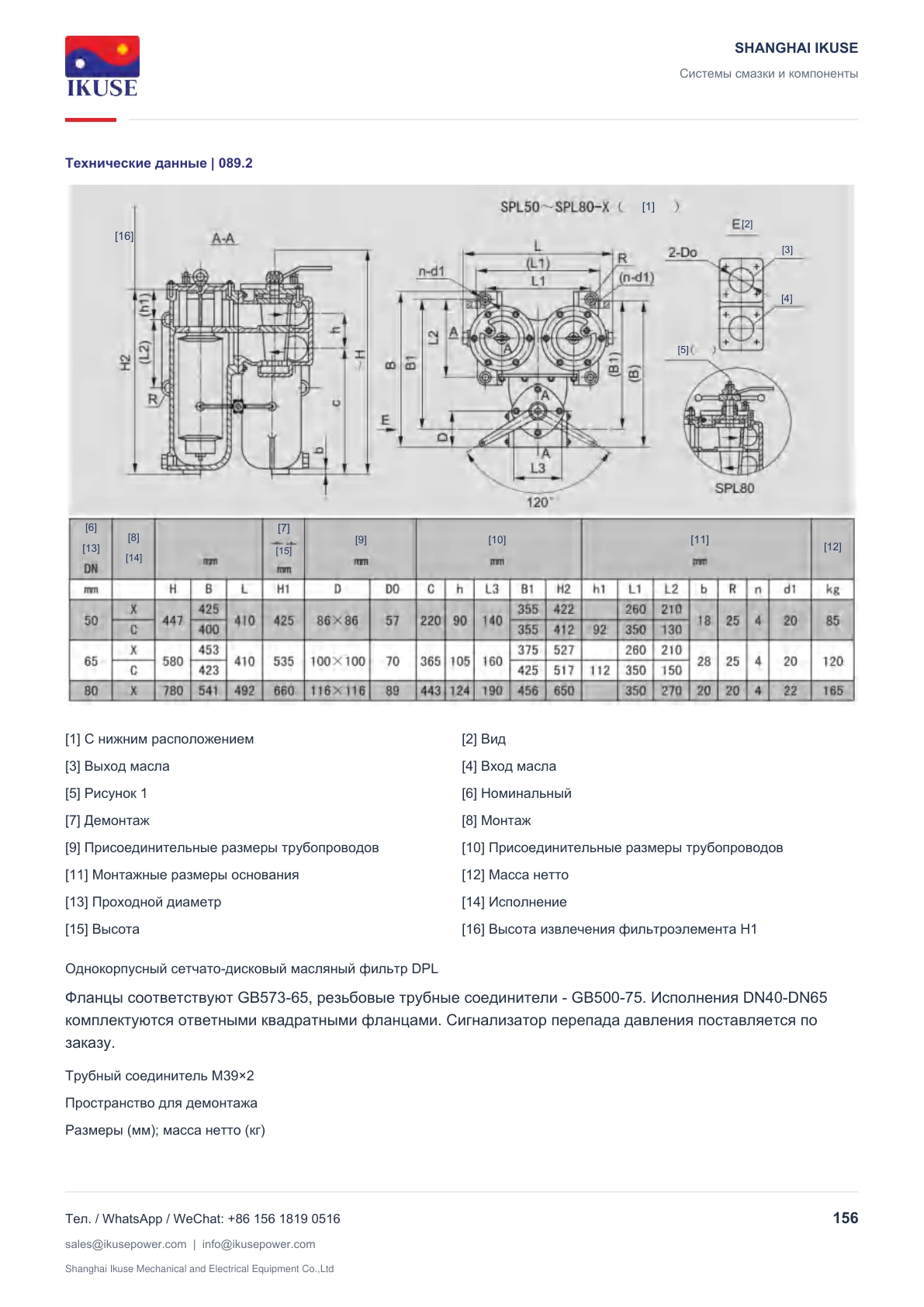

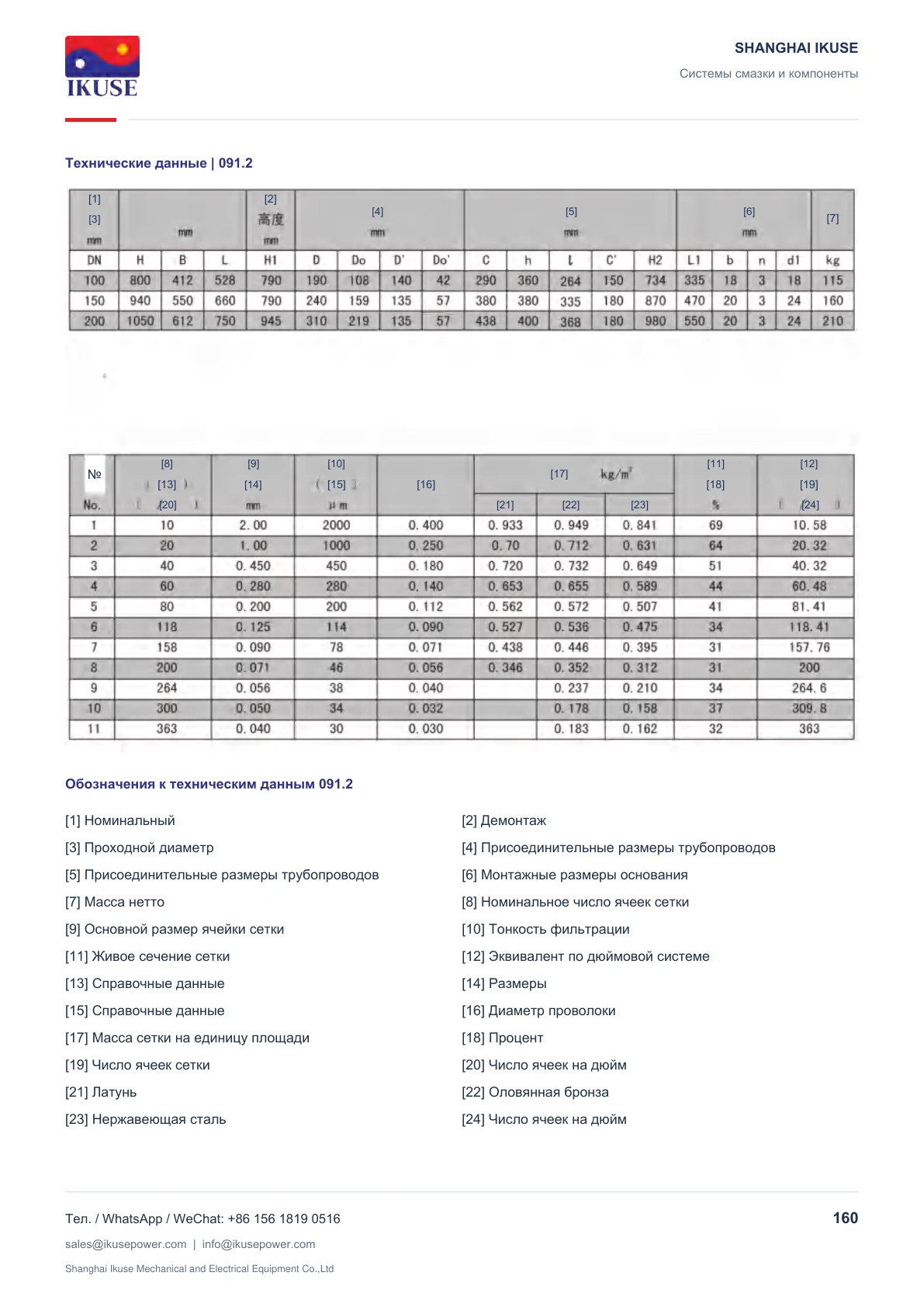

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

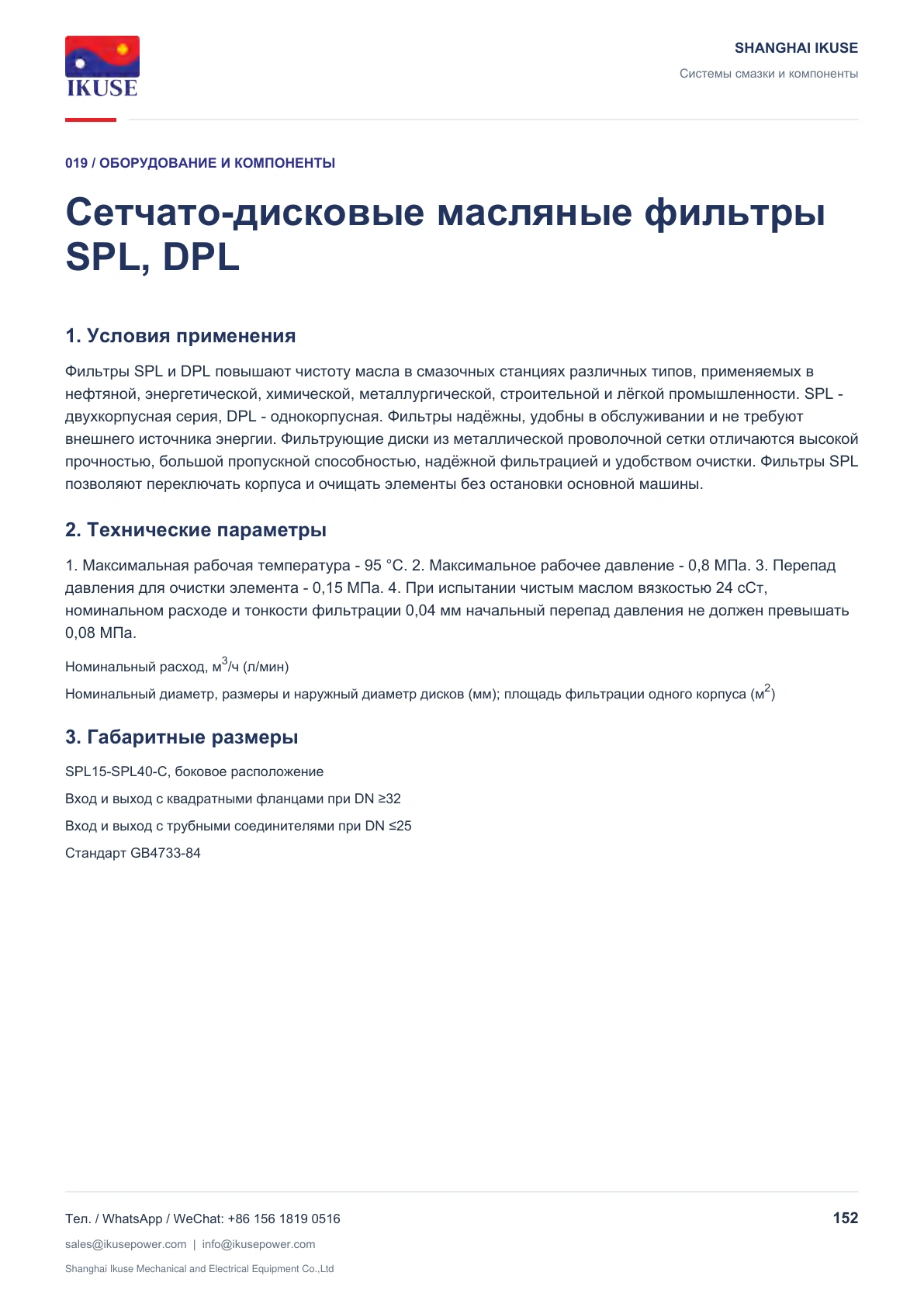

Конструкция и применение
1. Условия применения
Фильтры SPL и DPL повышают чистоту масла в смазочных станциях различных типов, применяемых в нефтяной, энергетической, химической, металлургической, строительной и лёгкой промышленности. SPL - двухкорпусная серия, DPL - однокорпусная. Фильтры надёжны, удобны в обслуживании и не требуют внешнего источника энергии. Фильтрующие диски из металлической проволочной сетки отличаются высокой прочностью, большой пропускной способностью, надёжной фильтрацией и удобством очистки. Фильтры SPL позволяют переключать корпуса и очищать элементы без остановки основной машины.
2. Технические параметры
1. Максимальная рабочая температура - 95 °C. 2. Максимальное рабочее давление - 0,8 МПа. 3. Перепад давления для очистки элемента - 0,15 МПа. 4. При испытании чистым маслом вязкостью 24 сСт, номинальном расходе и тонкости фильтрации 0,04 мм начальный перепад давления не должен превышать 0,08 МПа.

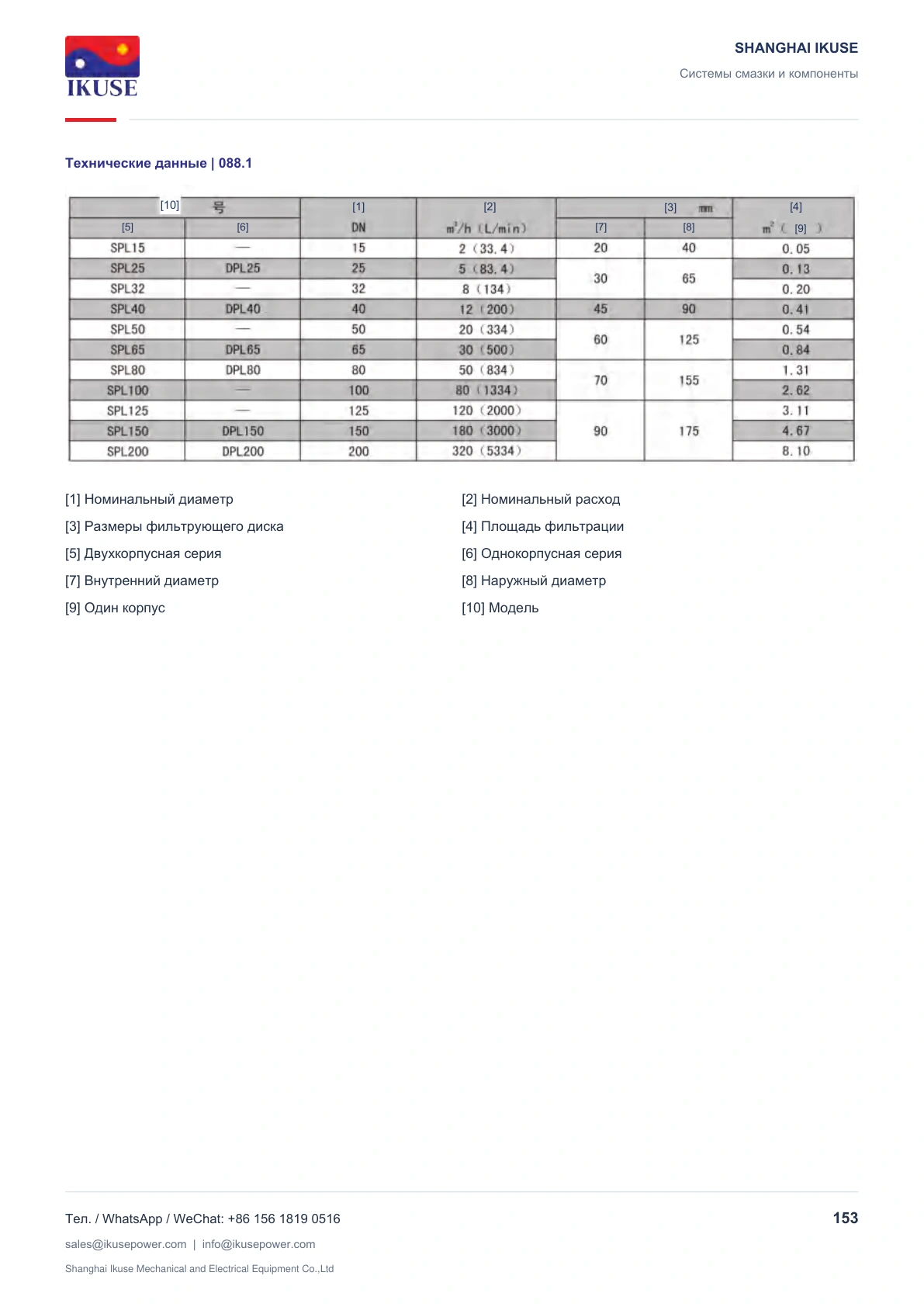

Номинальный расход, м3/ч (л/мин) Номинальный диаметр, размеры и наружный диаметр дисков (мм); площадь фильтрации одного корпуса (м2)
3. Габаритные размеры

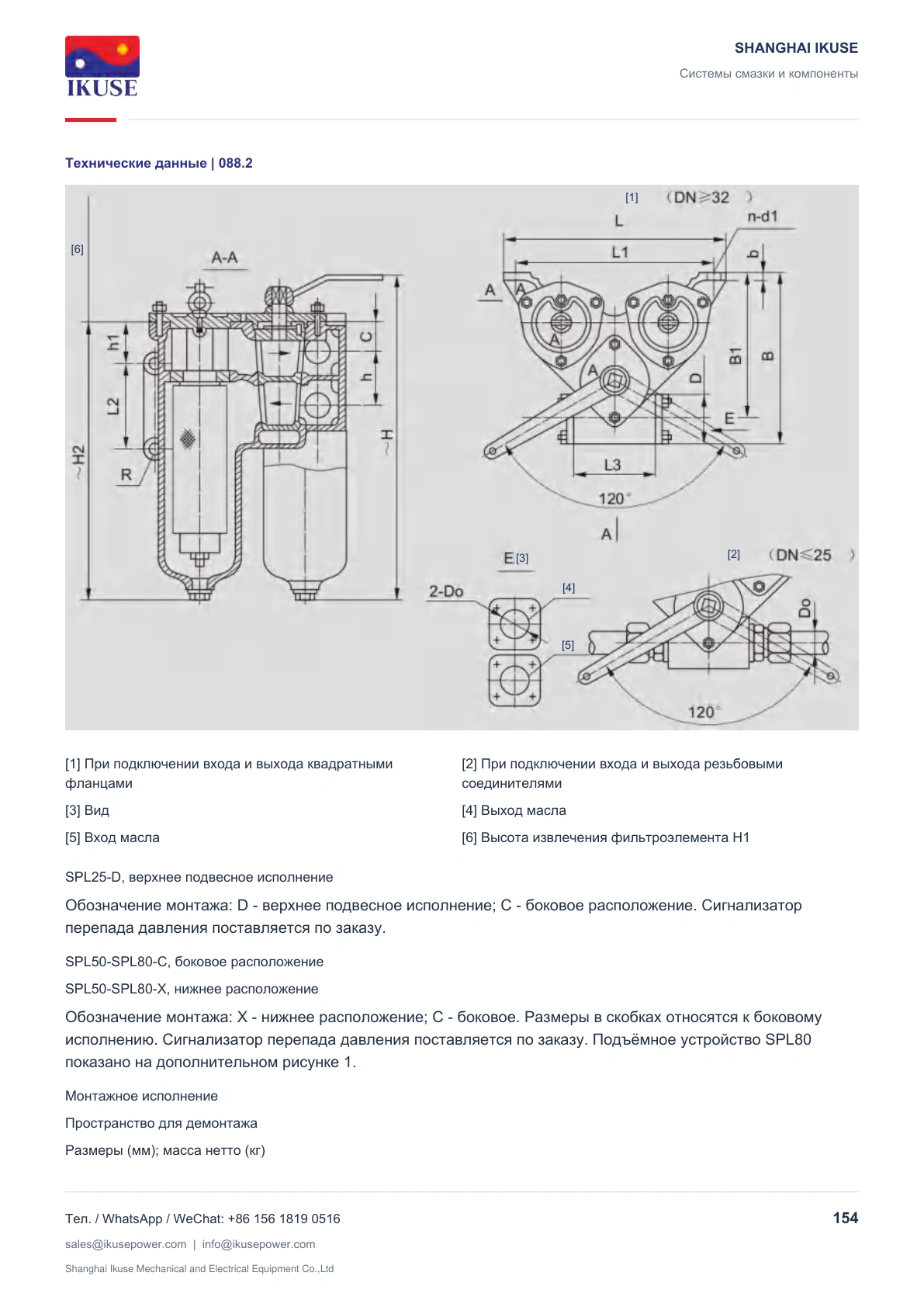

SPL15-SPL40-C, боковое расположение
Вход и выход с квадратными фланцами при DN ≥32
Вход и выход с трубными соединителями при DN ≤25
Стандарт GB4733-84
