Описание
Масляный фильтрующий агрегат из двух корпусов и переключающего клапана, DN32–DN150. Позволяет переключать рабочий и резервный корпус. Пропускная способность зависит от кинематической вязкости масла и тонкости фильтрации.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

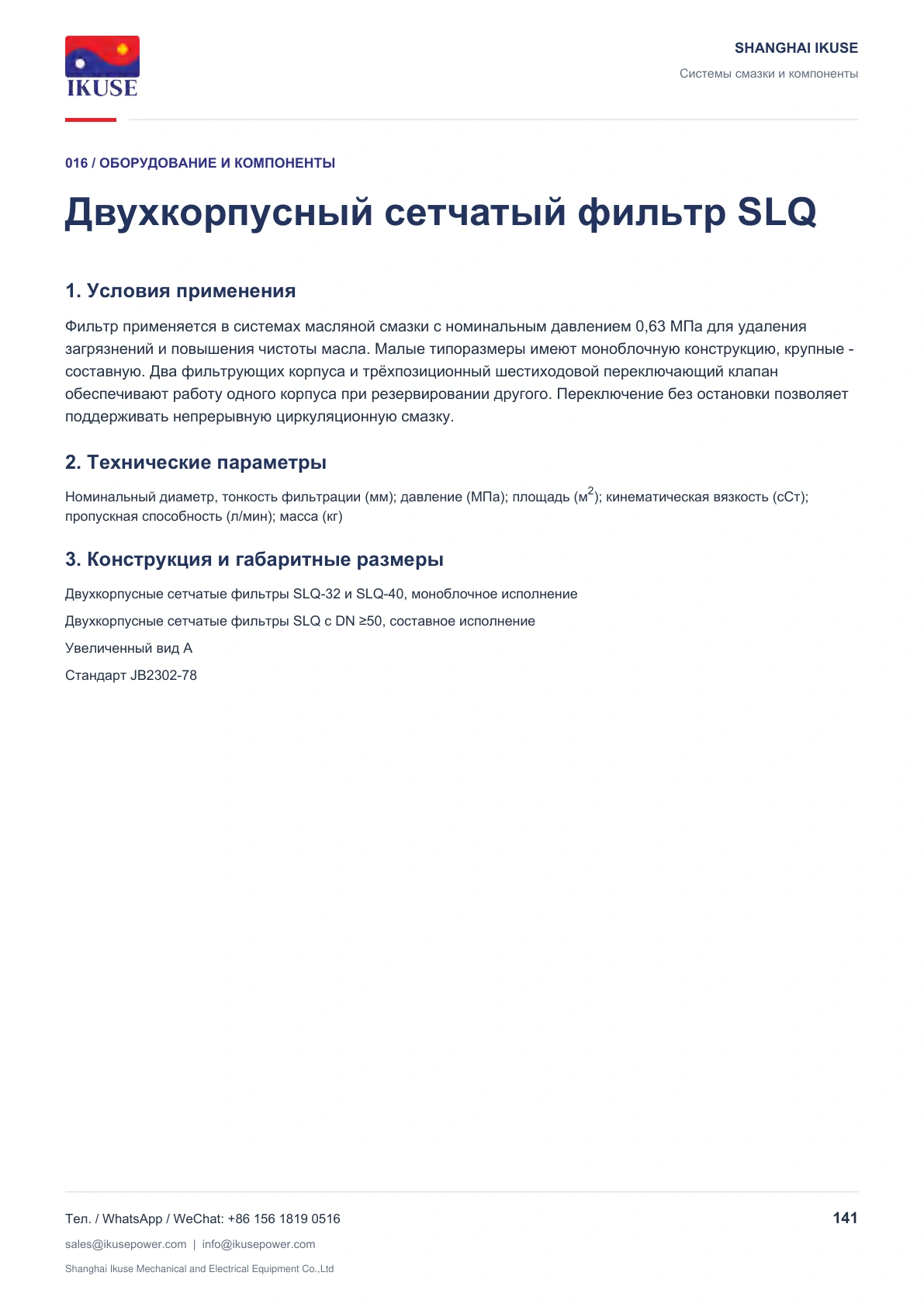

Конструкция и применение
1. Условия применения
Фильтр применяется в системах масляной смазки с номинальным давлением 0,63 МПа для удаления загрязнений и повышения чистоты масла. Малые типоразмеры имеют моноблочную конструкцию, крупные - составную. Два фильтрующих корпуса и трёхпозиционный шестиходовой переключающий клапан обеспечивают работу одного корпуса при резервировании другого. Переключение без остановки позволяет поддерживать непрерывную циркуляционную смазку.

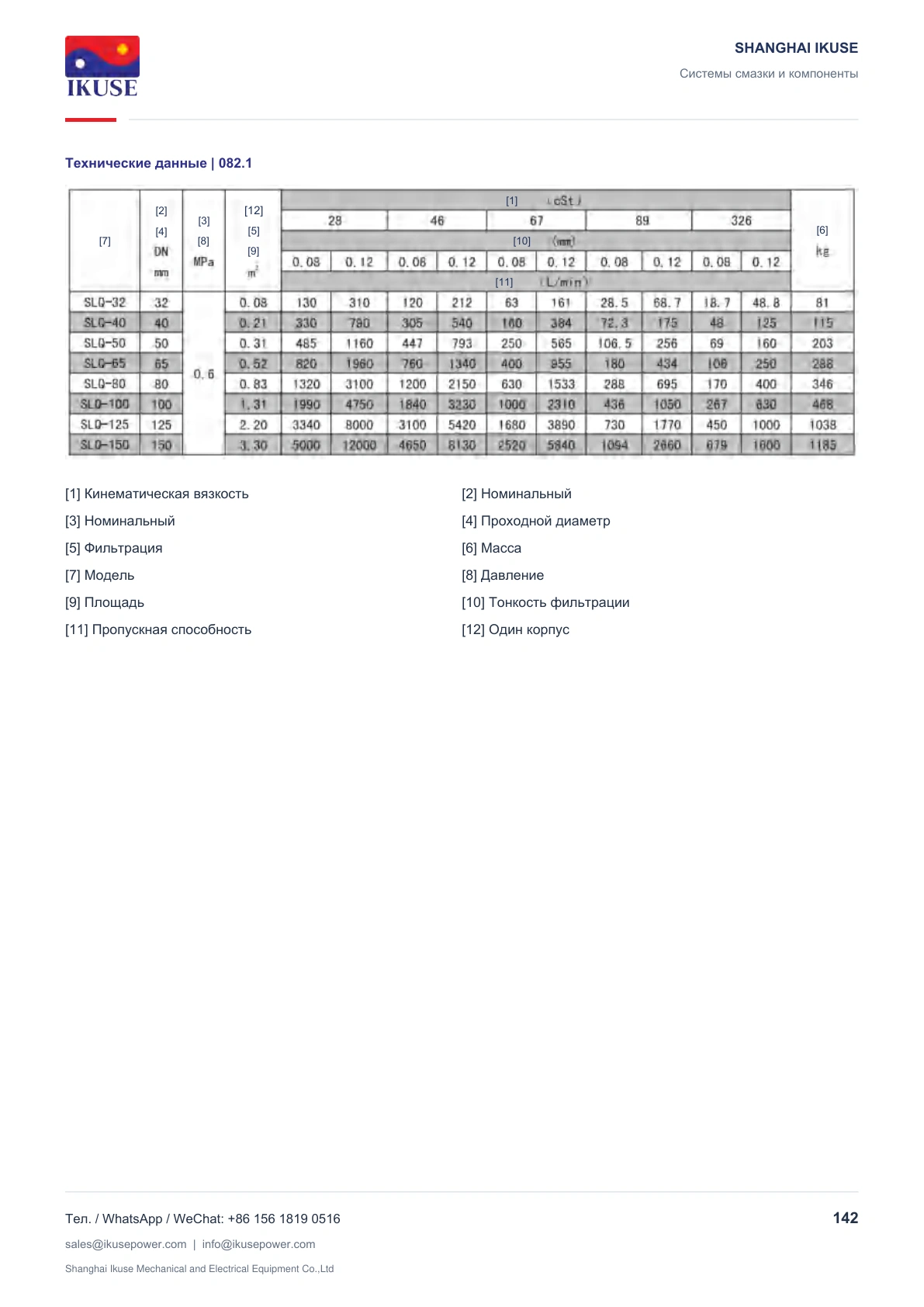

2. Технические параметры
Номинальный диаметр, тонкость фильтрации (мм); давление (МПа); площадь (м2); кинематическая вязкость (сСт); пропускная способность (л/мин); масса (кг)

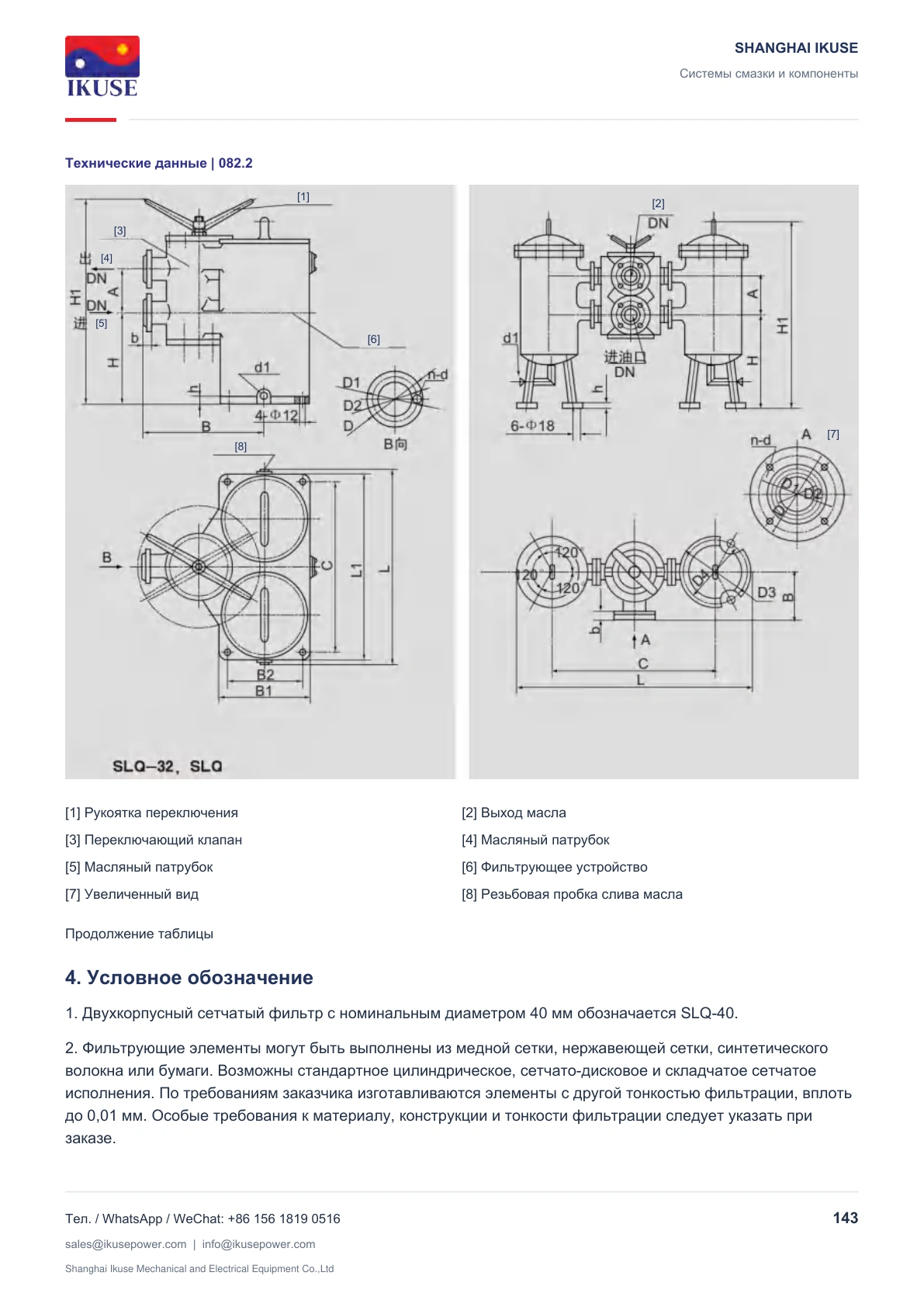

3. Конструкция и габаритные размеры
Двухкорпусные сетчатые фильтры SLQ-32 и SLQ-40, моноблочное исполнение
Двухкорпусные сетчатые фильтры SLQ с DN ≥50, составное исполнение
Увеличенный вид A
Стандарт JB2302-78
