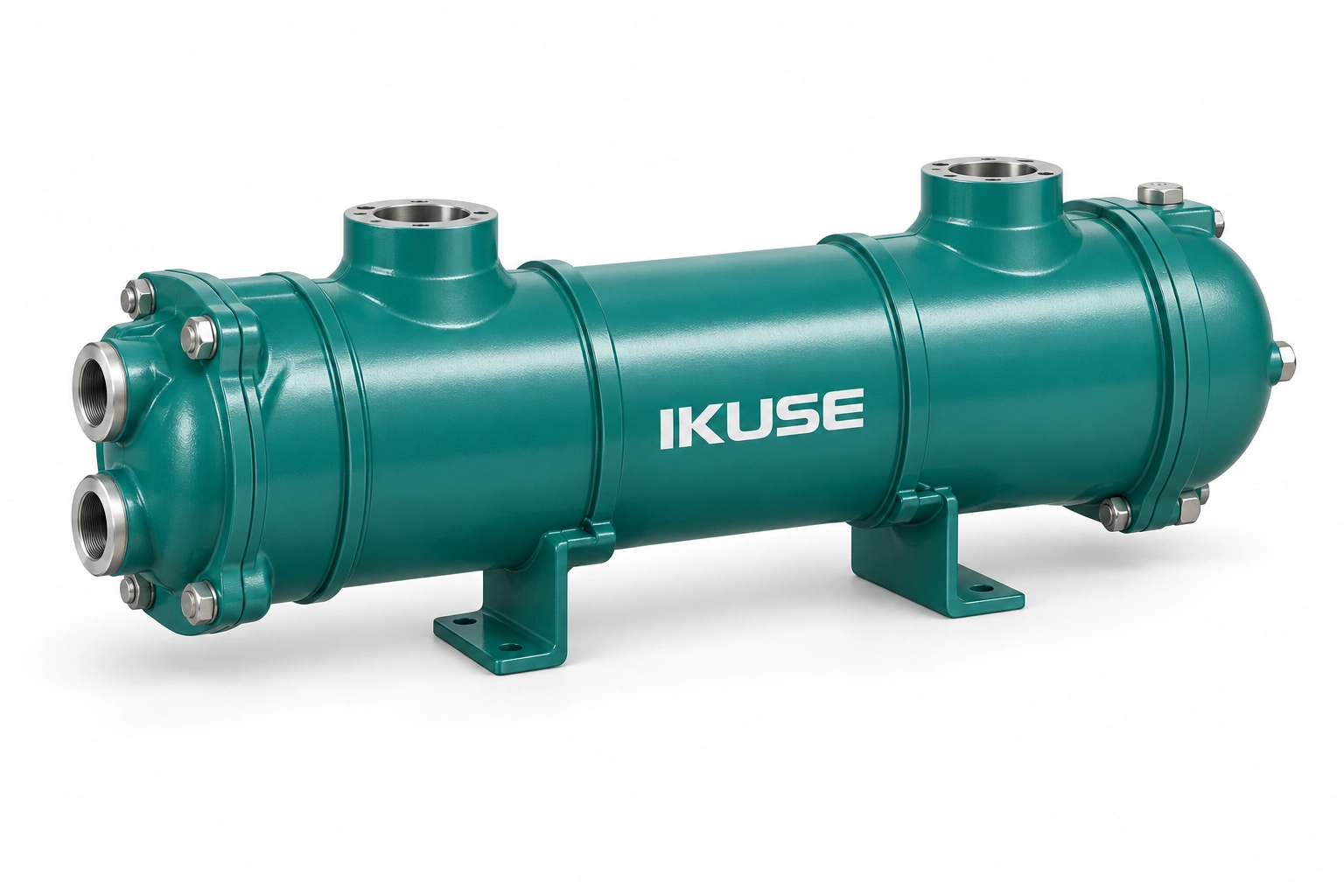

Кожухотрубный маслоохладитель для смазочных и гидравлических систем. GLCQ — оребрённые медные трубы, GLLQ — гладкие трубы. Подбор по тепловой нагрузке, температурам, расходам масла и воды и способу установки.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

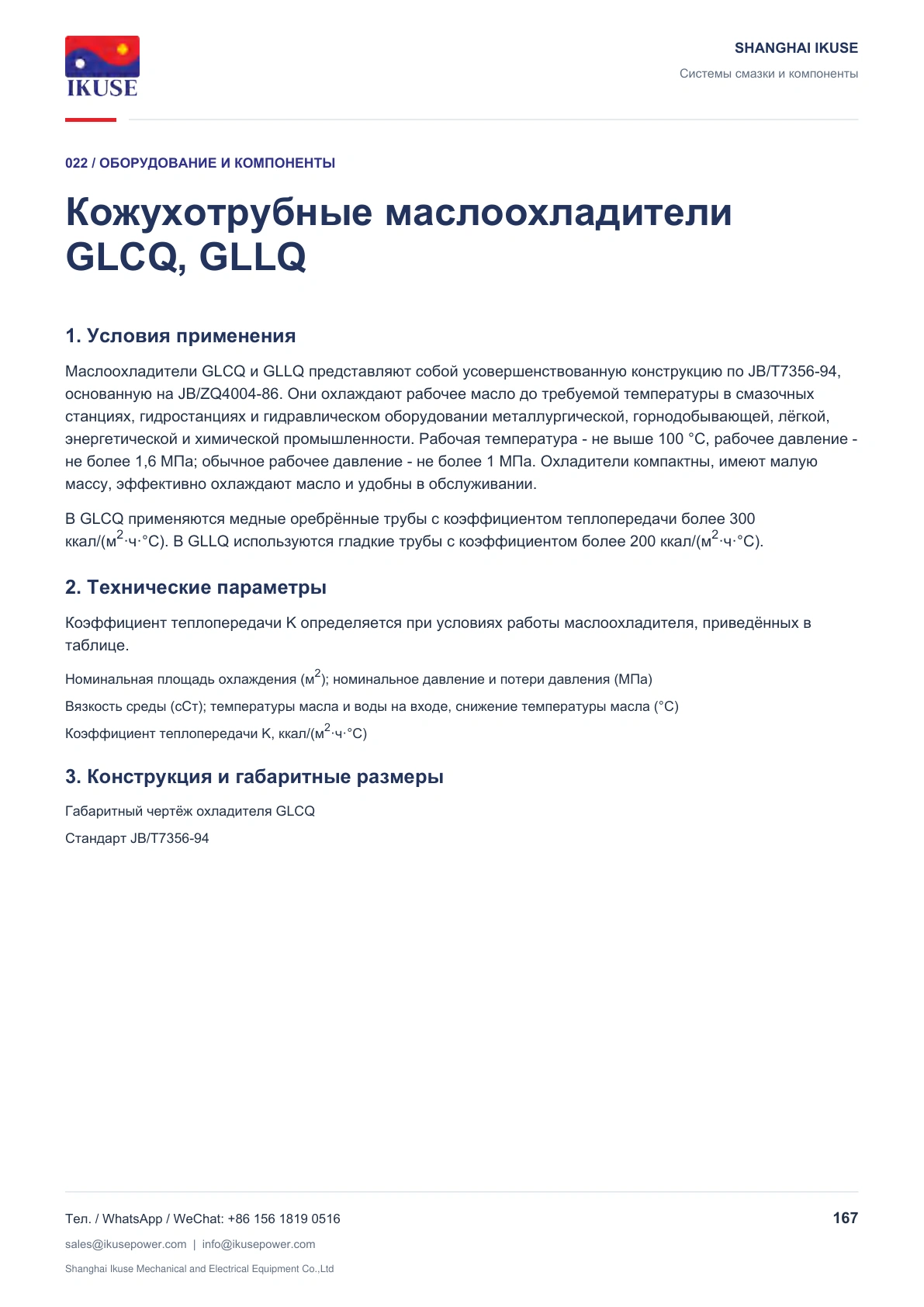

1. Условия применения
Маслоохладители GLCQ и GLLQ представляют собой усовершенствованную конструкцию по JB/T7356-94, основанную на JB/ZQ4004-86. Они охлаждают рабочее масло до требуемой температуры в смазочных станциях, гидростанциях и гидравлическом оборудовании металлургической, горнодобывающей, лёгкой, энергетической и химической промышленности. Рабочая температура - не выше 100 °C, рабочее давление - не более 1,6 МПа; обычное рабочее давление - не более 1 МПа. Охладители компактны, имеют малую массу, эффективно охлаждают масло и удобны в обслуживании.
В GLCQ применяются медные оребрённые трубы с коэффициентом теплопередачи более 300 ккал/(м2·ч·°C). В GLLQ используются гладкие трубы с коэффициентом более 200 ккал/(м2·ч·°C).
2. Технические параметры
Коэффициент теплопередачи K определяется при условиях работы маслоохладителя, приведённых в таблице.
Номинальная площадь охлаждения (м2); номинальное давление и потери давления (МПа)

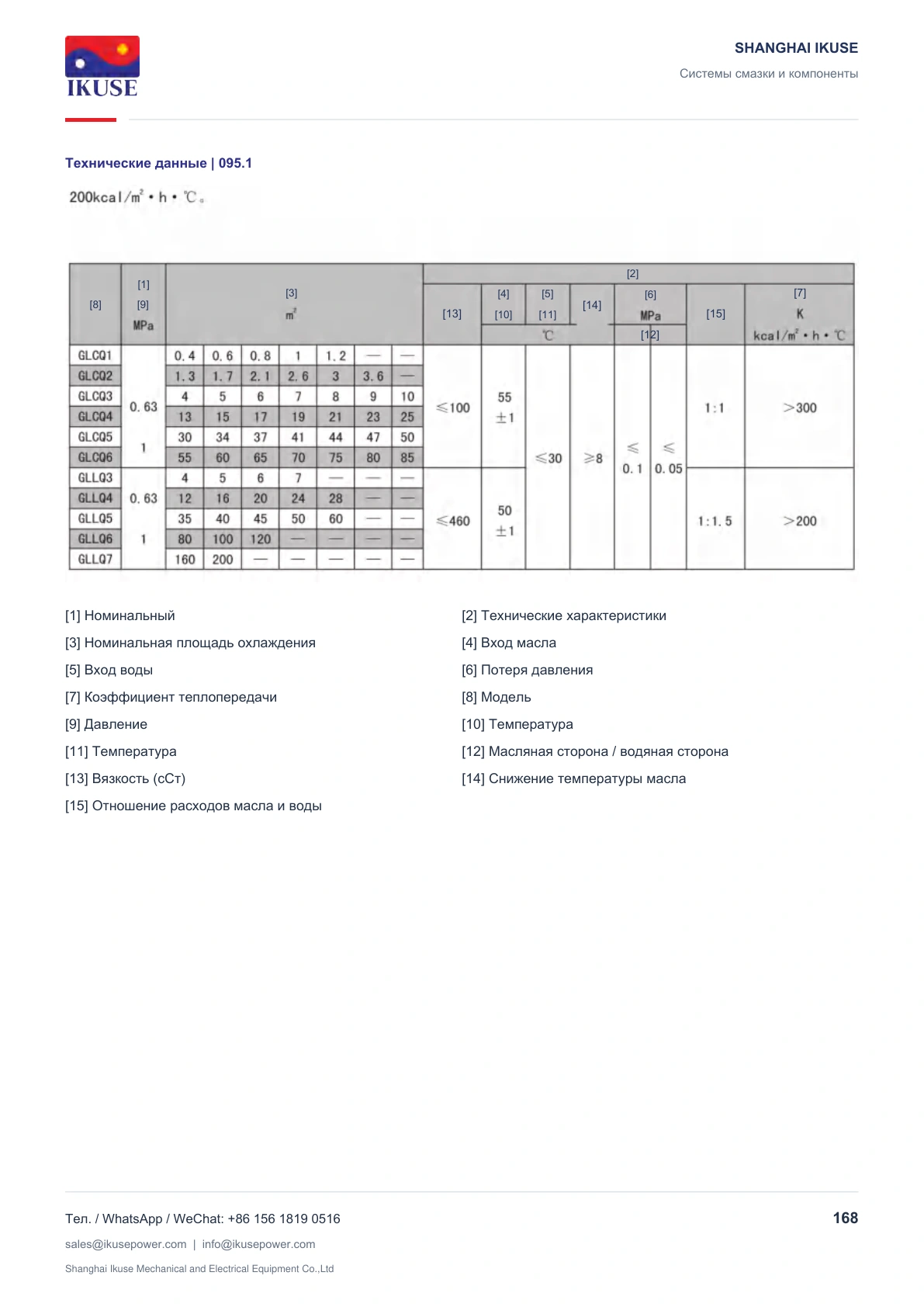

Вязкость среды (сСт); температуры масла и воды на входе, снижение температуры масла (°C) Коэффициент теплопередачи K, ккал/(м2·ч·°C)
3. Конструкция и габаритные размеры

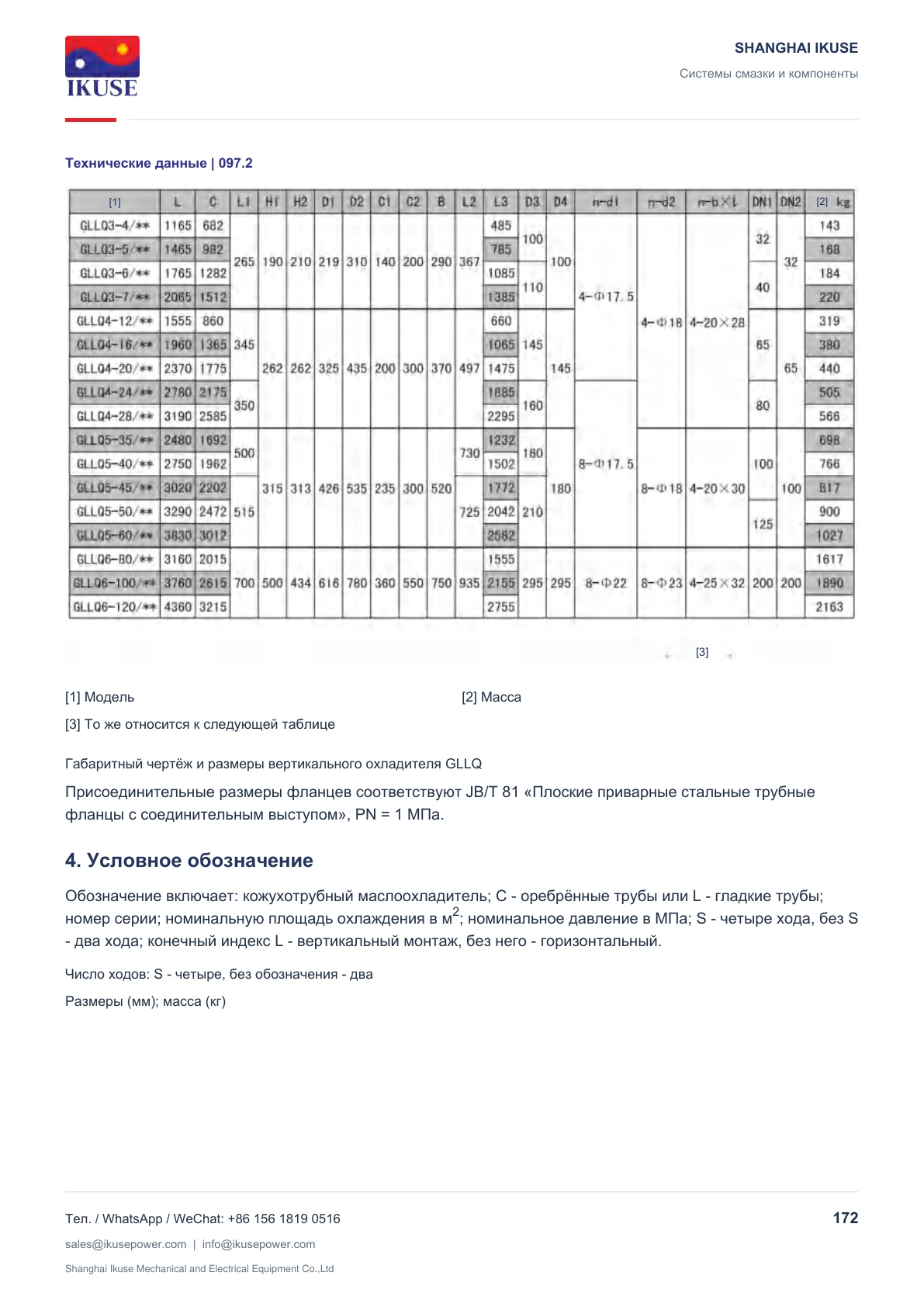

Габаритный чертёж охладителя GLCQ
Стандарт JB/T7356-94
Маслоохладители GLCQ и GLLQ представляют собой усовершенствованную конструкцию по JB/T7356-94, основанную на JB/ZQ4004-86. Они охлаждают рабочее масло до требуемой температуры в смазочных станциях, гидростанциях и гидравлическом оборудовании металлургической, горнодобывающей, лёгкой, энергетической и химической промышленности. Рабочая температура - не выше 100 °C, рабочее давление - не более 1,6 МПа; обычное рабочее давление - не более 1 МПа. Охладители компактны, имеют малую массу, эффективно охлаждают масло и удобны в обслуживании.
В GLCQ применяются медные оребрённые трубы с коэффициентом теплопередачи более 300 ккал/(м2·ч·°C). В GLLQ используются гладкие трубы с коэффициентом более 200 ккал/(м2·ч·°C).
2. Технические параметры
Коэффициент теплопередачи K определяется при условиях работы маслоохладителя, приведённых в таблице.
Номинальная площадь охлаждения (м2); номинальное давление и потери давления (МПа)
Вязкость среды (сСт); температуры масла и воды на входе, снижение температуры масла (°C) Коэффициент теплопередачи K, ккал/(м2·ч·°C)
3. Конструкция и габаритные размеры

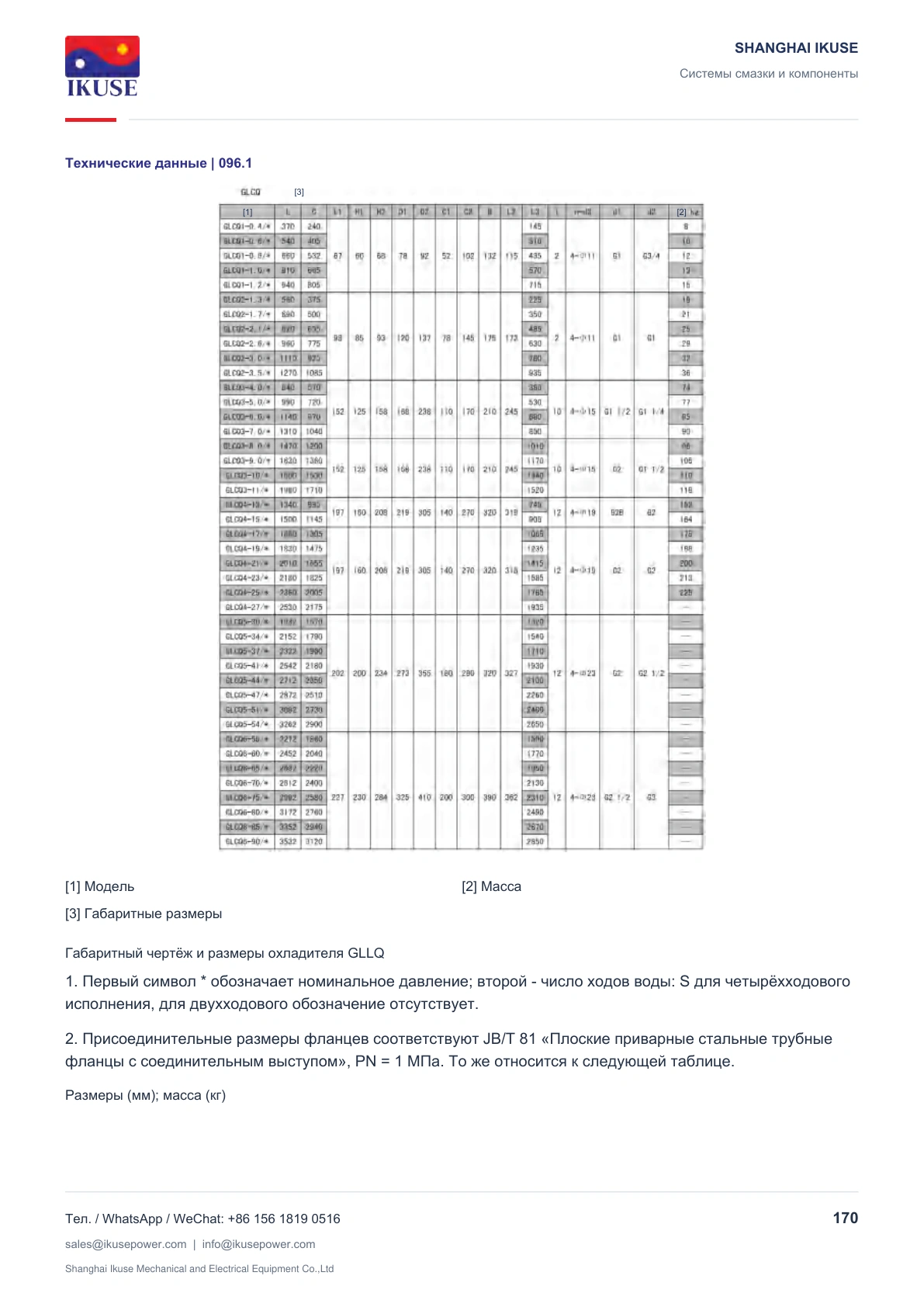

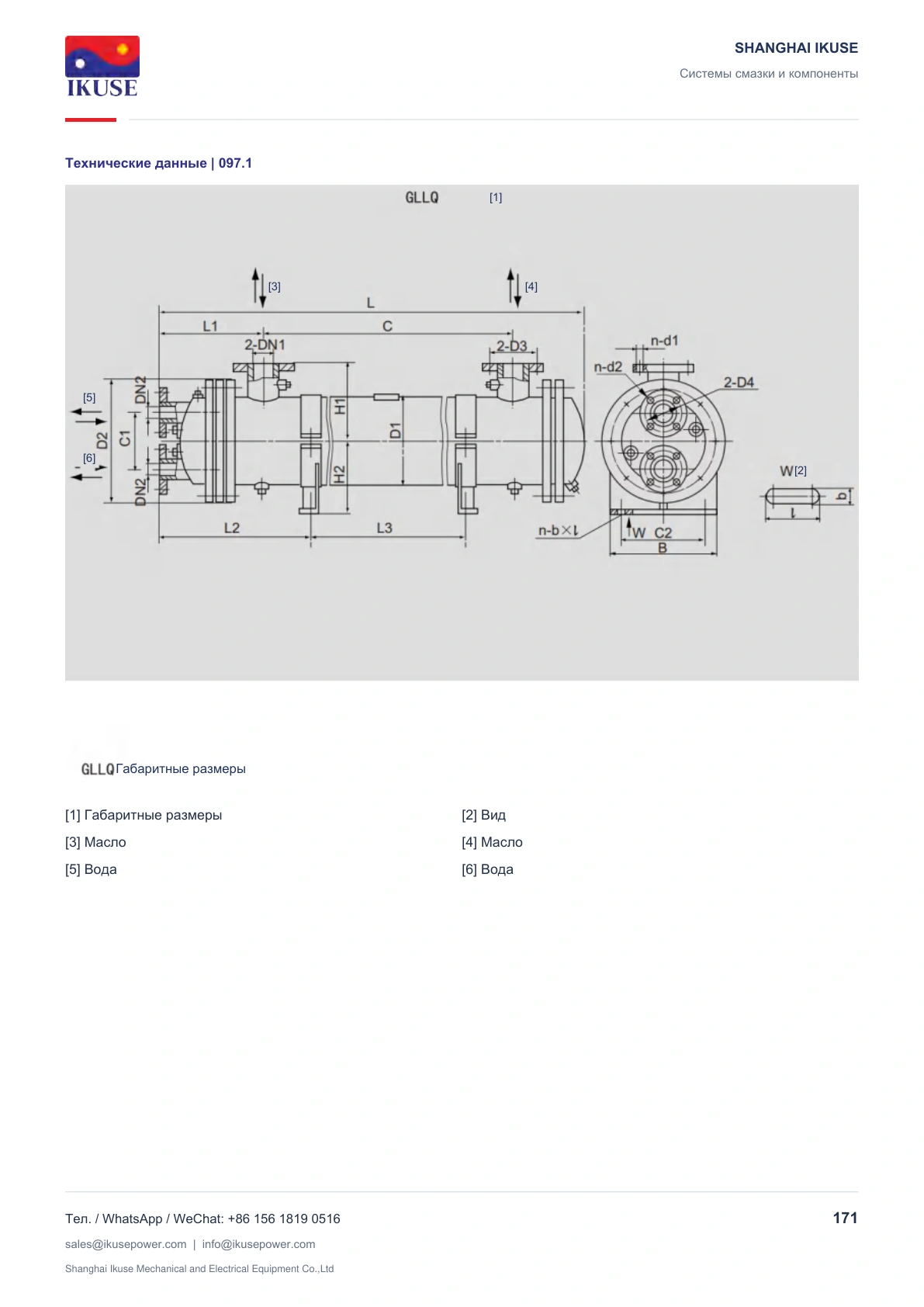

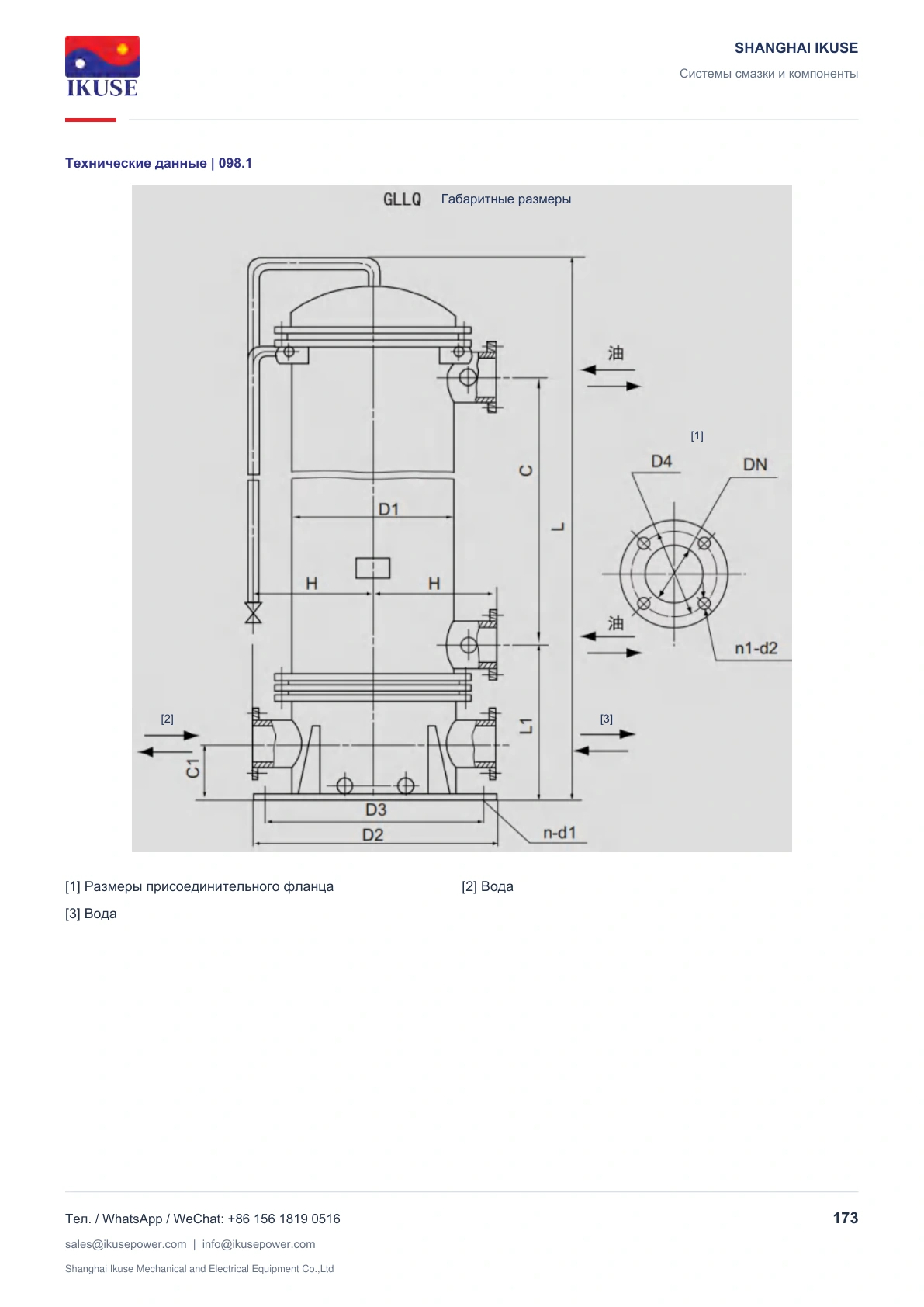

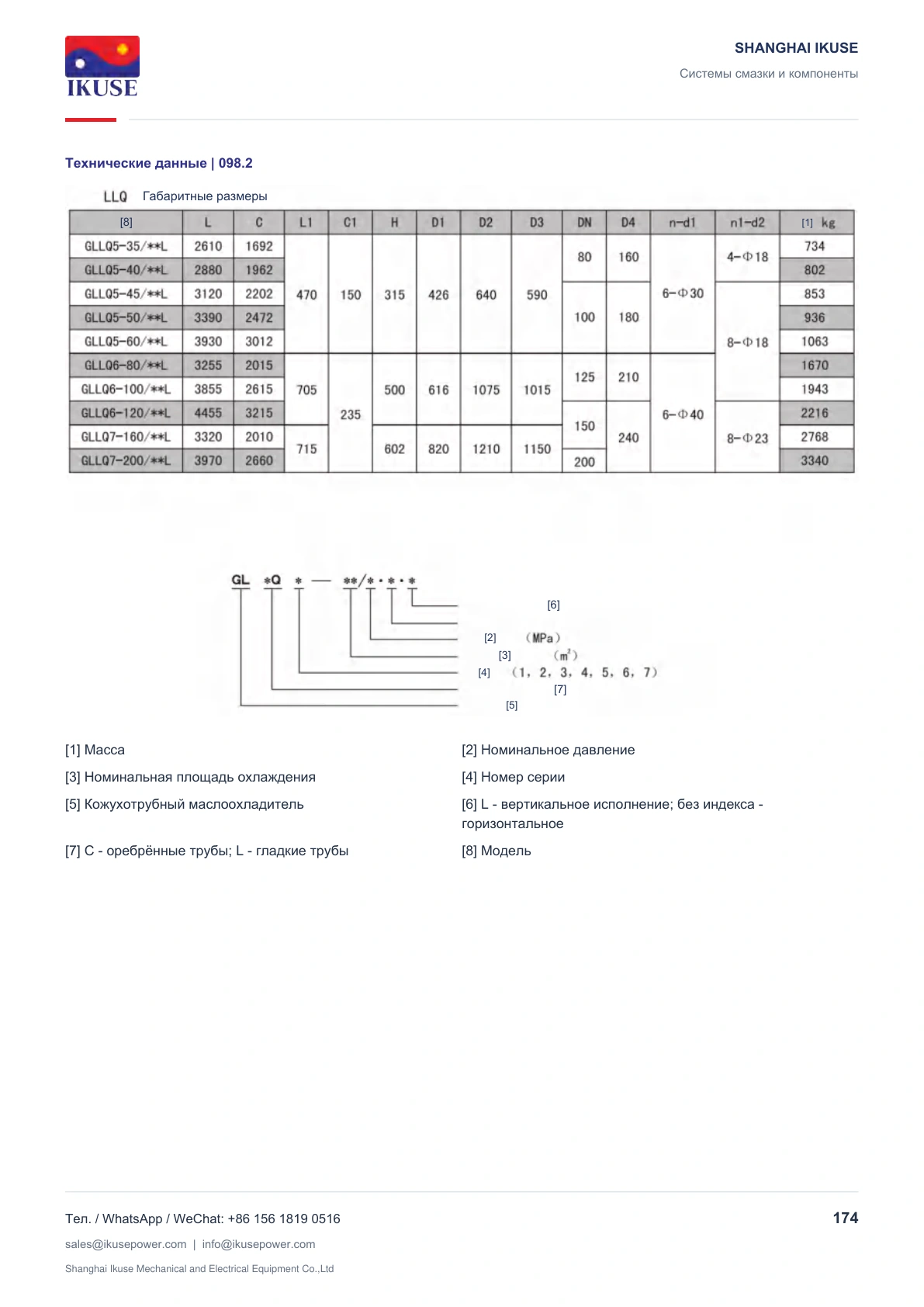

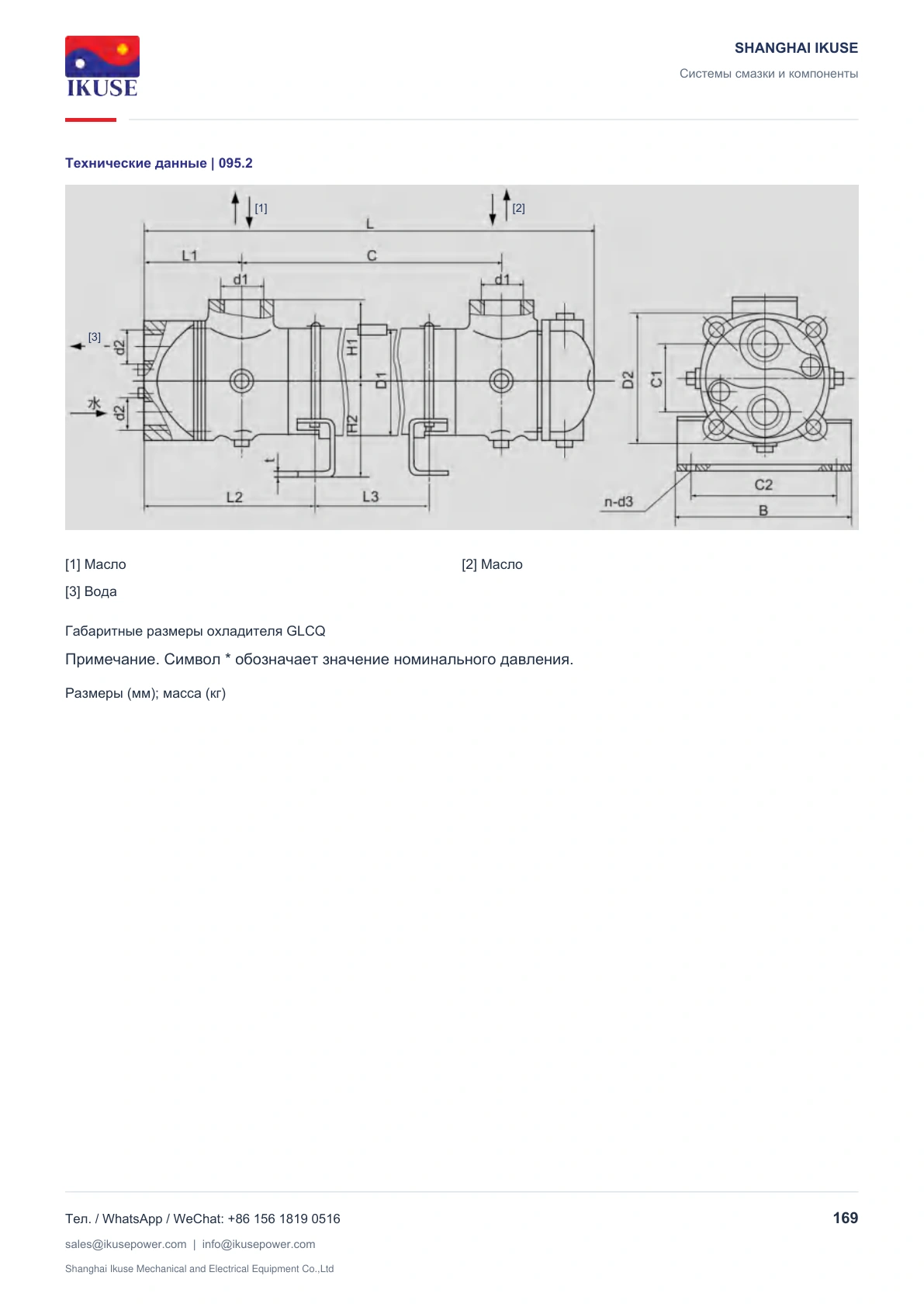

Габаритный чертёж охладителя GLCQ
Стандарт JB/T7356-94
