Описание
Для небольших двухлинейных централизованных систем с длительными интервалами смазывания. Устанавливается на панели или раме машины. Магистраль DN15 длиной не более 50 m, не более 80 точек смазки.
Подбор и эксплуатация
Номинальное давление SRB-J — 10 MPa, SRB-L — 20 MPa. Пенетрация смазки 310–385 (0.1 mm, 25°C, 150 g). Устанавливайте вертикально, оставляйте место для движения указателя уровня и заправки.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

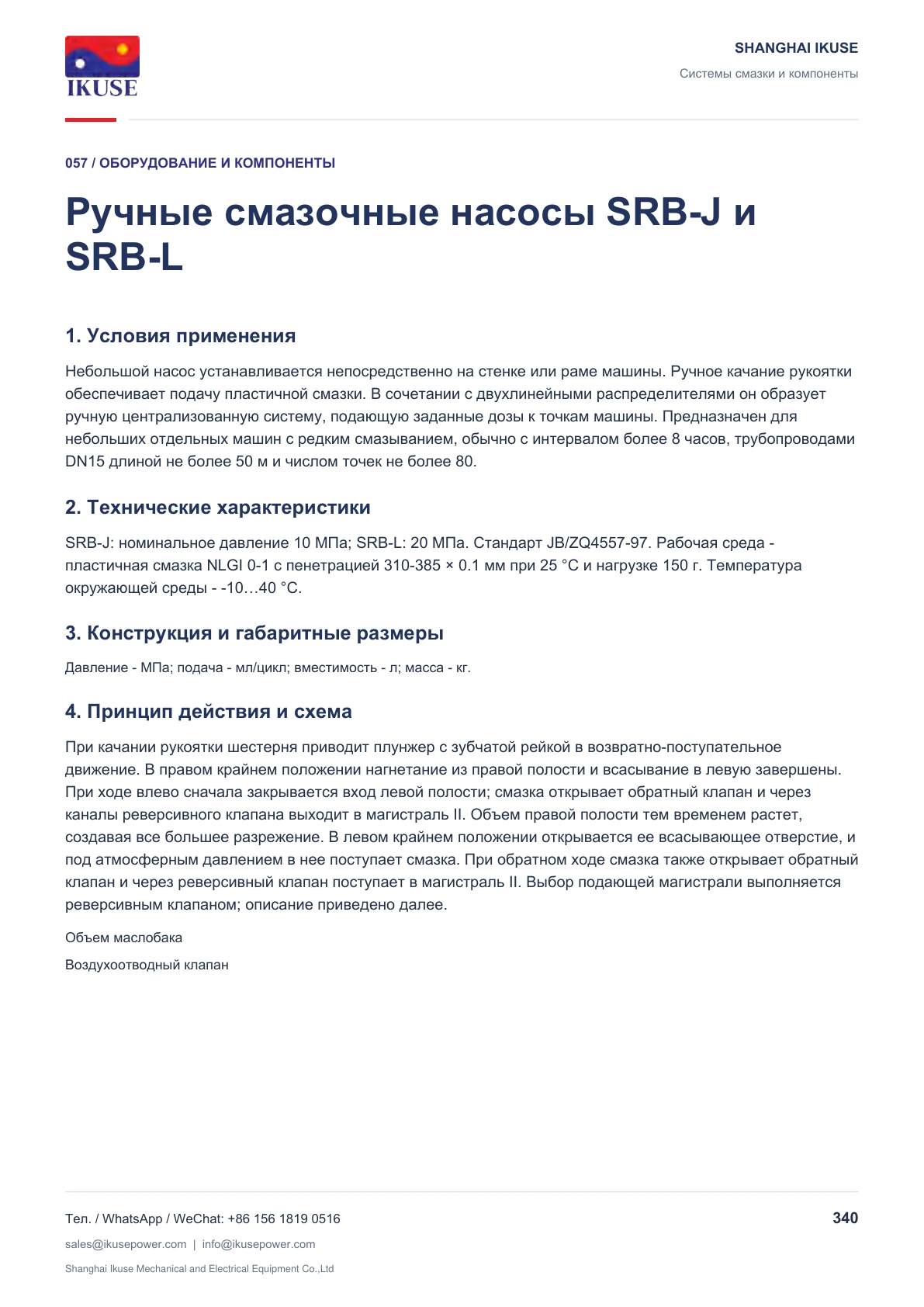

1. Условия применения
Небольшой насос устанавливается непосредственно на стенке или раме машины. Ручное качание рукоятки обеспечивает подачу пластичной смазки. В сочетании с двухлинейными распределителями он образует ручную централизованную систему, подающую заданные дозы к точкам машины. Предназначен для небольших отдельных машин с редким смазыванием, обычно с интервалом более 8 часов, трубопроводами DN15 длиной не более 50 м и числом точек не более 80.
2. Технические характеристики
SRB-J: номинальное давление 10 МПа; SRB-L: 20 МПа. Стандарт JB/ZQ4557-97. Рабочая среда - пластичная смазка NLGI 0-1 с пенетрацией 310-385 × 0.1 мм при 25 °C и нагрузке 150 г. Температура окружающей среды - -10…40 °C.

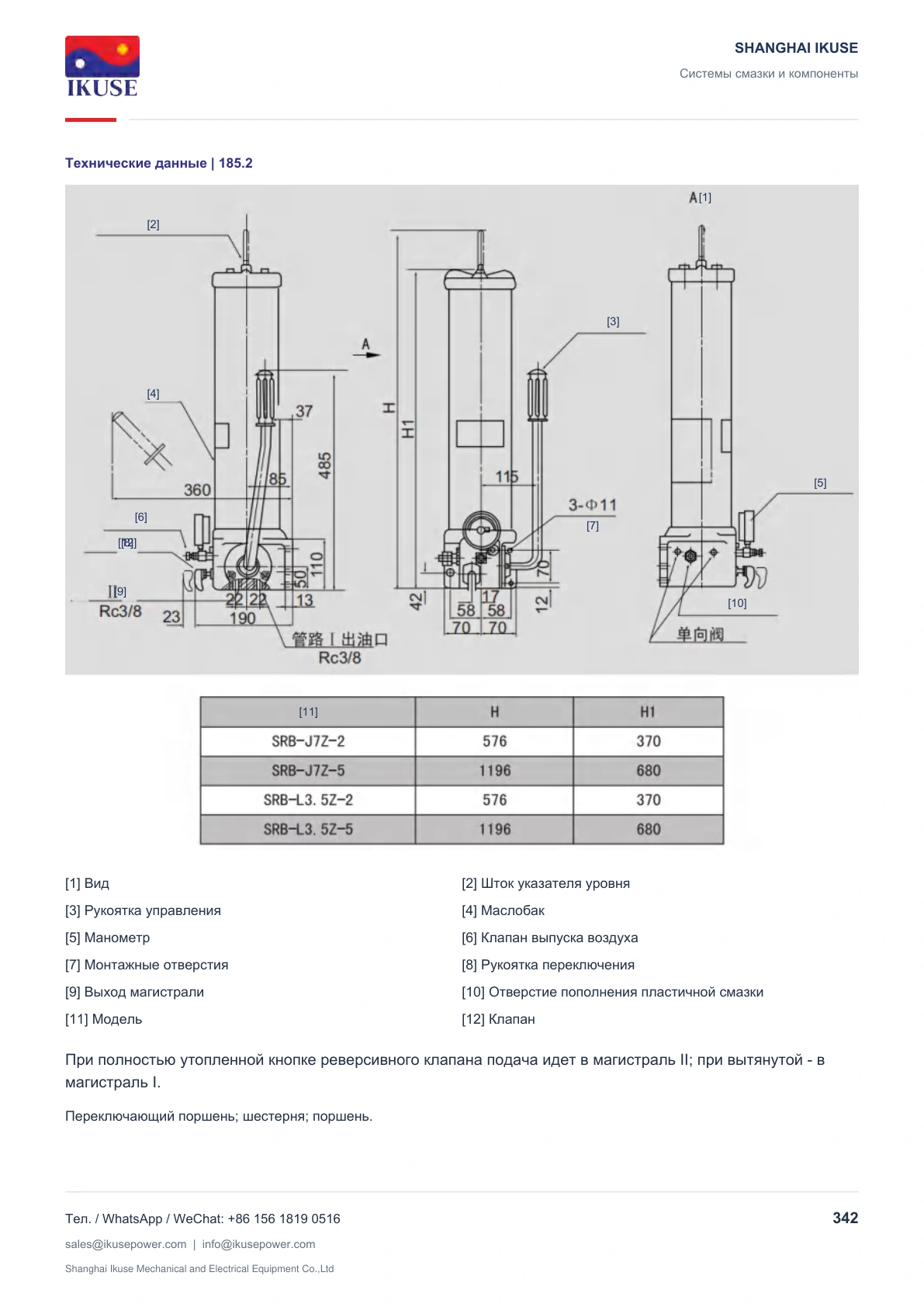

3. Конструкция и габаритные размеры

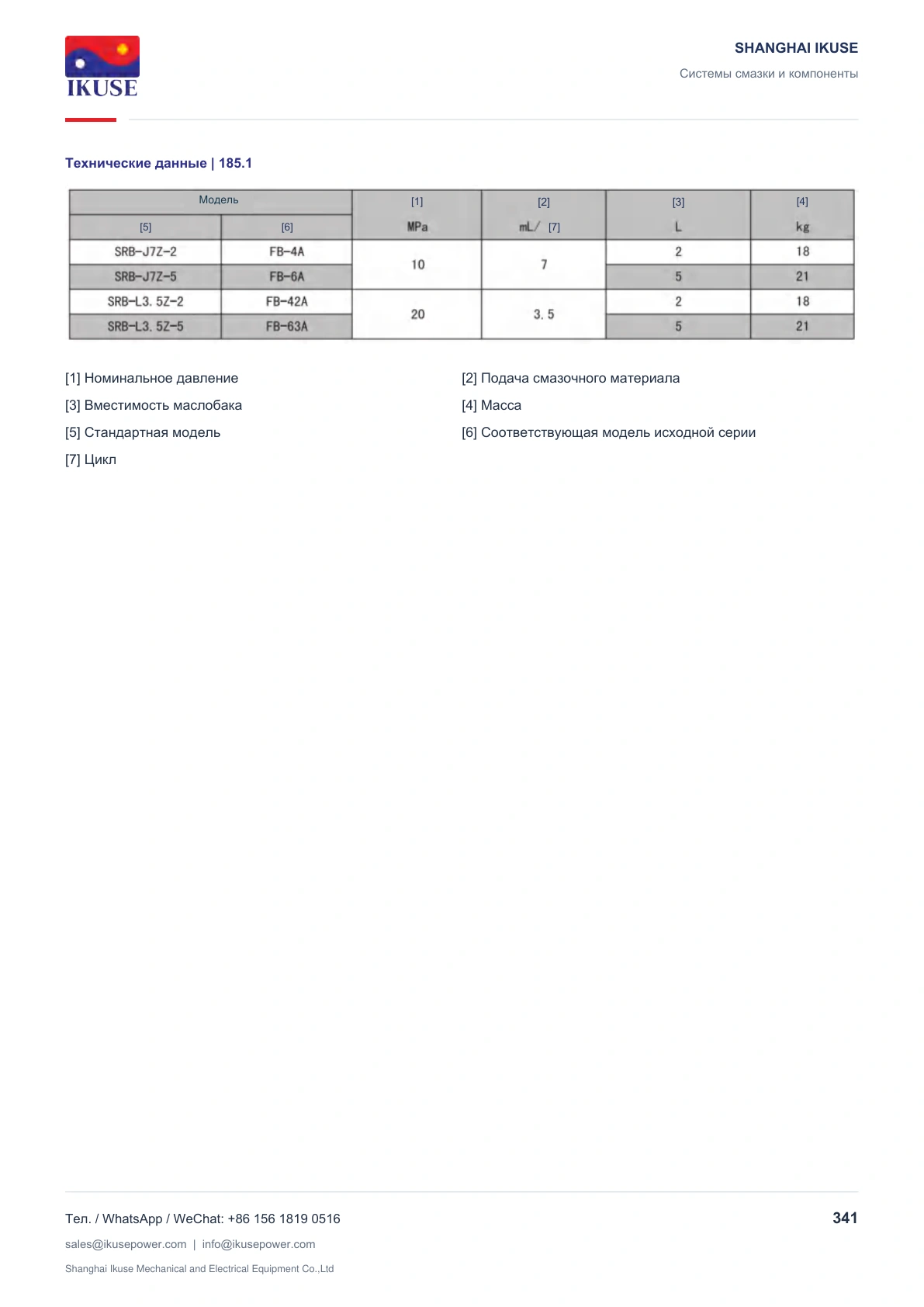

Давление - МПа; подача - мл/цикл; вместимость - л; масса - кг.

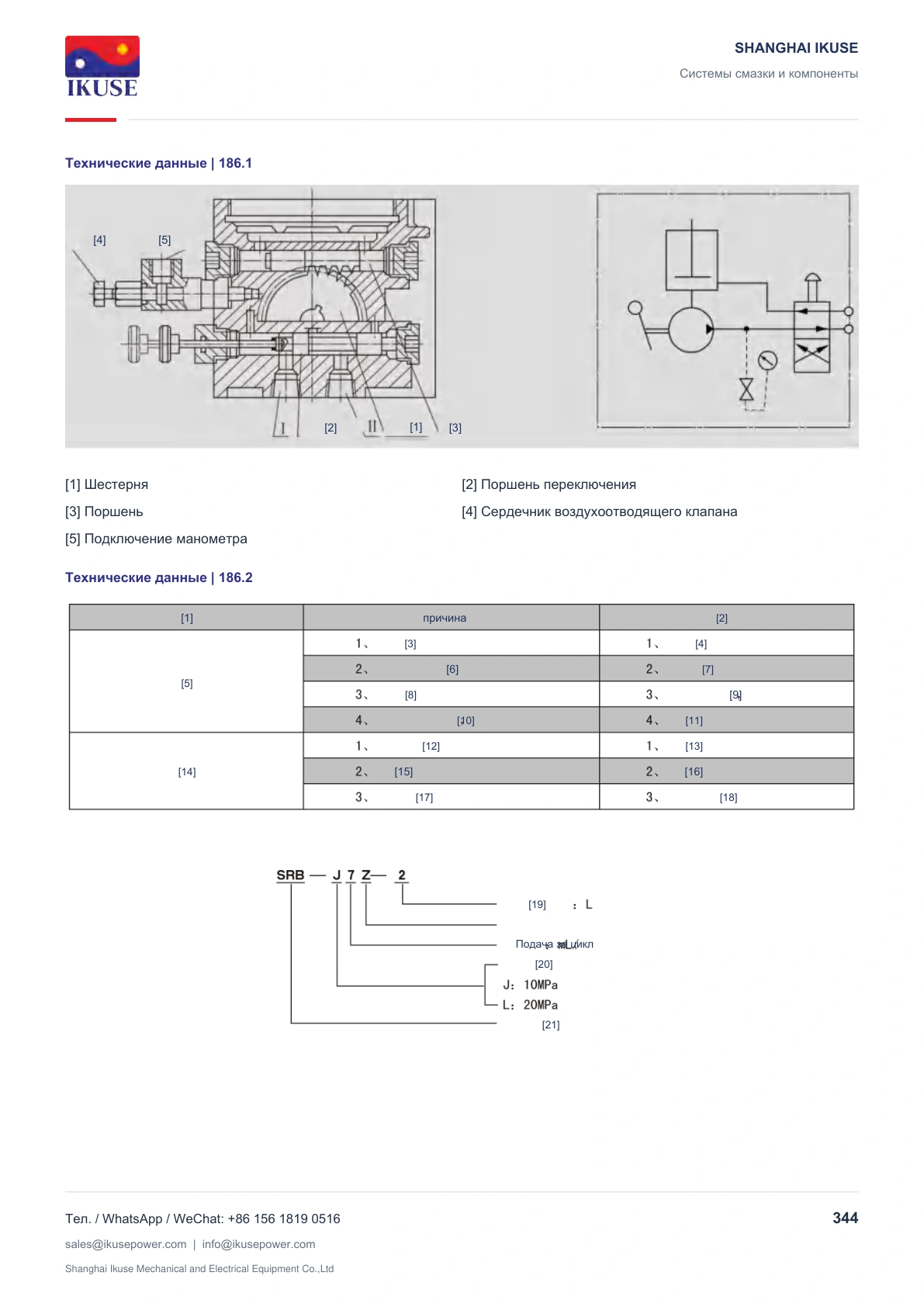

4. Принцип действия и схема
При качании рукоятки шестерня приводит плунжер с зубчатой рейкой в возвратно-поступательное движение. В правом крайнем положении нагнетание из правой полости и всасывание в левую завершены. При ходе влево сначала закрывается вход левой полости; смазка открывает обратный клапан и через каналы реверсивного клапана выходит в магистраль II. Объем правой полости тем временем растет, создавая все большее разрежение. В левом крайнем положении открывается ее всасывающее отверстие, и под атмосферным давлением в нее поступает смазка. При обратном ходе смазка также открывает обратный клапан и через реверсивный клапан поступает в магистраль II. Выбор подающей магистрали выполняется реверсивным клапаном; описание приведено далее.
Объем маслобака
Воздухоотводный клапан
Небольшой насос устанавливается непосредственно на стенке или раме машины. Ручное качание рукоятки обеспечивает подачу пластичной смазки. В сочетании с двухлинейными распределителями он образует ручную централизованную систему, подающую заданные дозы к точкам машины. Предназначен для небольших отдельных машин с редким смазыванием, обычно с интервалом более 8 часов, трубопроводами DN15 длиной не более 50 м и числом точек не более 80.
2. Технические характеристики
SRB-J: номинальное давление 10 МПа; SRB-L: 20 МПа. Стандарт JB/ZQ4557-97. Рабочая среда - пластичная смазка NLGI 0-1 с пенетрацией 310-385 × 0.1 мм при 25 °C и нагрузке 150 г. Температура окружающей среды - -10…40 °C.
3. Конструкция и габаритные размеры
Давление - МПа; подача - мл/цикл; вместимость - л; масса - кг.
4. Принцип действия и схема
При качании рукоятки шестерня приводит плунжер с зубчатой рейкой в возвратно-поступательное движение. В правом крайнем положении нагнетание из правой полости и всасывание в левую завершены. При ходе влево сначала закрывается вход левой полости; смазка открывает обратный клапан и через каналы реверсивного клапана выходит в магистраль II. Объем правой полости тем временем растет, создавая все большее разрежение. В левом крайнем положении открывается ее всасывающее отверстие, и под атмосферным давлением в нее поступает смазка. При обратном ходе смазка также открывает обратный клапан и через реверсивный клапан поступает в магистраль II. Выбор подающей магистрали выполняется реверсивным клапаном; описание приведено далее.
Объем маслобака
Воздухоотводный клапан
