Описание
Для ручной двухлинейной системы смазки небольших машин с контролем конца магистралей; может устанавливаться непосредственно на машине.
Подбор и эксплуатация
Длина трубопровода не более 35 m, число точек не более 50, температура окружающей среды 0–40°C.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

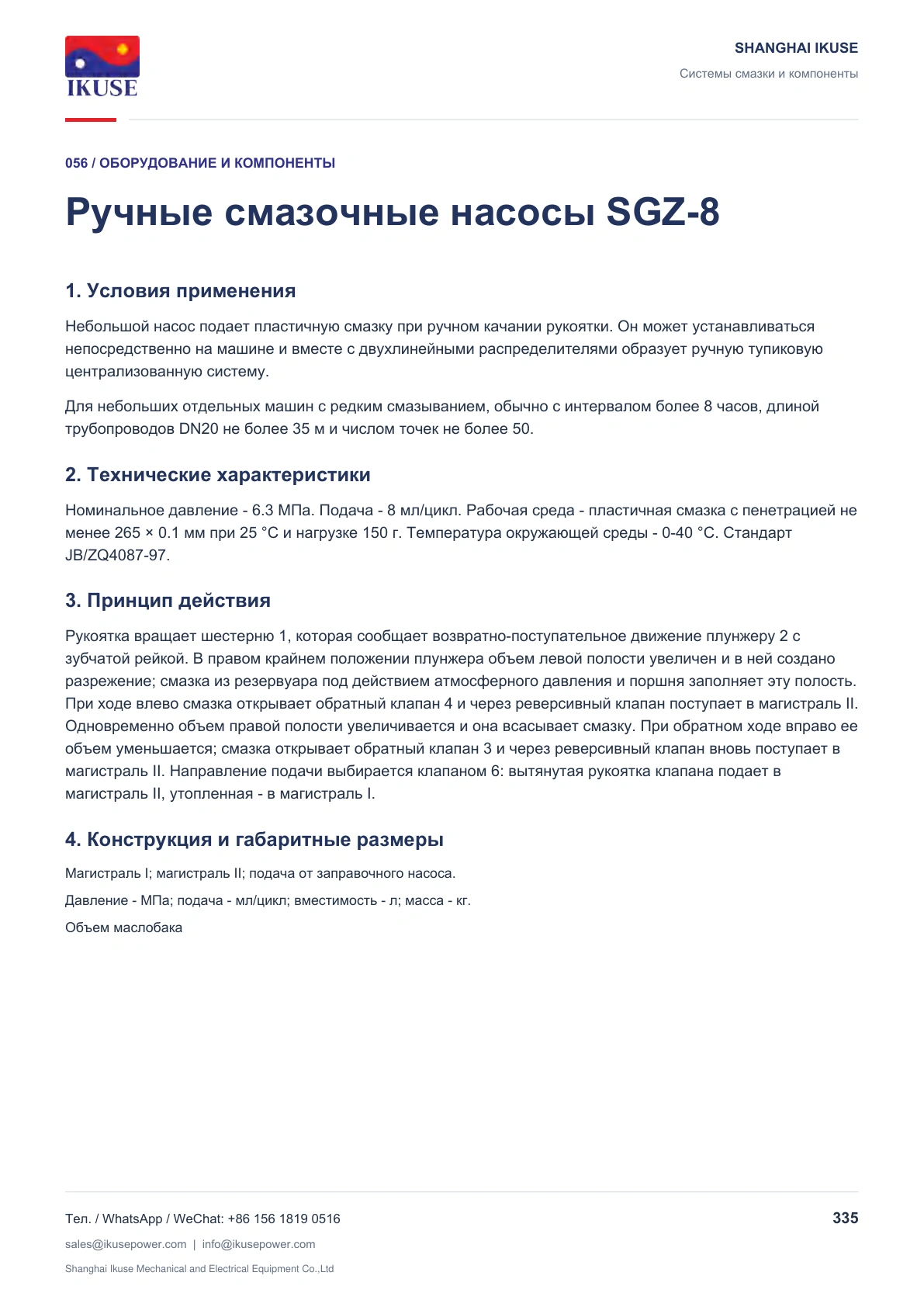

Конструкция и применение
1. Условия применения
Небольшой насос подает пластичную смазку при ручном качании рукоятки. Он может устанавливаться непосредственно на машине и вместе с двухлинейными распределителями образует ручную тупиковую централизованную систему.
Для небольших отдельных машин с редким смазыванием, обычно с интервалом более 8 часов, длиной трубопроводов DN20 не более 35 м и числом точек не более 50.

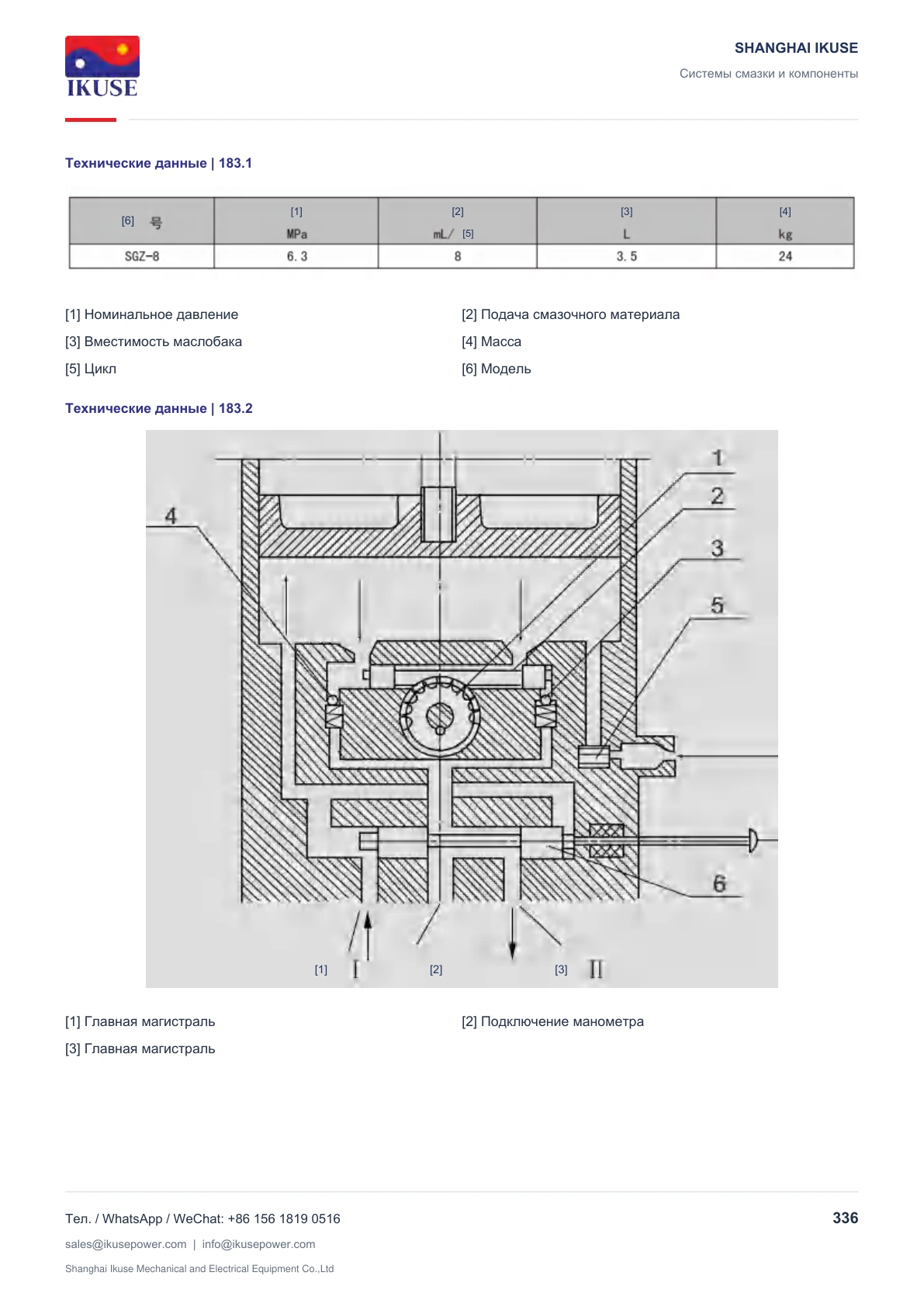

2. Технические характеристики
Номинальное давление - 6.3 МПа. Подача - 8 мл/цикл. Рабочая среда - пластичная смазка с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г. Температура окружающей среды - 0-40 °C. Стандарт JB/ZQ4087-97.
3. Принцип действия
Рукоятка вращает шестерню 1, которая сообщает возвратно-поступательное движение плунжеру 2 с зубчатой рейкой. В правом крайнем положении плунжера объем левой полости увеличен и в ней создано разрежение; смазка из резервуара под действием атмосферного давления и поршня заполняет эту полость. При ходе влево смазка открывает обратный клапан 4 и через реверсивный клапан поступает в магистраль II. Одновременно объем правой полости увеличивается и она всасывает смазку. При обратном ходе вправо ее объем уменьшается; смазка открывает обратный клапан 3 и через реверсивный клапан вновь поступает в магистраль II. Направление подачи выбирается клапаном 6: вытянутая рукоятка клапана подает в магистраль II, утопленная - в магистраль I.

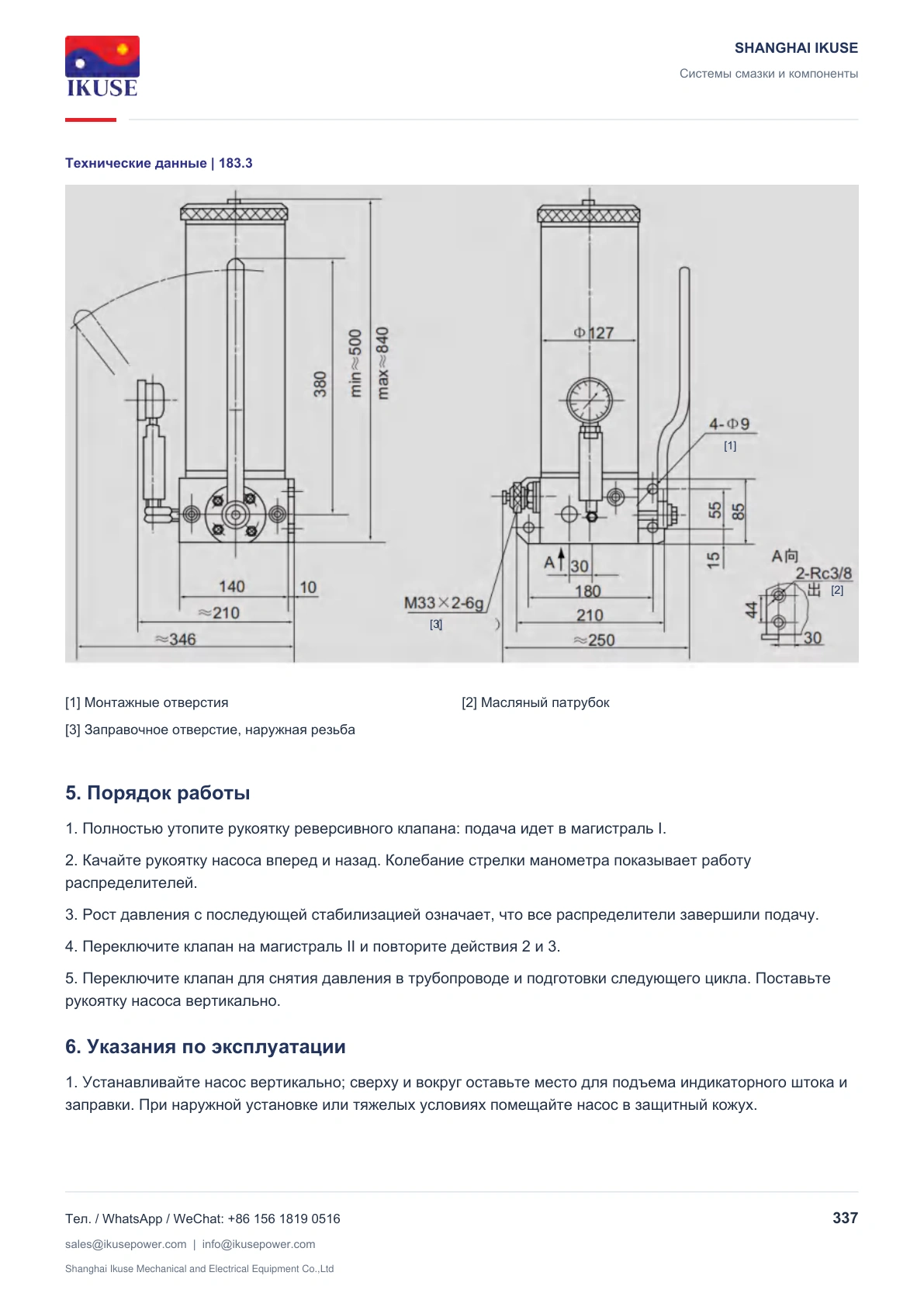

4. Конструкция и габаритные размеры
Магистраль I; магистраль II; подача от заправочного насоса.
Давление - МПа; подача - мл/цикл; вместимость - л; масса - кг.
Объем маслобака
