Описание
Для многоточечной централизованной смазки. Число выходов от 1 до 14 выбирается по требованиям машины.
Подбор и эксплуатация
Температура −20–80°C. Смазка с пенетрацией не менее 265 (0.1 mm, 25°C, 150 g) или промышленное масло класса вязкости выше N68.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

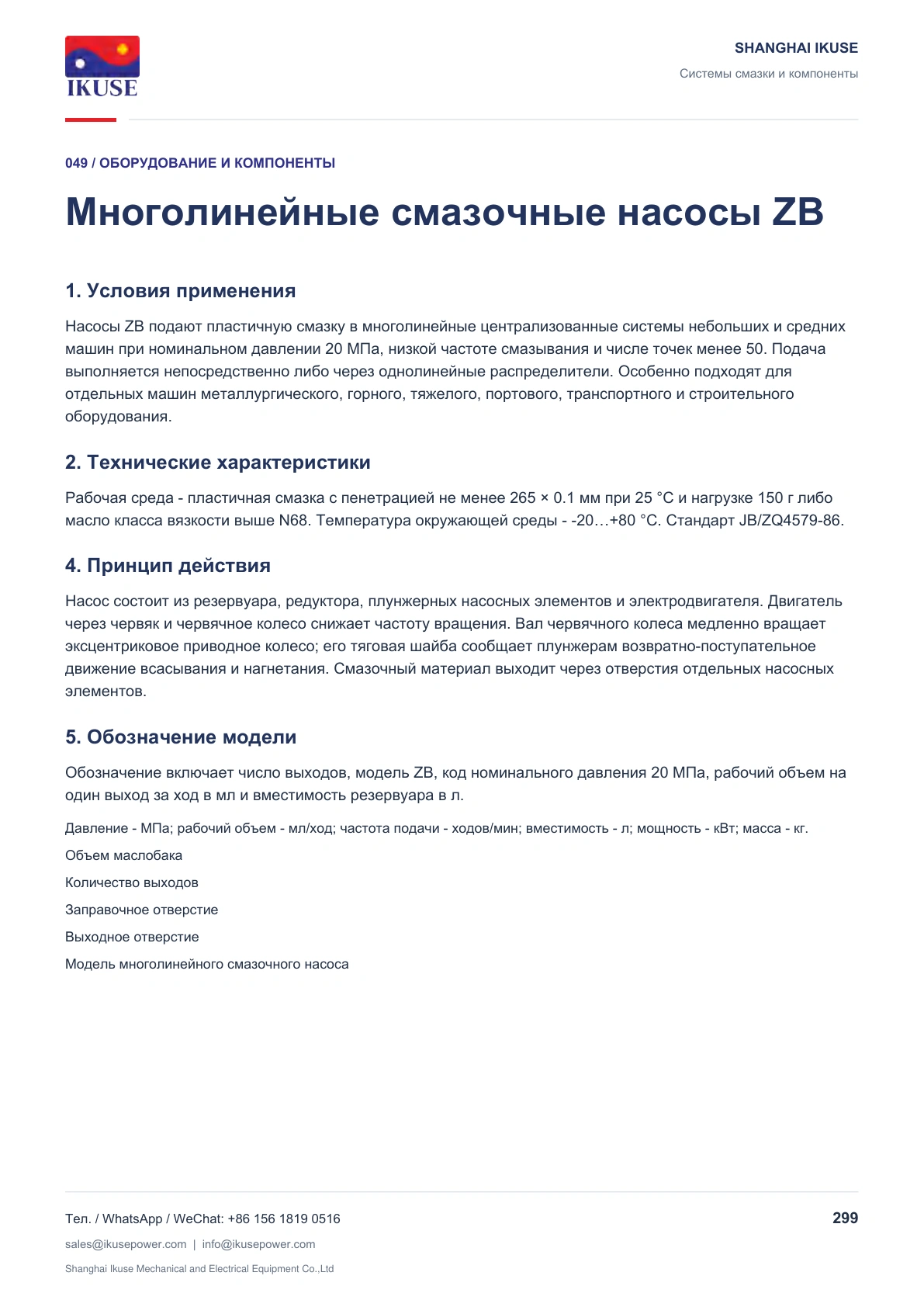

1. Условия применения
Насосы ZB подают пластичную смазку в многолинейные централизованные системы небольших и средних машин при номинальном давлении 20 МПа, низкой частоте смазывания и числе точек менее 50. Подача выполняется непосредственно либо через однолинейные распределители. Особенно подходят для отдельных машин металлургического, горного, тяжелого, портового, транспортного и строительного оборудования.
2. Технические характеристики
Рабочая среда - пластичная смазка с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды - -20…+80 °C. Стандарт JB/ZQ4579-86.
4. Принцип действия
Насос состоит из резервуара, редуктора, плунжерных насосных элементов и электродвигателя. Двигатель через червяк и червячное колесо снижает частоту вращения. Вал червячного колеса медленно вращает эксцентриковое приводное колесо; его тяговая шайба сообщает плунжерам возвратно-поступательное движение всасывания и нагнетания. Смазочный материал выходит через отверстия отдельных насосных элементов.

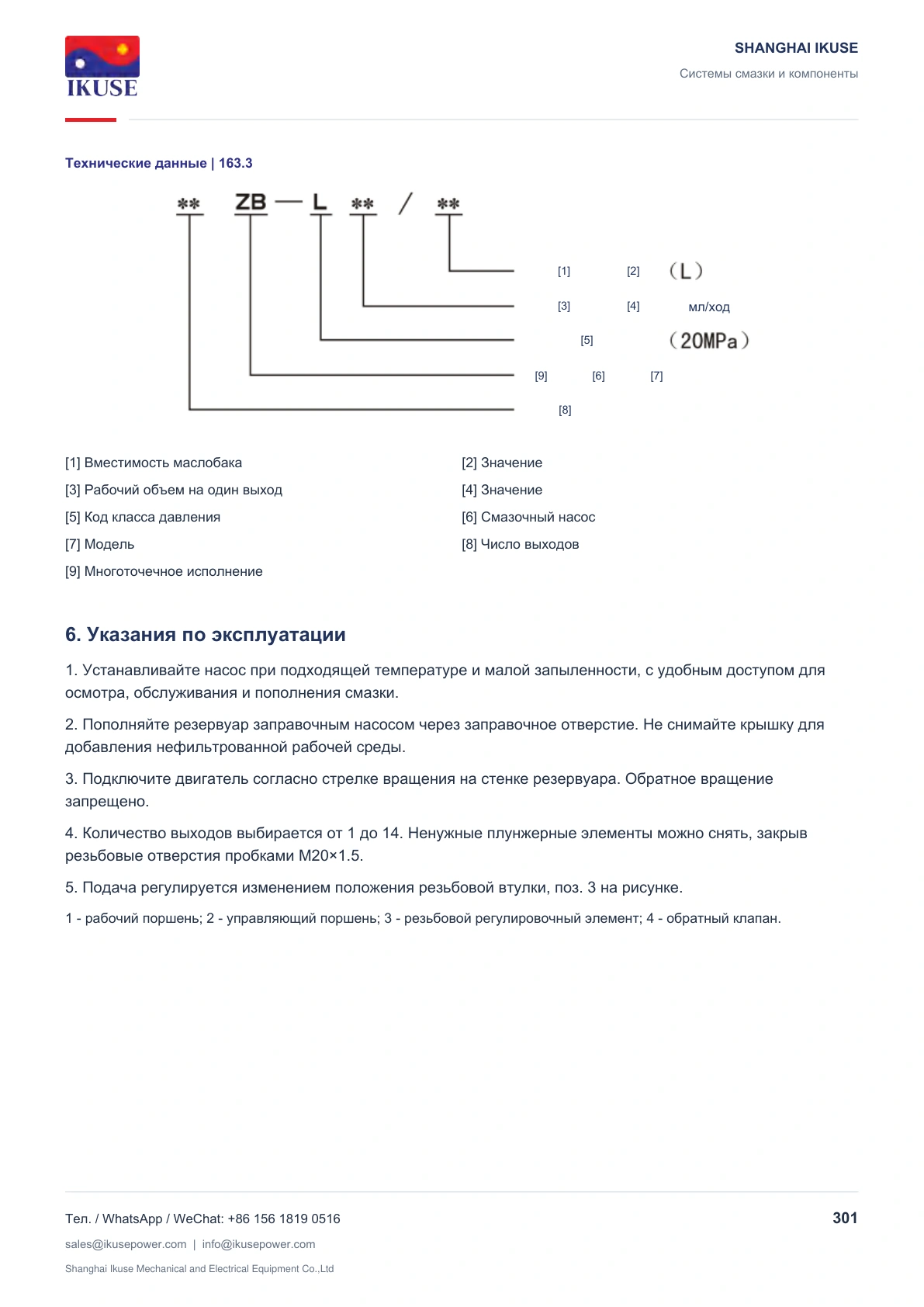

5. Обозначение модели
Обозначение включает число выходов, модель ZB, код номинального давления 20 МПа, рабочий объем на один выход за ход в мл и вместимость резервуара в л.

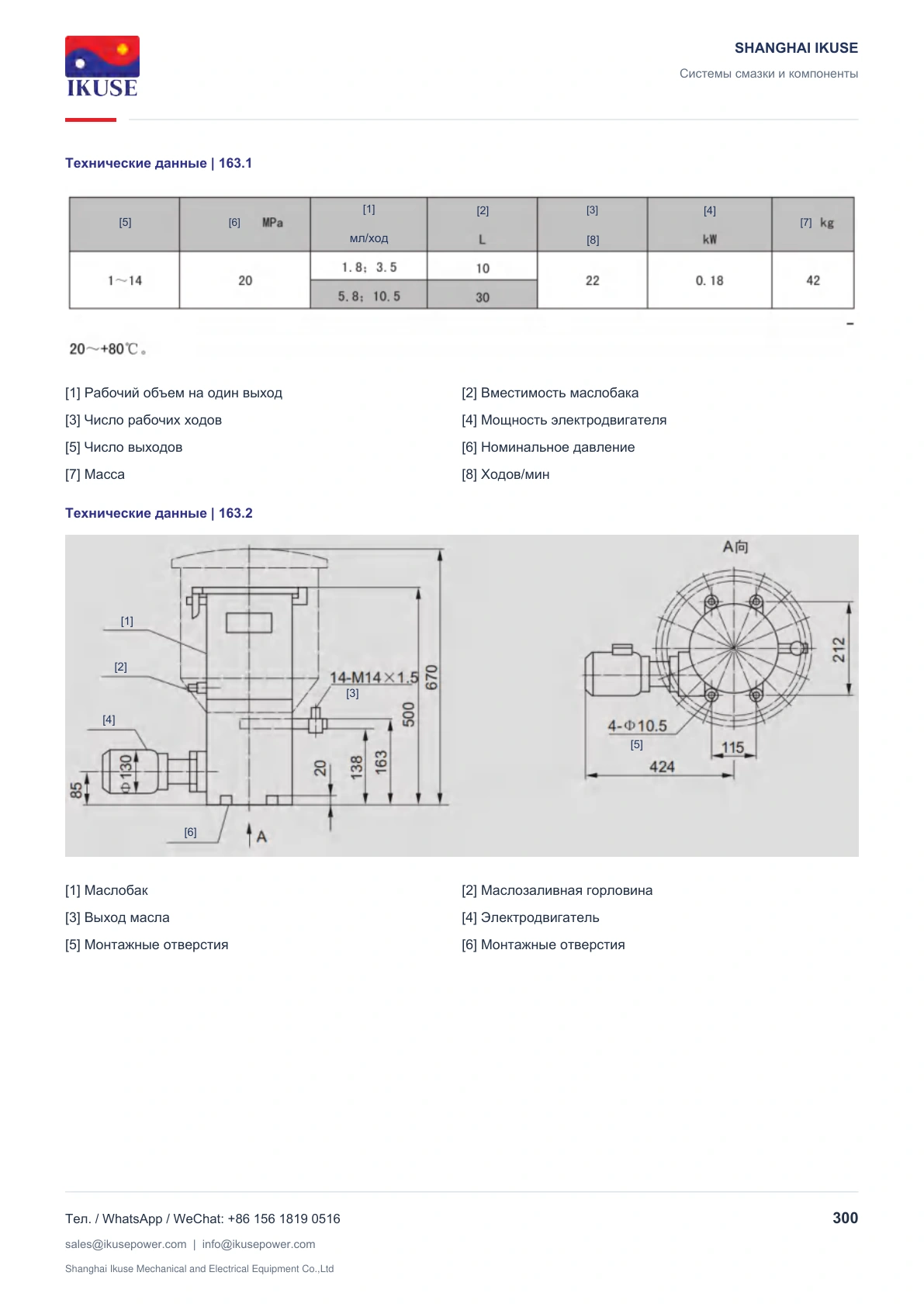

Давление - МПа; рабочий объем - мл/ход; частота подачи - ходов/мин; вместимость - л; мощность - кВт; масса - кг.
Объем маслобака
Количество выходов
Заправочное отверстие
Выходное отверстие
Модель многолинейного смазочного насоса
