Описание

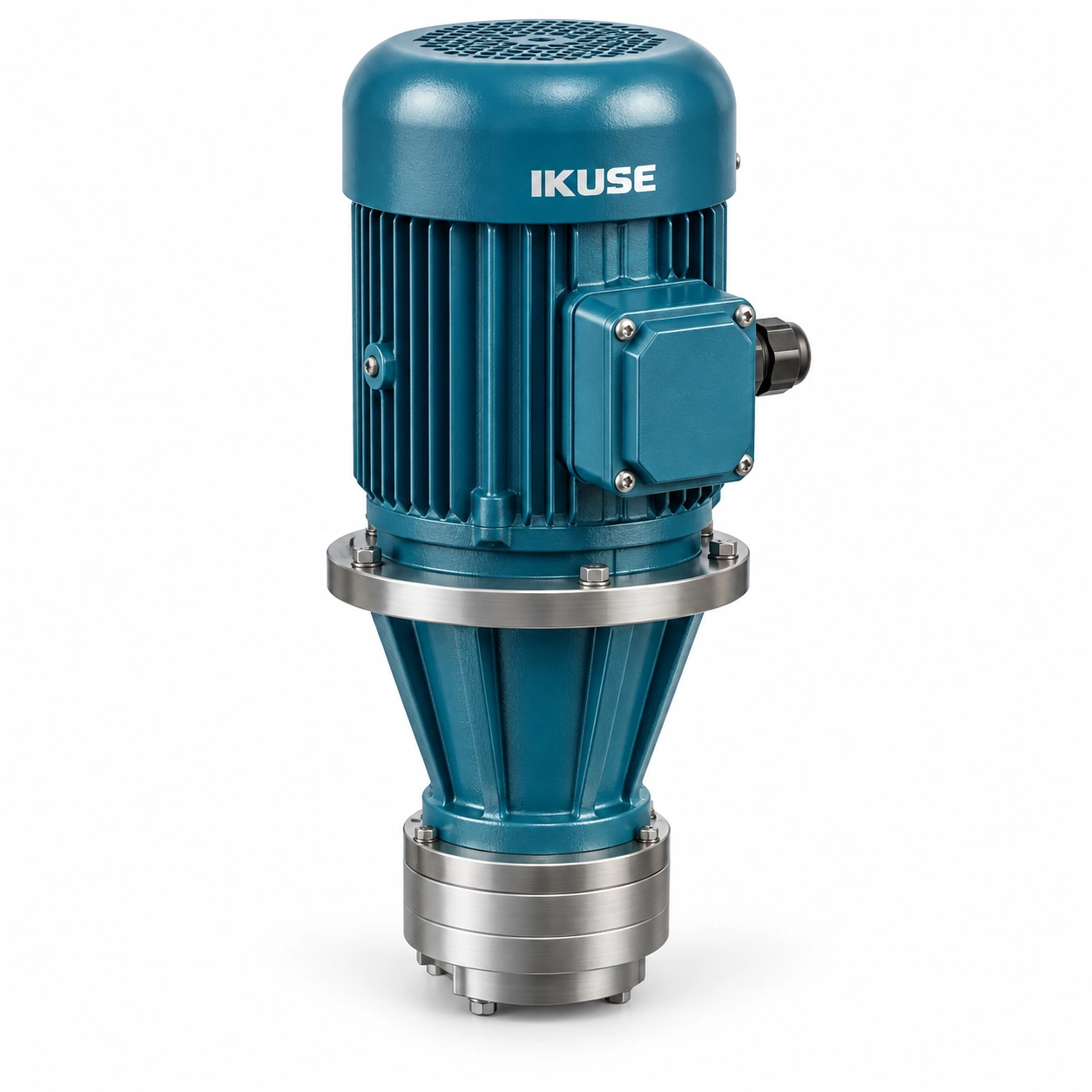

Вертикальный агрегат из шестерённого масляного насоса и электродвигателя. Номинальный расход 16–125 L/min, давление 0.63 MPa. Для станций XYZ-16G–125G и других смазочных систем.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

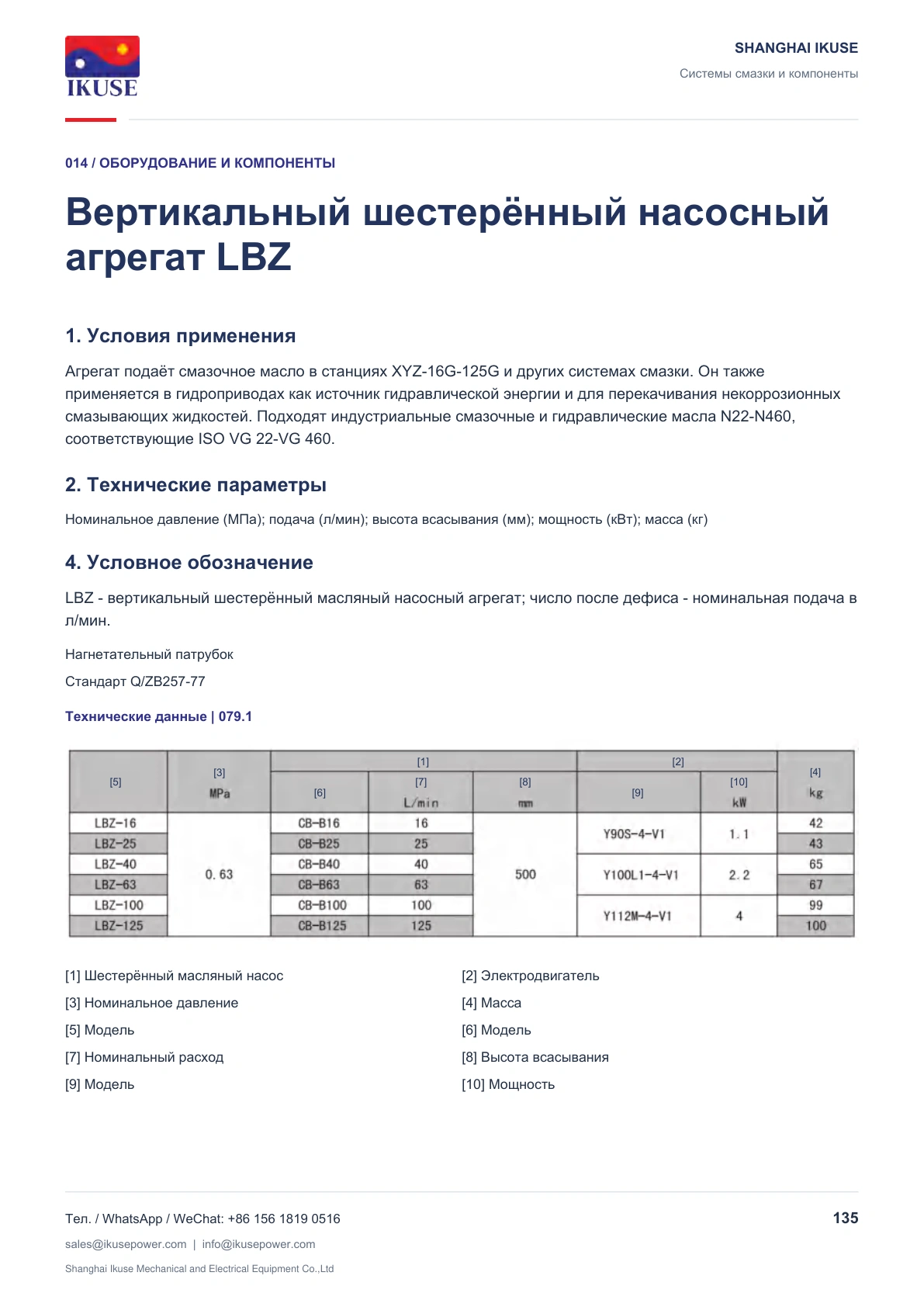

Конструкция и применение
1. Условия применения
Агрегат подаёт смазочное масло в станциях XYZ-16G-125G и других системах смазки. Он также применяется в гидроприводах как источник гидравлической энергии и для перекачивания некоррозионных смазывающих жидкостей. Подходят индустриальные смазочные и гидравлические масла N22-N460, соответствующие ISO VG 22-VG 460.
2. Технические параметры
Номинальное давление (МПа); подача (л/мин); высота всасывания (мм); мощность (кВт); масса (кг)
4. Условное обозначение
LBZ - вертикальный шестерённый масляный насосный агрегат; число после дефиса - номинальная подача в л/мин.
Нагнетательный патрубок
Стандарт Q/ZB257-77
Технические данные | 079.1
[1] [2] [3] [4] [5] [7] [8] [10] [6] [9]
[1] Шестерённый масляный насос [2] Электродвигатель
[3] Номинальное давление [4] Масса
[5] Модель [6] Модель
[7] Номинальный расход [8] Высота всасывания
[9] Модель [10] Мощность
