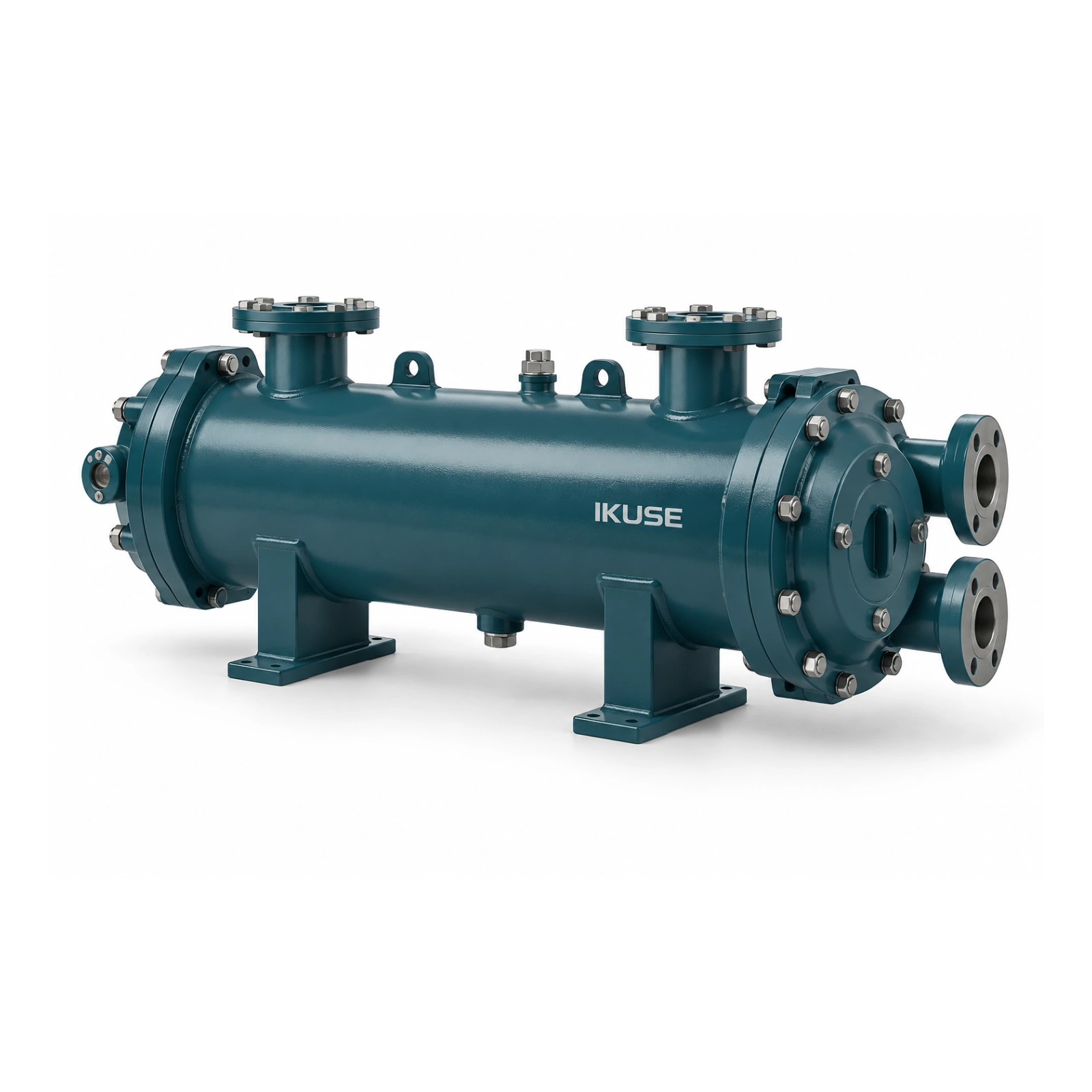

Охлаждение рабочего масла гидравлических и циркуляционных смазочных систем. Исполнения с плавающей и неподвижной трубной решёткой, горизонтальные и вертикальные.
Подбор и эксплуатация
Давления, температуры и площадь теплообмена различаются по подсериям. Подбирайте по конкретной модели и оставляйте место для извлечения пучка и обслуживания.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения

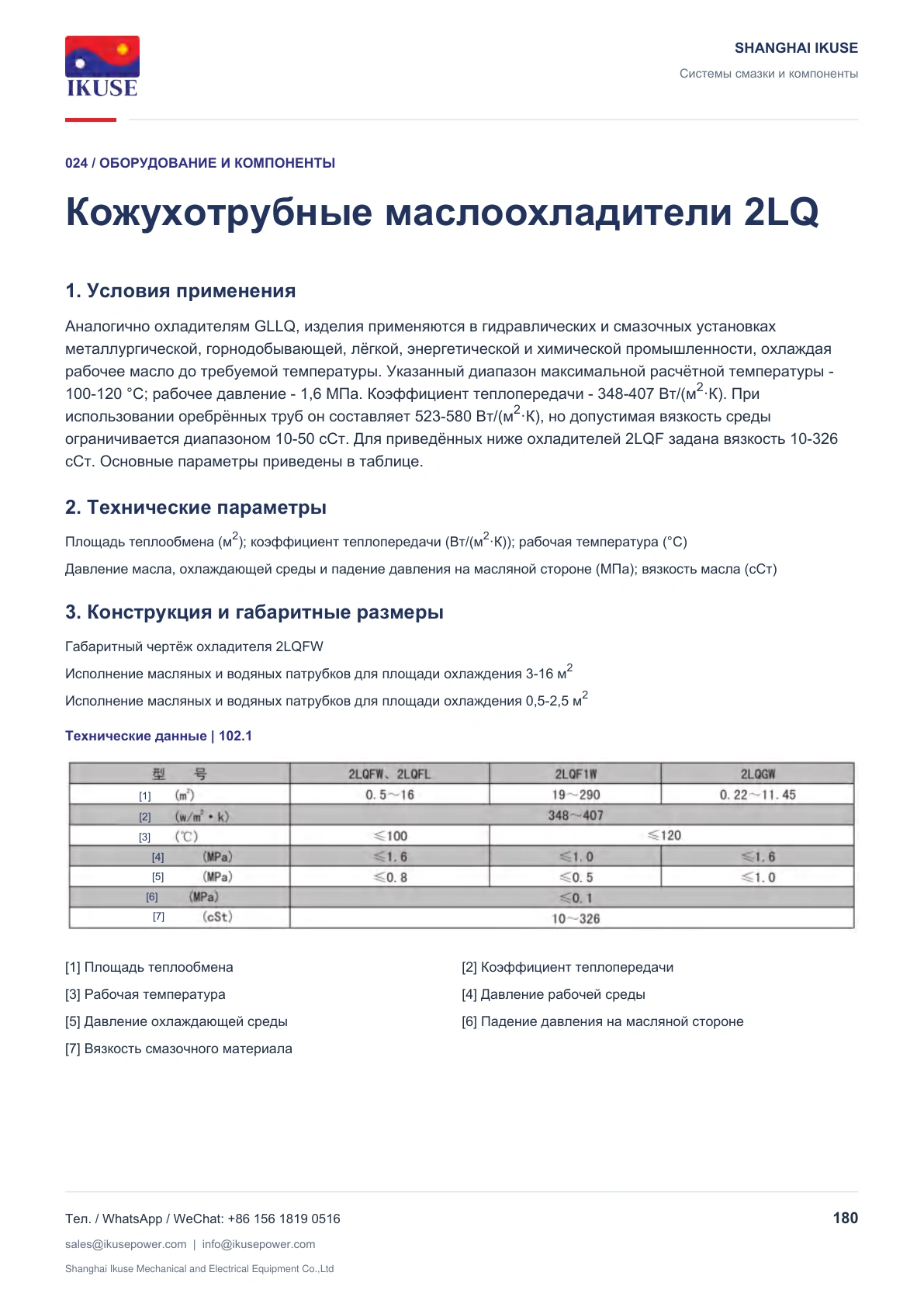

Аналогично охладителям GLLQ, изделия применяются в гидравлических и смазочных установках металлургической, горнодобывающей, лёгкой, энергетической и химической промышленности, охлаждая рабочее масло до требуемой температуры. Указанный диапазон максимальной расчётной температуры - 100-120 °C; рабочее давление - 1,6 МПа. Коэффициент теплопередачи - 348-407 Вт/(м2·К). При использовании оребрённых труб он составляет 523-580 Вт/(м2·К), но допустимая вязкость среды ограничивается диапазоном 10-50 сСт. Для приведённых ниже охладителей 2LQF задана вязкость 10-326 сСт. Основные параметры приведены в таблице.
2. Технические параметры
Площадь теплообмена (м2); коэффициент теплопередачи (Вт/(м2·К)); рабочая температура (°C)
Давление масла, охлаждающей среды и падение давления на масляной стороне (МПа); вязкость масла (сСт)

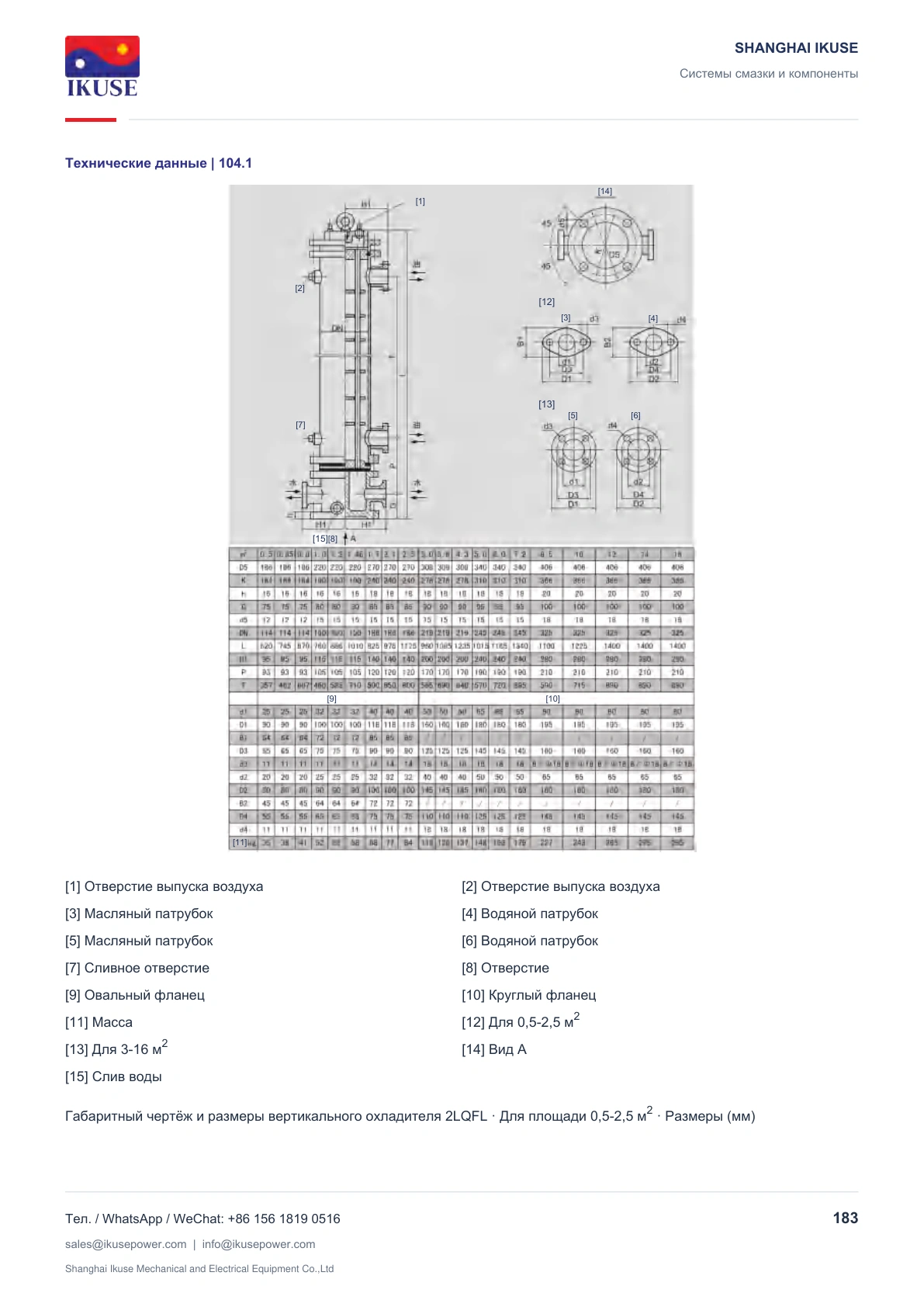

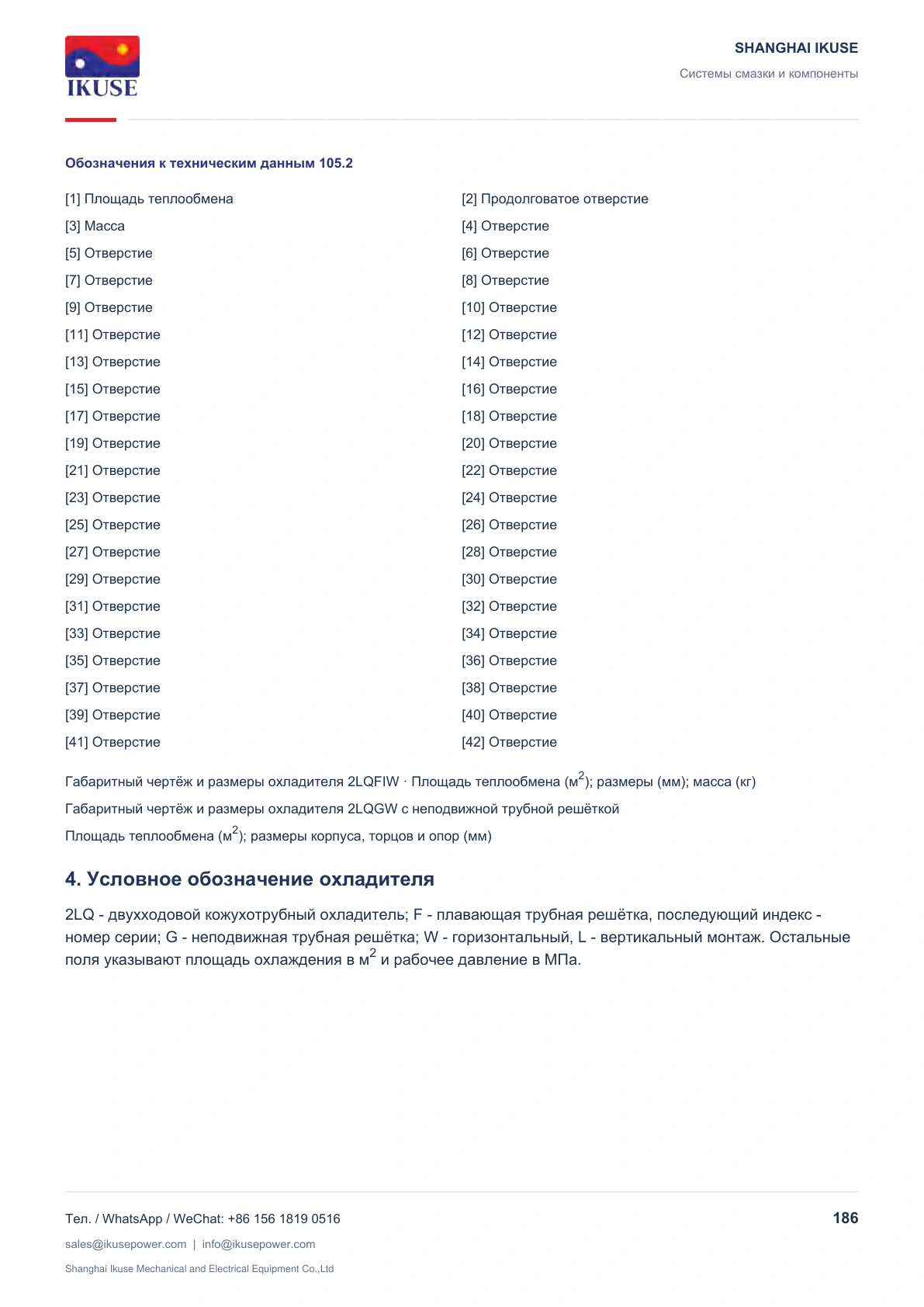

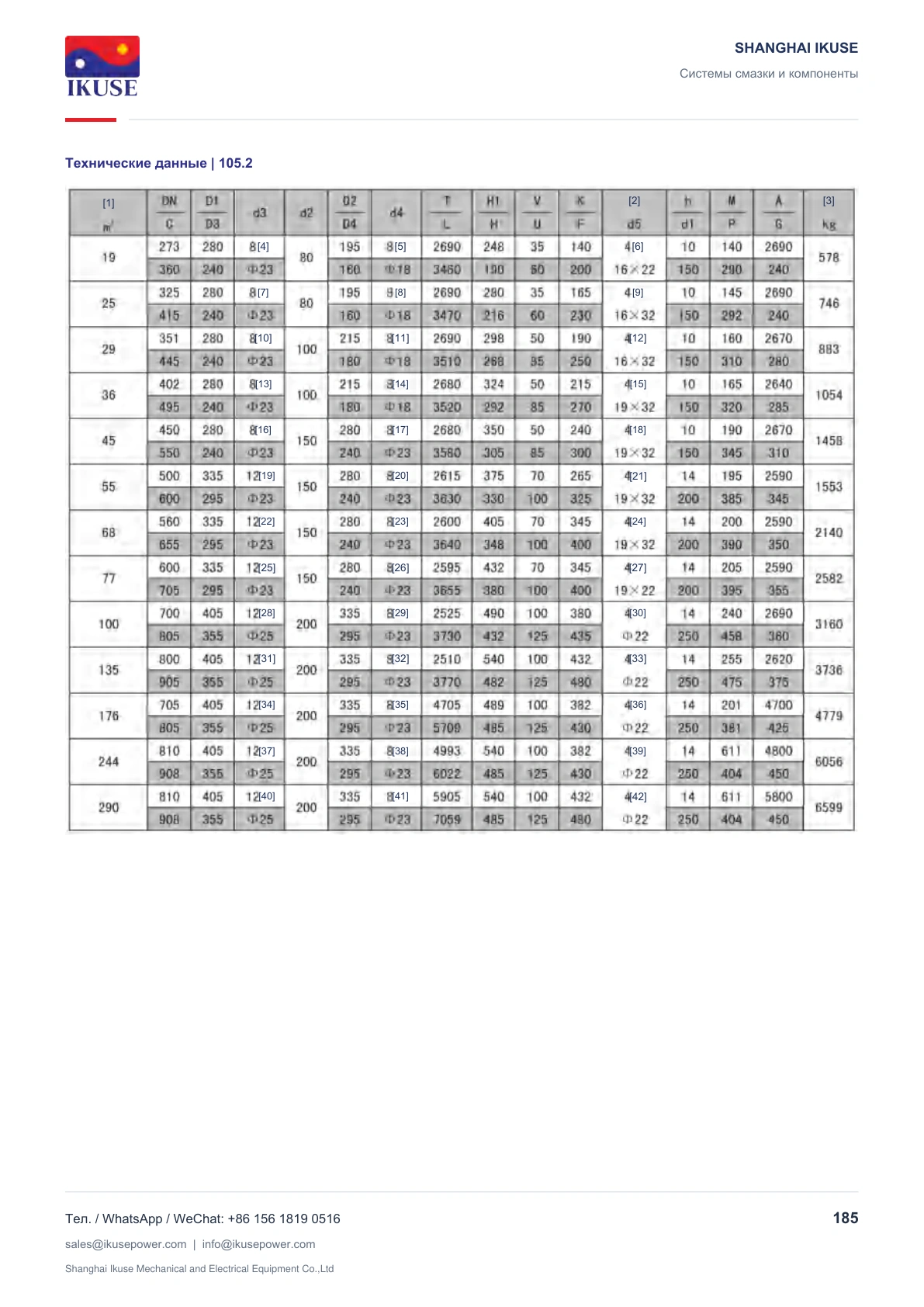

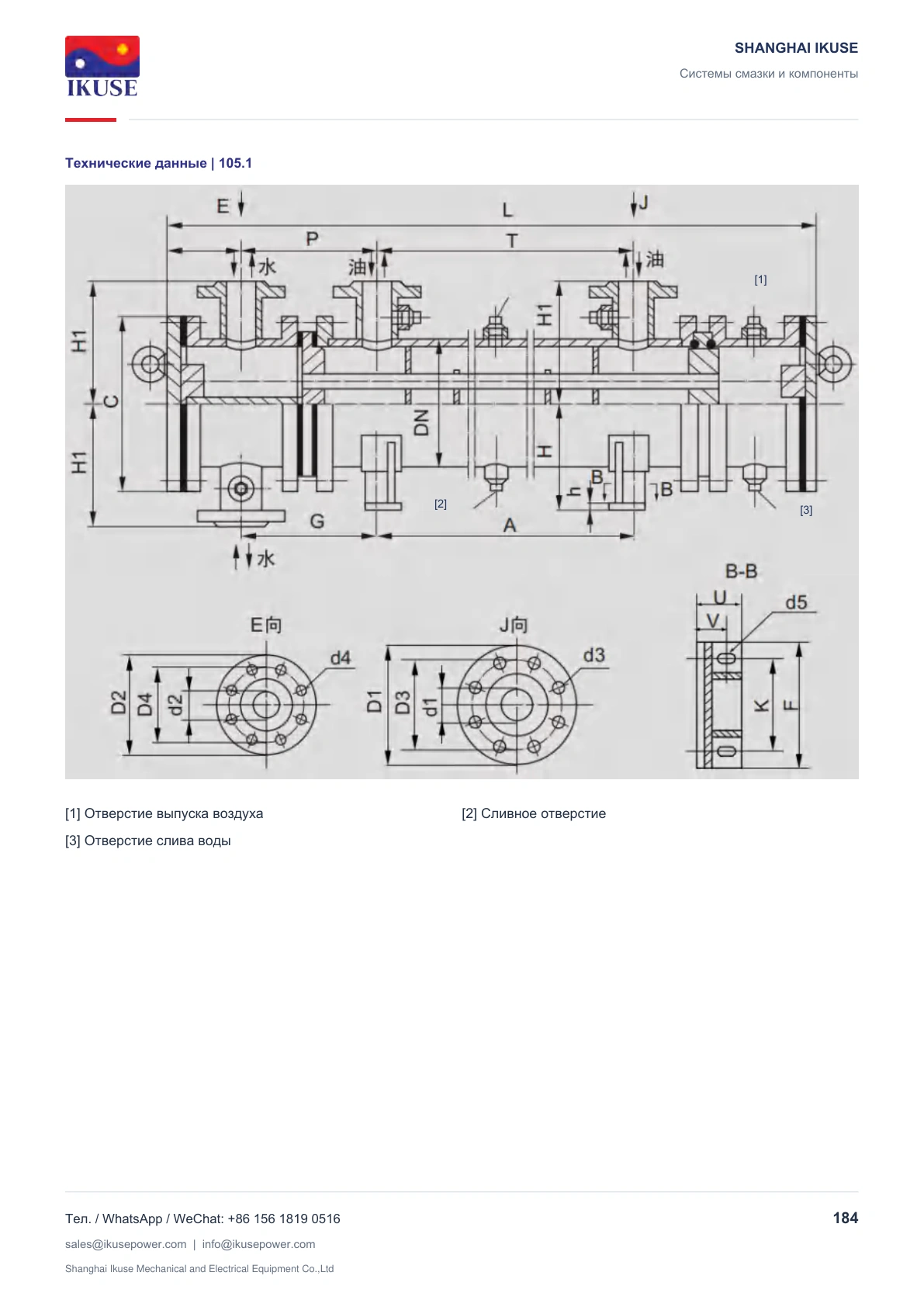

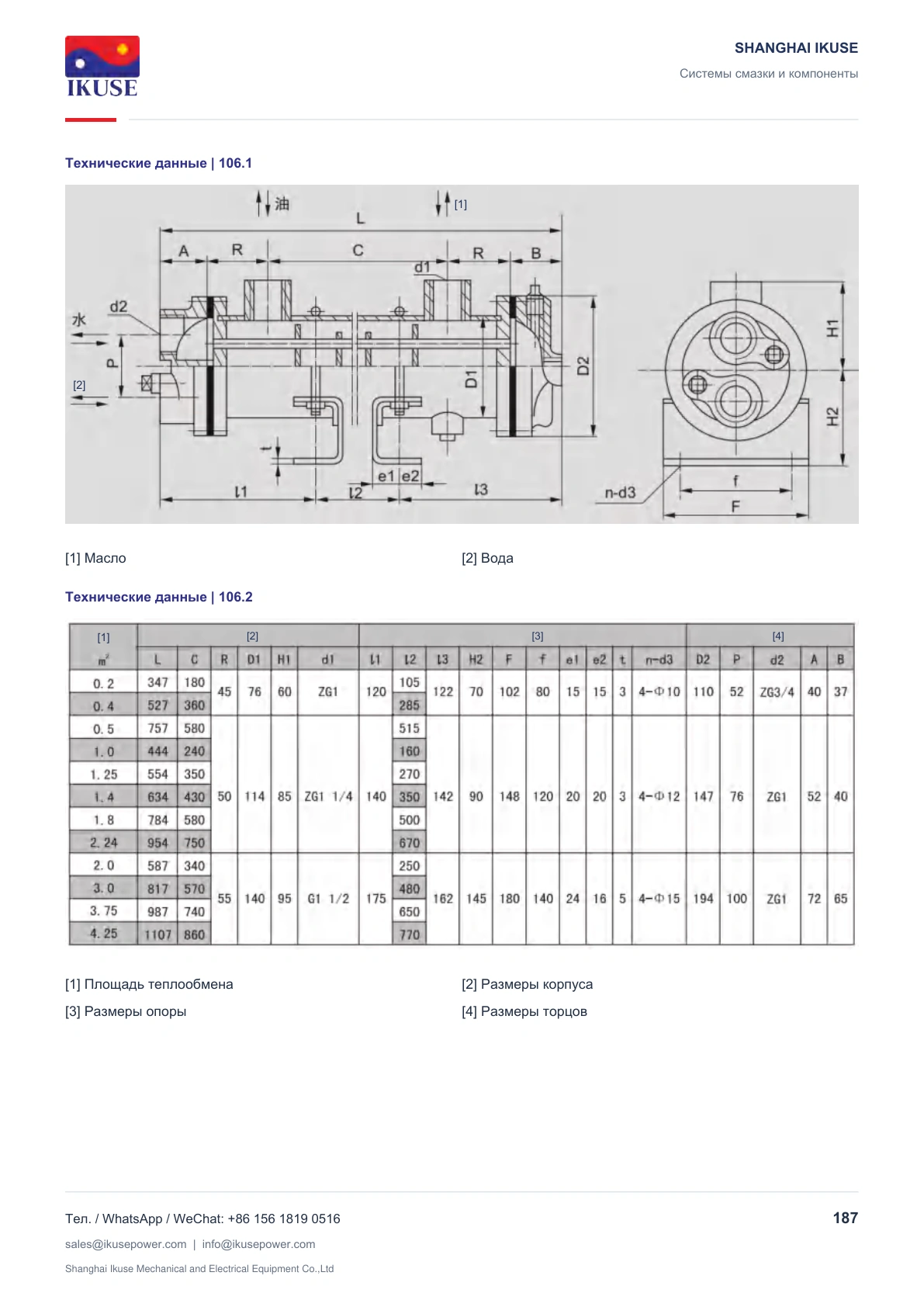

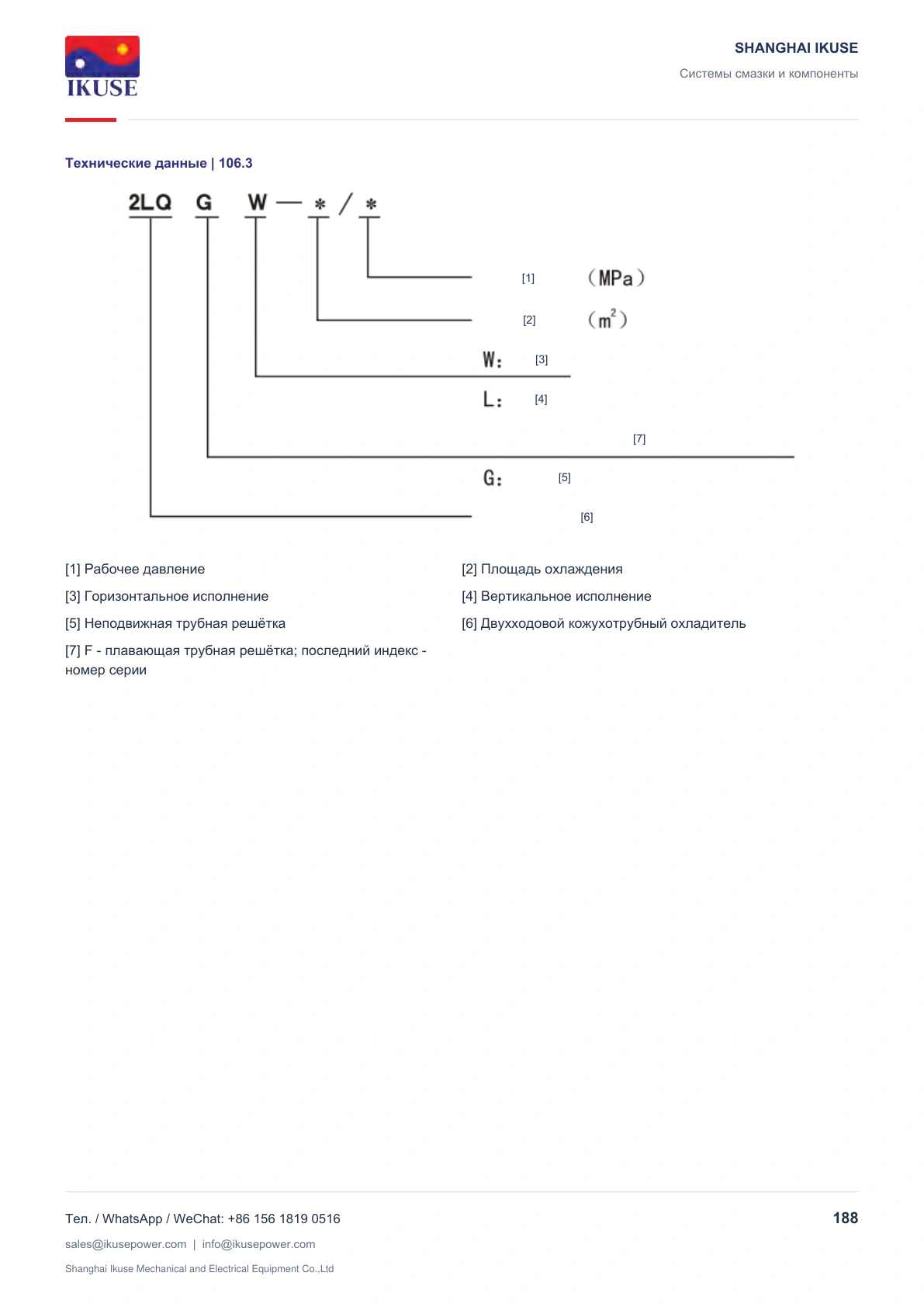

3. Конструкция и габаритные размеры

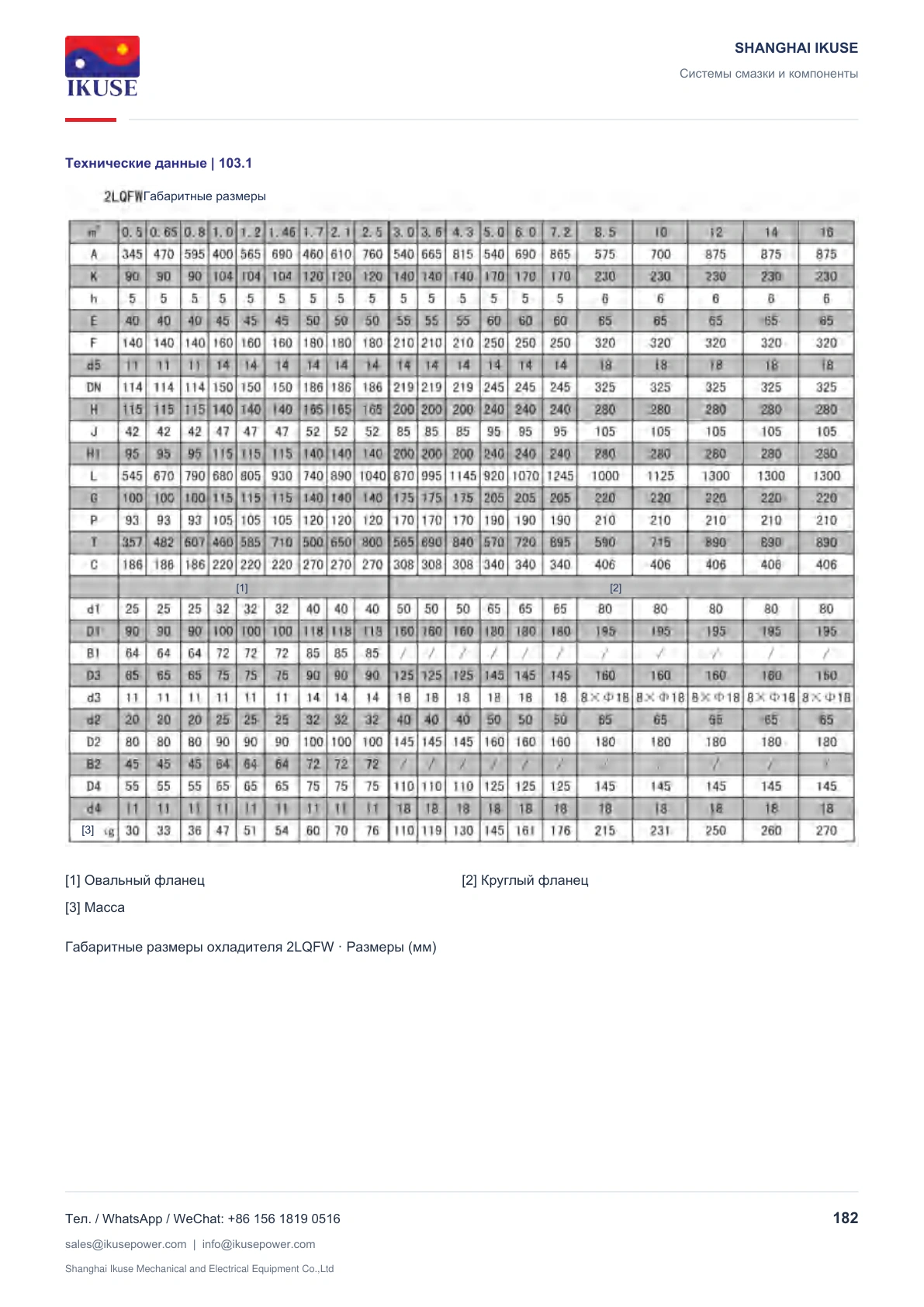

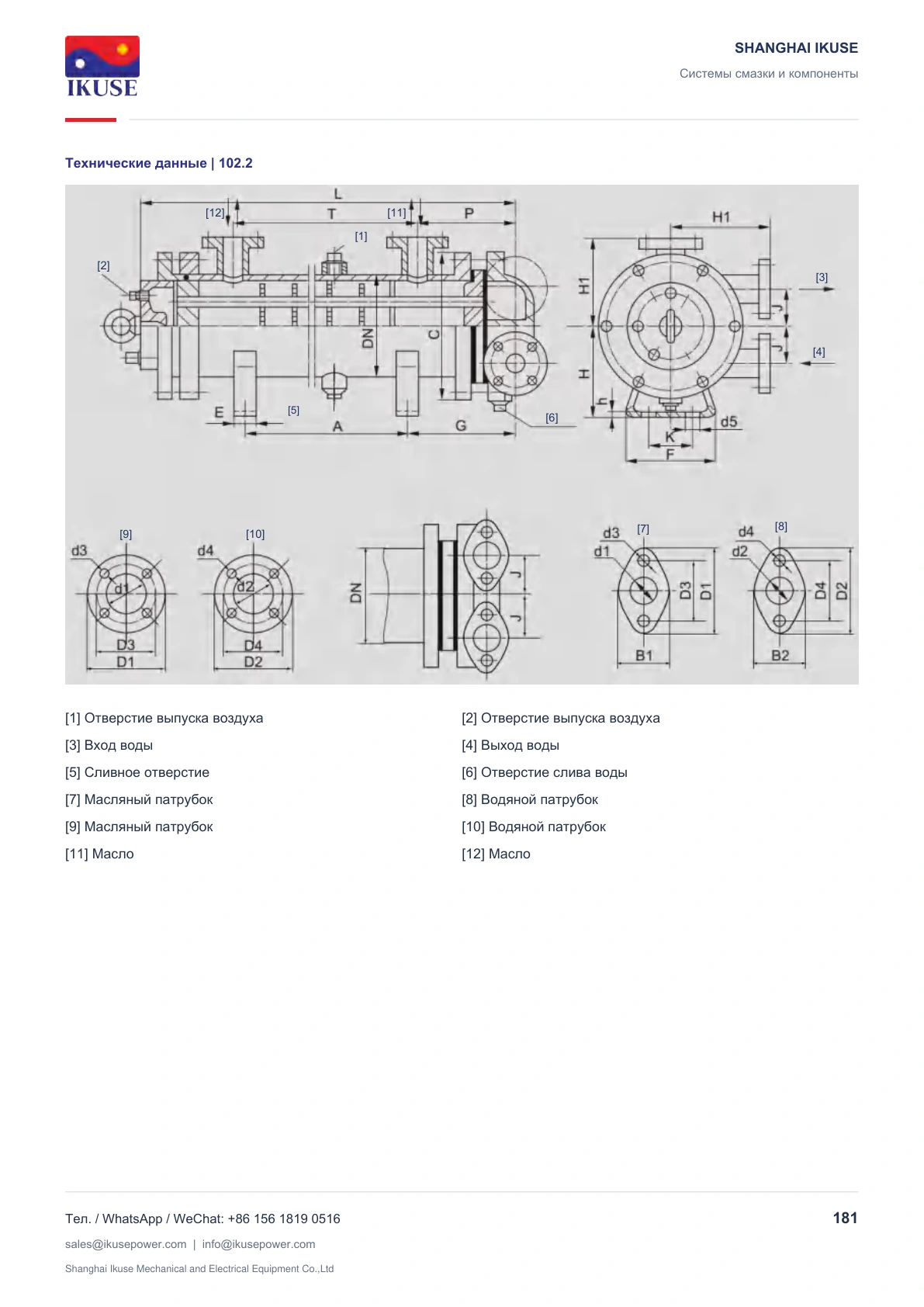

Габаритный чертёж охладителя 2LQFW Исполнение масляных и водяных патрубков для площади охлаждения 3-16 м2 Исполнение масляных и водяных патрубков для площади охлаждения 0,5-2,5 м2
Технические данные | 102.1
