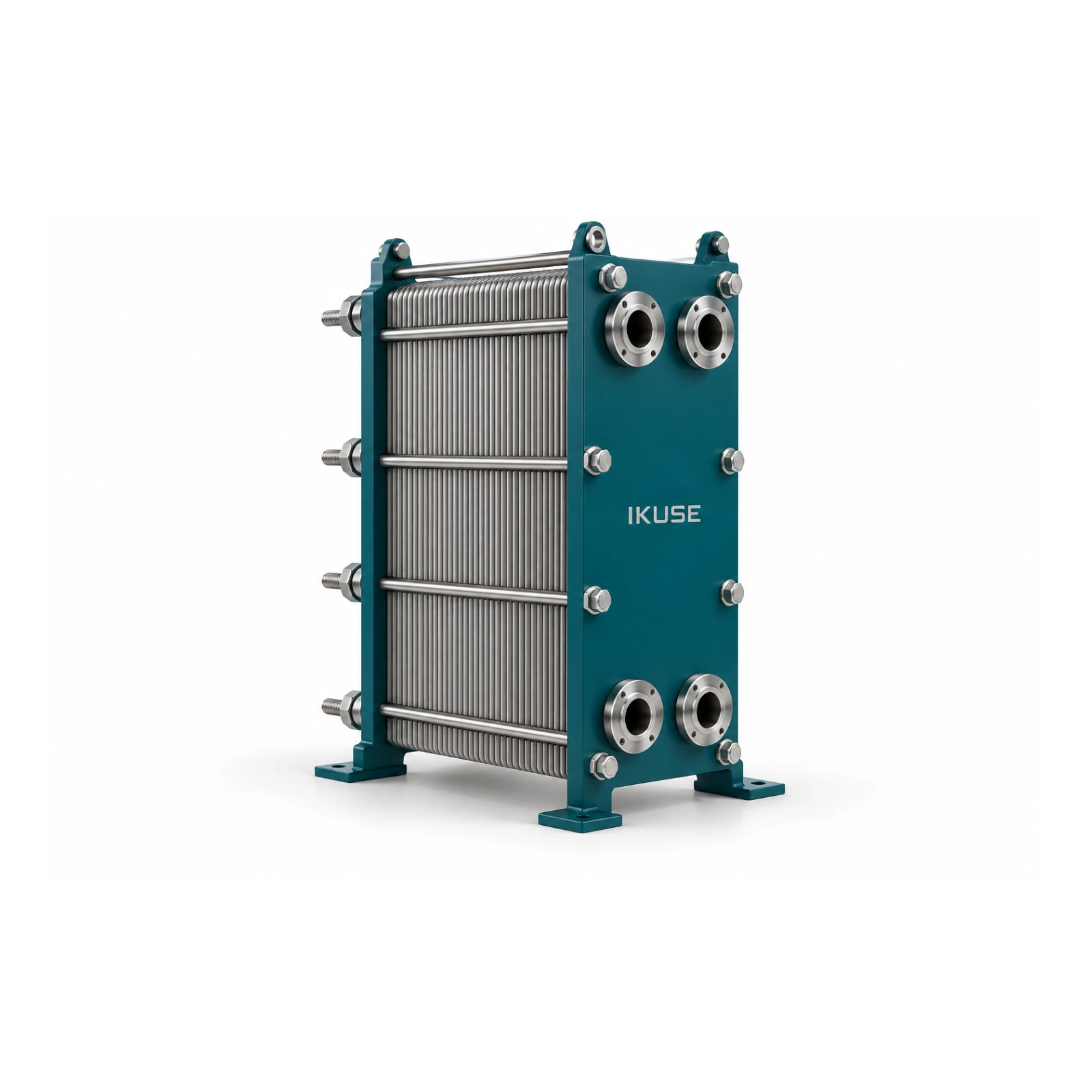

Теплообмен посредством гофрированных пластин. Разборная конструкция допускает очистку; число пластин позволяет изменять площадь теплообмена.
Подбор и эксплуатация
В смазочной системе масло и вода движутся противотоком. Применяйте промышленную охлаждающую воду; речную воду предварительно фильтруйте или отстаивайте. Проверьте тепловую нагрузку, входные температуры и допустимые потери давления.
Техническая документация

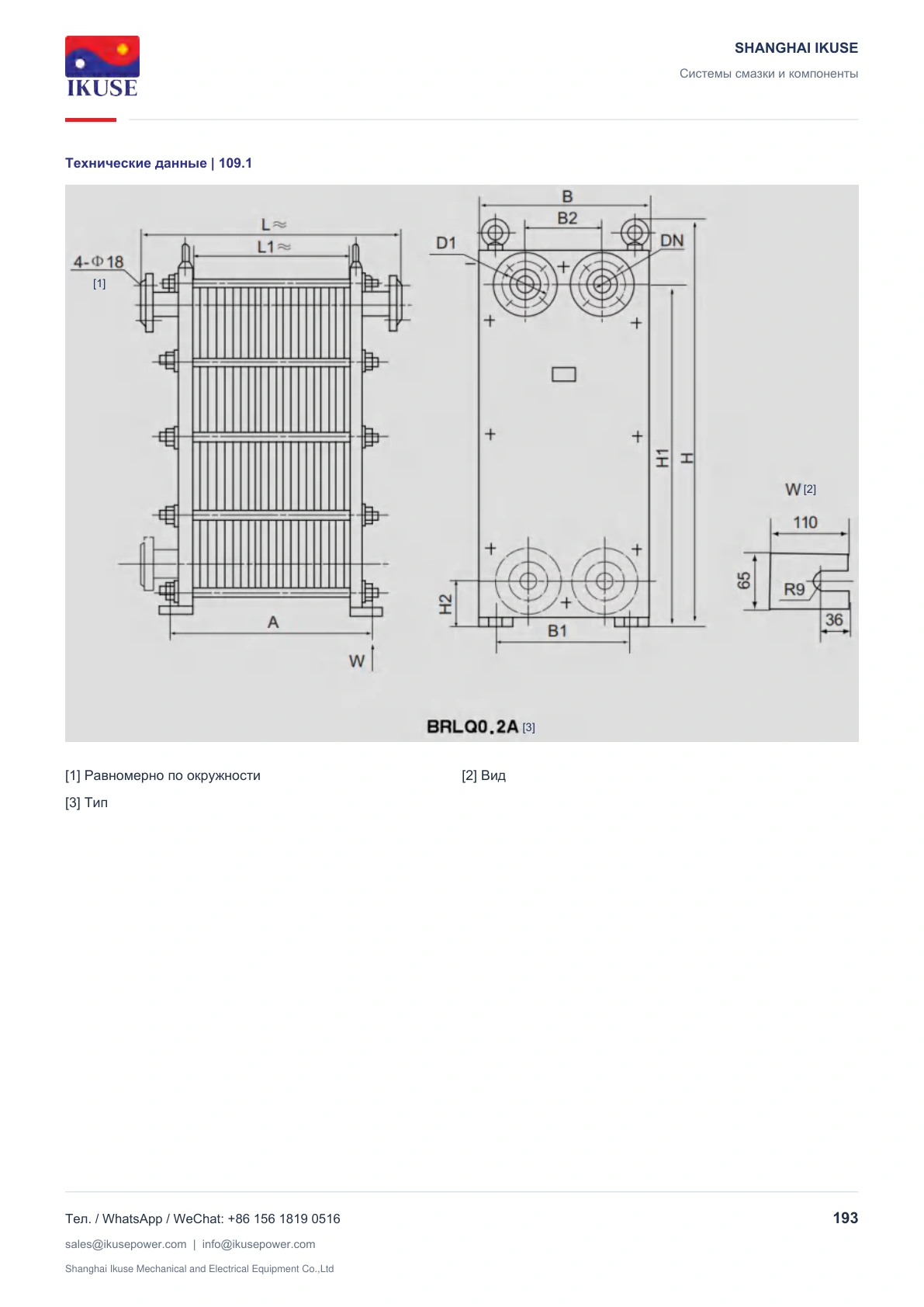

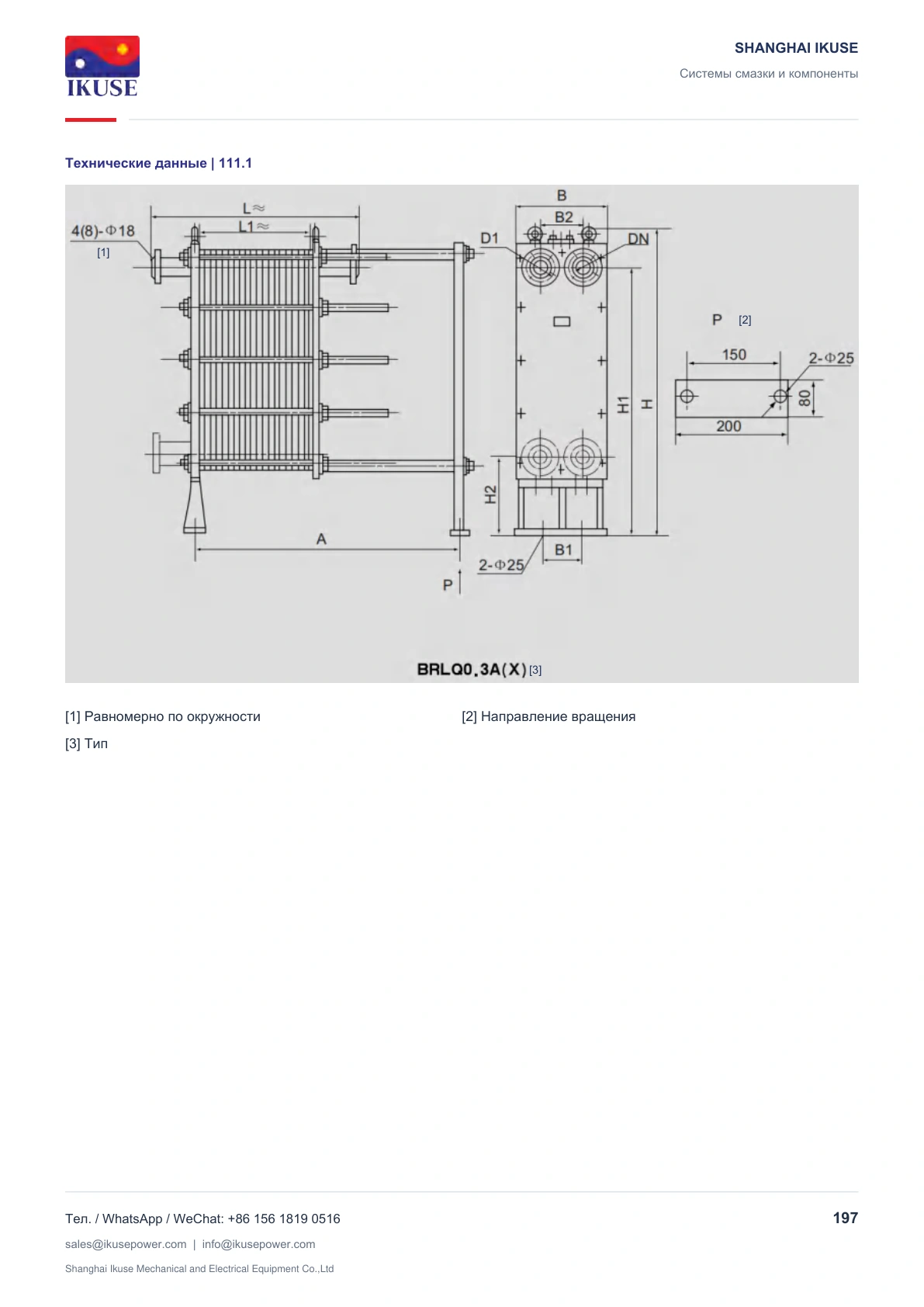

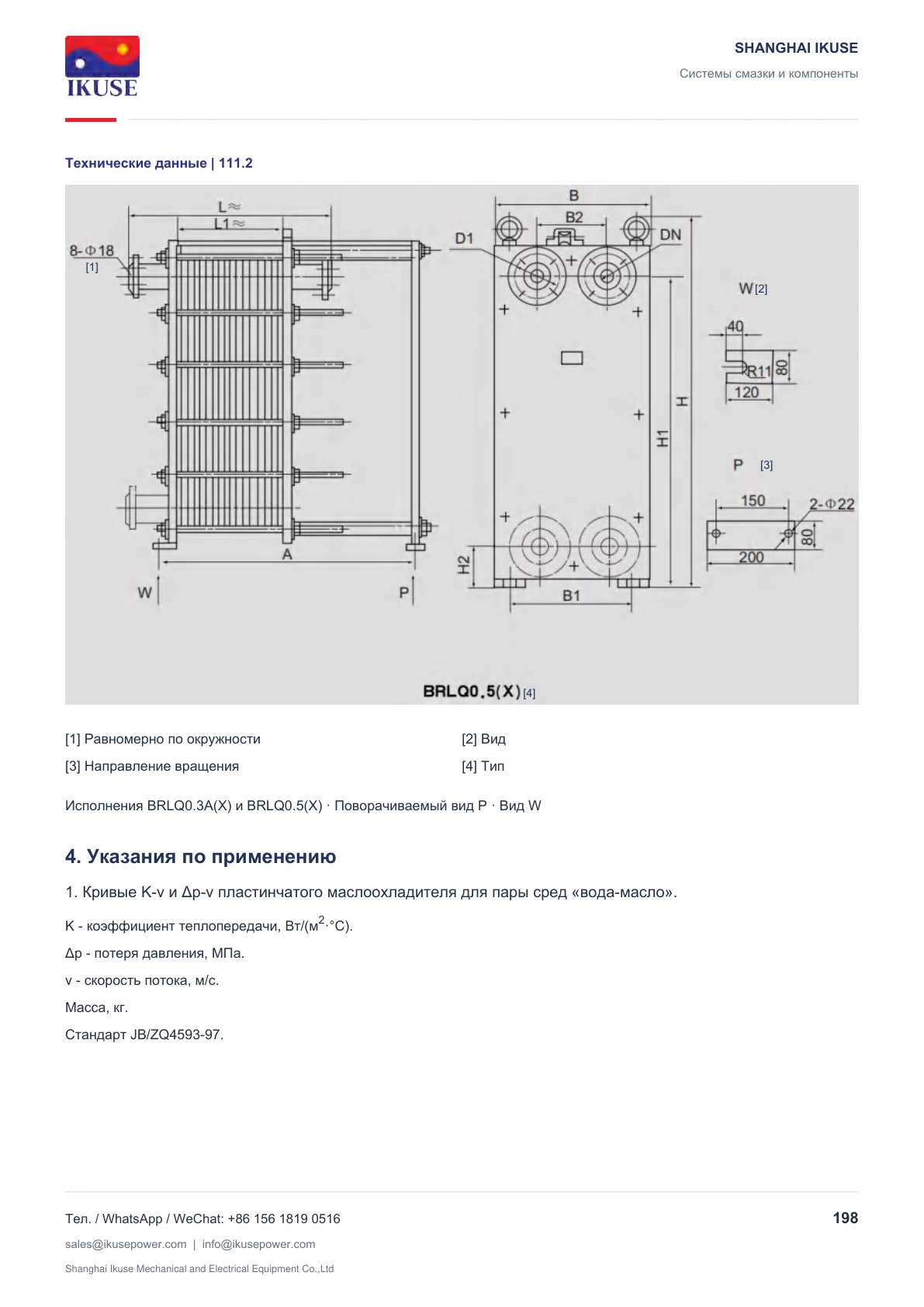

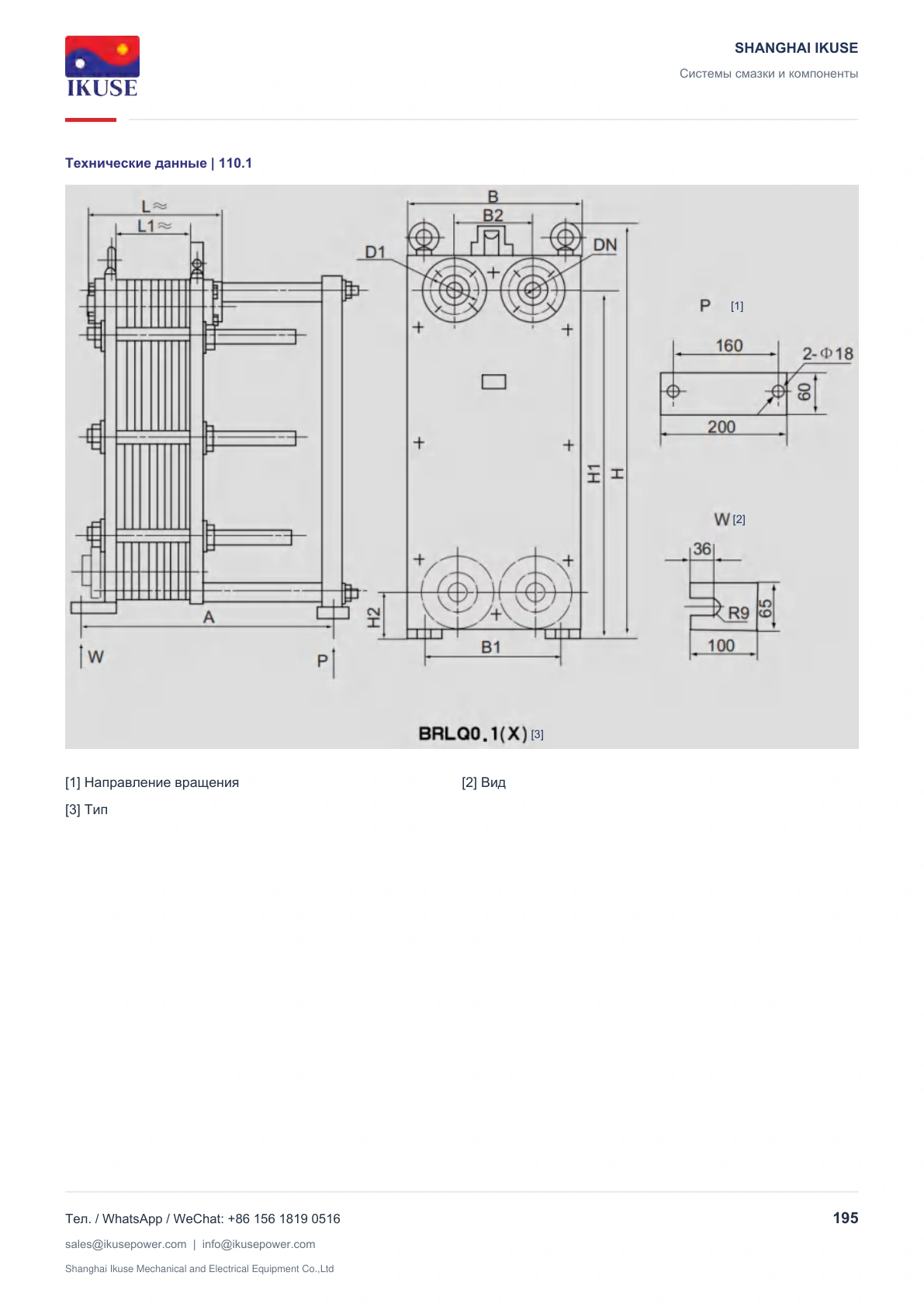

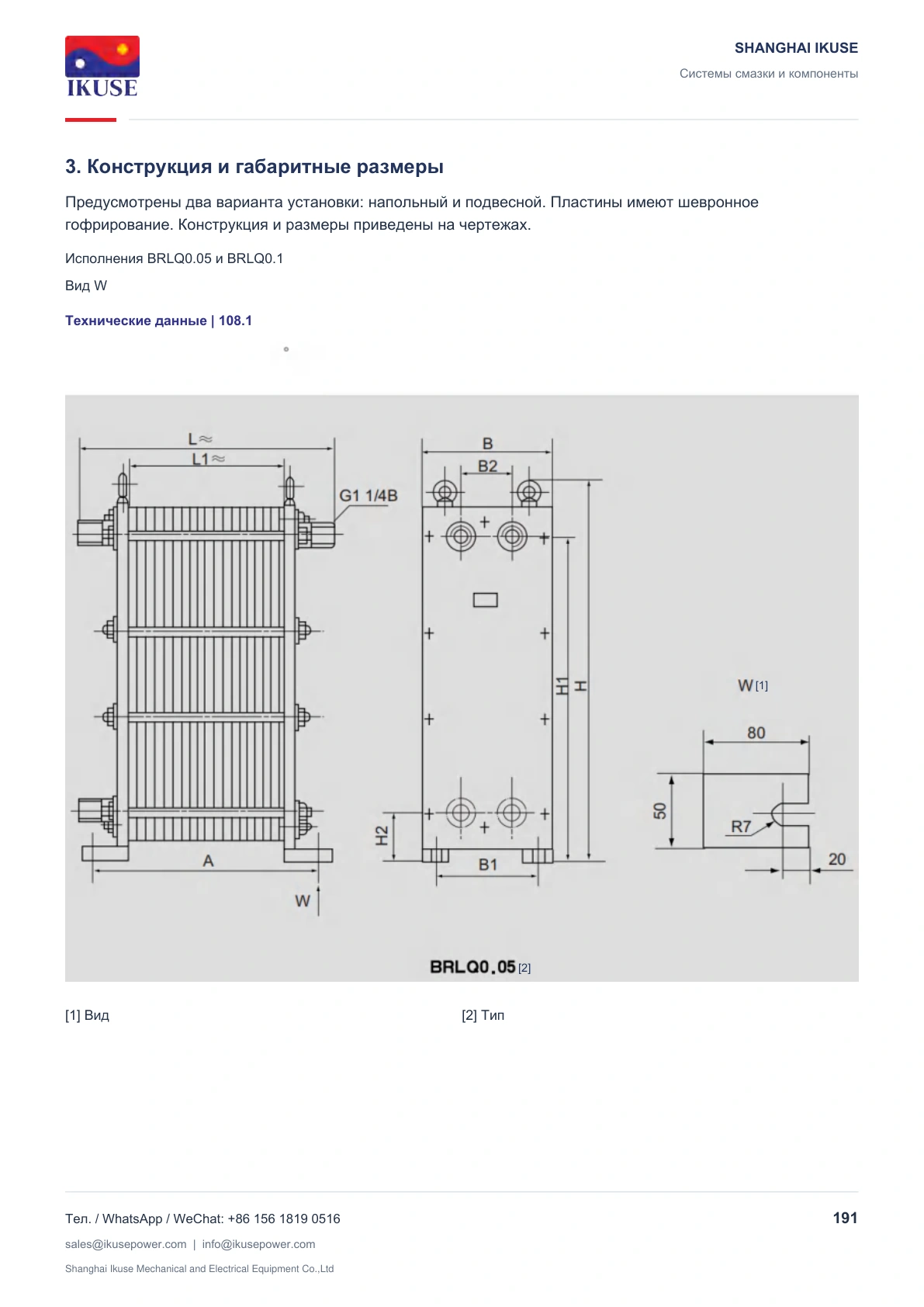

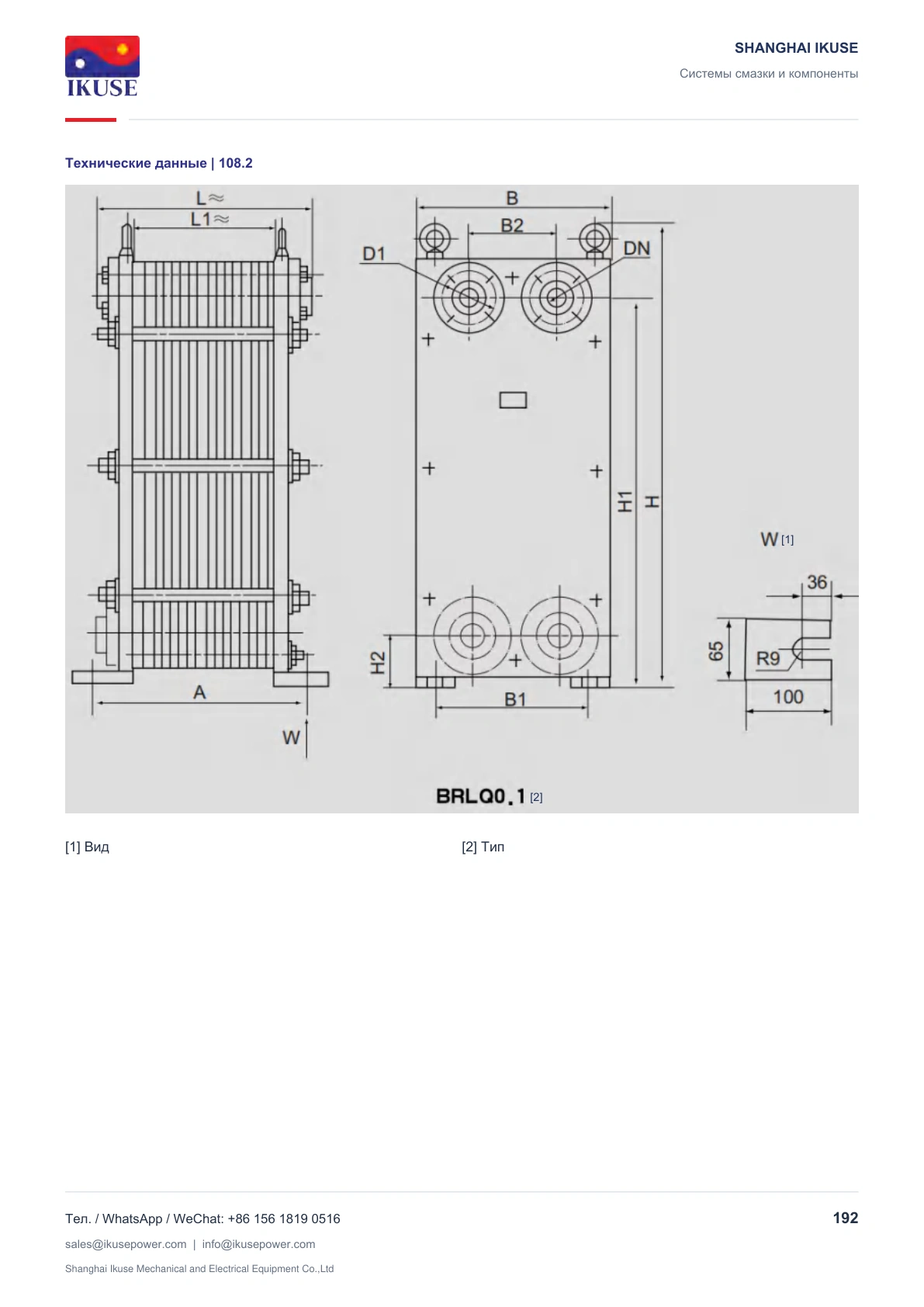

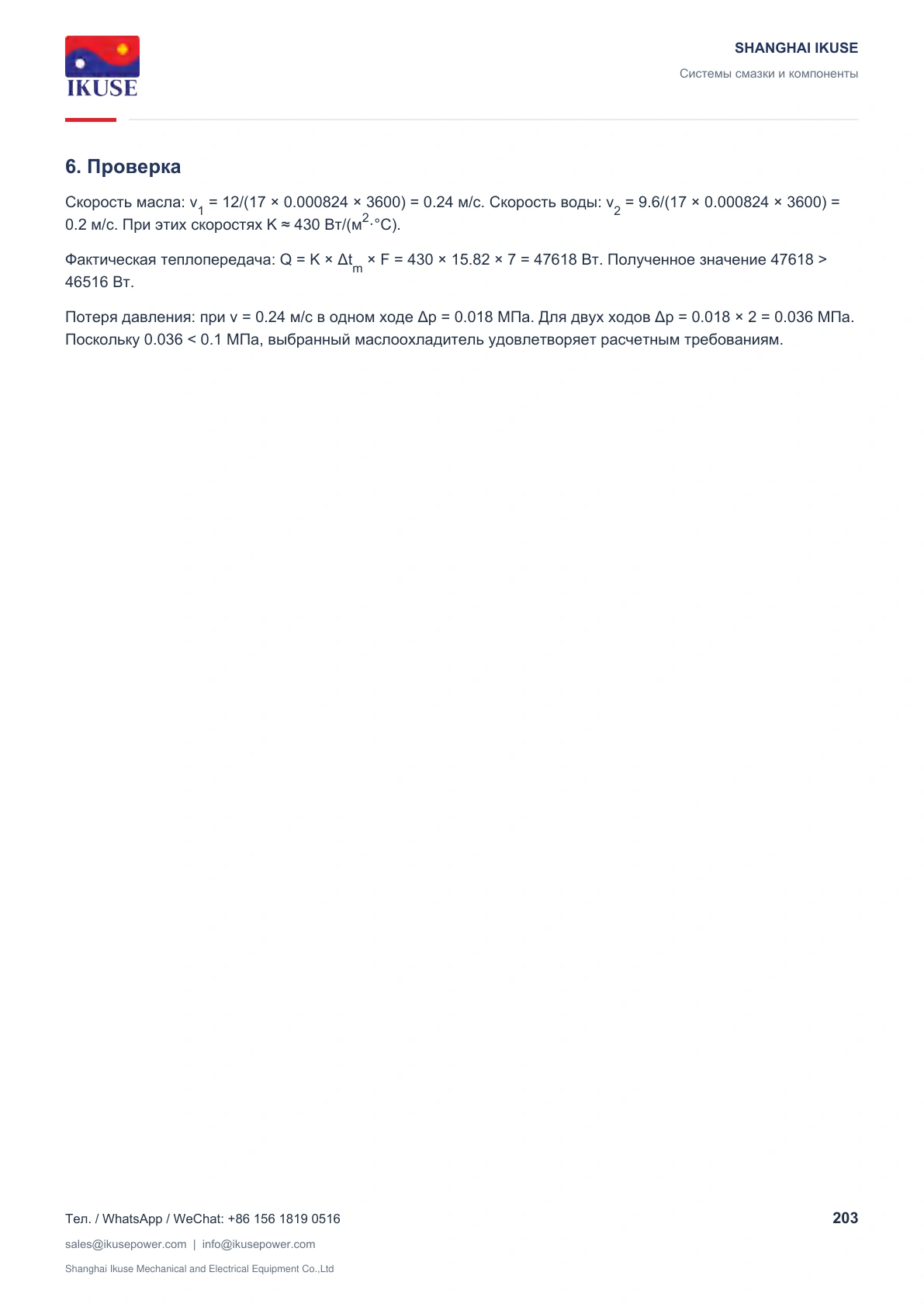

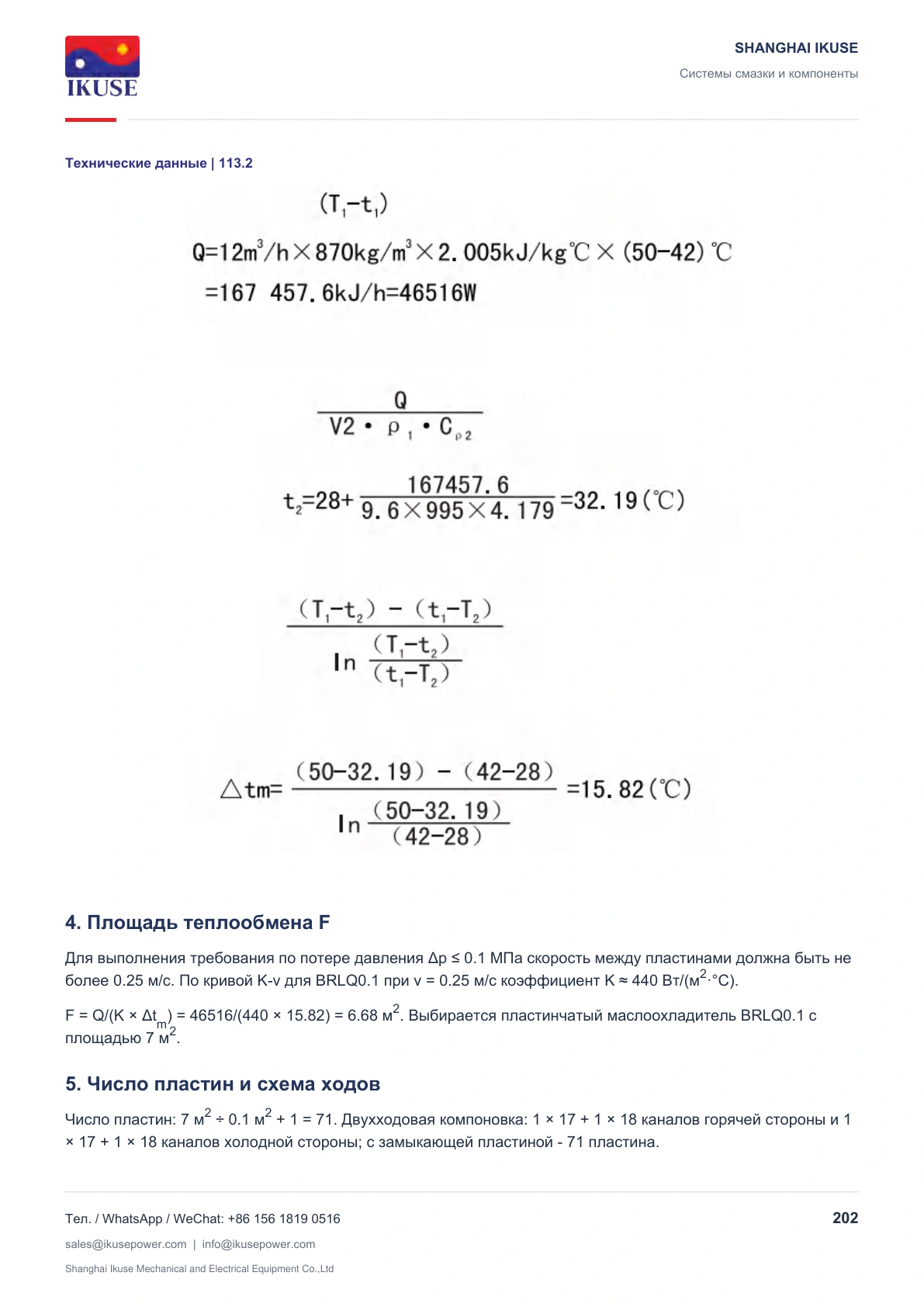

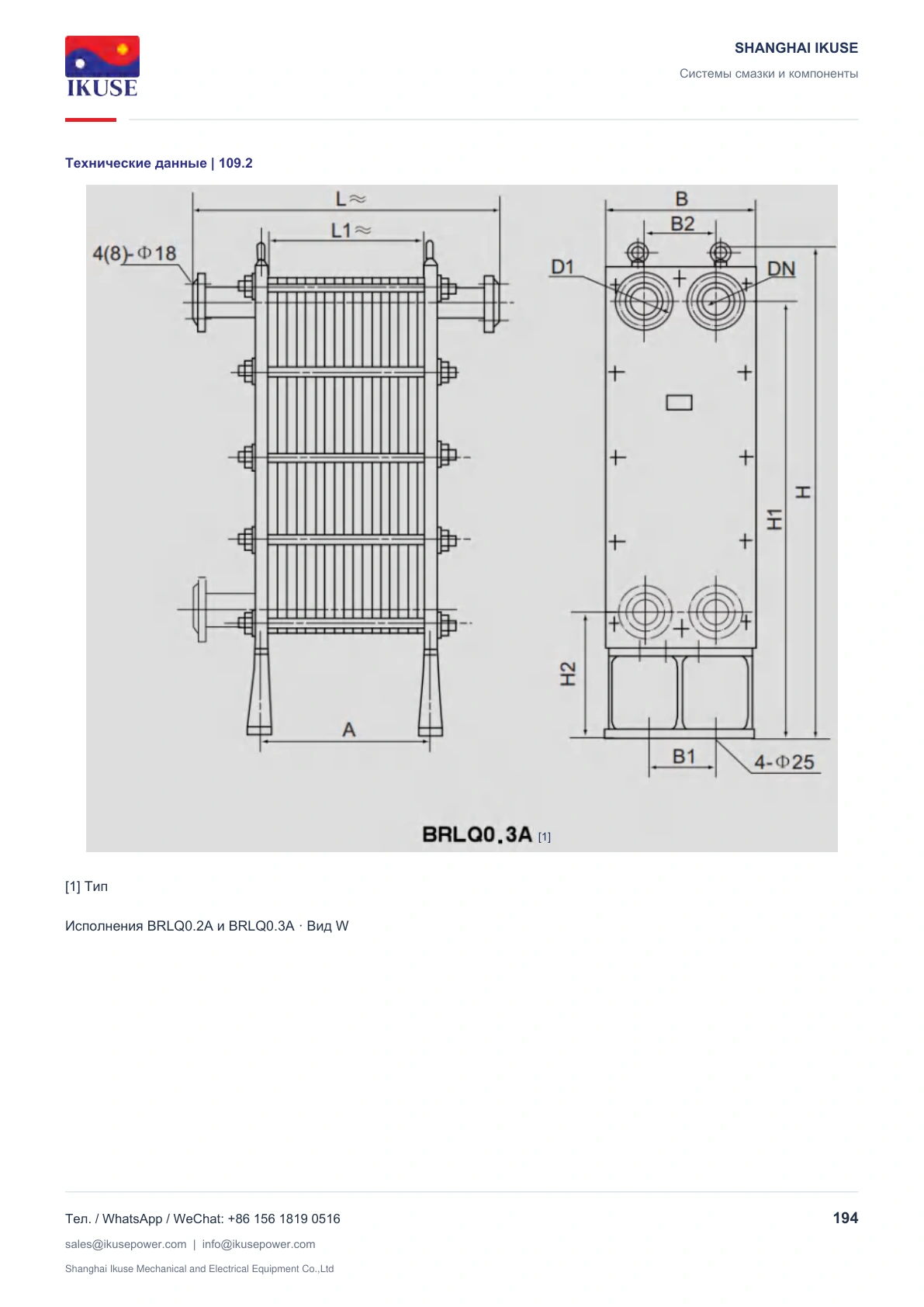

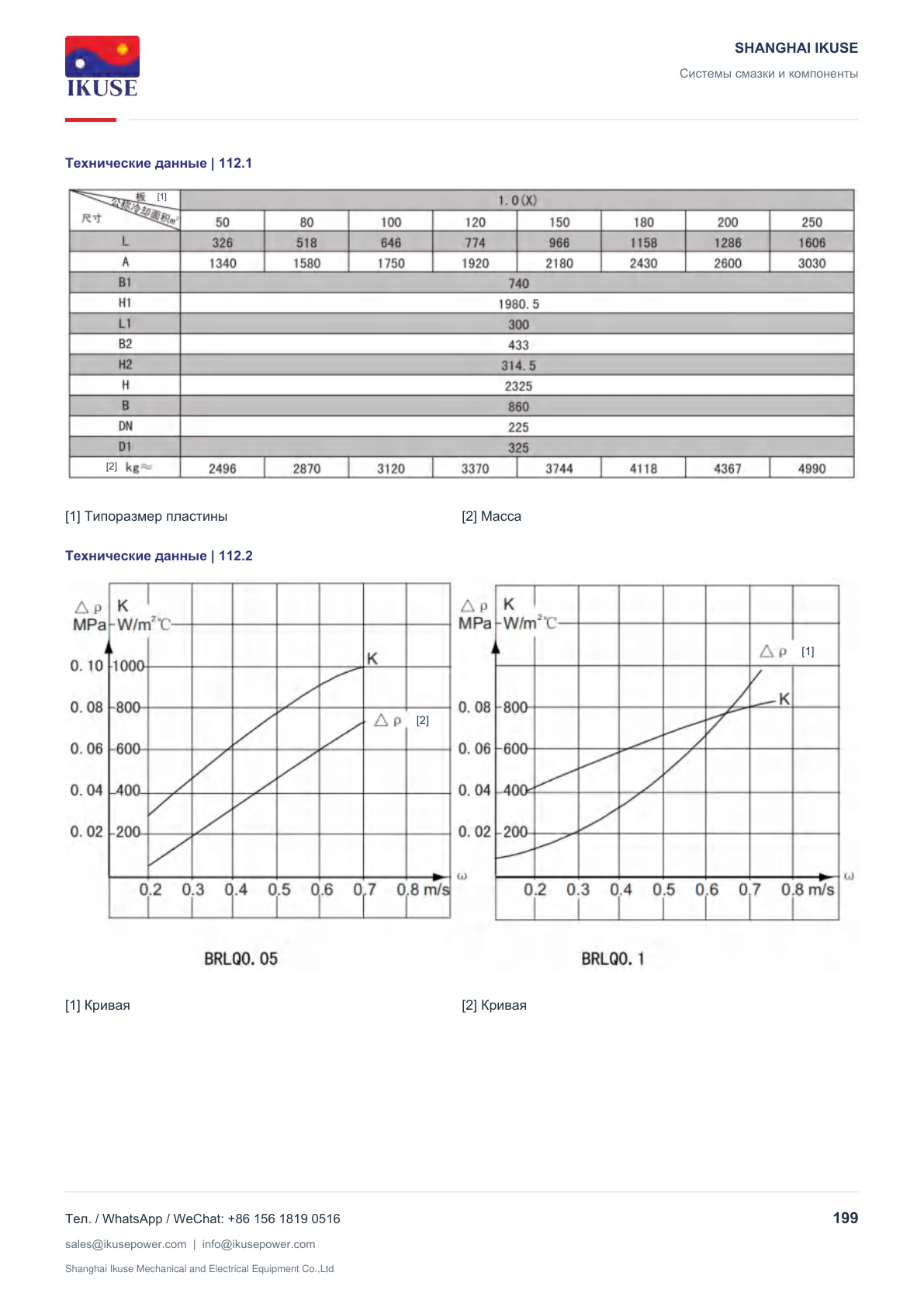

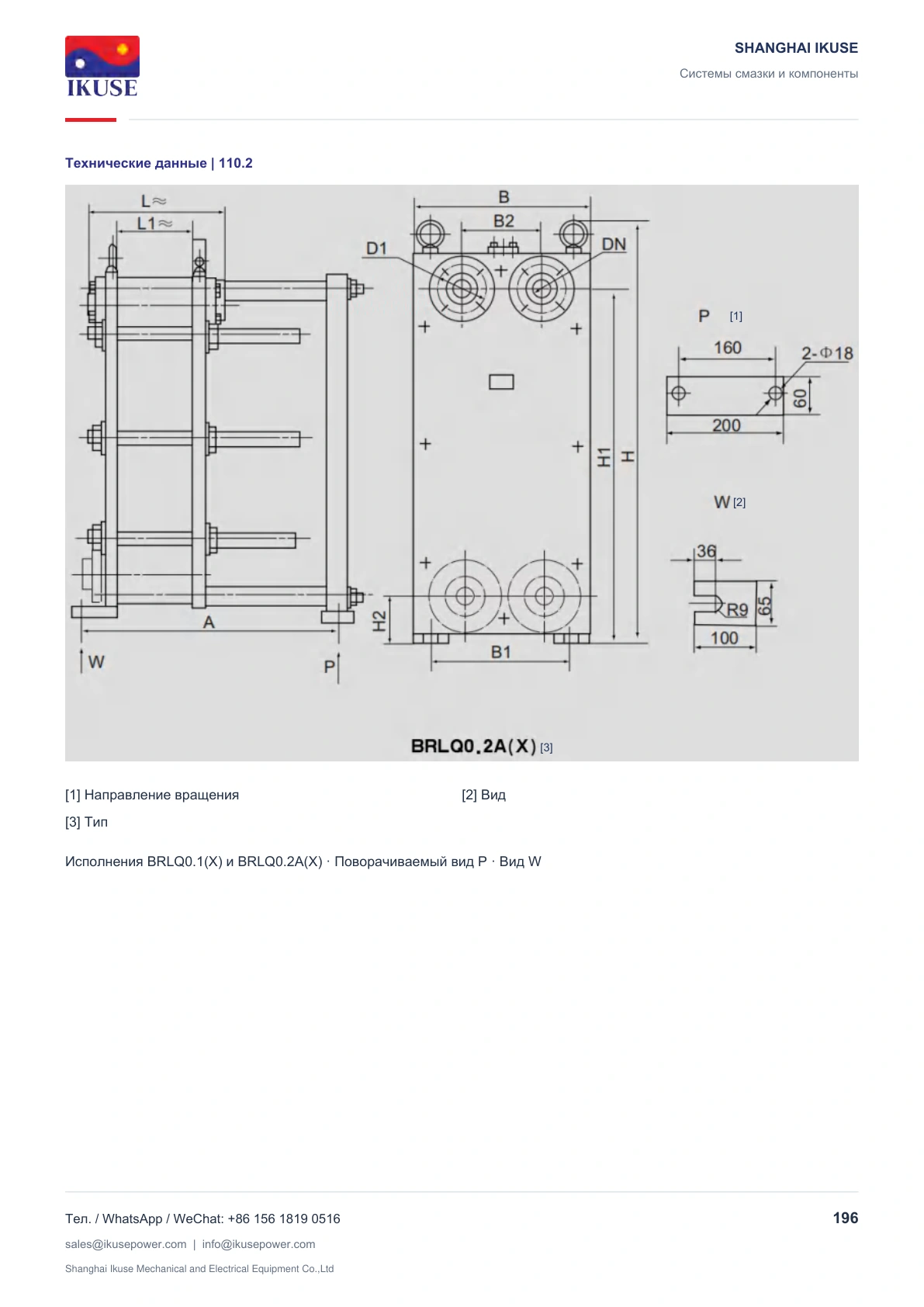

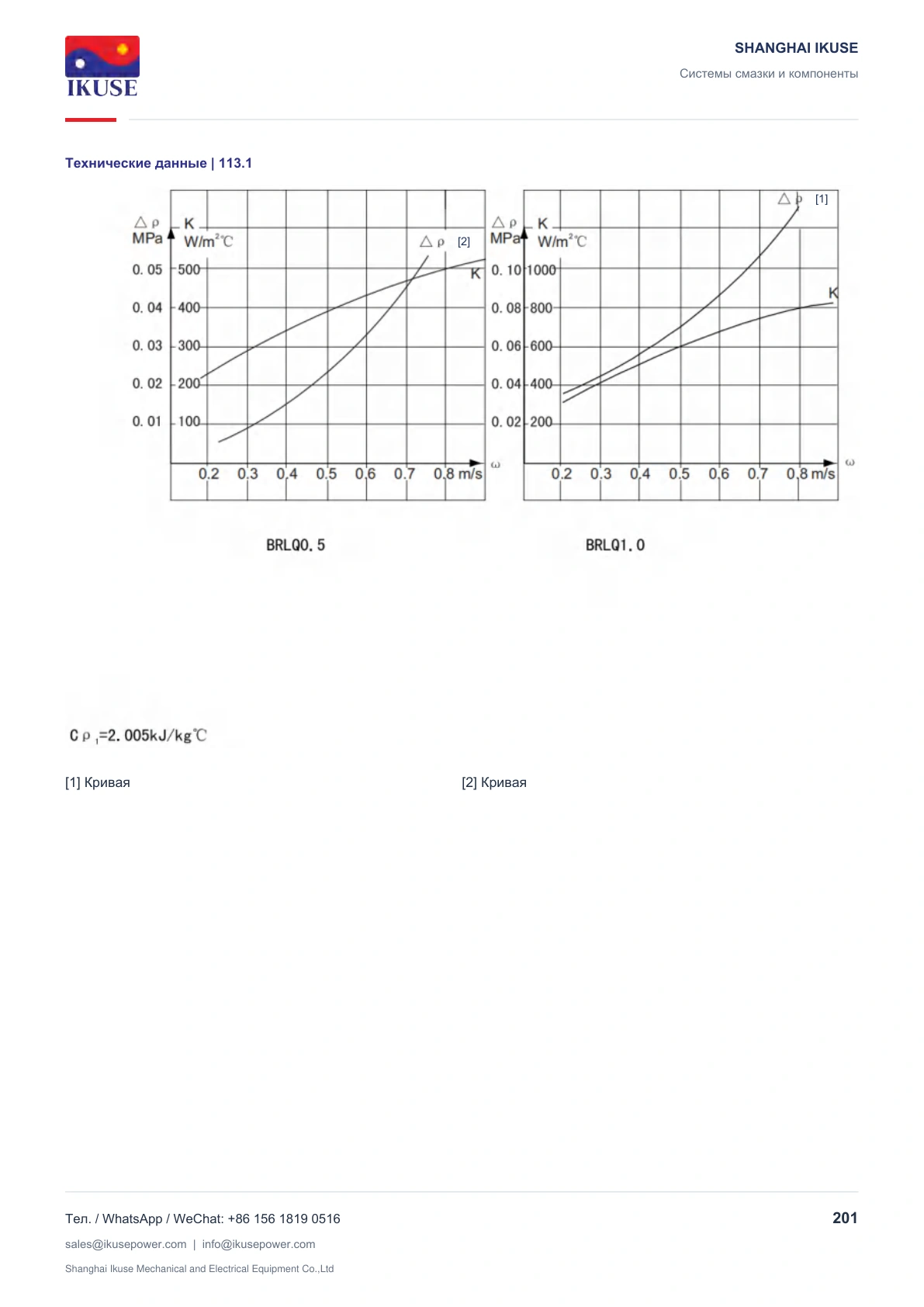

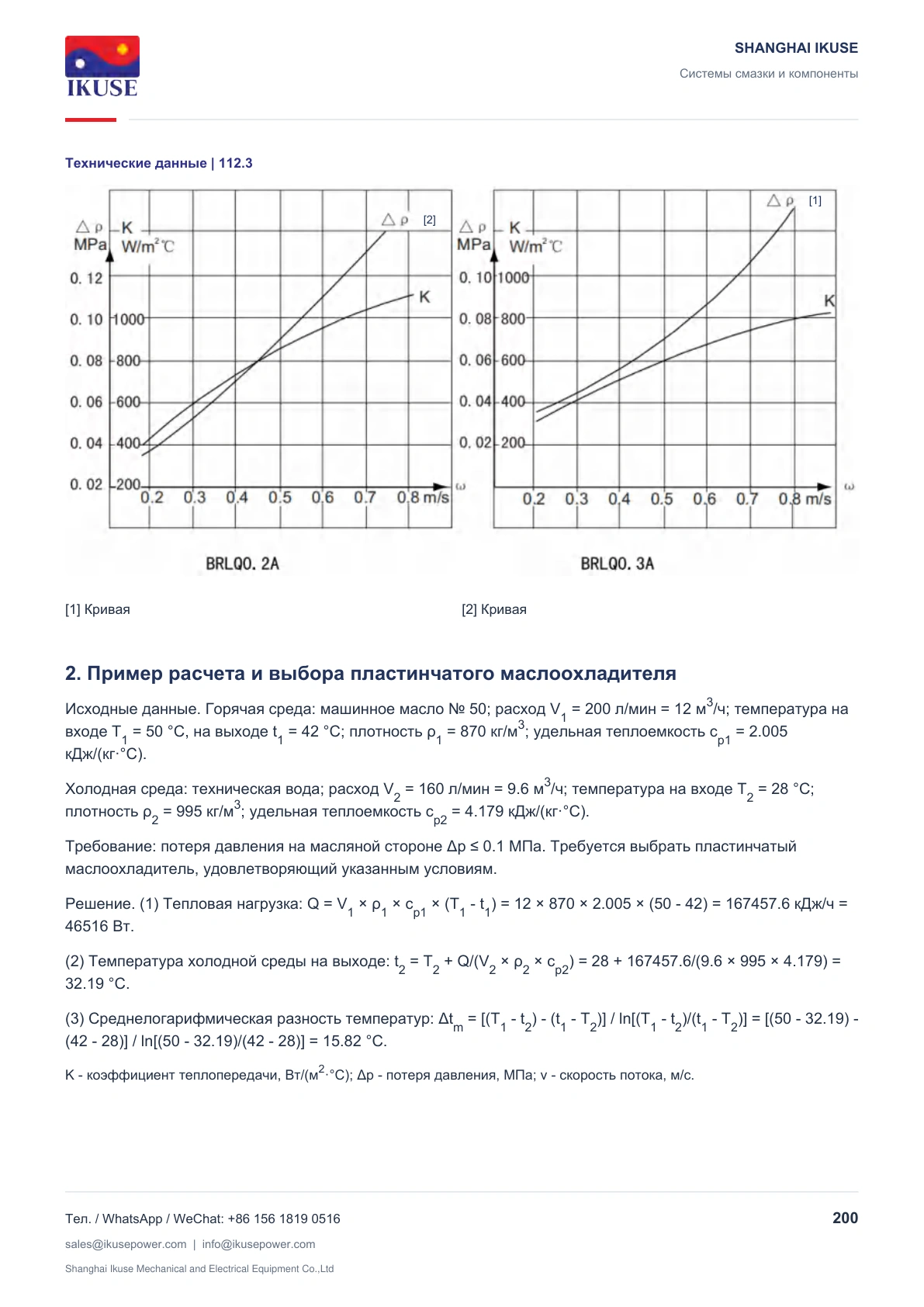

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

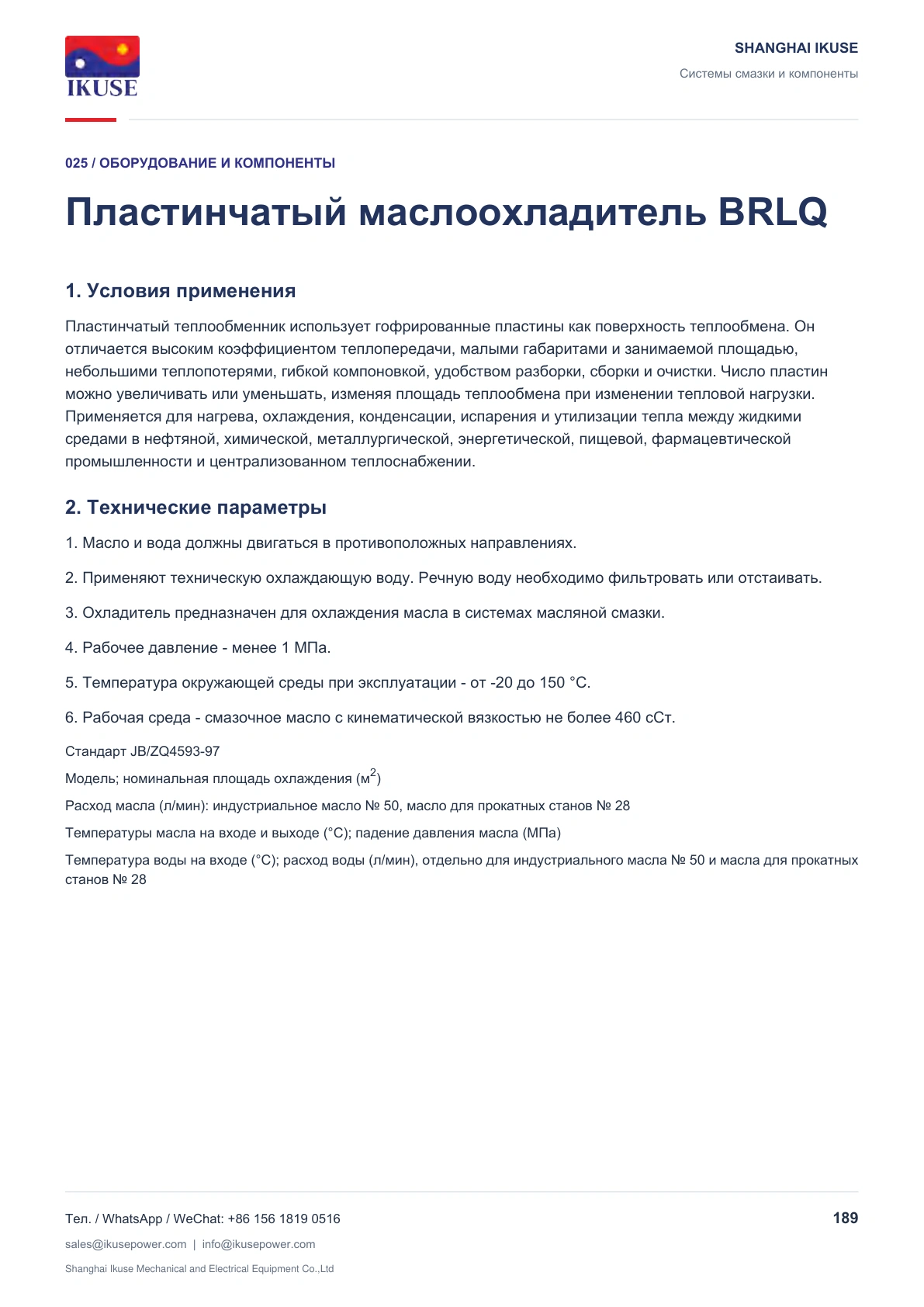

1. Условия применения
Пластинчатый теплообменник использует гофрированные пластины как поверхность теплообмена. Он отличается высоким коэффициентом теплопередачи, малыми габаритами и занимаемой площадью, небольшими теплопотерями, гибкой компоновкой, удобством разборки, сборки и очистки. Число пластин можно увеличивать или уменьшать, изменяя площадь теплообмена при изменении тепловой нагрузки. Применяется для нагрева, охлаждения, конденсации, испарения и утилизации тепла между жидкими средами в нефтяной, химической, металлургической, энергетической, пищевой, фармацевтической промышленности и централизованном теплоснабжении.
2. Технические параметры
1. Масло и вода должны двигаться в противоположных направлениях.
2. Применяют техническую охлаждающую воду. Речную воду необходимо фильтровать или отстаивать.
3. Охладитель предназначен для охлаждения масла в системах масляной смазки.
4. Рабочее давление - менее 1 МПа.
5. Температура окружающей среды при эксплуатации - от -20 до 150 °C.
6. Рабочая среда - смазочное масло с кинематической вязкостью не более 460 сСт.

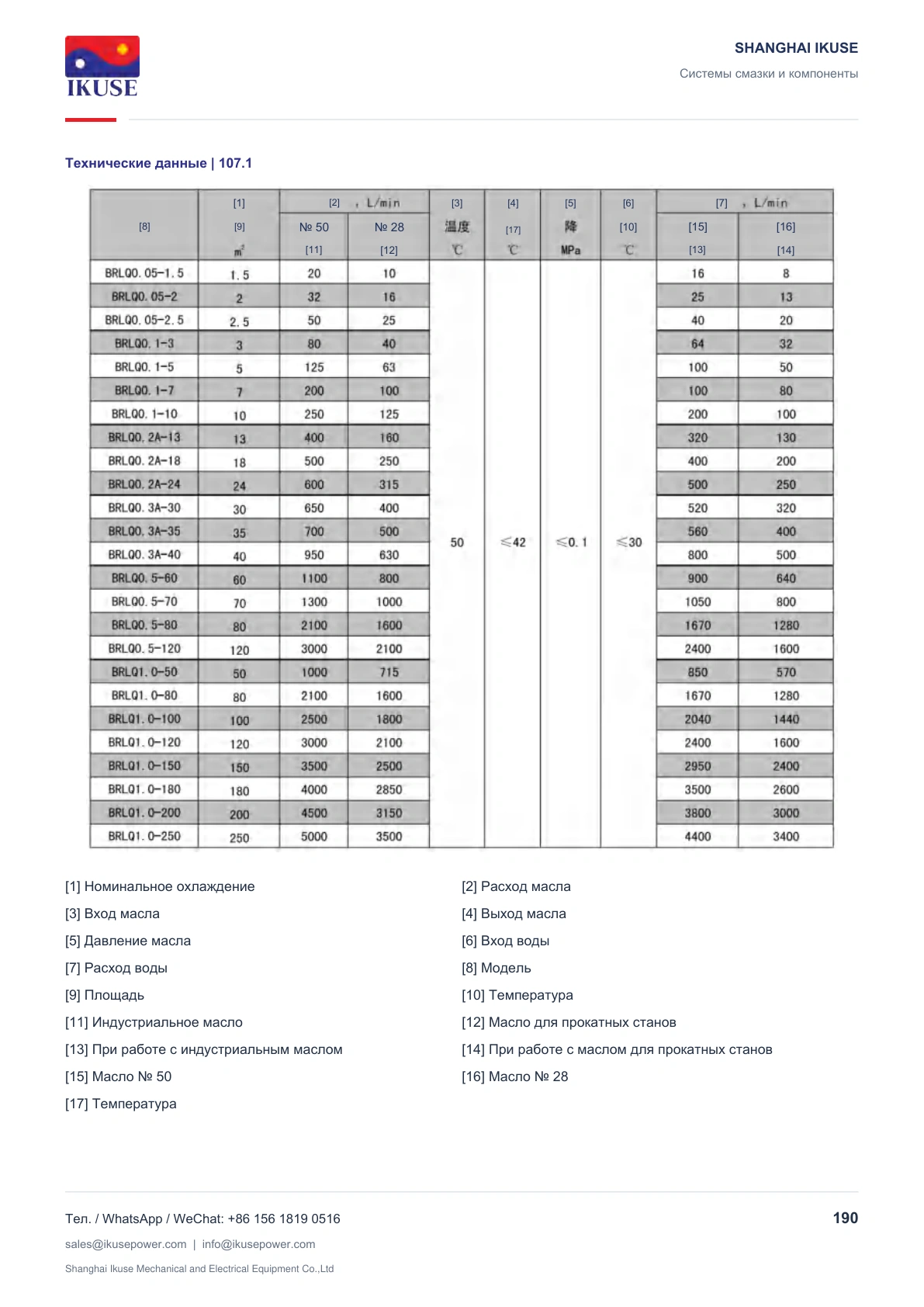

Стандарт JB/ZQ4593-97 Модель; номинальная площадь охлаждения (м2)
Расход масла (л/мин): индустриальное масло № 50, масло для прокатных станов № 28
Температуры масла на входе и выходе (°C); падение давления масла (МПа)
Температура воды на входе (°C); расход воды (л/мин), отдельно для индустриального масла № 50 и масла для прокатных станов № 28
