Описание

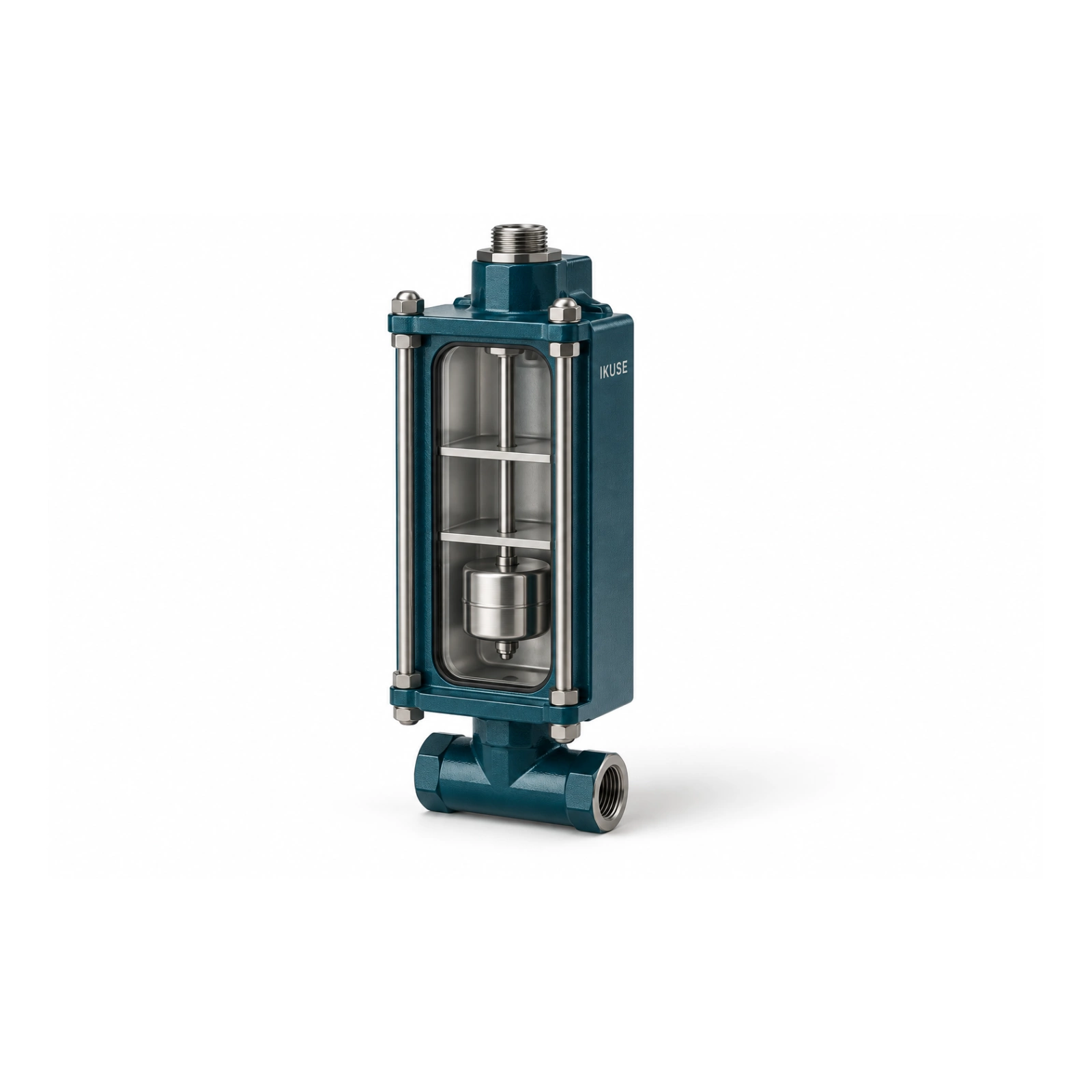

Контролирует скопление воды в маслобаке. Ручной клапан позволяет сливать воду после сигнала; электромагнитный сливной клапан со шкафом управления обеспечивает автоматический слив.
Подбор и эксплуатация

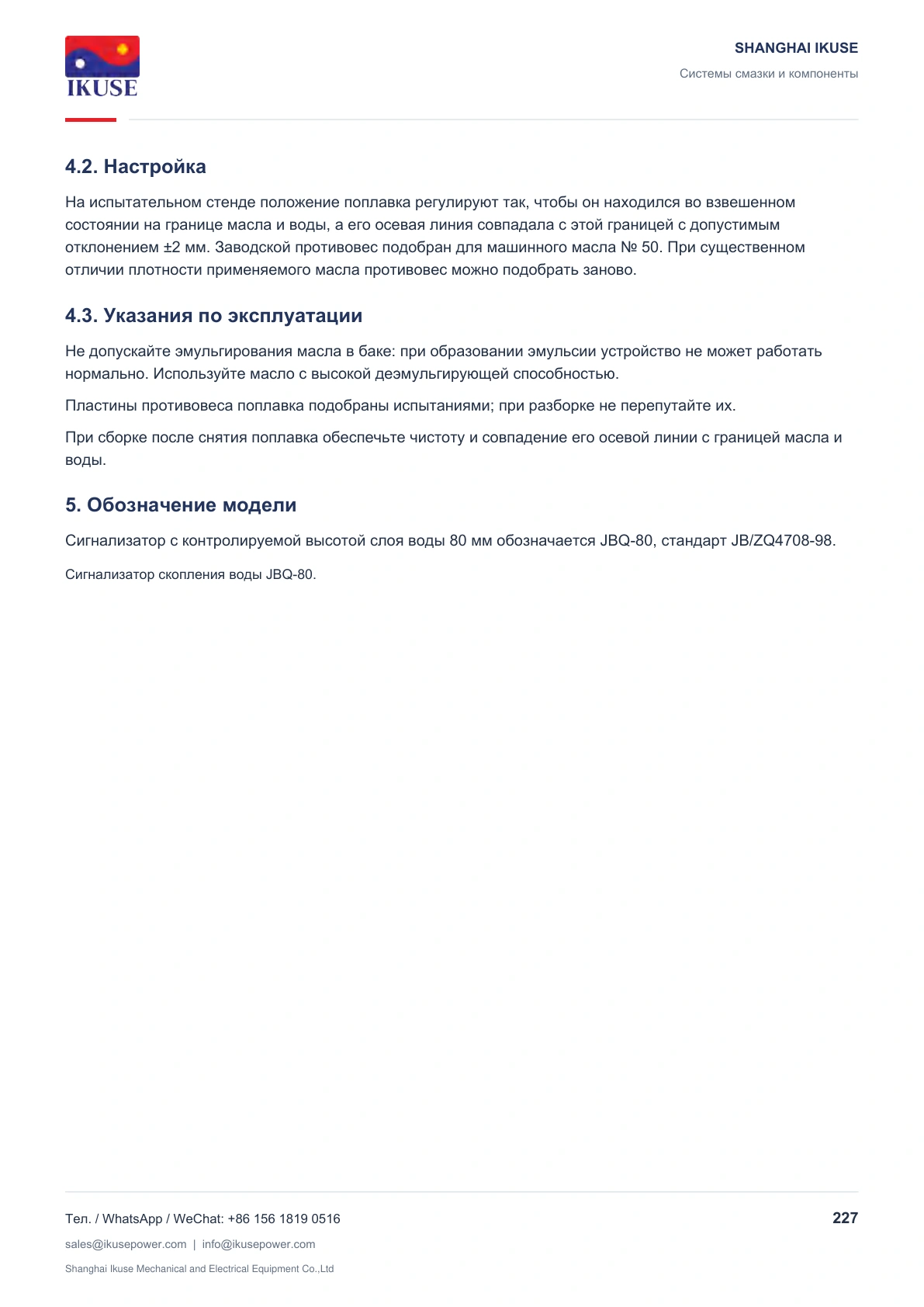

Применяйте масло с хорошей деэмульгирующей способностью. Работа в эмульгированном масле не гарантируется. При существенном изменении плотности масла проверяйте противовес поплавка.
Техническая документация

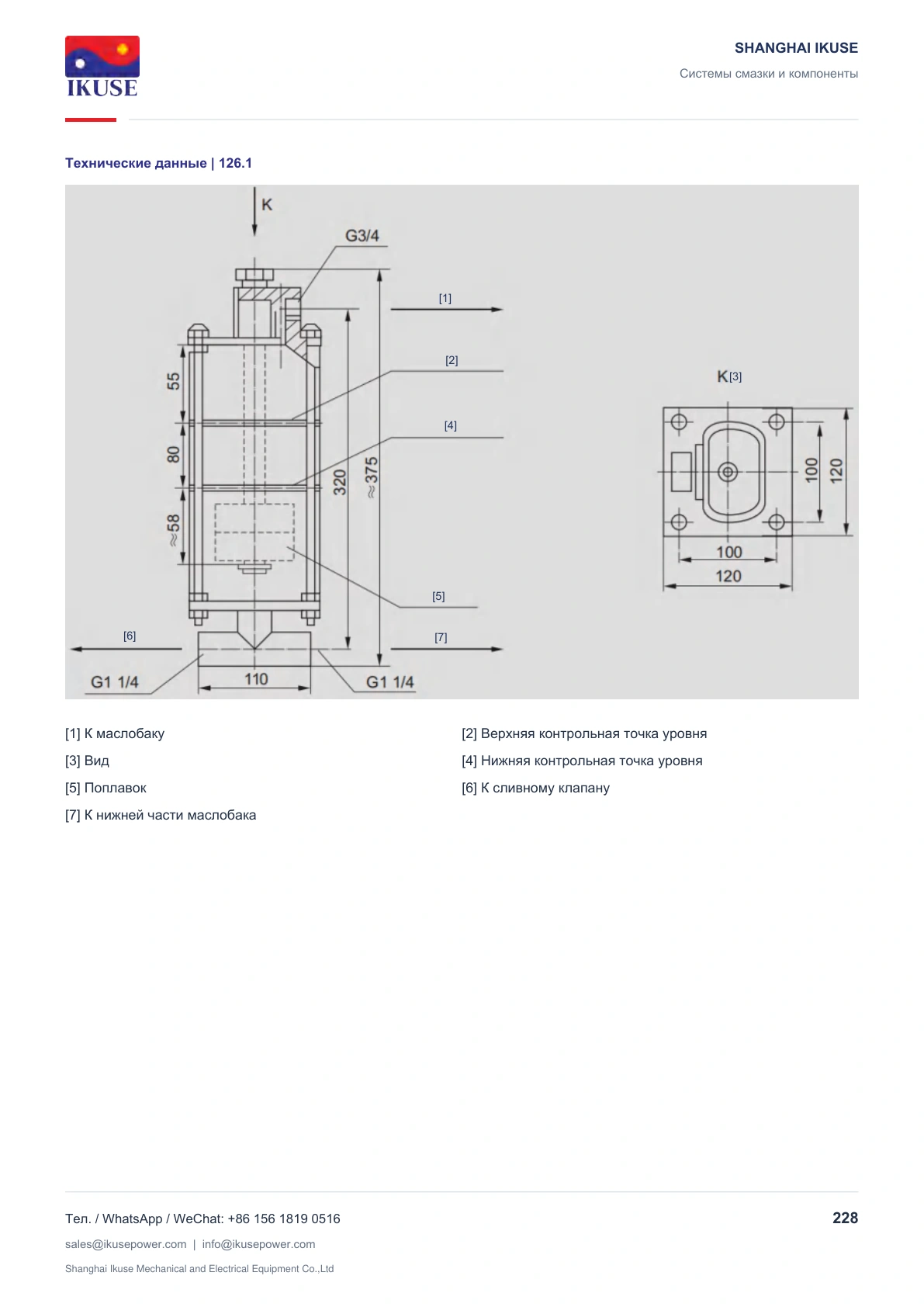

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

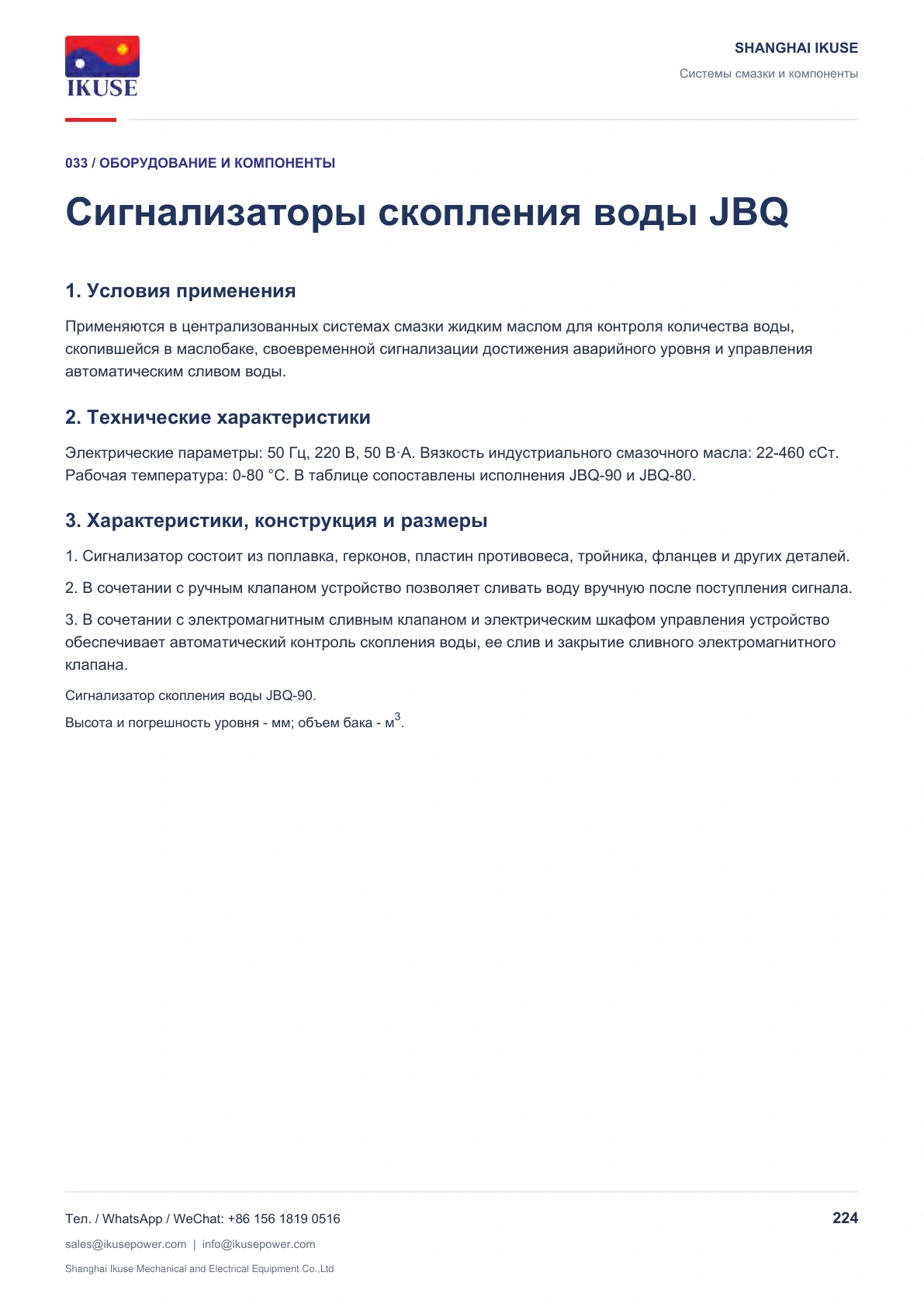

1. Условия применения
Применяются в централизованных системах смазки жидким маслом для контроля количества воды, скопившейся в маслобаке, своевременной сигнализации достижения аварийного уровня и управления автоматическим сливом воды.
2. Технические характеристики

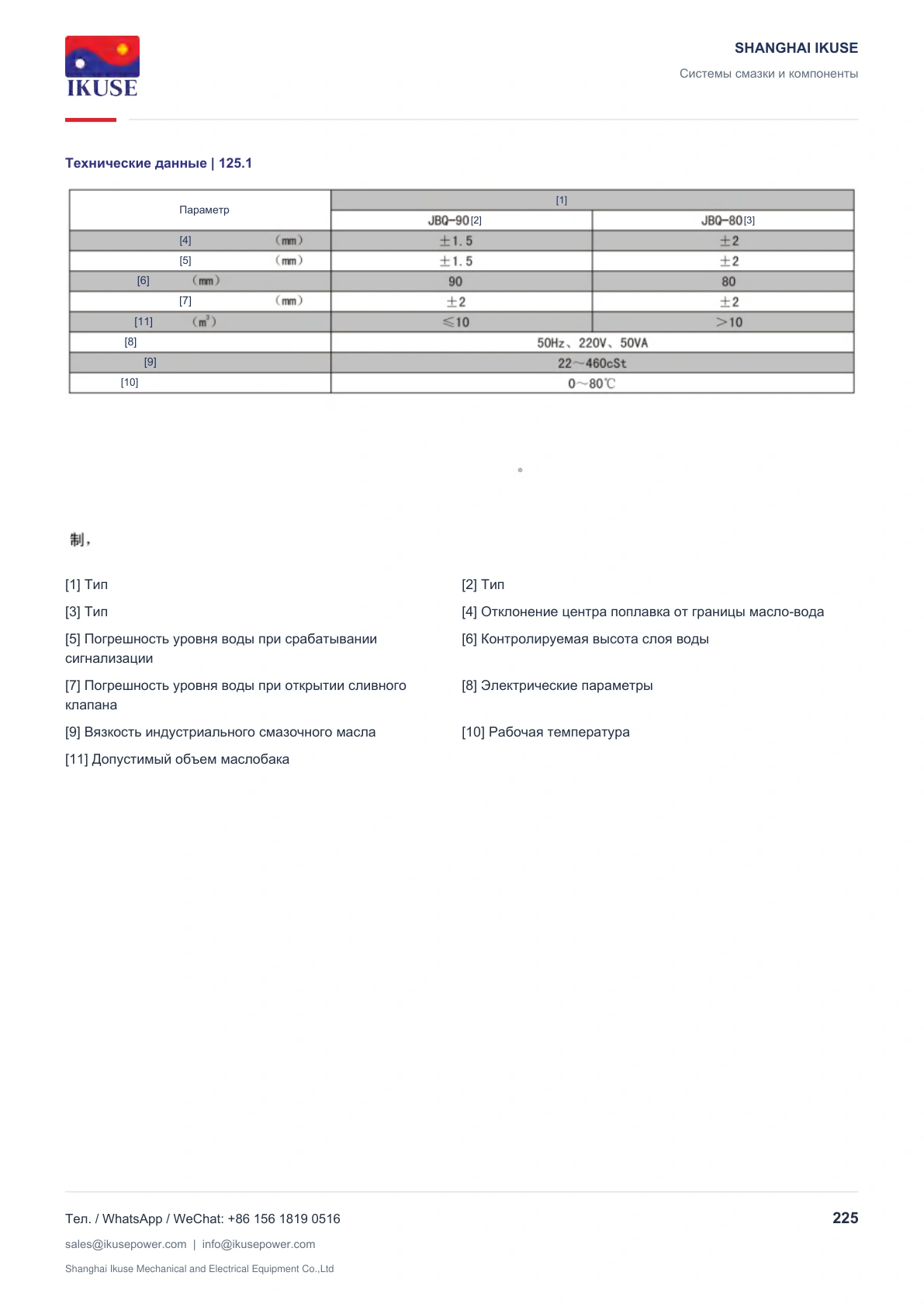

Электрические параметры: 50 Гц, 220 В, 50 В·А. Вязкость индустриального смазочного масла: 22-460 сСт. Рабочая температура: 0-80 °C. В таблице сопоставлены исполнения JBQ-90 и JBQ-80.
3. Характеристики, конструкция и размеры
1. Сигнализатор состоит из поплавка, герконов, пластин противовеса, тройника, фланцев и других деталей.
2. В сочетании с ручным клапаном устройство позволяет сливать воду вручную после поступления сигнала.
3. В сочетании с электромагнитным сливным клапаном и электрическим шкафом управления устройство обеспечивает автоматический контроль скопления воды, ее слив и закрытие сливного электромагнитного клапана.

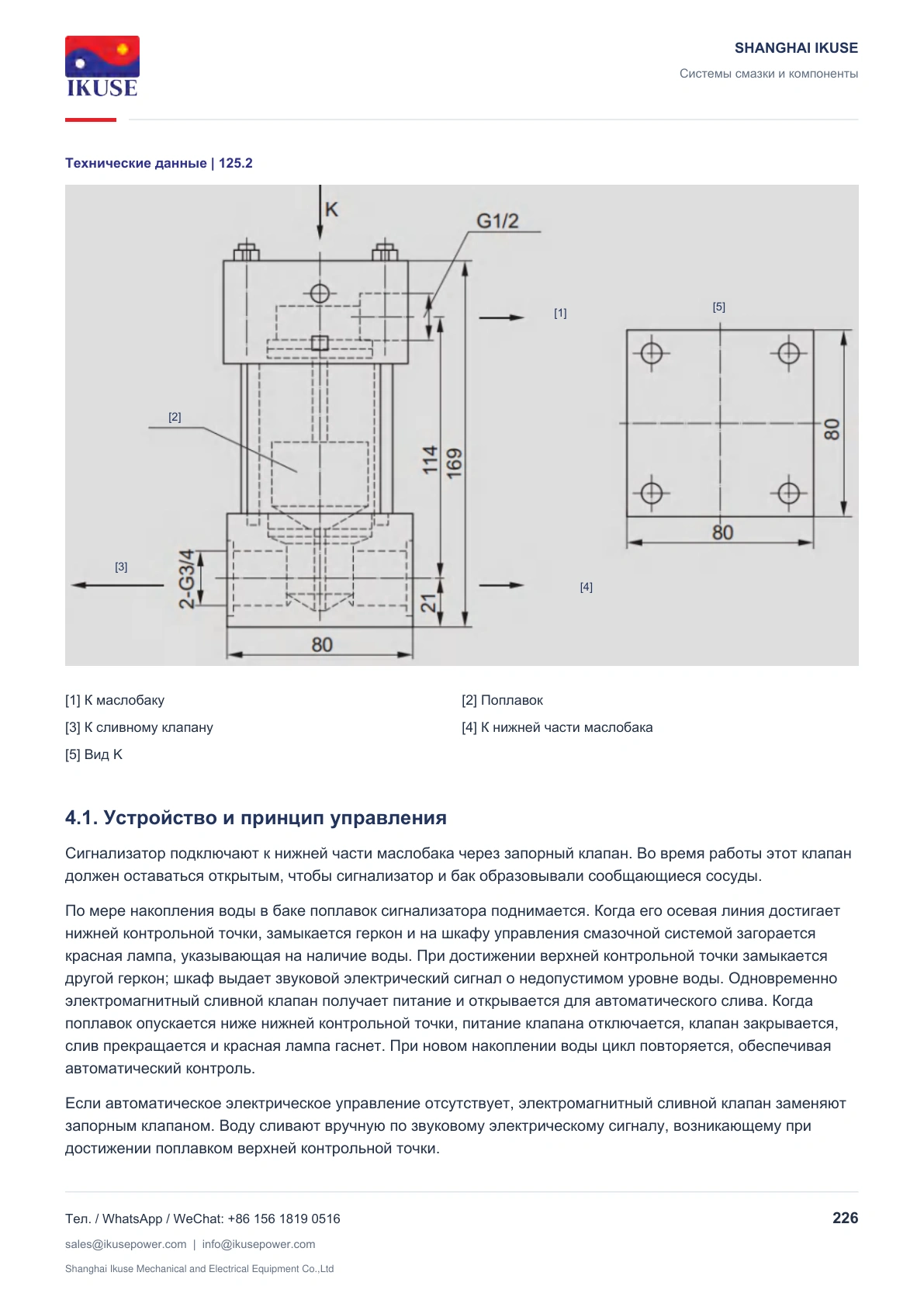

Сигнализатор скопления воды JBQ-90. Высота и погрешность уровня - мм; объем бака - м3.
Применяются в централизованных системах смазки жидким маслом для контроля количества воды, скопившейся в маслобаке, своевременной сигнализации достижения аварийного уровня и управления автоматическим сливом воды.
2. Технические характеристики
Электрические параметры: 50 Гц, 220 В, 50 В·А. Вязкость индустриального смазочного масла: 22-460 сСт. Рабочая температура: 0-80 °C. В таблице сопоставлены исполнения JBQ-90 и JBQ-80.
3. Характеристики, конструкция и размеры
1. Сигнализатор состоит из поплавка, герконов, пластин противовеса, тройника, фланцев и других деталей.
2. В сочетании с ручным клапаном устройство позволяет сливать воду вручную после поступления сигнала.
3. В сочетании с электромагнитным сливным клапаном и электрическим шкафом управления устройство обеспечивает автоматический контроль скопления воды, ее слив и закрытие сливного электромагнитного клапана.
Сигнализатор скопления воды JBQ-90. Высота и погрешность уровня - мм; объем бака - м3.
