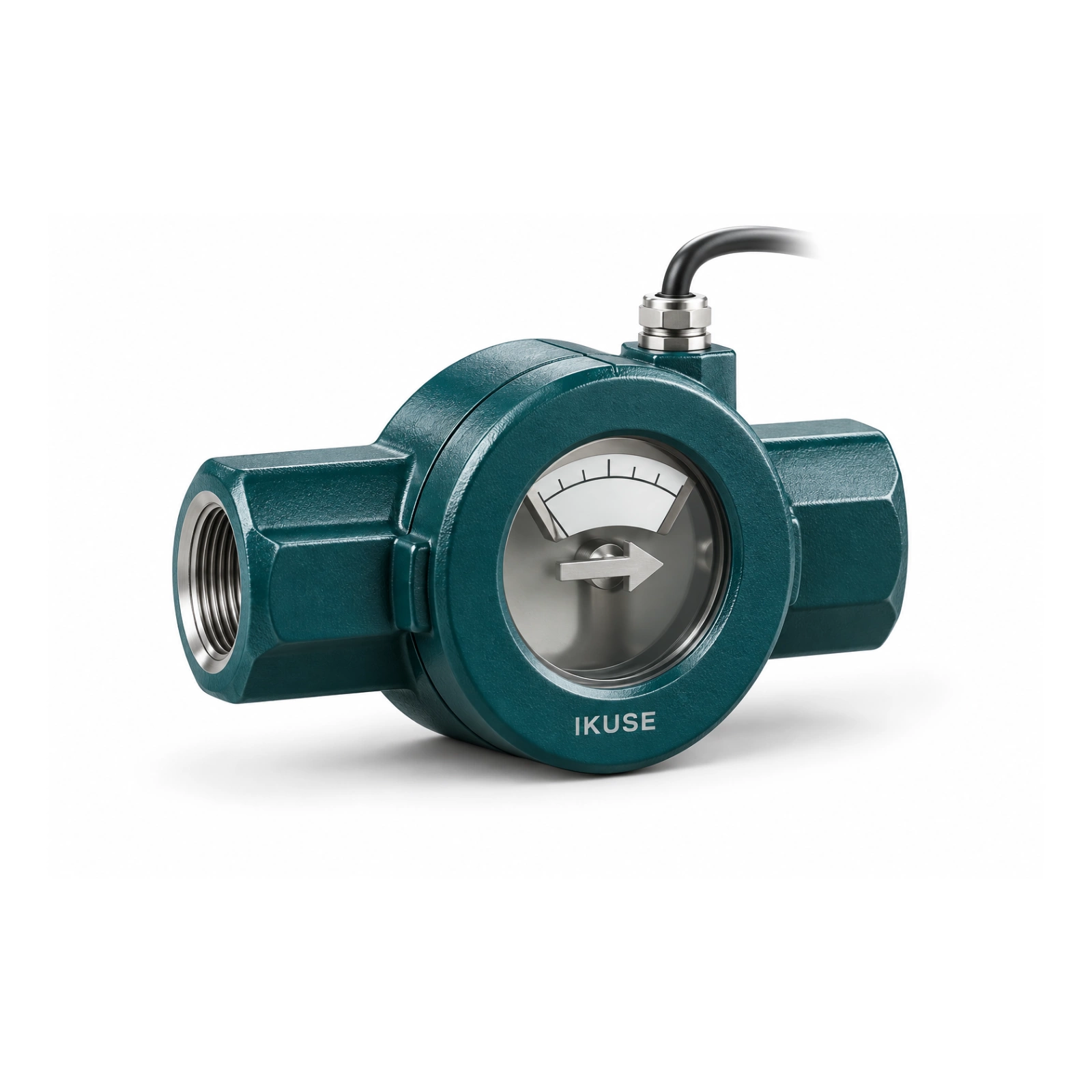

Описание
Совмещает визуальный контроль потока с сигналами отсутствия или недостаточности подачи; может подключаться к дистанционному контролю.
Подбор и эксплуатация
Устанавливайте по стрелке корпуса. Датчик приближения подключайте к питанию через нагрузку; согласуйте питание, ток и вход NPN/PNP.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

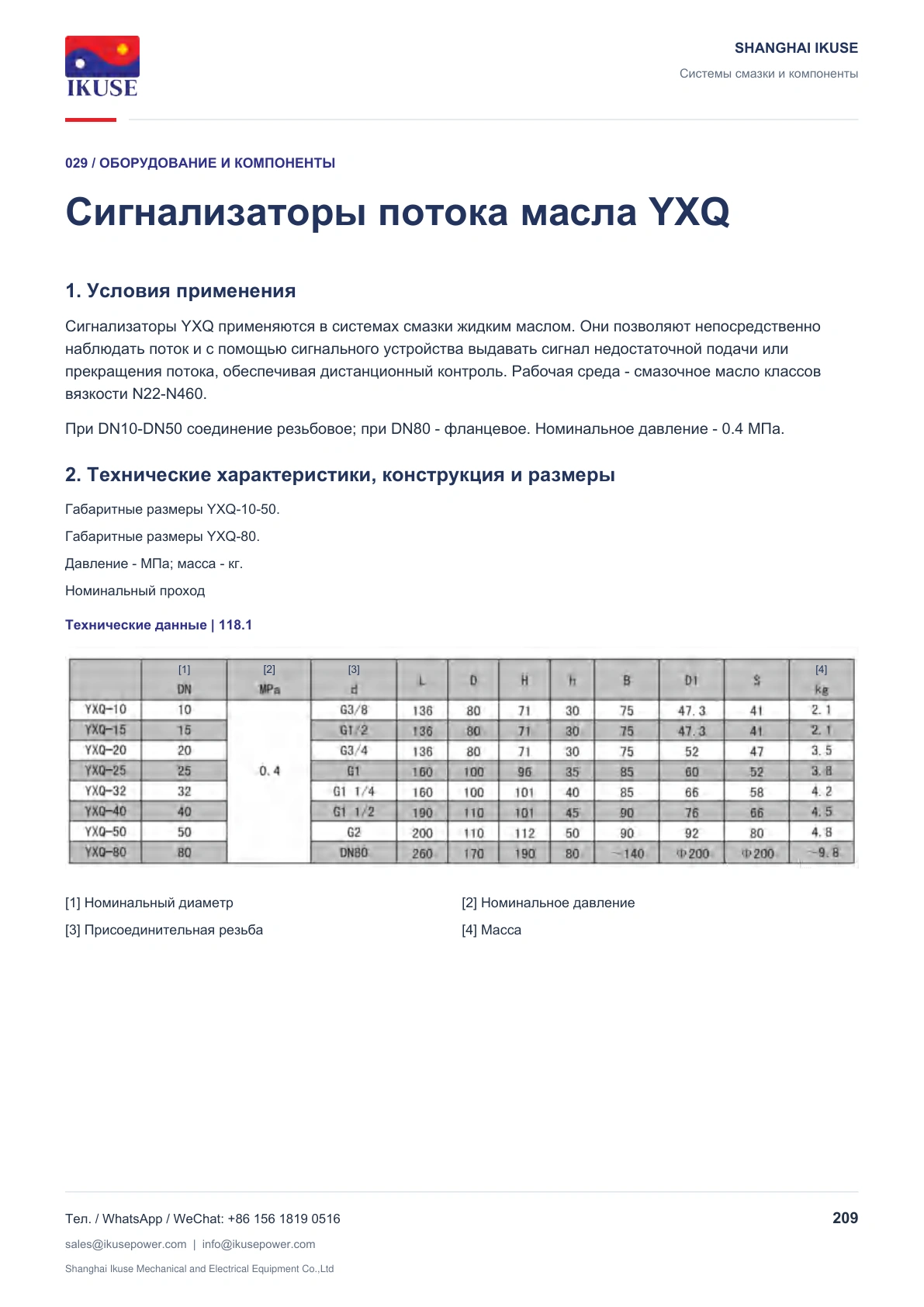

1. Условия применения
Сигнализаторы YXQ применяются в системах смазки жидким маслом. Они позволяют непосредственно наблюдать поток и с помощью сигнального устройства выдавать сигнал недостаточной подачи или прекращения потока, обеспечивая дистанционный контроль. Рабочая среда - смазочное масло классов вязкости N22-N460.
При DN10-DN50 соединение резьбовое; при DN80 - фланцевое. Номинальное давление - 0.4 МПа.
2. Технические характеристики, конструкция и размеры

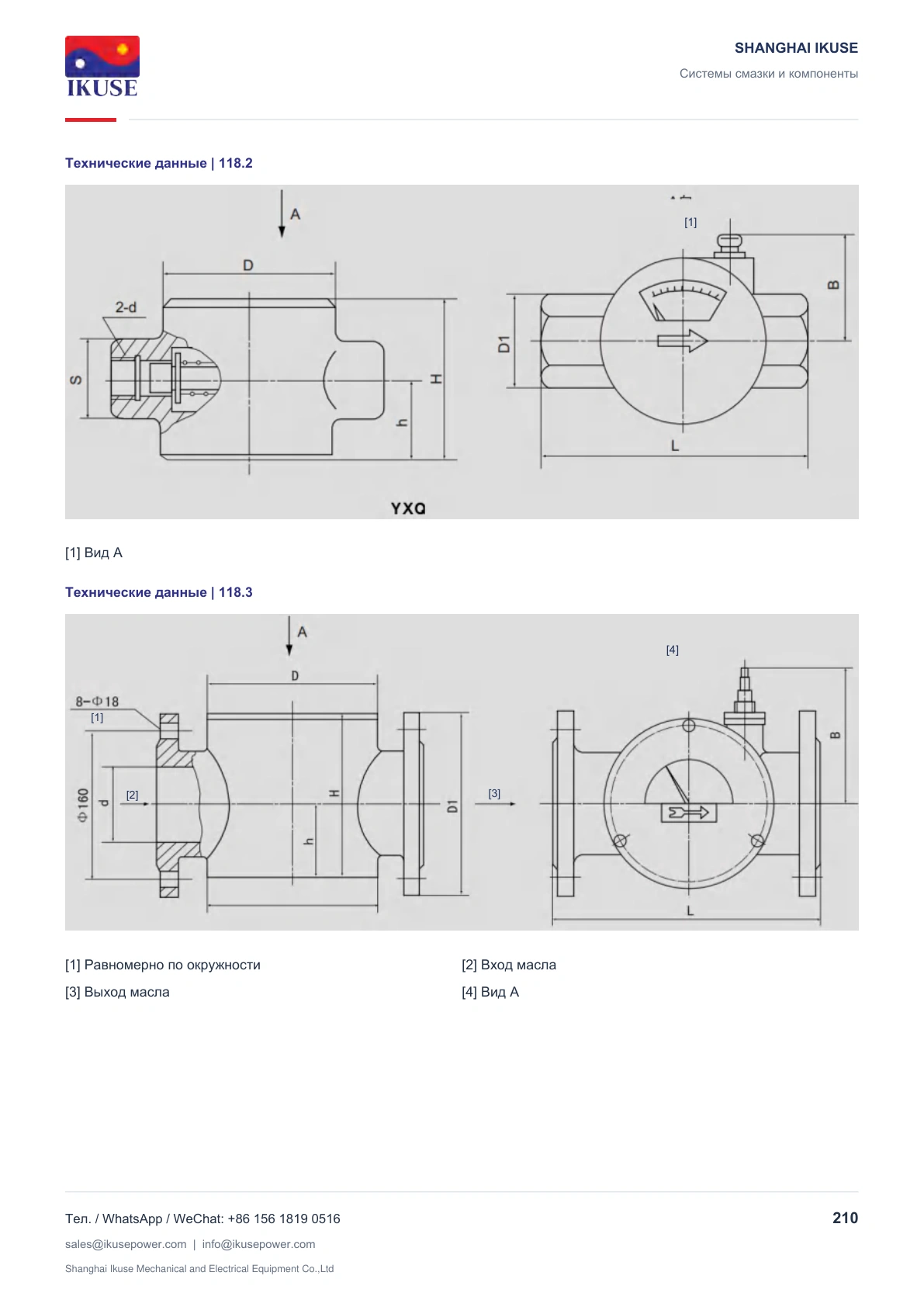

Габаритные размеры YXQ-10-50.
Габаритные размеры YXQ-80.
Давление - МПа; масса - кг.
Номинальный проход
Технические данные | 118.1
[1] [2] [3] [4]
[1] Номинальный диаметр [2] Номинальное давление
[3] Присоединительная резьба [4] Масса
Сигнализаторы YXQ применяются в системах смазки жидким маслом. Они позволяют непосредственно наблюдать поток и с помощью сигнального устройства выдавать сигнал недостаточной подачи или прекращения потока, обеспечивая дистанционный контроль. Рабочая среда - смазочное масло классов вязкости N22-N460.
При DN10-DN50 соединение резьбовое; при DN80 - фланцевое. Номинальное давление - 0.4 МПа.
2. Технические характеристики, конструкция и размеры
Габаритные размеры YXQ-10-50.
Габаритные размеры YXQ-80.
Давление - МПа; масса - кг.
Номинальный проход
Технические данные | 118.1
[1] [2] [3] [4]
[1] Номинальный диаметр [2] Номинальное давление
[3] Присоединительная резьба [4] Масса
