Описание

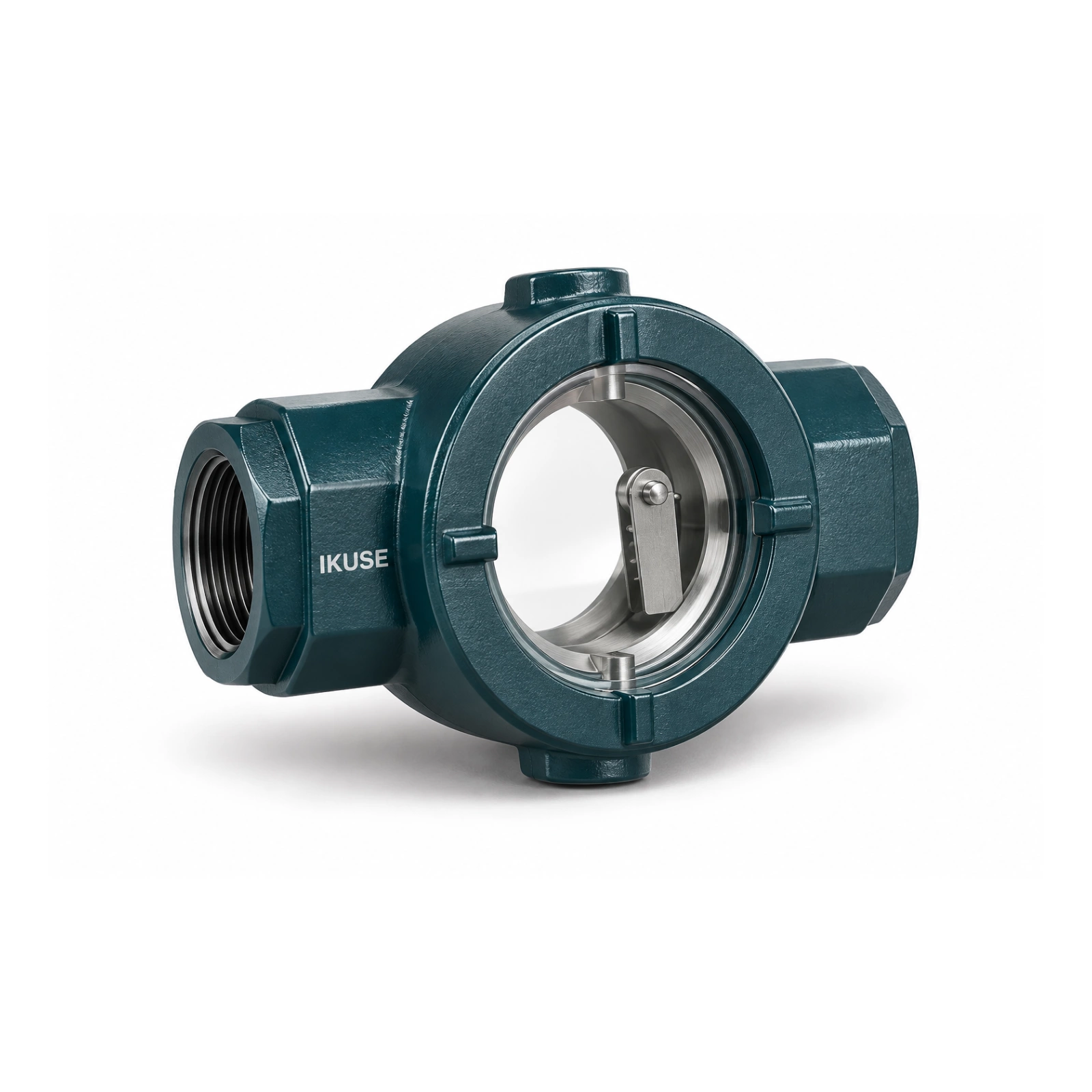

Визуальный контроль движения масла в смазочном трубопроводе.
Подбор и эксплуатация
Стрелка корпуса должна совпадать с направлением потока; масло N22–N460.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения

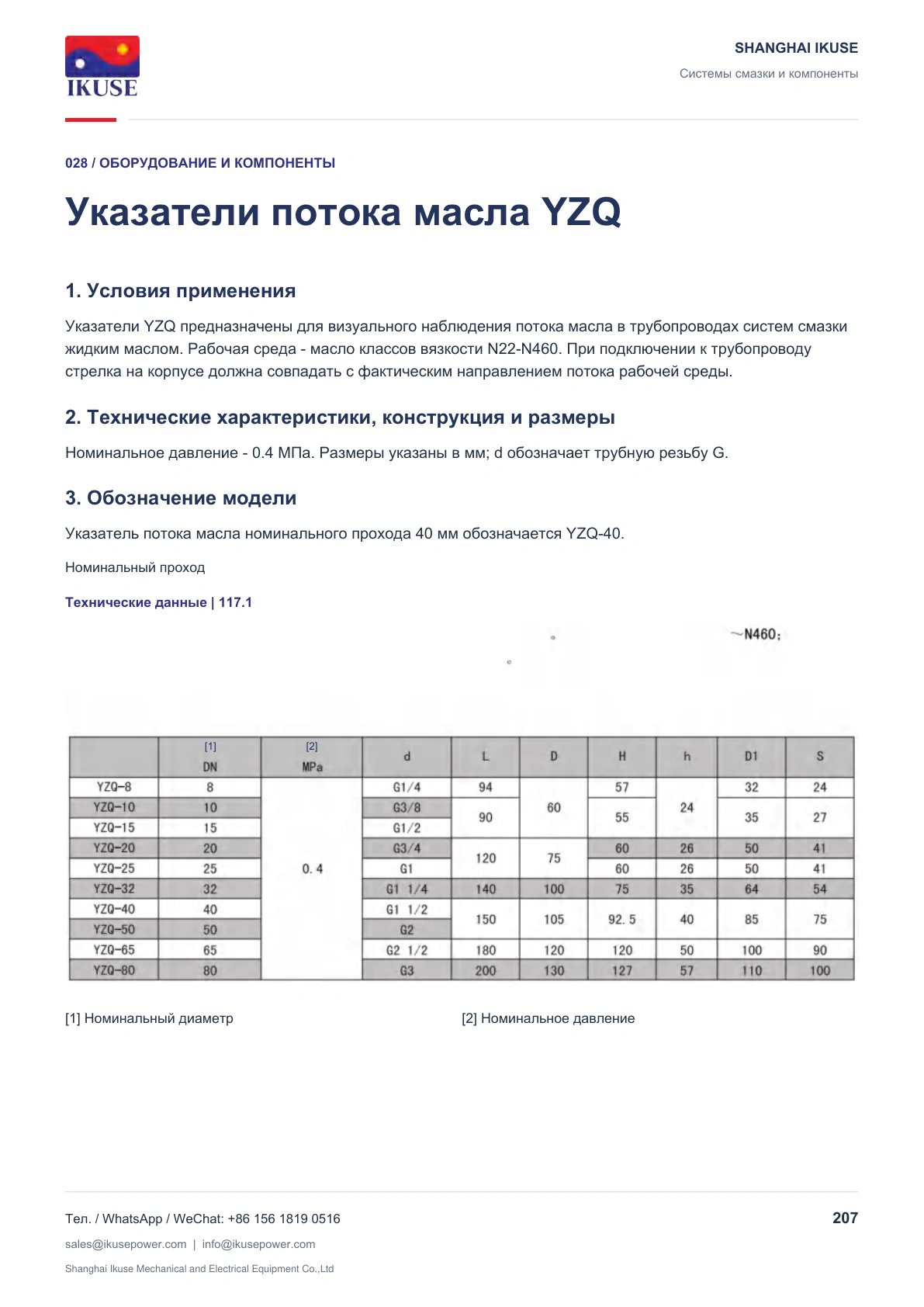

Указатели YZQ предназначены для визуального наблюдения потока масла в трубопроводах систем смазки жидким маслом. Рабочая среда - масло классов вязкости N22-N460. При подключении к трубопроводу стрелка на корпусе должна совпадать с фактическим направлением потока рабочей среды.
2. Технические характеристики, конструкция и размеры
Номинальное давление - 0.4 МПа. Размеры указаны в мм; d обозначает трубную резьбу G.
3. Обозначение модели

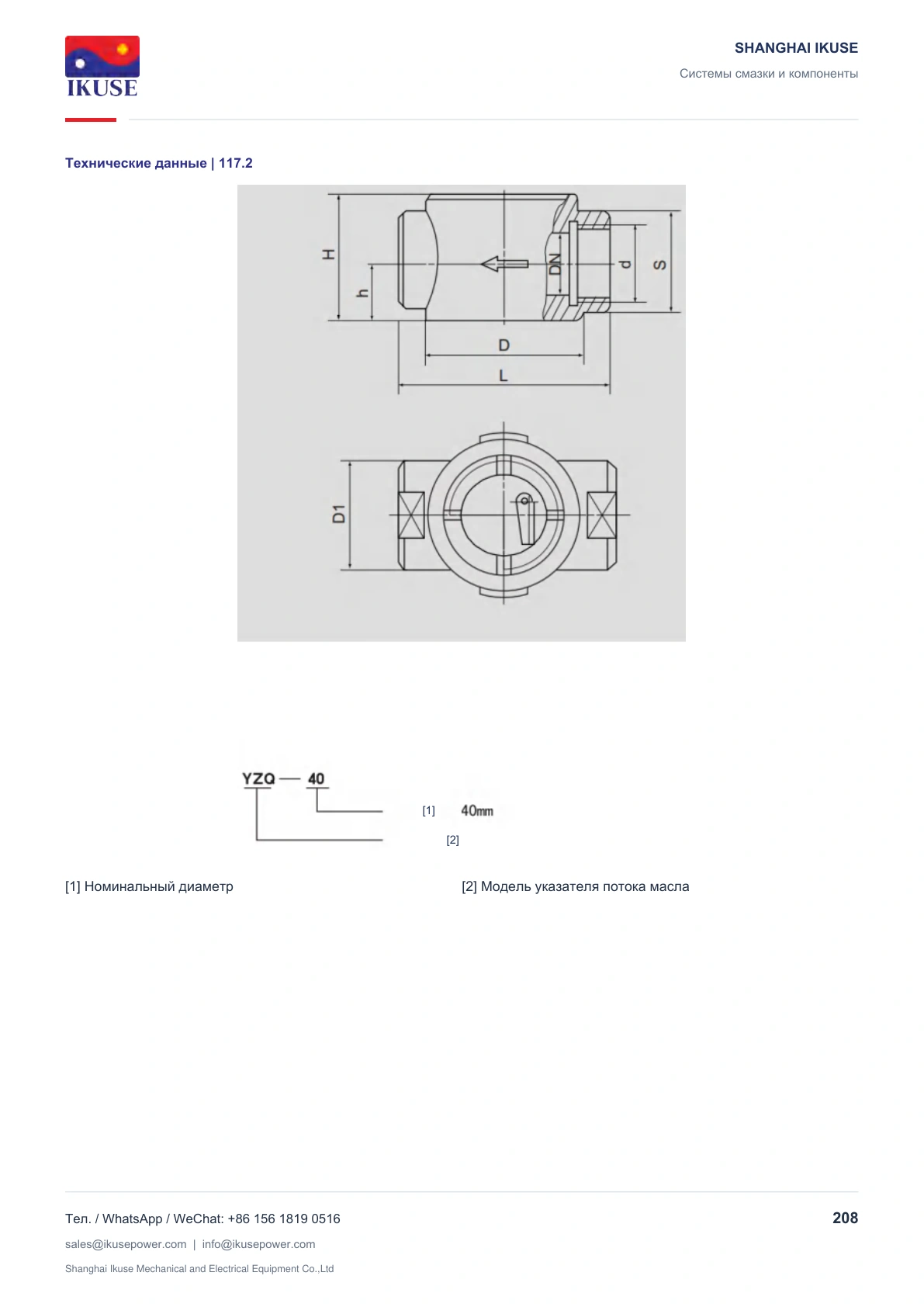

Указатель потока масла номинального прохода 40 мм обозначается YZQ-40.
Номинальный проход
Технические данные | 117.1
[1] [2]
[1] Номинальный диаметр [2] Номинальное давление
Указатели YZQ предназначены для визуального наблюдения потока масла в трубопроводах систем смазки жидким маслом. Рабочая среда - масло классов вязкости N22-N460. При подключении к трубопроводу стрелка на корпусе должна совпадать с фактическим направлением потока рабочей среды.
2. Технические характеристики, конструкция и размеры
Номинальное давление - 0.4 МПа. Размеры указаны в мм; d обозначает трубную резьбу G.
3. Обозначение модели
Указатель потока масла номинального прохода 40 мм обозначается YZQ-40.
Номинальный проход
Технические данные | 117.1
[1] [2]
[1] Номинальный диаметр [2] Номинальное давление
