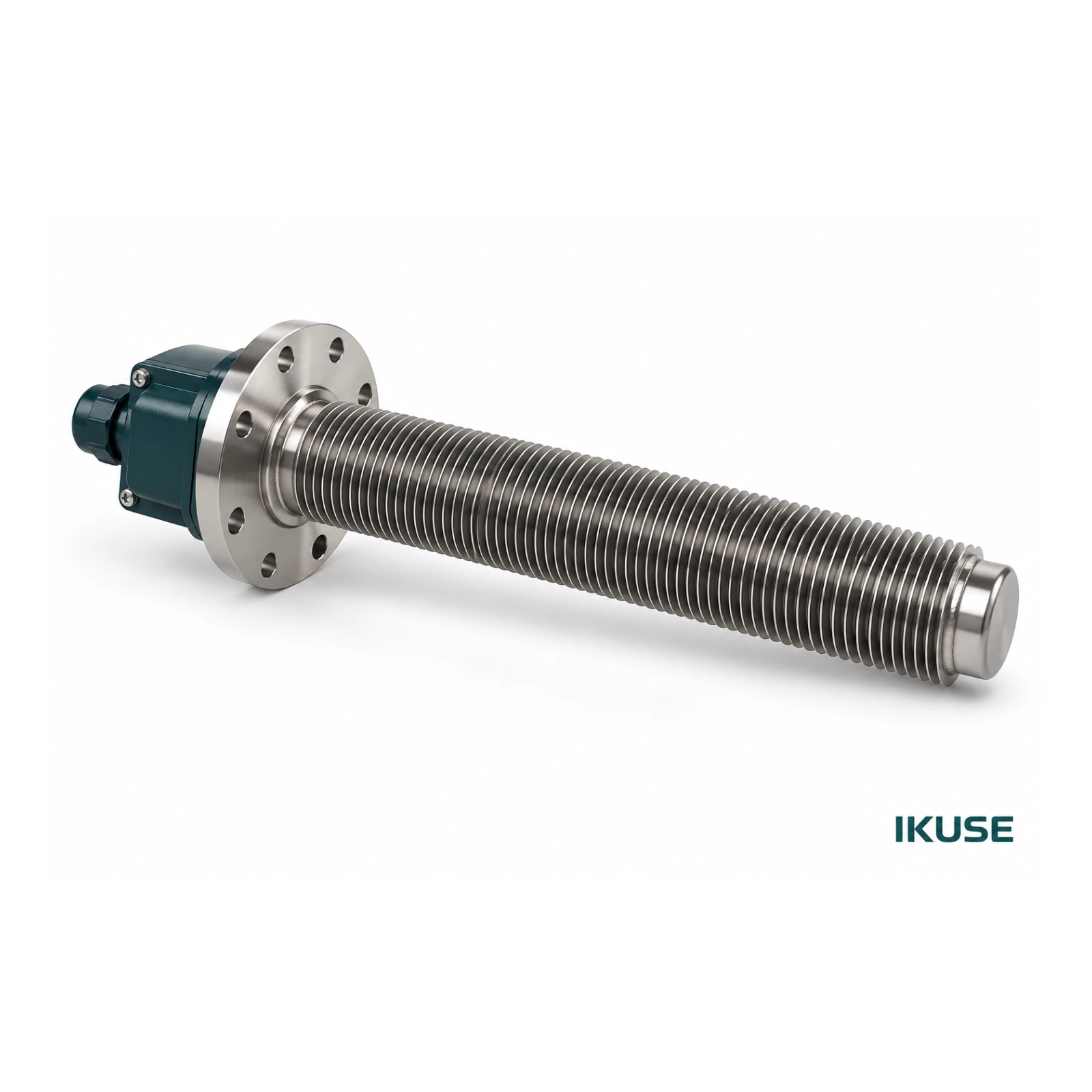

Описание
Рёбра увеличивают поверхность теплообмена и уменьшают удельную тепловую нагрузку. Защитная гильза изолирует нагревательный элемент и позволяет заменять его без опорожнения бака.
Подбор и эксплуатация
Нагревательная часть должна быть полностью погружена; предпочтителен нагрев движущейся жидкости. Мощность выбирайте по маслу, вязкости и условиям холодного пуска.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

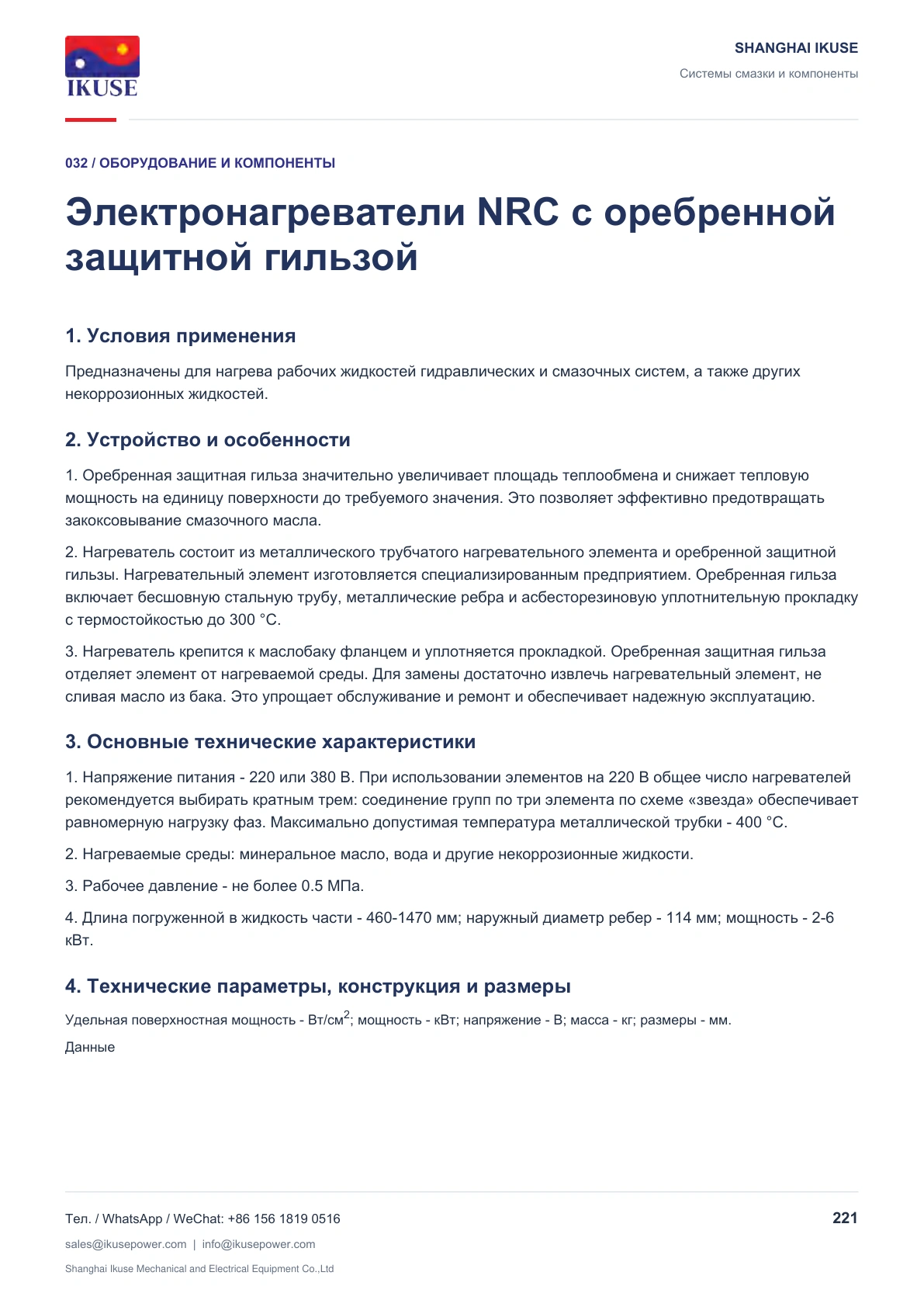

Конструкция и применение
1. Условия применения
Предназначены для нагрева рабочих жидкостей гидравлических и смазочных систем, а также других некоррозионных жидкостей.
2. Устройство и особенности
1. Оребренная защитная гильза значительно увеличивает площадь теплообмена и снижает тепловую мощность на единицу поверхности до требуемого значения. Это позволяет эффективно предотвращать закоксовывание смазочного масла.
2. Нагреватель состоит из металлического трубчатого нагревательного элемента и оребренной защитной гильзы. Нагревательный элемент изготовляется специализированным предприятием. Оребренная гильза включает бесшовную стальную трубу, металлические ребра и асбесторезиновую уплотнительную прокладку с термостойкостью до 300 °C.
3. Нагреватель крепится к маслобаку фланцем и уплотняется прокладкой. Оребренная защитная гильза отделяет элемент от нагреваемой среды. Для замены достаточно извлечь нагревательный элемент, не сливая масло из бака. Это упрощает обслуживание и ремонт и обеспечивает надежную эксплуатацию.
3. Основные технические характеристики
1. Напряжение питания - 220 или 380 В. При использовании элементов на 220 В общее число нагревателей рекомендуется выбирать кратным трем: соединение групп по три элемента по схеме «звезда» обеспечивает равномерную нагрузку фаз. Максимально допустимая температура металлической трубки - 400 °C.
2. Нагреваемые среды: минеральное масло, вода и другие некоррозионные жидкости.
3. Рабочее давление - не более 0.5 МПа.
4. Длина погруженной в жидкость части - 460-1470 мм; наружный диаметр ребер - 114 мм; мощность - 2-6 кВт.

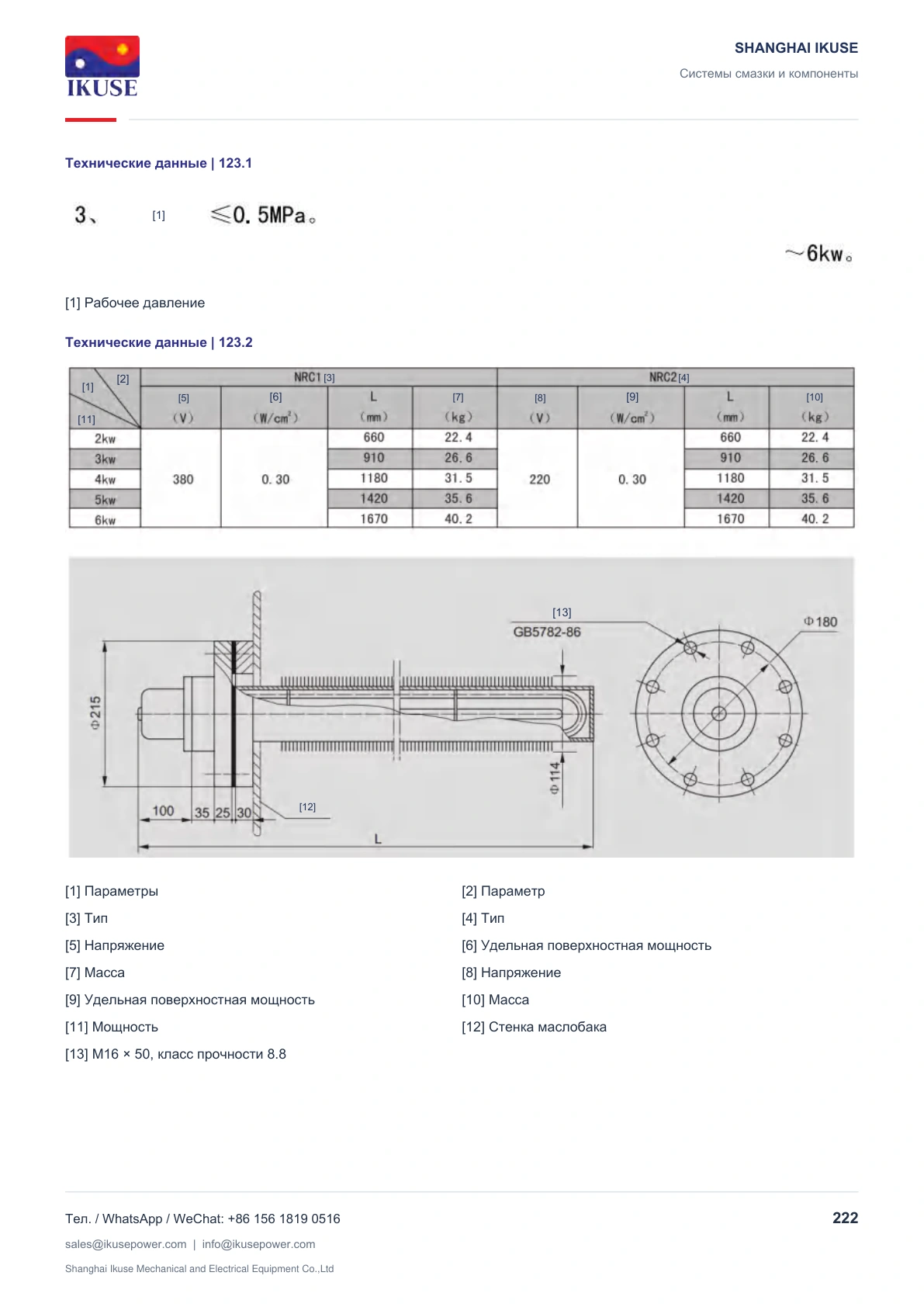

4. Технические параметры, конструкция и размеры
Удельная поверхностная мощность - Вт/см2; мощность - кВт; напряжение - В; масса - кг; размеры - мм.
Данные
Предназначены для нагрева рабочих жидкостей гидравлических и смазочных систем, а также других некоррозионных жидкостей.
2. Устройство и особенности
1. Оребренная защитная гильза значительно увеличивает площадь теплообмена и снижает тепловую мощность на единицу поверхности до требуемого значения. Это позволяет эффективно предотвращать закоксовывание смазочного масла.
2. Нагреватель состоит из металлического трубчатого нагревательного элемента и оребренной защитной гильзы. Нагревательный элемент изготовляется специализированным предприятием. Оребренная гильза включает бесшовную стальную трубу, металлические ребра и асбесторезиновую уплотнительную прокладку с термостойкостью до 300 °C.
3. Нагреватель крепится к маслобаку фланцем и уплотняется прокладкой. Оребренная защитная гильза отделяет элемент от нагреваемой среды. Для замены достаточно извлечь нагревательный элемент, не сливая масло из бака. Это упрощает обслуживание и ремонт и обеспечивает надежную эксплуатацию.
3. Основные технические характеристики
1. Напряжение питания - 220 или 380 В. При использовании элементов на 220 В общее число нагревателей рекомендуется выбирать кратным трем: соединение групп по три элемента по схеме «звезда» обеспечивает равномерную нагрузку фаз. Максимально допустимая температура металлической трубки - 400 °C.
2. Нагреваемые среды: минеральное масло, вода и другие некоррозионные жидкости.
3. Рабочее давление - не более 0.5 МПа.
4. Длина погруженной в жидкость части - 460-1470 мм; наружный диаметр ребер - 114 мм; мощность - 2-6 кВт.
4. Технические параметры, конструкция и размеры
Удельная поверхностная мощность - Вт/см2; мощность - кВт; напряжение - В; масса - кг; размеры - мм.
Данные
