Описание
Для проводок высокоскоростных проволочных станов, петледержателей и подшипников машин непрерывного литья. Дозированная подача масла и непрерывная подача воздуха доставляют масло к точкам смазки.

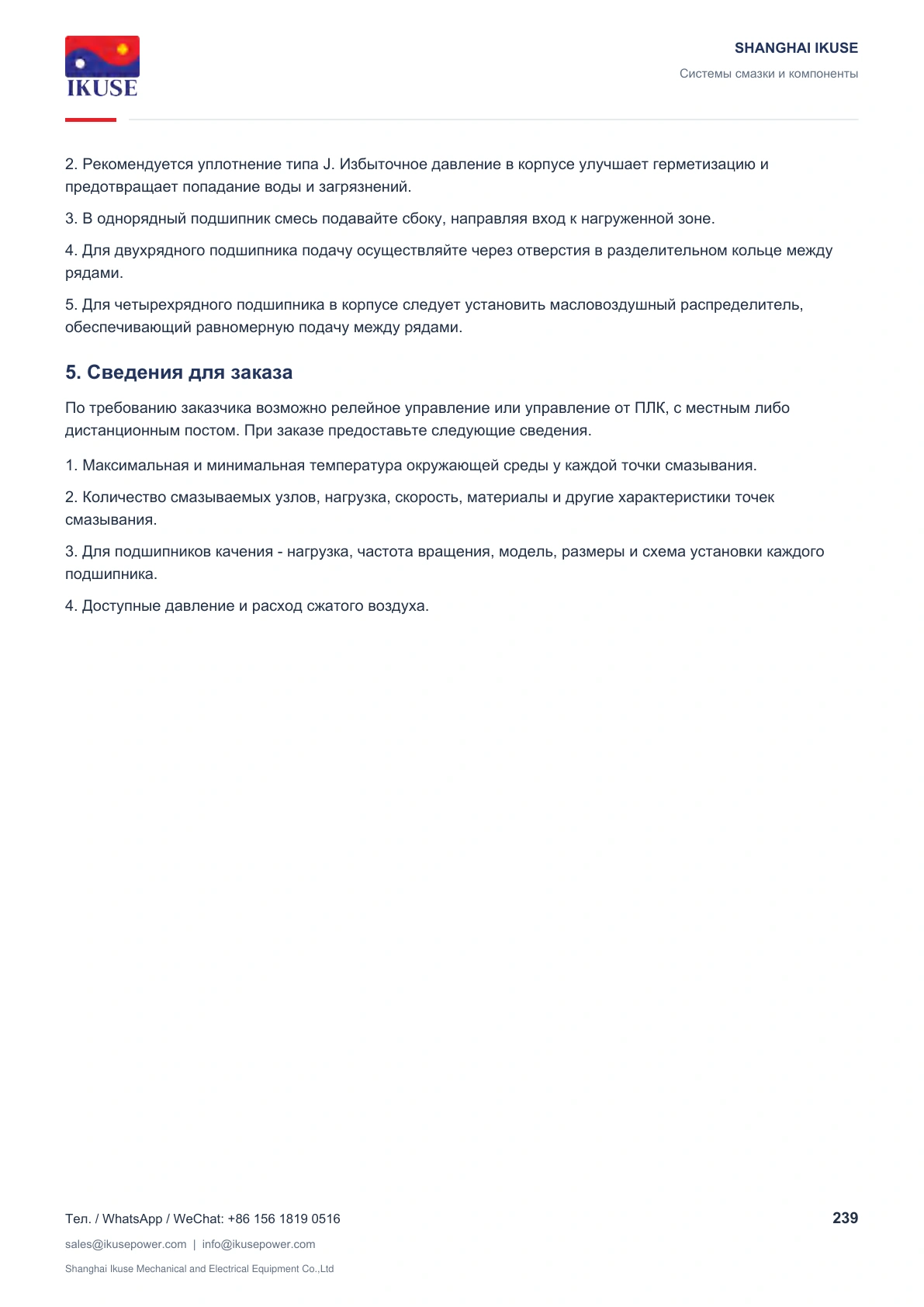

Подбор и эксплуатация
Узлы подачи масла, подачи воздуха, смешивания и электрического управления. При подборе укажите число точек, параметры подшипников, температуру и условия сжатого воздуха; выберите релейное управление или ПЛК.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

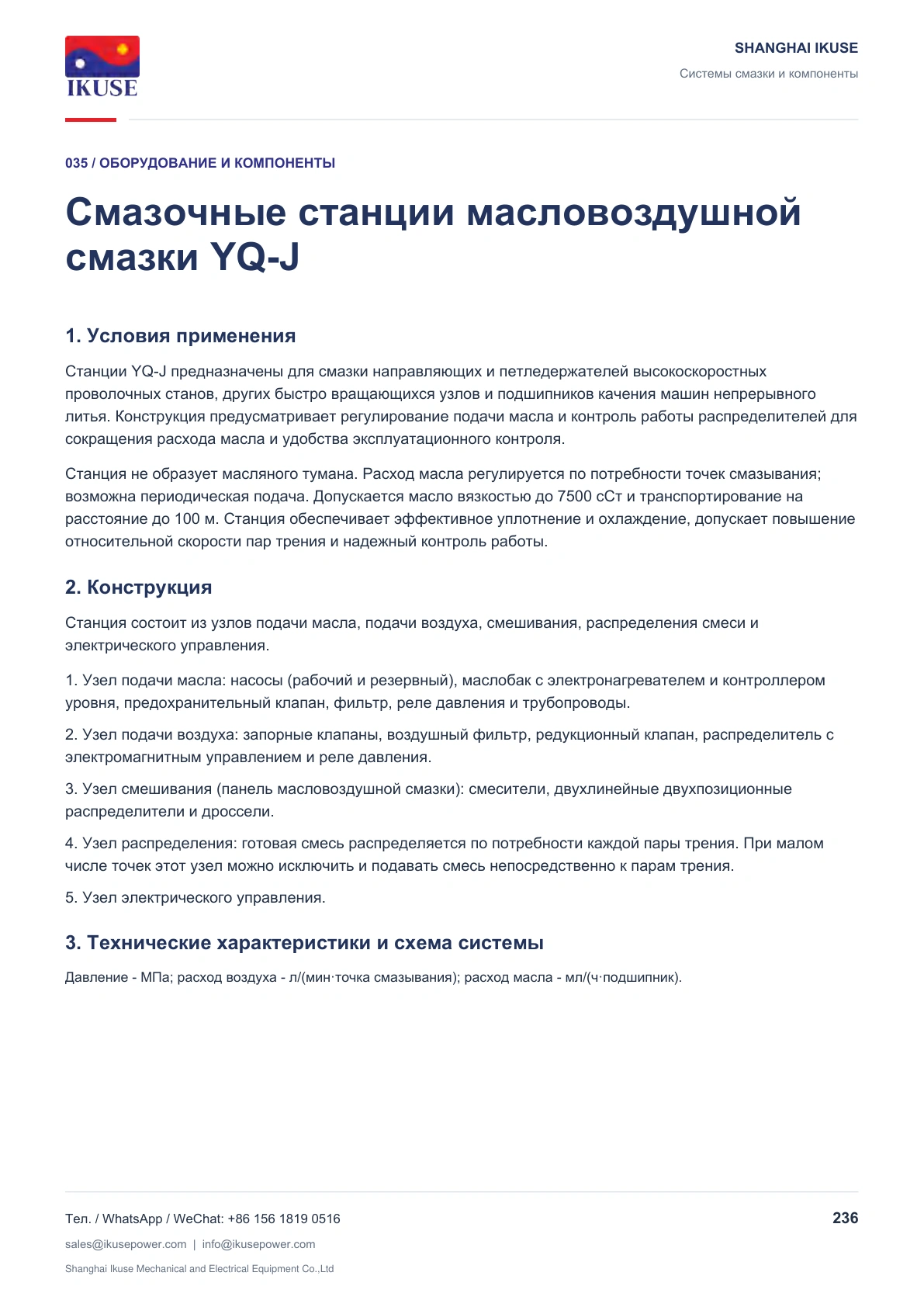

1. Условия применения
Станции YQ-J предназначены для смазки направляющих и петледержателей высокоскоростных проволочных станов, других быстро вращающихся узлов и подшипников качения машин непрерывного литья. Конструкция предусматривает регулирование подачи масла и контроль работы распределителей для сокращения расхода масла и удобства эксплуатационного контроля.
Станция не образует масляного тумана. Расход масла регулируется по потребности точек смазывания; возможна периодическая подача. Допускается масло вязкостью до 7500 сСт и транспортирование на расстояние до 100 м. Станция обеспечивает эффективное уплотнение и охлаждение, допускает повышение относительной скорости пар трения и надежный контроль работы.

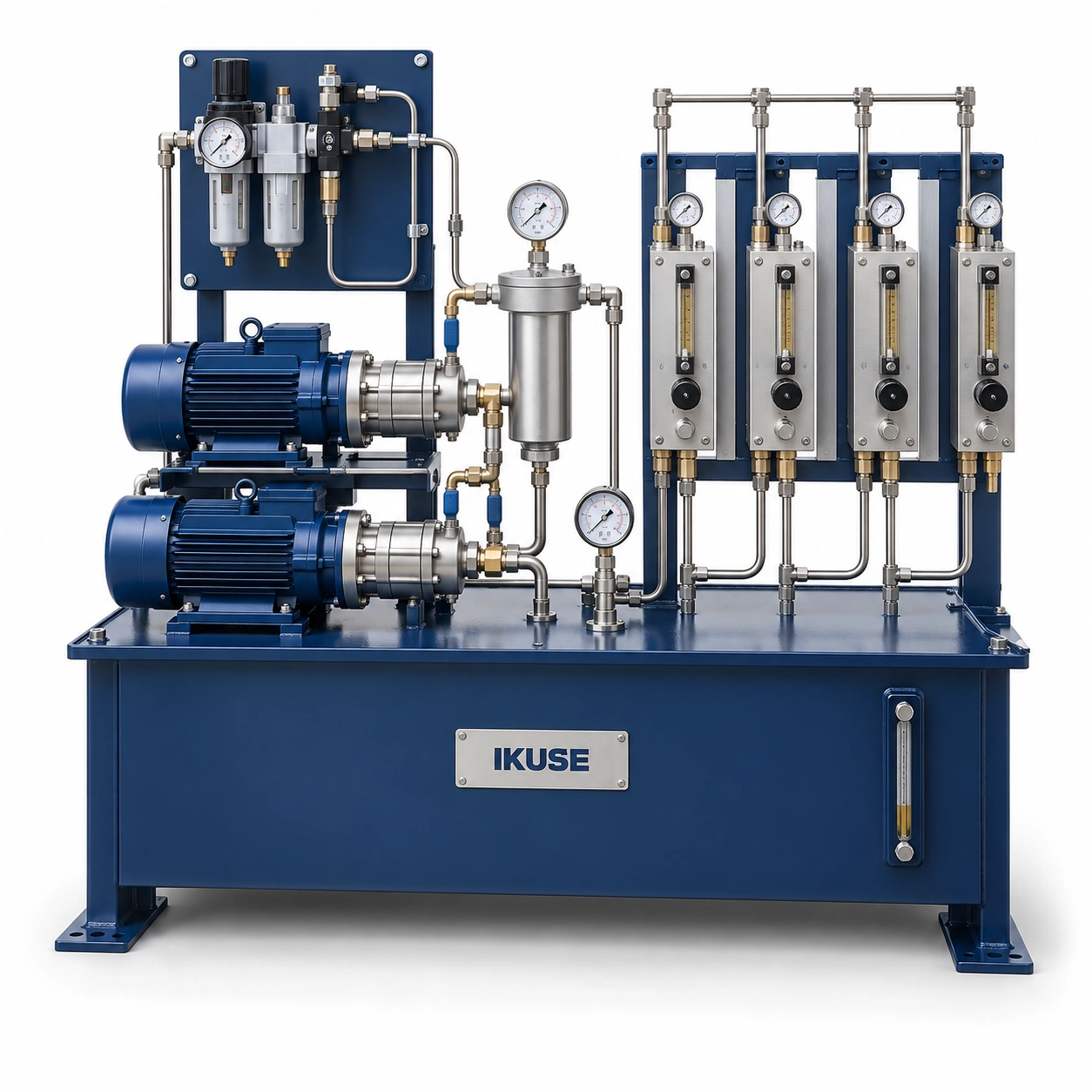

2. Конструкция
Станция состоит из узлов подачи масла, подачи воздуха, смешивания, распределения смеси и электрического управления.
1. Узел подачи масла: насосы (рабочий и резервный), маслобак с электронагревателем и контроллером уровня, предохранительный клапан, фильтр, реле давления и трубопроводы.
2. Узел подачи воздуха: запорные клапаны, воздушный фильтр, редукционный клапан, распределитель с электромагнитным управлением и реле давления.
3. Узел смешивания (панель масловоздушной смазки): смесители, двухлинейные двухпозиционные распределители и дроссели.
4. Узел распределения: готовая смесь распределяется по потребности каждой пары трения. При малом числе точек этот узел можно исключить и подавать смесь непосредственно к парам трения.
5. Узел электрического управления.

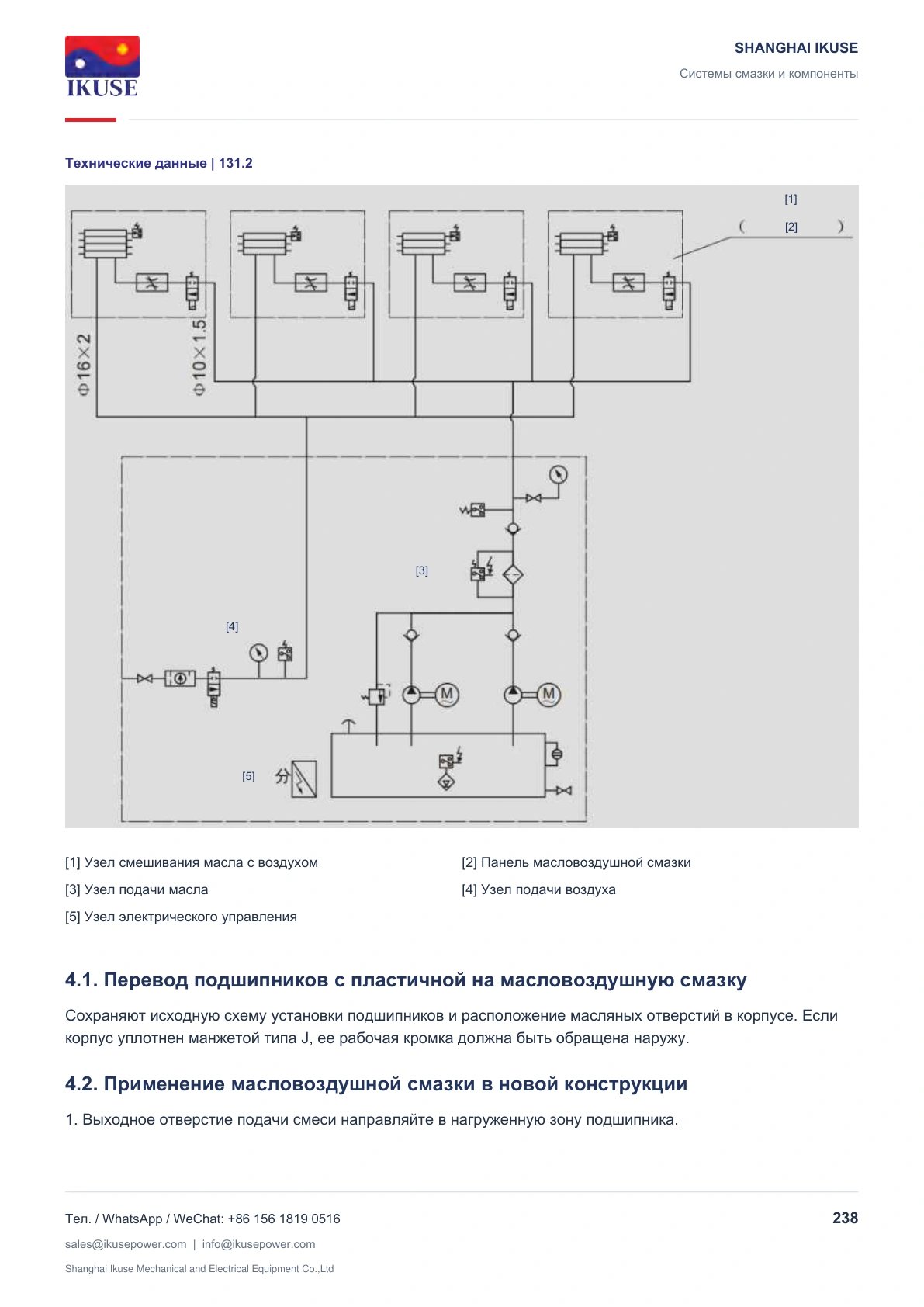

3. Технические характеристики и схема системы

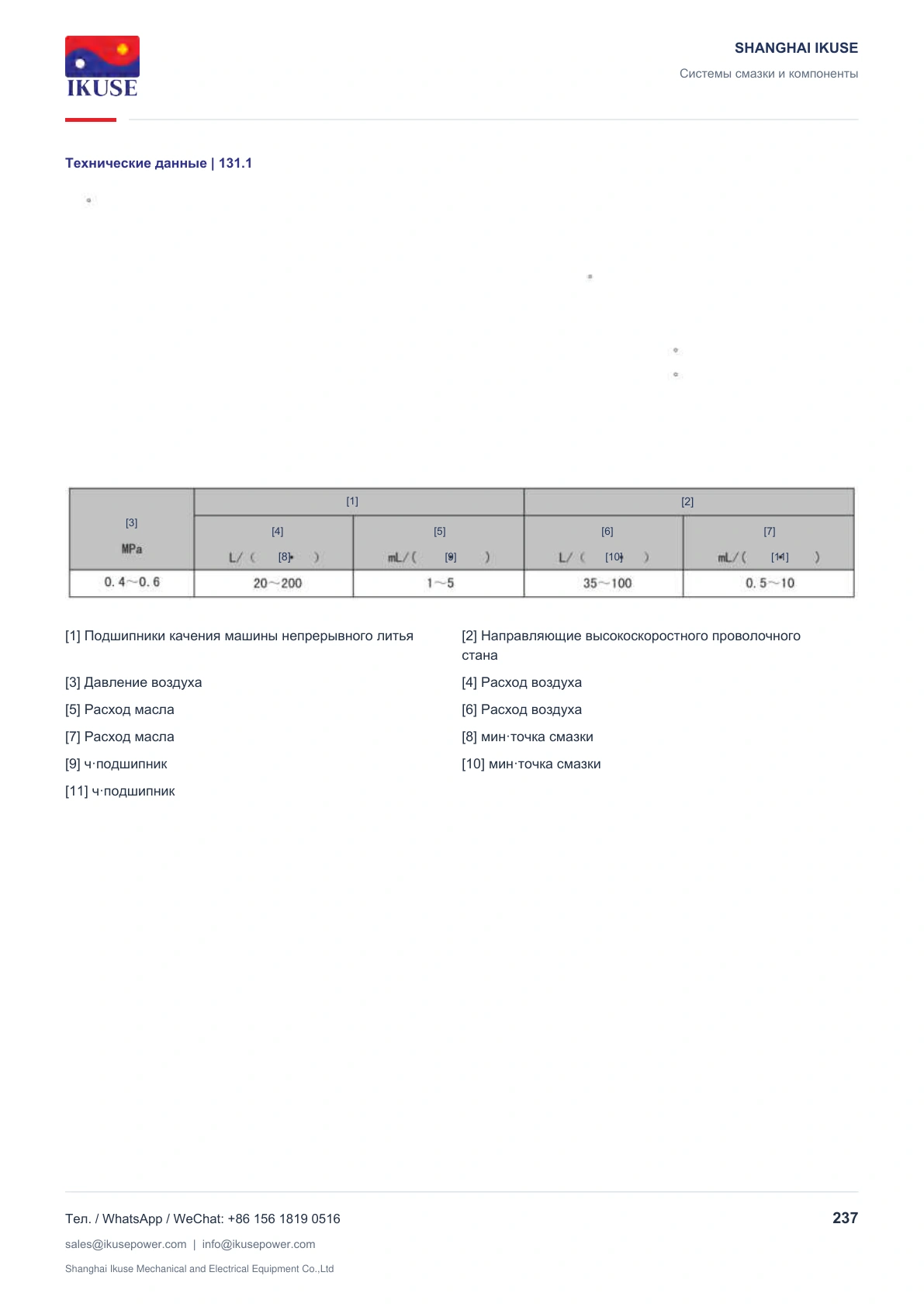

Давление - МПа; расход воздуха - л/(мин·точка смазывания); расход масла - мл/(ч·подшипник).
Станции YQ-J предназначены для смазки направляющих и петледержателей высокоскоростных проволочных станов, других быстро вращающихся узлов и подшипников качения машин непрерывного литья. Конструкция предусматривает регулирование подачи масла и контроль работы распределителей для сокращения расхода масла и удобства эксплуатационного контроля.
Станция не образует масляного тумана. Расход масла регулируется по потребности точек смазывания; возможна периодическая подача. Допускается масло вязкостью до 7500 сСт и транспортирование на расстояние до 100 м. Станция обеспечивает эффективное уплотнение и охлаждение, допускает повышение относительной скорости пар трения и надежный контроль работы.
2. Конструкция
Станция состоит из узлов подачи масла, подачи воздуха, смешивания, распределения смеси и электрического управления.
1. Узел подачи масла: насосы (рабочий и резервный), маслобак с электронагревателем и контроллером уровня, предохранительный клапан, фильтр, реле давления и трубопроводы.
2. Узел подачи воздуха: запорные клапаны, воздушный фильтр, редукционный клапан, распределитель с электромагнитным управлением и реле давления.
3. Узел смешивания (панель масловоздушной смазки): смесители, двухлинейные двухпозиционные распределители и дроссели.
4. Узел распределения: готовая смесь распределяется по потребности каждой пары трения. При малом числе точек этот узел можно исключить и подавать смесь непосредственно к парам трения.
5. Узел электрического управления.
3. Технические характеристики и схема системы
Давление - МПа; расход воздуха - л/(мин·точка смазывания); расход масла - мл/(ч·подшипник).
