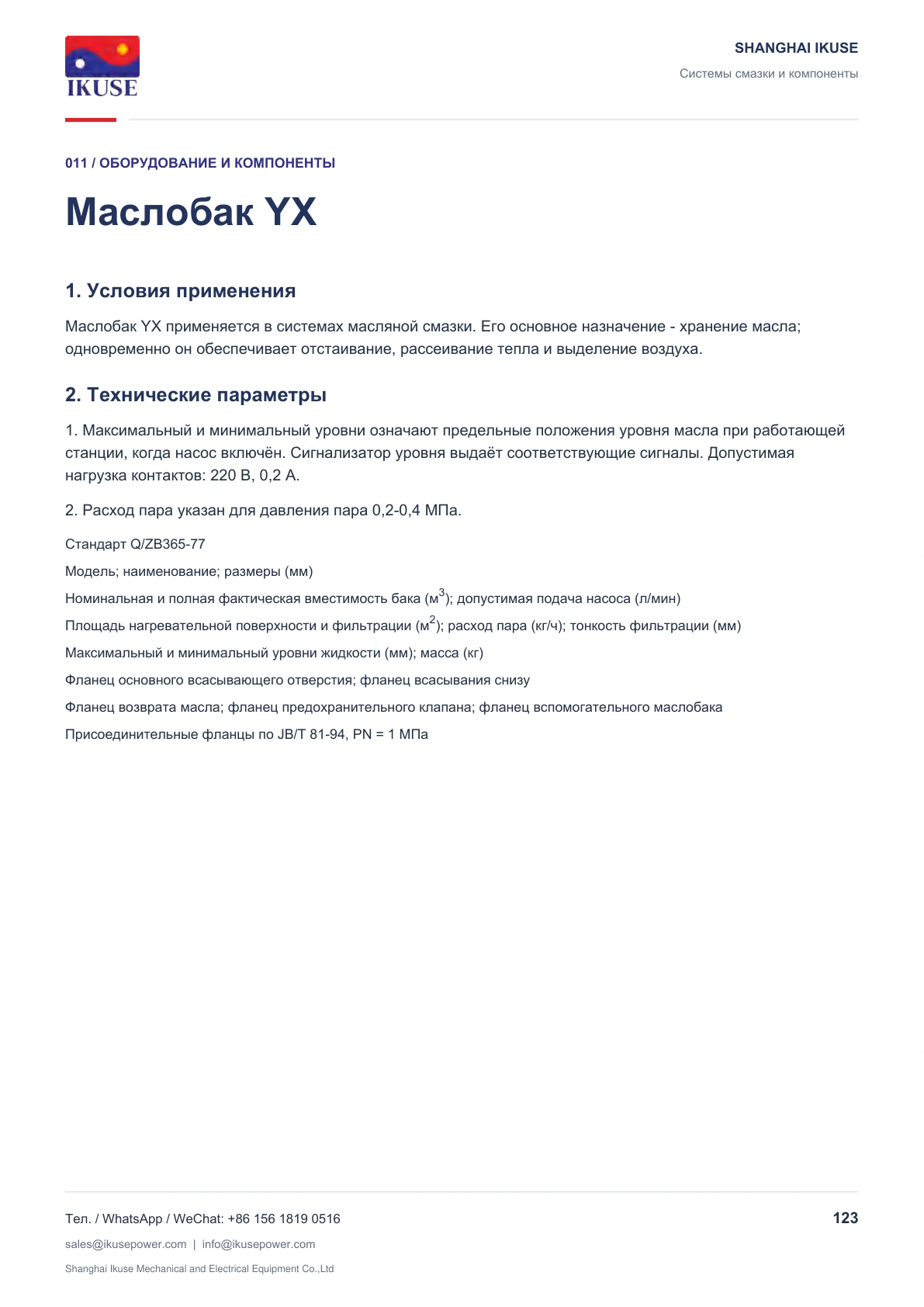

1. Условия применения

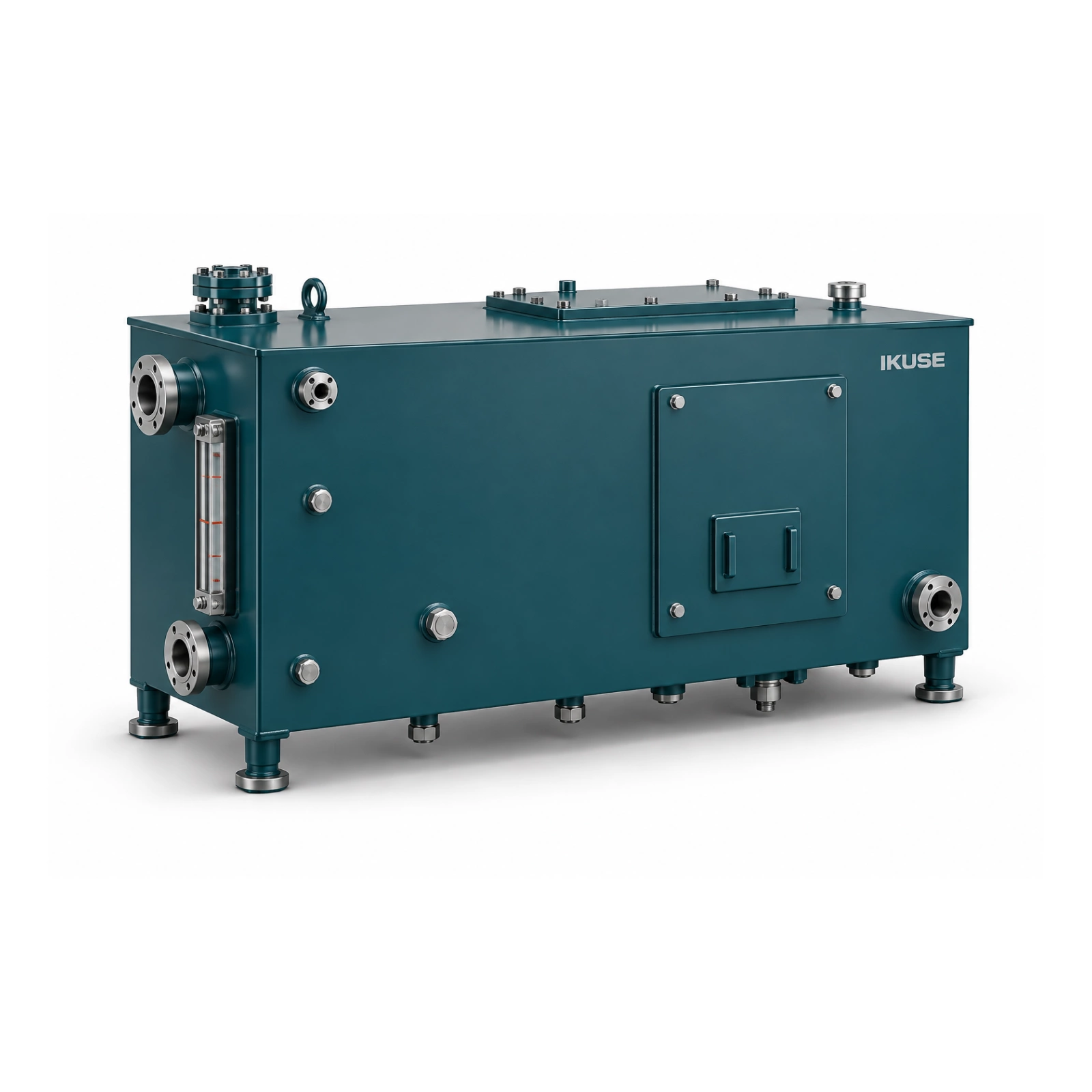

Маслобак YX применяется в системах масляной смазки. Его основное назначение - хранение масла; одновременно он обеспечивает отстаивание, рассеивание тепла и выделение воздуха.
2. Технические параметры
1. Максимальный и минимальный уровни означают предельные положения уровня масла при работающей станции, когда насос включён. Сигнализатор уровня выдаёт соответствующие сигналы. Допустимая нагрузка контактов: 220 В, 0,2 А.
2. Расход пара указан для давления пара 0,2-0,4 МПа.
Стандарт Q/ZB365-77

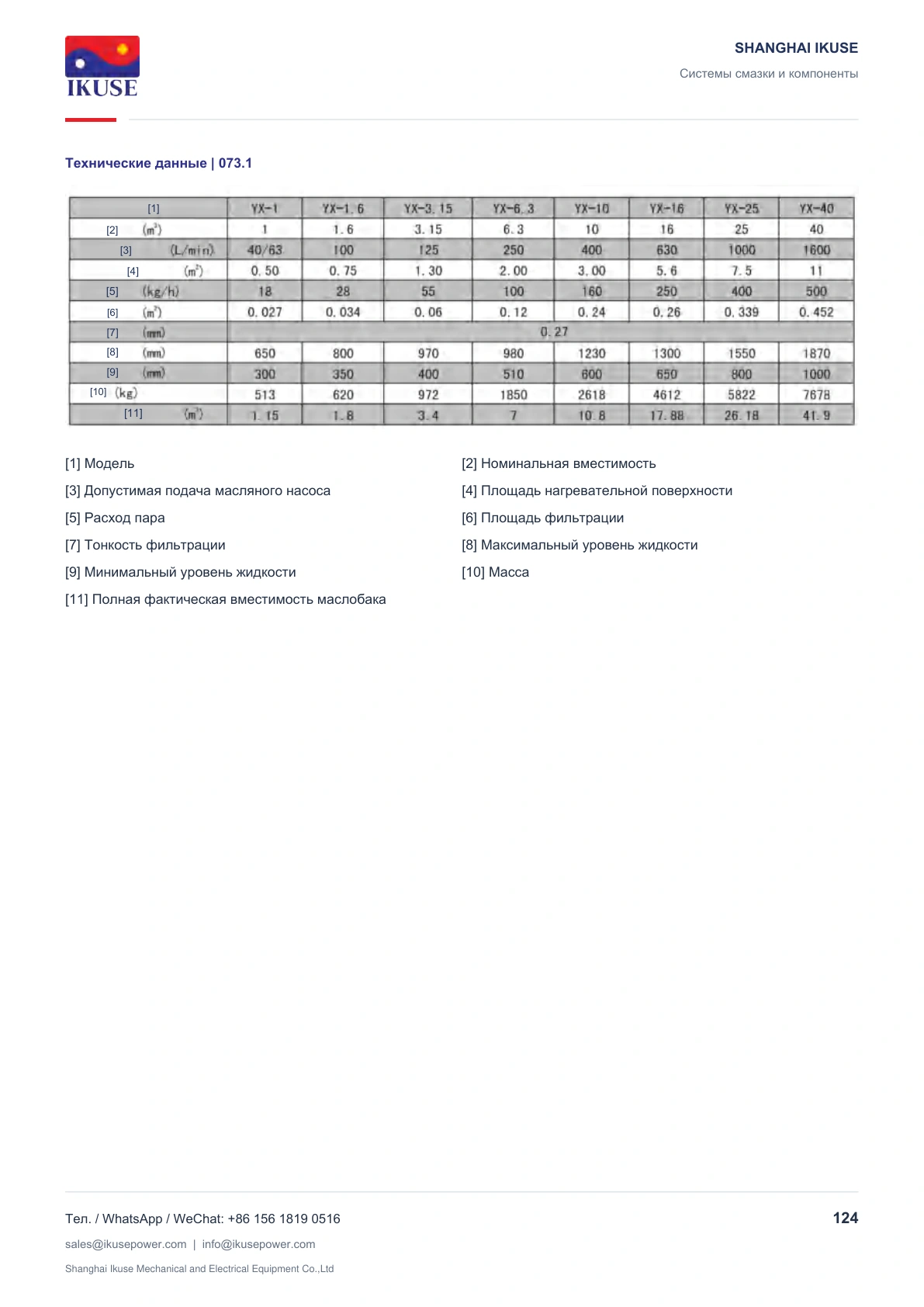

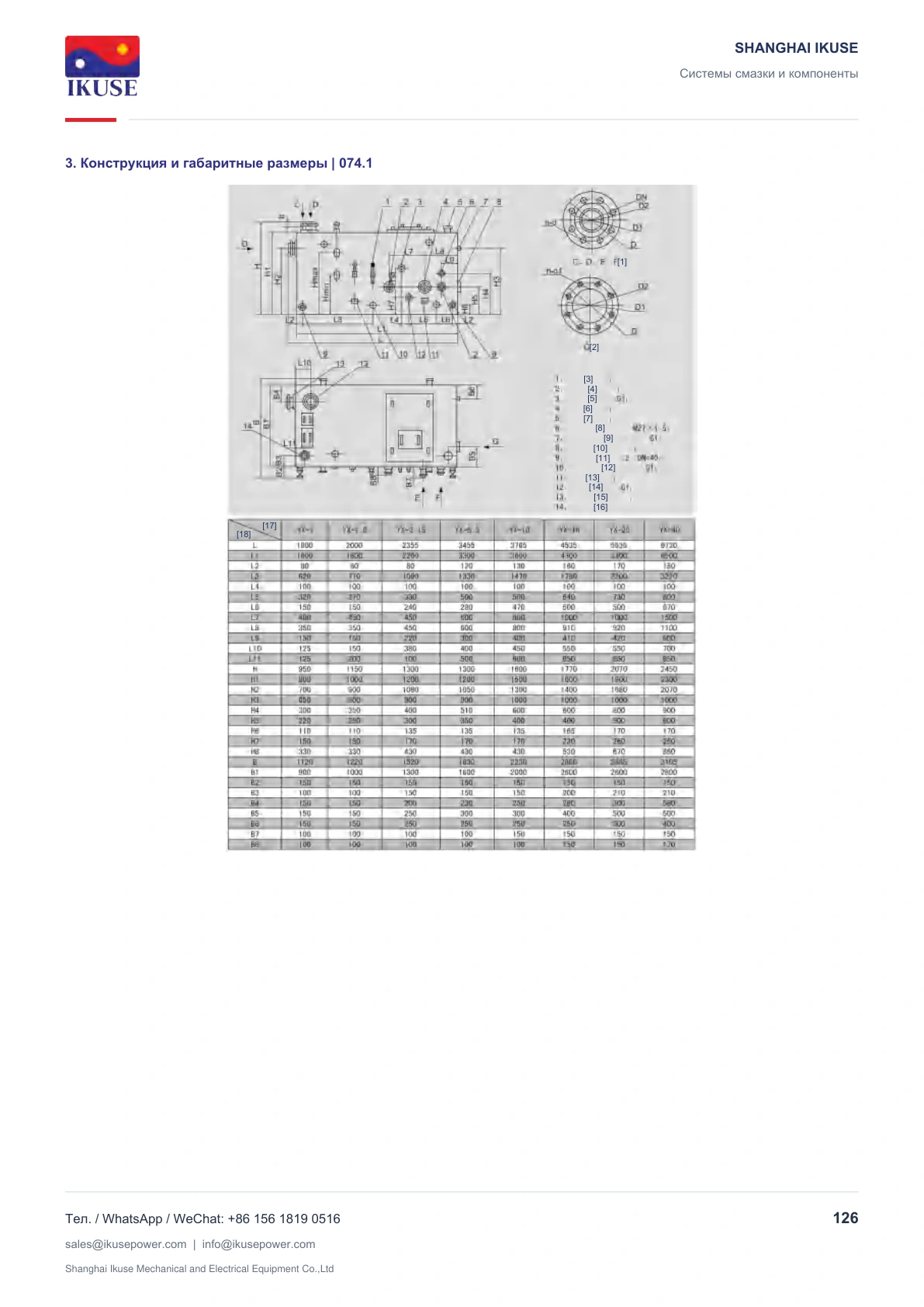

Модель; наименование; размеры (мм) Номинальная и полная фактическая вместимость бака (м3); допустимая подача насоса (л/мин) Площадь нагревательной поверхности и фильтрации (м2); расход пара (кг/ч); тонкость фильтрации (мм)
Максимальный и минимальный уровни жидкости (мм); масса (кг)

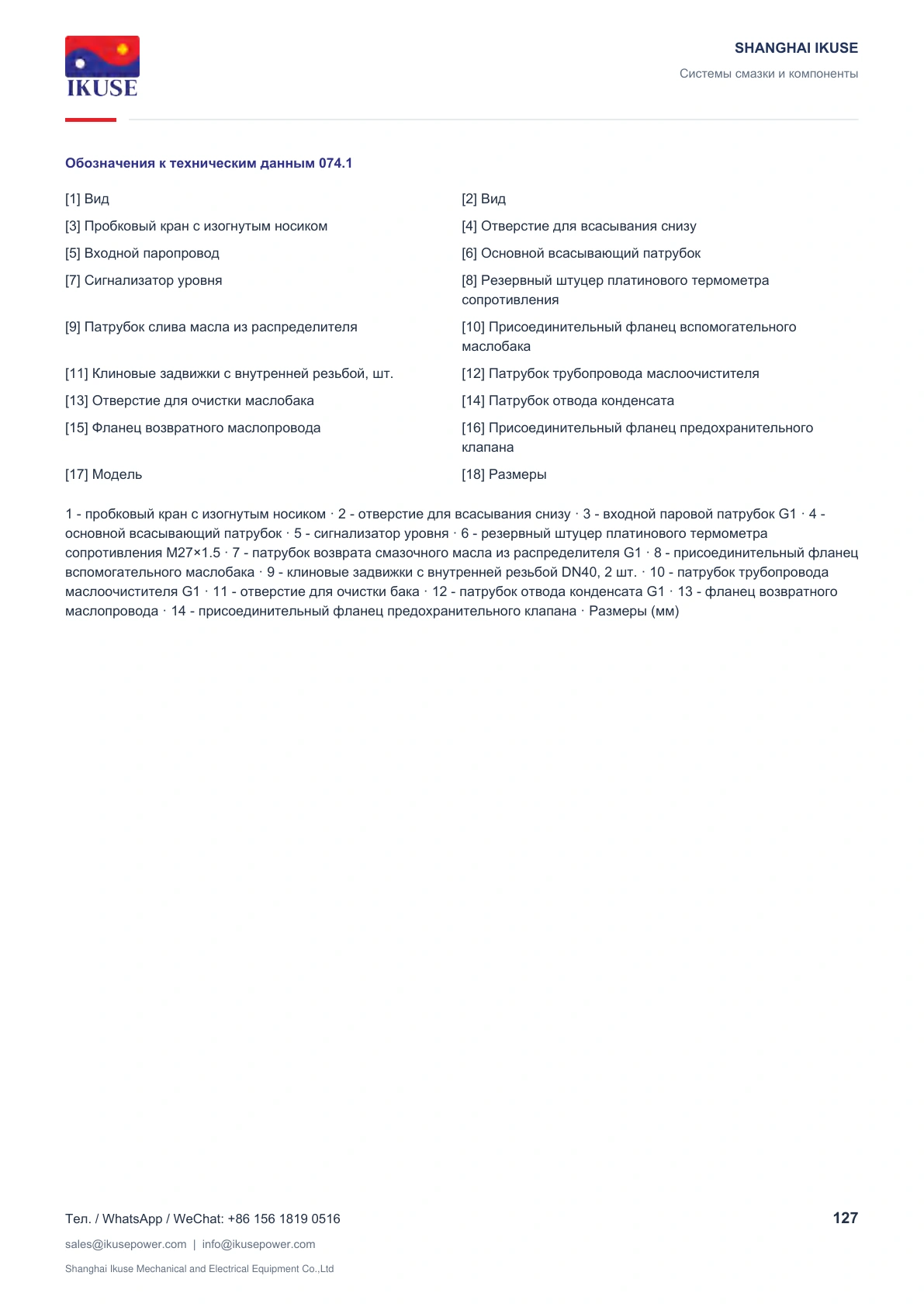

Фланец основного всасывающего отверстия; фланец всасывания снизу
Фланец возврата масла; фланец предохранительного клапана; фланец вспомогательного маслобака

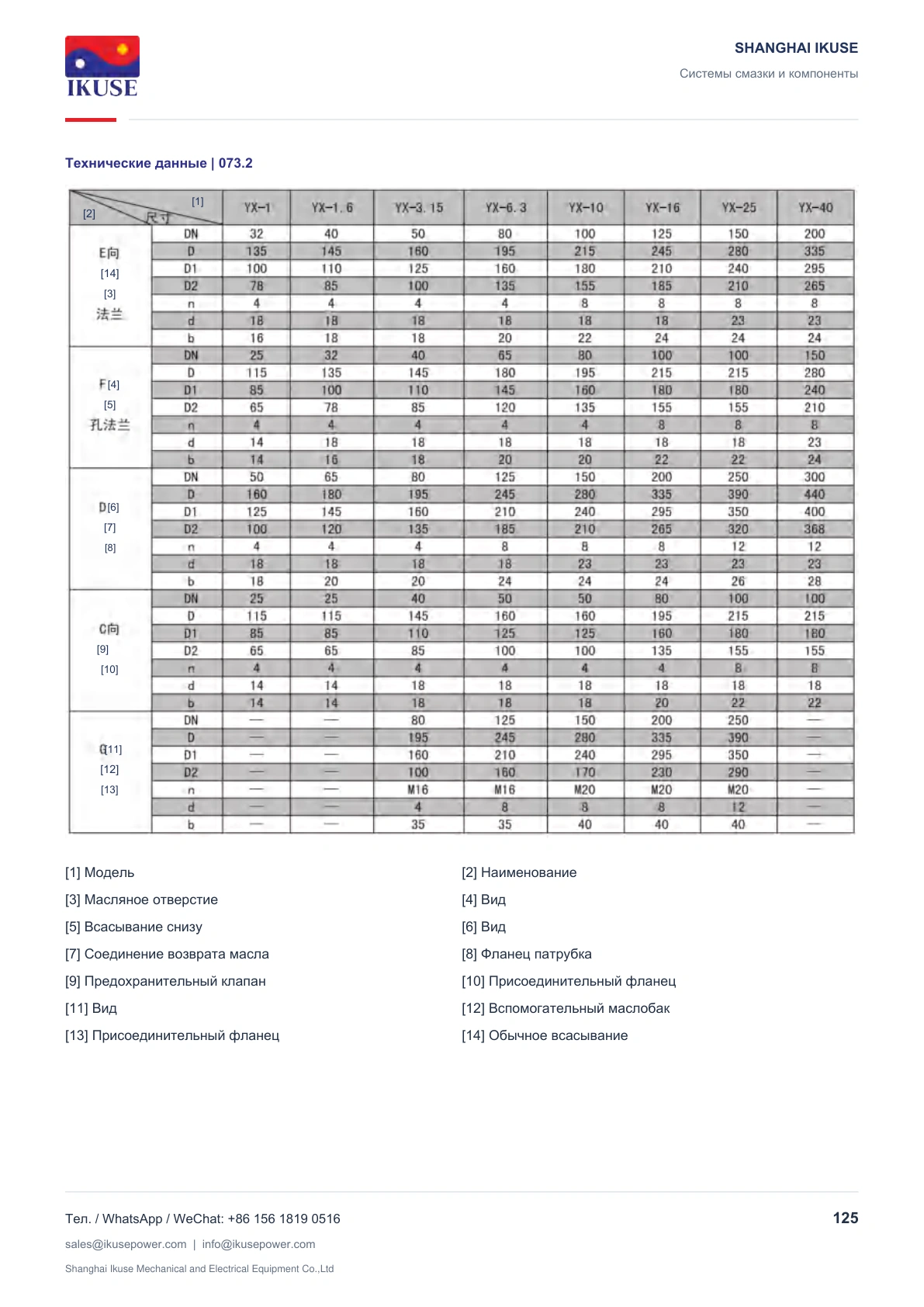

Присоединительные фланцы по JB/T 81-94, PN = 1 МПа
