Описание
Обратный клапан DXF-K обеспечивает однонаправленное движение смазочного материала; предохранительный клапан AF-K защищает контур смазки от избыточного давления.
Подбор и эксплуатация
Проверьте наружный диаметр труб, резьбу и уставку предохранительного клапана для выбранного исполнения. Требования к рабочей среде различаются и приведены в таблицах.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

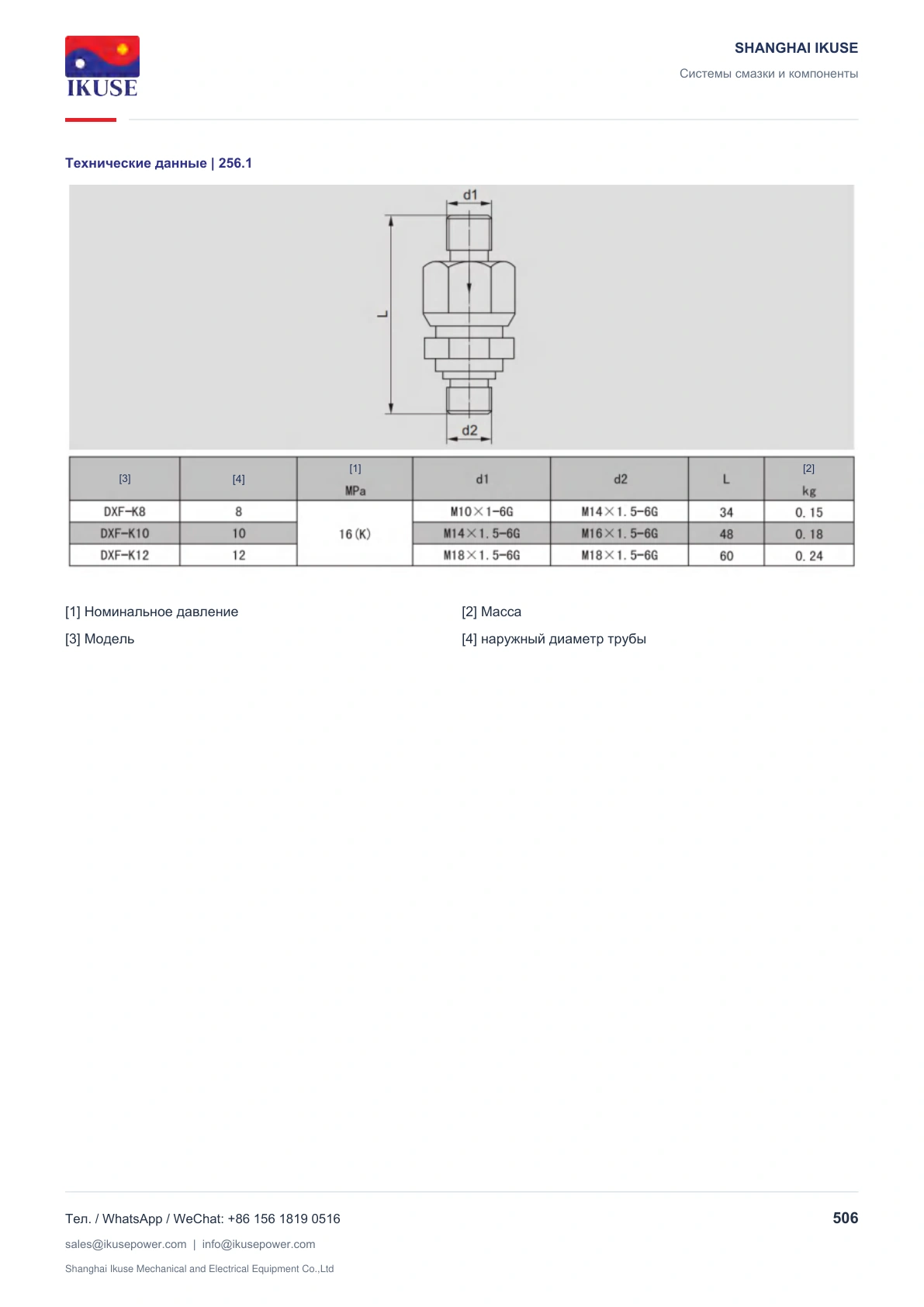

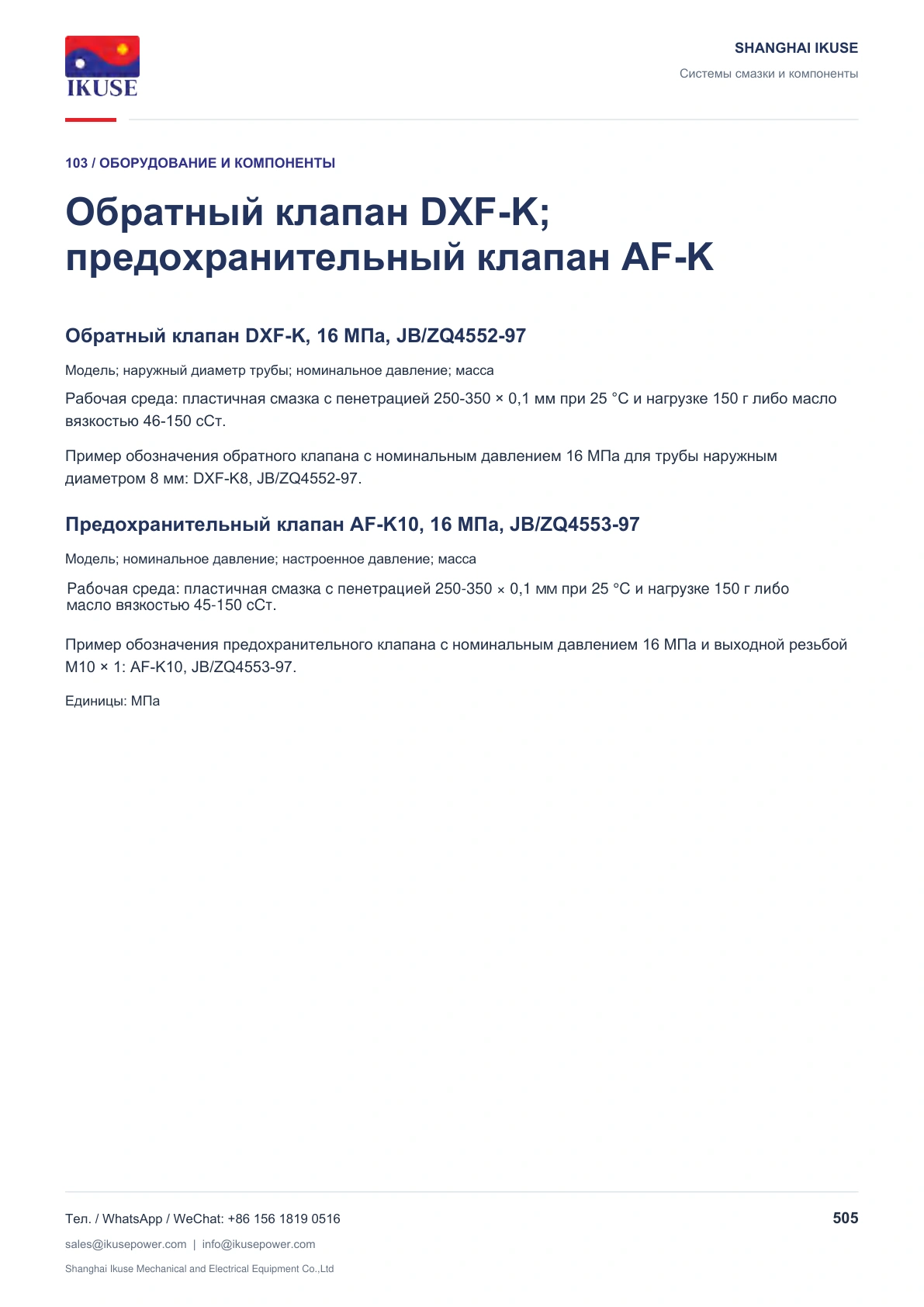

Обратный клапан DXF-K, 16 МПа, JB/ZQ4552-97
Модель; наружный диаметр трубы; номинальное давление; масса
Рабочая среда: пластичная смазка с пенетрацией 250-350 × 0,1 мм при 25 °C и нагрузке 150 г либо масло вязкостью 46-150 сСт.
Пример обозначения обратного клапана с номинальным давлением 16 МПа для трубы наружным диаметром 8 мм: DXF-K8, JB/ZQ4552-97.

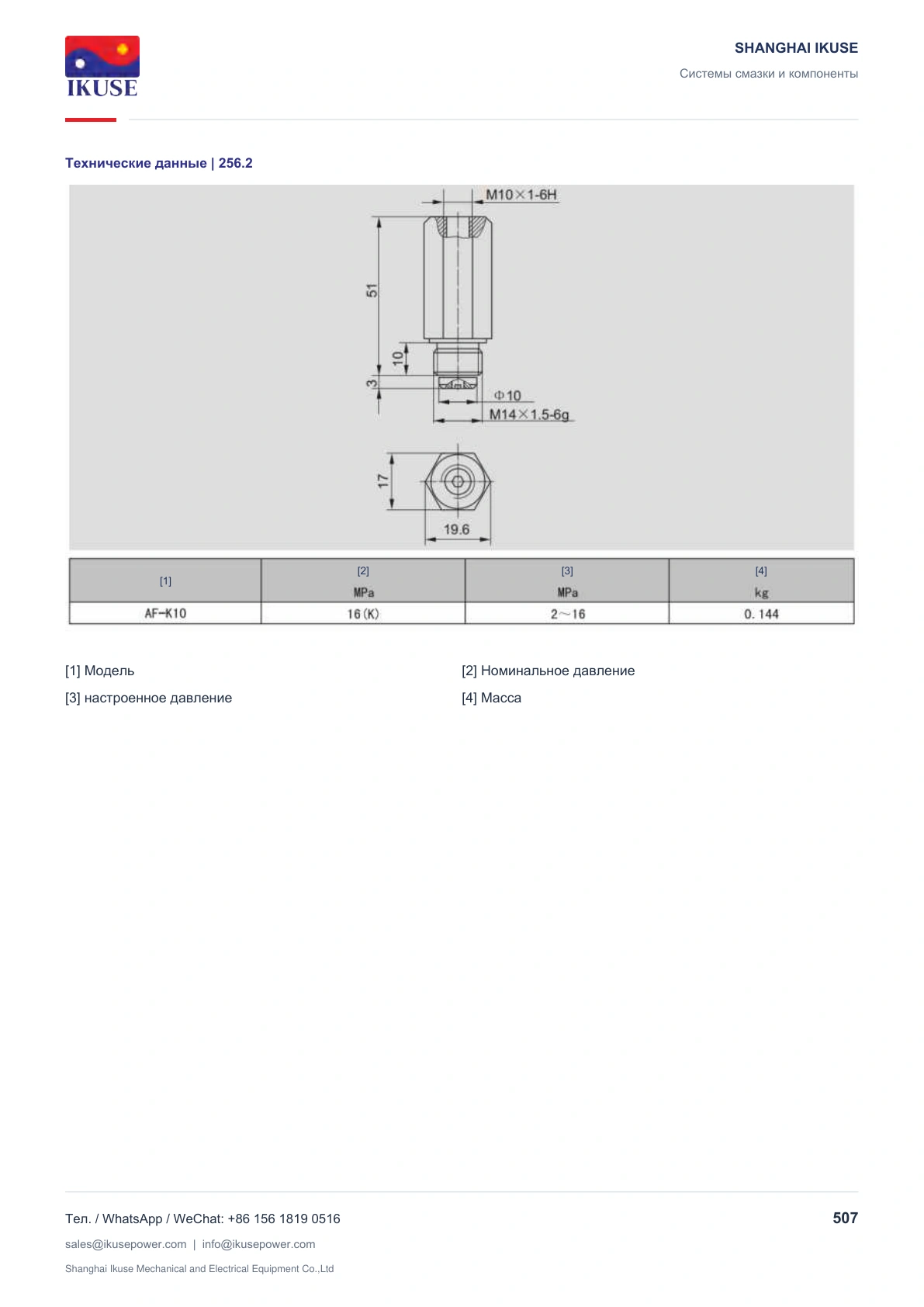

Предохранительный клапан AF-K10, 16 МПа, JB/ZQ4553-97
Модель; номинальное давление; настроенное давление; масса
Рабочая среда: пластичная смазка с пенетрацией 250-350 × 0,1 мм при 25 °C и нагрузке 150 г либо масло вязкостью 45-150 сСт, как указано в оригинале.
Пример обозначения предохранительного клапана с номинальным давлением 16 МПа и выходной резьбой M10 × 1: AF-K10, JB/ZQ4553-97.
Единицы: МПа
Модель; наружный диаметр трубы; номинальное давление; масса
Рабочая среда: пластичная смазка с пенетрацией 250-350 × 0,1 мм при 25 °C и нагрузке 150 г либо масло вязкостью 46-150 сСт.
Пример обозначения обратного клапана с номинальным давлением 16 МПа для трубы наружным диаметром 8 мм: DXF-K8, JB/ZQ4552-97.
Предохранительный клапан AF-K10, 16 МПа, JB/ZQ4553-97
Модель; номинальное давление; настроенное давление; масса
Рабочая среда: пластичная смазка с пенетрацией 250-350 × 0,1 мм при 25 °C и нагрузке 150 г либо масло вязкостью 45-150 сСт, как указано в оригинале.
Пример обозначения предохранительного клапана с номинальным давлением 16 МПа и выходной резьбой M10 × 1: AF-K10, JB/ZQ4553-97.
Единицы: МПа
