Описание

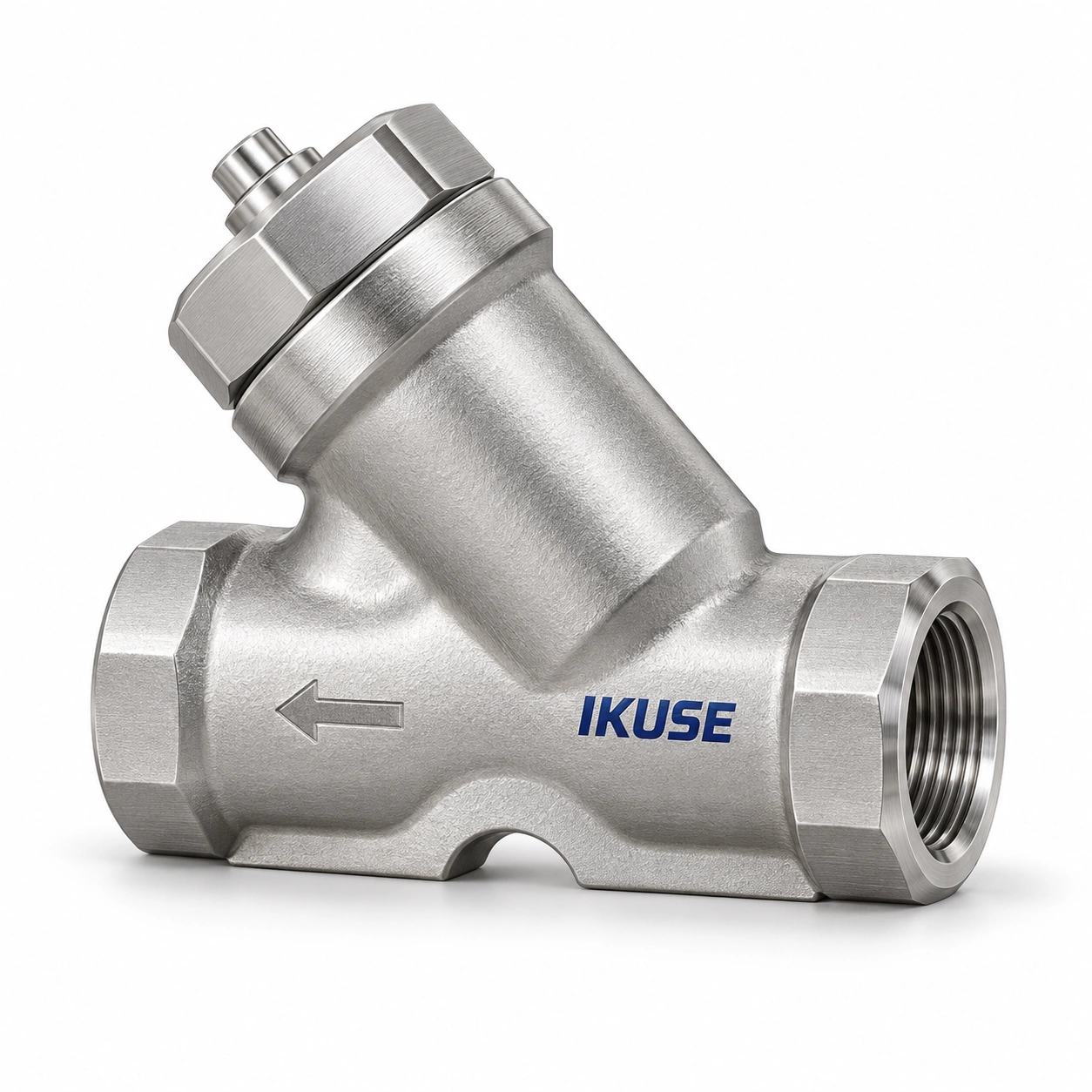

Сетчатый фильтр пластичной смазки между выходом смазочного насоса и питающей магистралью удаляет остаточные механические примеси.
Подбор и эксплуатация
Устанавливайте по стрелке на корпусе, оставляйте место для извлечения элемента и регулярно очищайте его.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
40 МПа; JB/ZQ4702-98

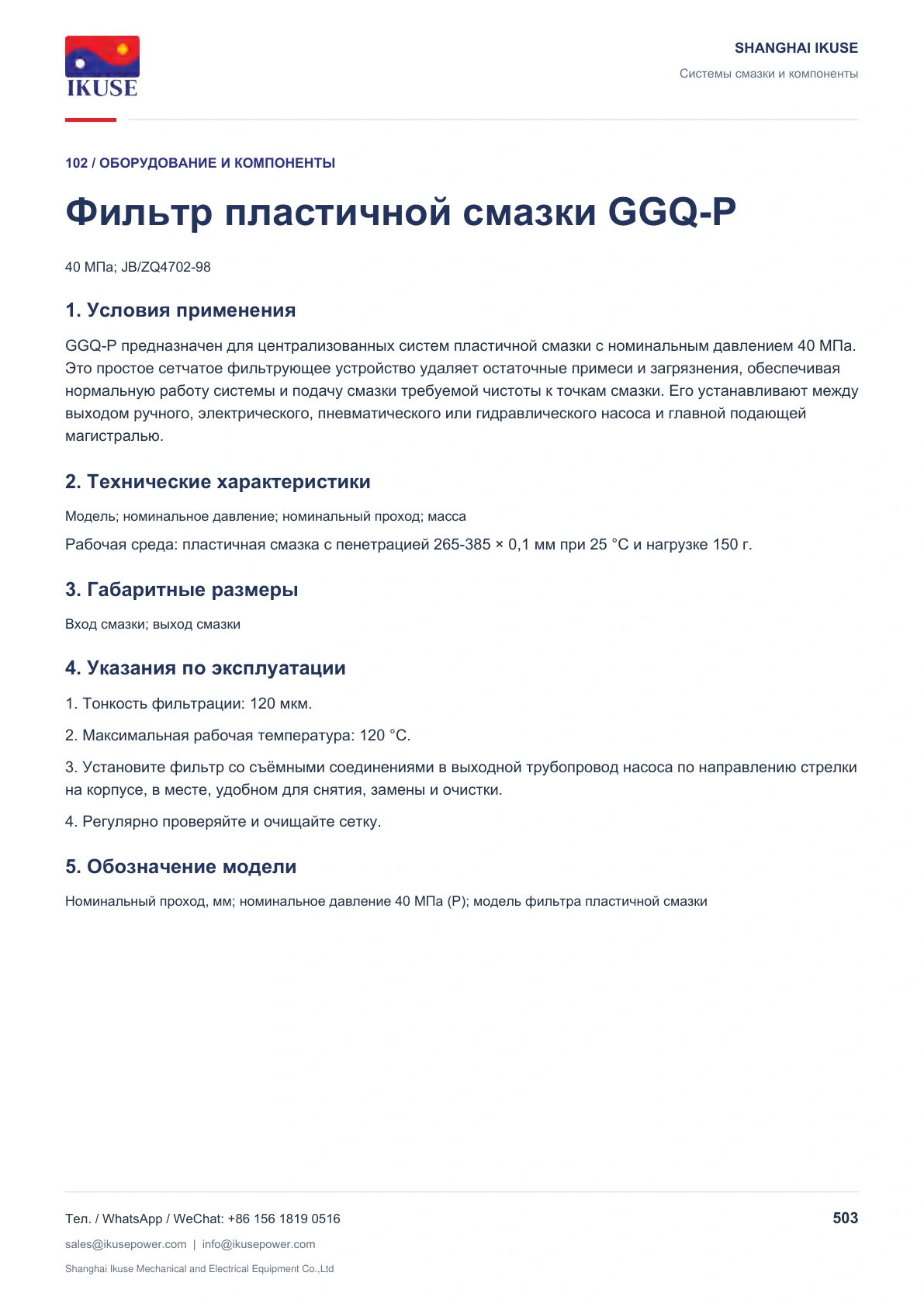

1. Условия применения
GGQ-P предназначен для централизованных систем пластичной смазки с номинальным давлением 40 МПа. Это простое сетчатое фильтрующее устройство удаляет остаточные примеси и загрязнения, обеспечивая нормальную работу системы и подачу смазки требуемой чистоты к точкам смазки. Его устанавливают между выходом ручного, электрического, пневматического или гидравлического насоса и главной подающей магистралью.
2. Технические характеристики
Модель; номинальное давление; номинальный проход; масса
Рабочая среда: пластичная смазка с пенетрацией 265-385 × 0,1 мм при 25 °C и нагрузке 150 г.
3. Габаритные размеры
Вход смазки; выход смазки
4. Указания по эксплуатации
1. Тонкость фильтрации: 120 мкм.
2. Максимальная рабочая температура: 120 °C.
3. Установите фильтр со съёмными соединениями в выходной трубопровод насоса по направлению стрелки на корпусе, в месте, удобном для снятия, замены и очистки.
4. Регулярно проверяйте и очищайте сетку.
5. Обозначение модели
Номинальный проход, мм; номинальное давление 40 МПа (P); модель фильтра пластичной смазки
