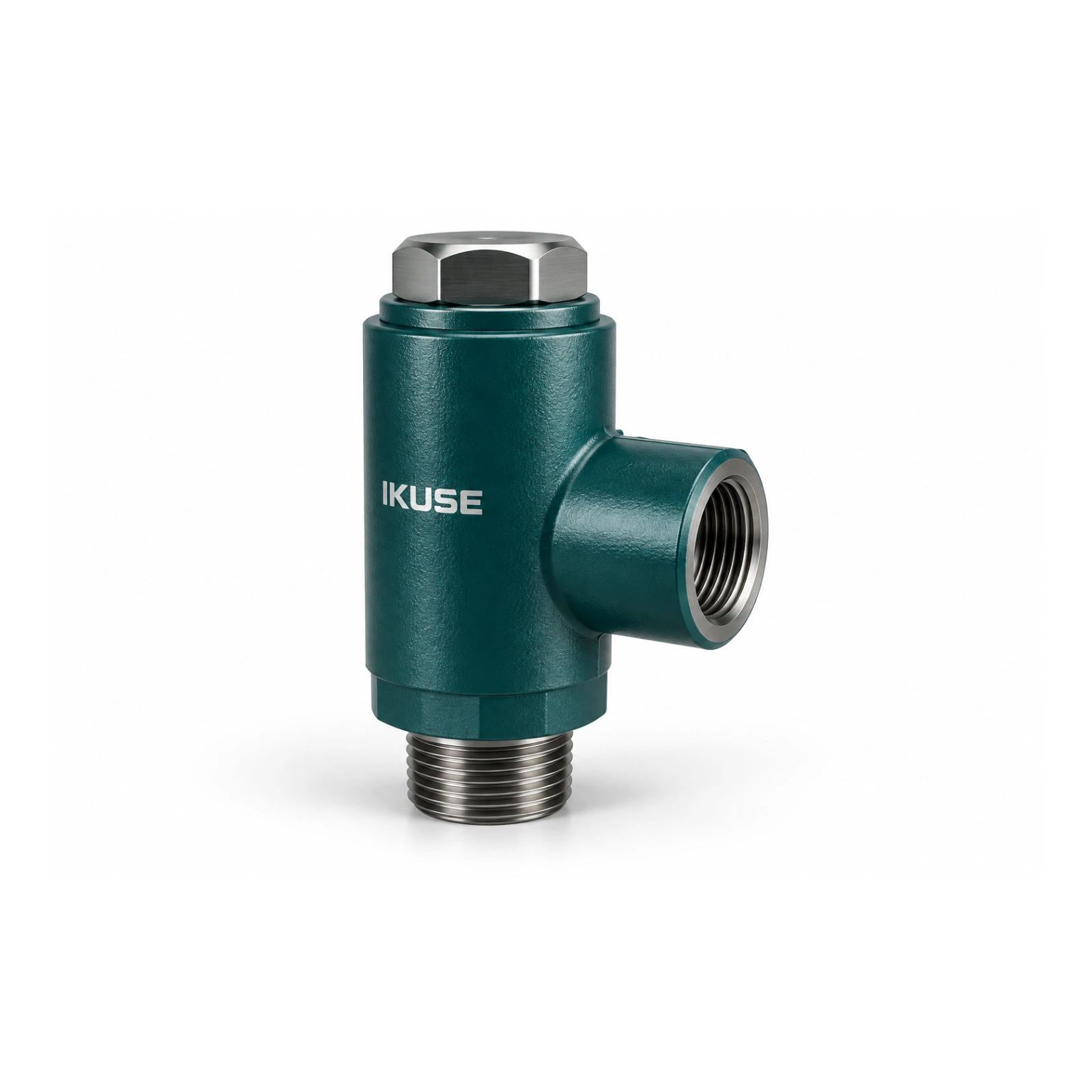

Описание
Предотвращает обратное движение масла в циркуляционной системе смазки.
Подбор и эксплуатация
Для масла N22–N460. Устанавливайте по заданному направлению потока. Числа модели обозначают номинальный диаметр.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения
Обратные клапаны DXF применяются в системах смазки жидким маслом для предотвращения обратного потока. Рабочая среда - масло классов вязкости N22-N460.

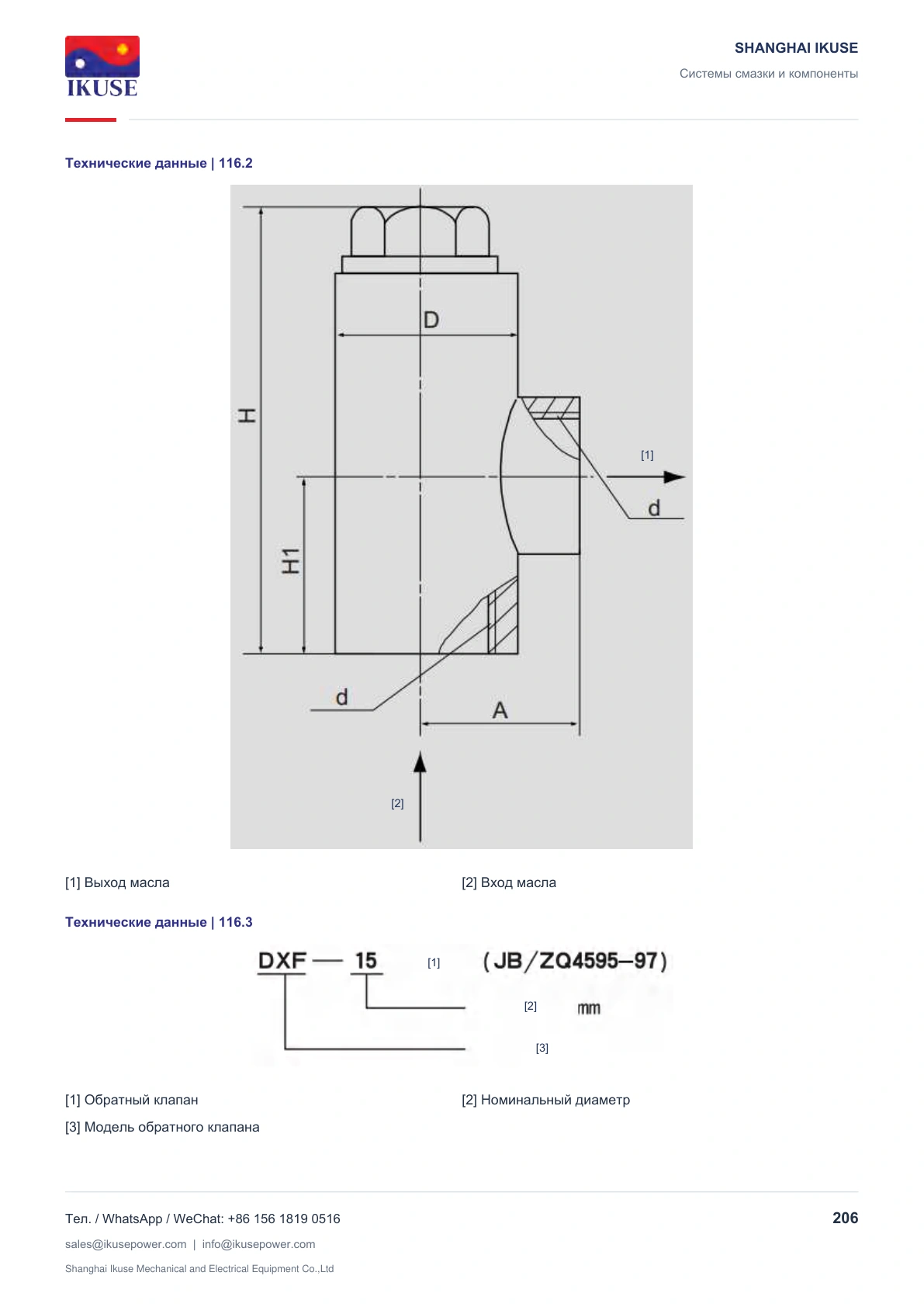

2. Технические характеристики, конструкция и размеры
Номинальное давление - 0.8 МПа. Размеры указаны в мм; d обозначает трубную резьбу G; масса - в кг.
3. Обозначение модели
Обратный клапан номинального прохода 15 мм обозначается DXF-15, стандарт JB/ZQ4595-97.
Номинальный проход
Выходное отверстие

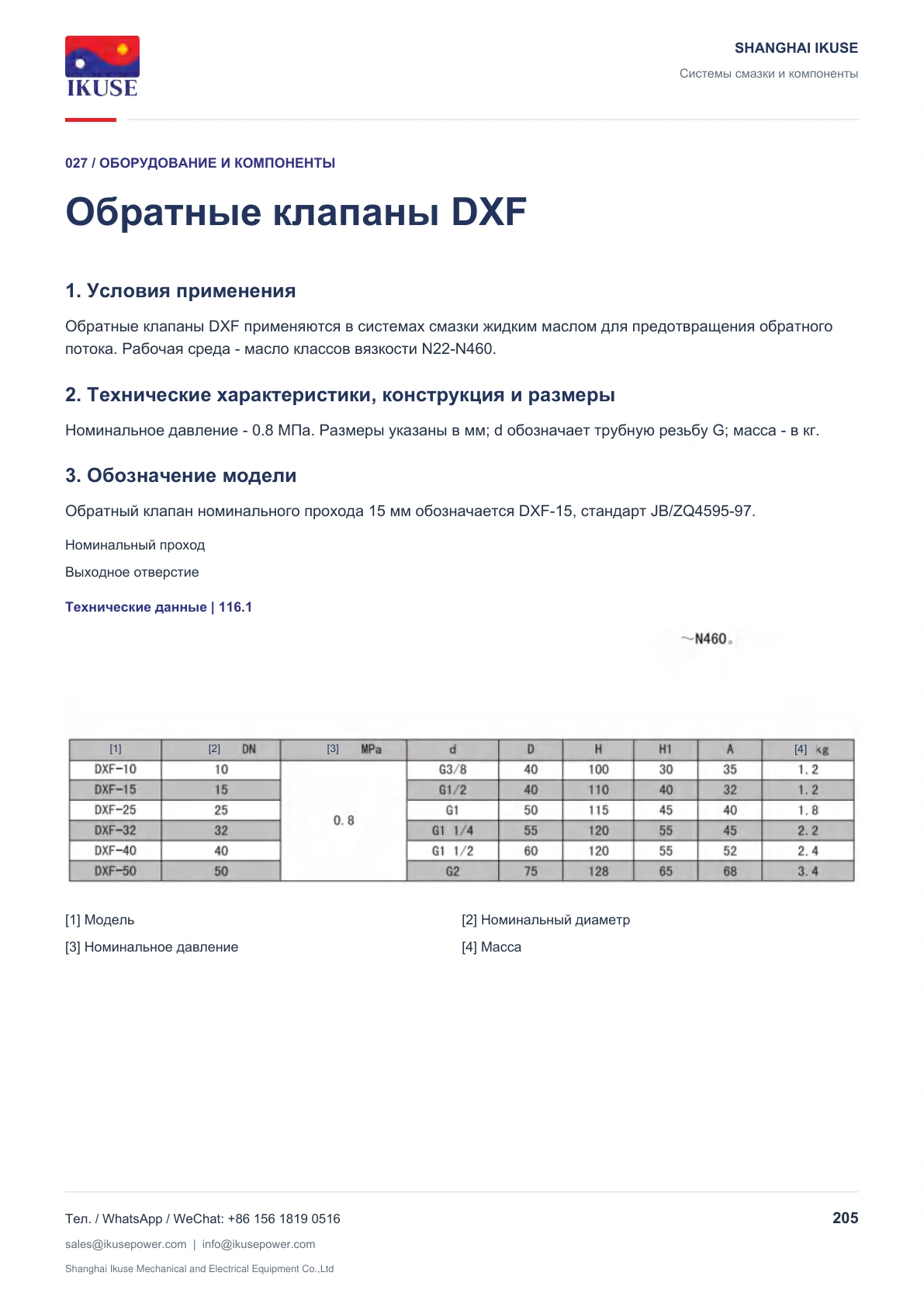

Технические данные | 116.1
[1] [2] [3] [4]
[1] Модель [2] Номинальный диаметр
[3] Номинальное давление [4] Масса
