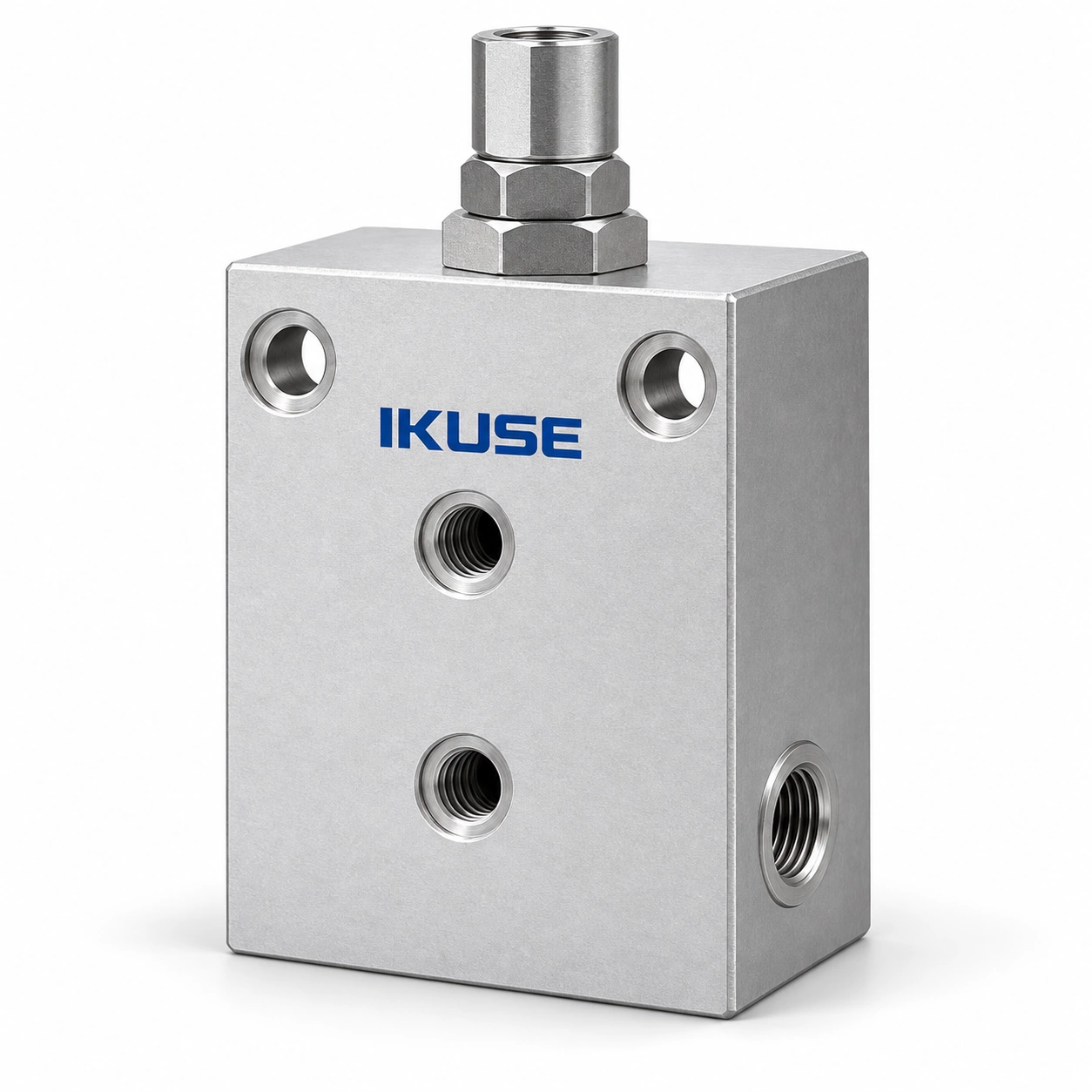

Описание
Управляет подачей пластичной смазки и сжатого воздуха к форсунке в системе распылительной смазки.
Подбор и эксплуатация
При ручном насосе длина соединительного трубопровода не более 1 m. Применяйте чистую однородную пластичную смазку с пенетрацией не менее 330 (0.1 mm).
Техническая документация

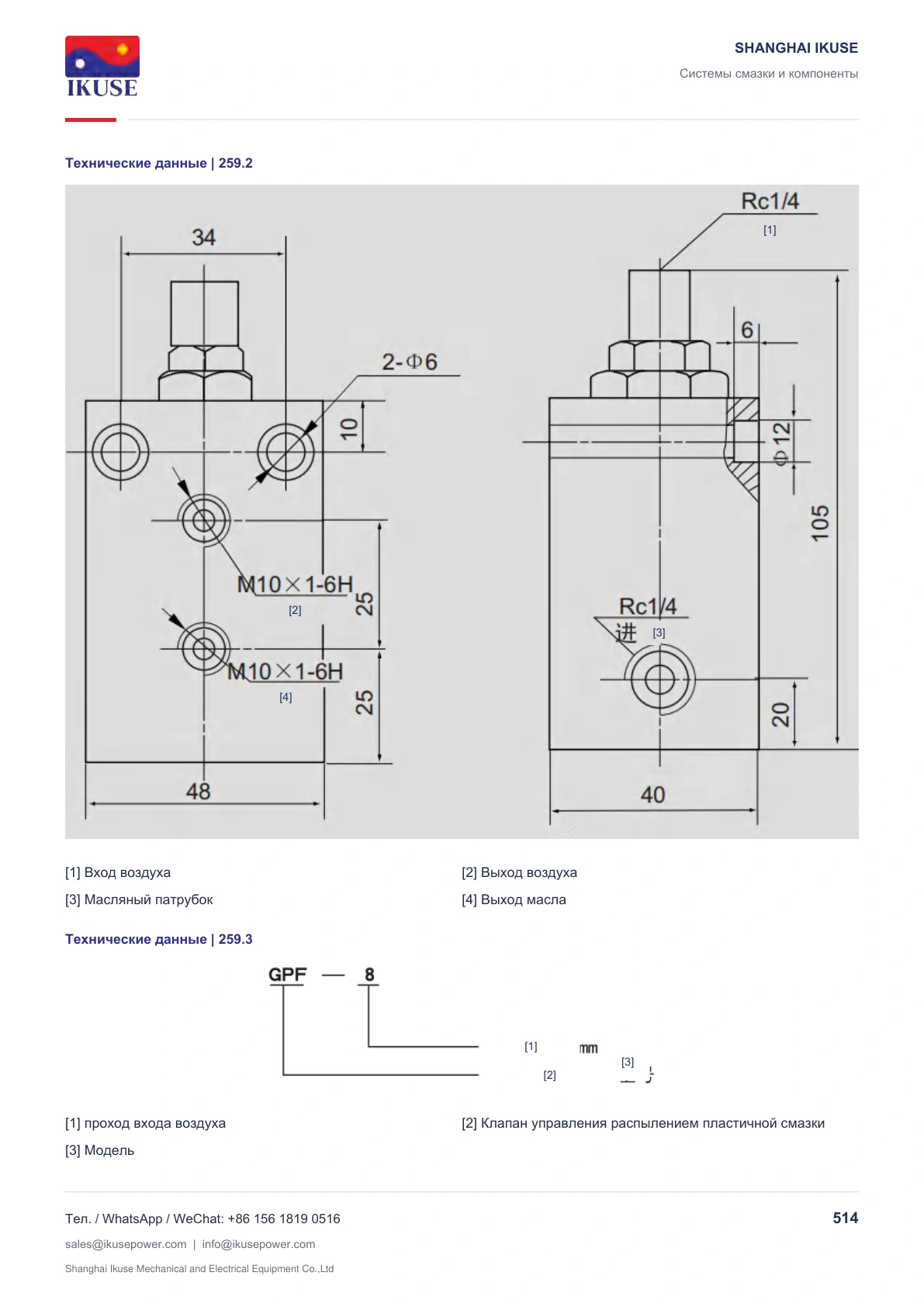

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

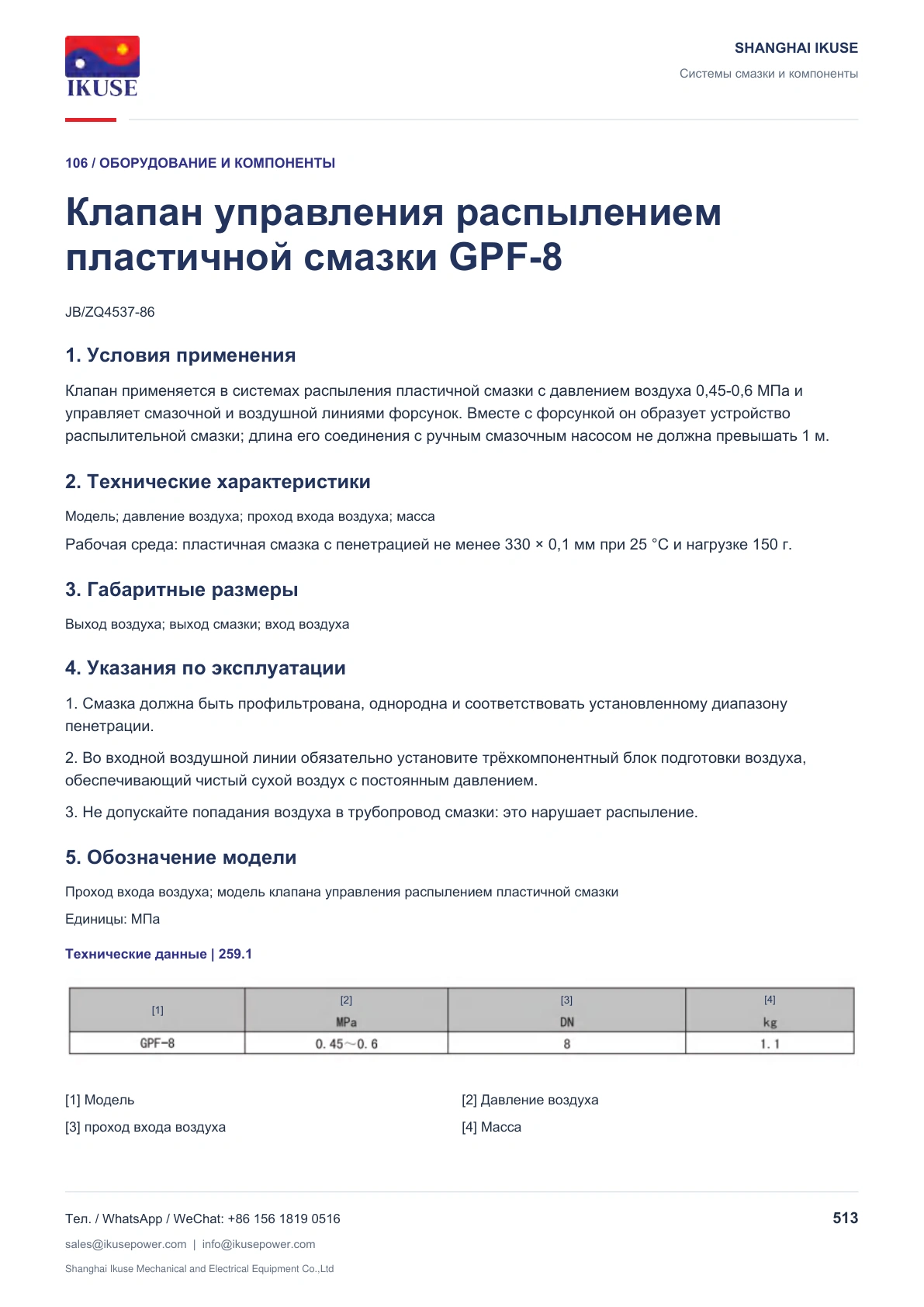

Конструкция и применение
JB/ZQ4537-86
1. Условия применения
Клапан применяется в системах распыления пластичной смазки с давлением воздуха 0,45-0,6 МПа и управляет смазочной и воздушной линиями форсунок. Вместе с форсункой он образует устройство распылительной смазки; длина его соединения с ручным смазочным насосом не должна превышать 1 м.
2. Технические характеристики
Модель; давление воздуха; проход входа воздуха; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 330 × 0,1 мм при 25 °C и нагрузке 150 г.
3. Габаритные размеры
Выход воздуха; выход смазки; вход воздуха
4. Указания по эксплуатации
1. Смазка должна быть профильтрована, однородна и соответствовать установленному диапазону пенетрации.
2. Во входной воздушной линии обязательно установите трёхкомпонентный блок подготовки воздуха, обеспечивающий чистый сухой воздух с постоянным давлением.
3. Не допускайте попадания воздуха в трубопровод смазки: это нарушает распыление.
5. Обозначение модели
Проход входа воздуха; модель клапана управления распылением пластичной смазки
Единицы: МПа
Технические данные | 259.1
[2] [3] [4] [1]
[1] Модель [2] Давление воздуха
[3] проход входа воздуха [4] Масса
