Описание

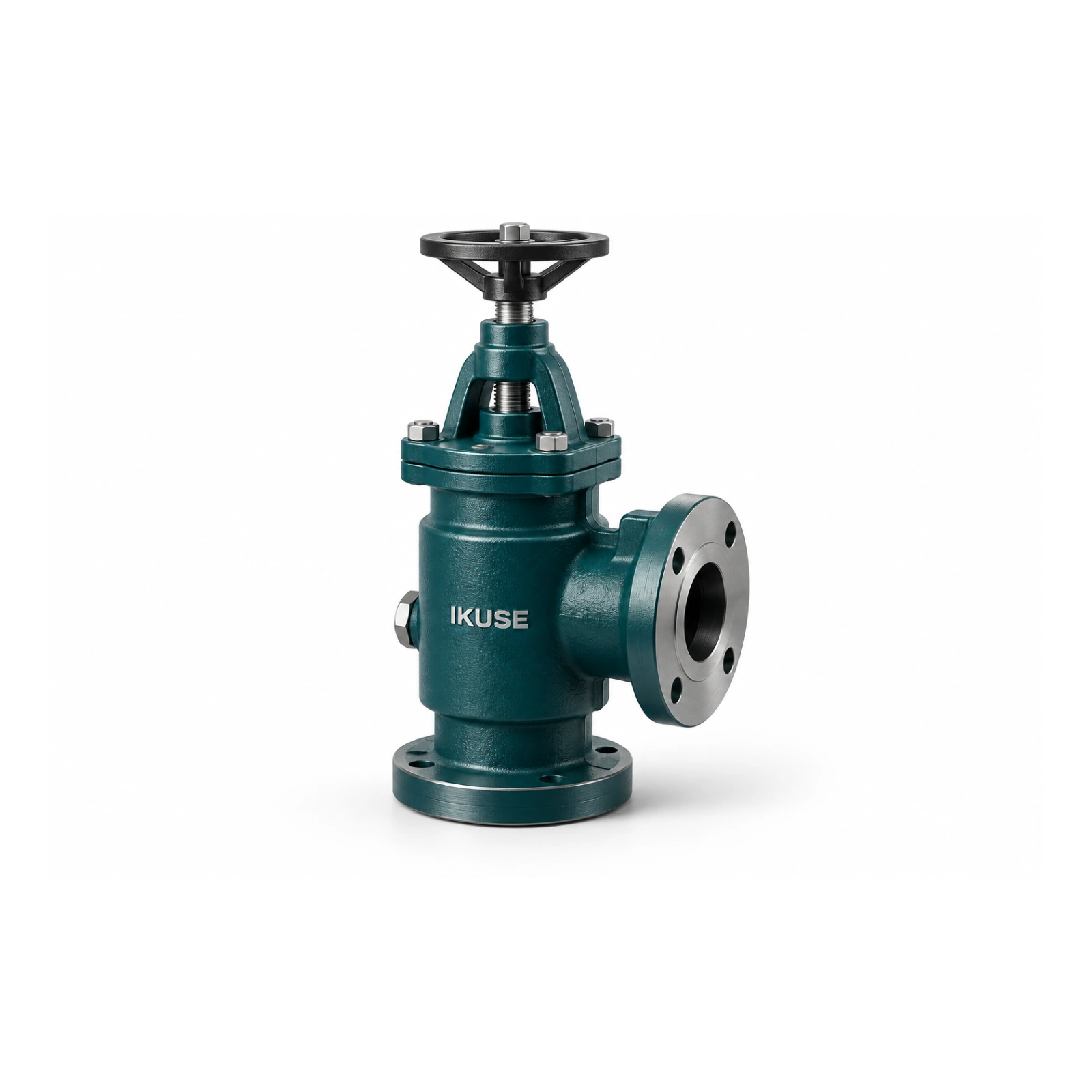

Ограничивает давление и защищает систему масляной смазки от перегрузки посредством регулировки уставки перепуска.
Подбор и эксплуатация
DN20–40 регулируются винтом, DN50–100 — маховиком. Диапазон рабочего давления определяется суффиксом модели.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

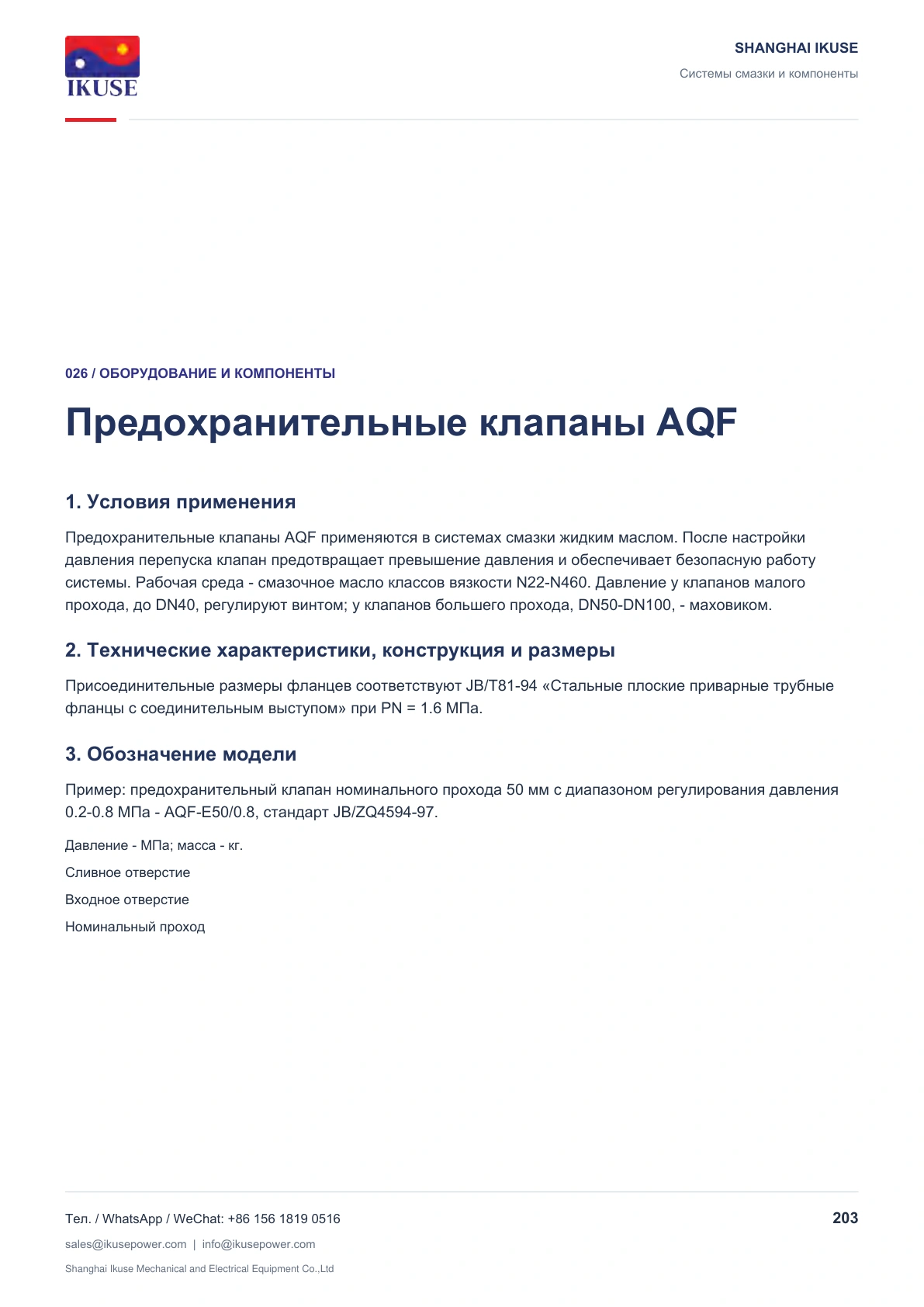

1. Условия применения
Предохранительные клапаны AQF применяются в системах смазки жидким маслом. После настройки давления перепуска клапан предотвращает превышение давления и обеспечивает безопасную работу системы. Рабочая среда - смазочное масло классов вязкости N22-N460. Давление у клапанов малого прохода, до DN40, регулируют винтом; у клапанов большего прохода, DN50-DN100, - маховиком.

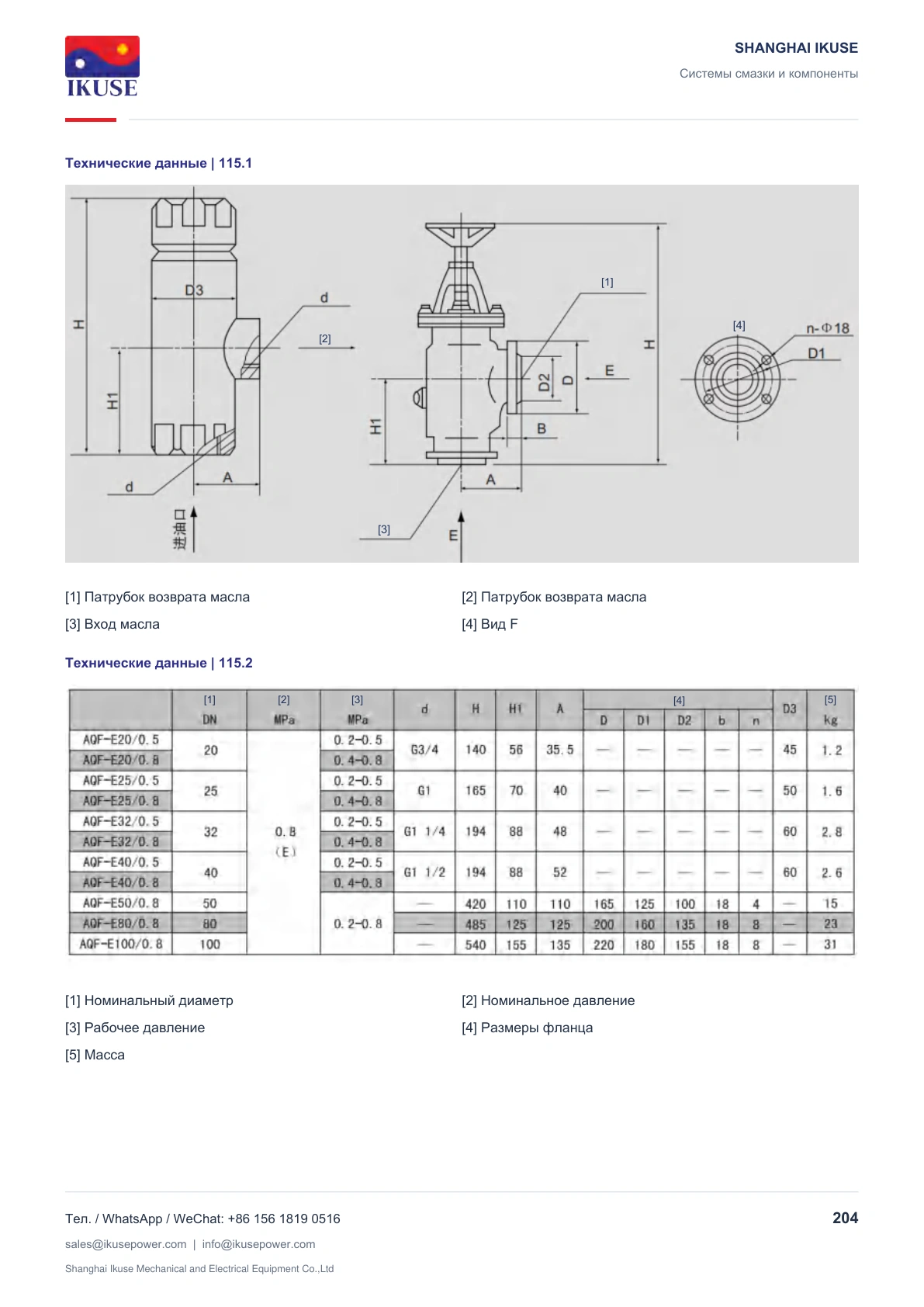

2. Технические характеристики, конструкция и размеры
Присоединительные размеры фланцев соответствуют JB/T81-94 «Стальные плоские приварные трубные фланцы с соединительным выступом» при PN = 1.6 МПа.
3. Обозначение модели
Пример: предохранительный клапан номинального прохода 50 мм с диапазоном регулирования давления 0.2-0.8 МПа - AQF-E50/0.8, стандарт JB/ZQ4594-97.
Давление - МПа; масса - кг.
Сливное отверстие
Входное отверстие
Номинальный проход
