Описание
Распределительный клапан с приводом золотника от двигателя постоянного тока. Предназначен для подключения, отключения и переключения магистралей и ответвлений систем смазки или гидравлических систем.
Подбор и эксплуатация
По схеме контура выбирайте двухпозиционное исполнение с четырьмя, тремя или двумя линиями. Питание и время переключения проверяйте по технической таблице.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

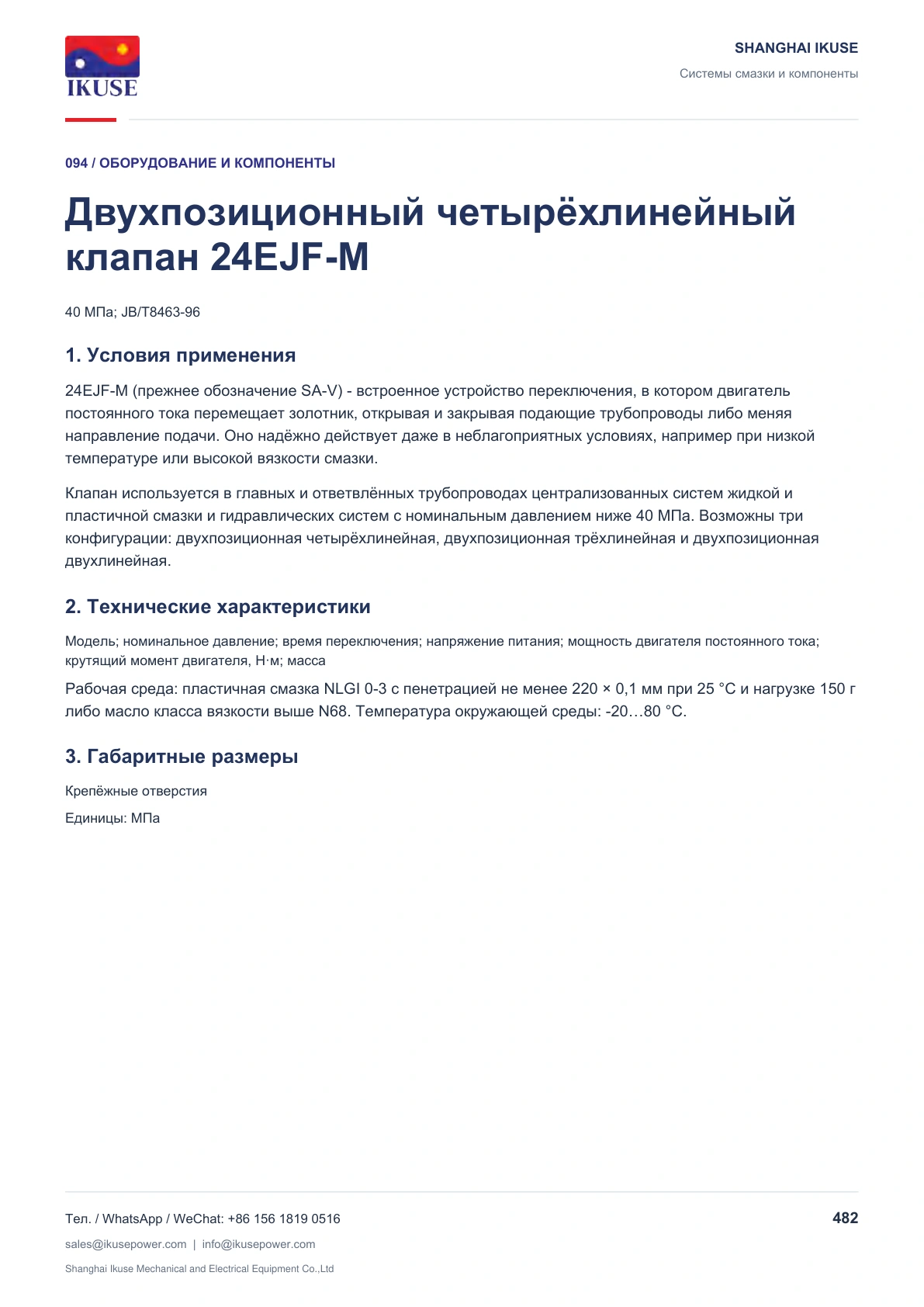

40 МПа; JB/T8463-96
1. Условия применения
24EJF-M (прежнее обозначение SA-V) - встроенное устройство переключения, в котором двигатель постоянного тока перемещает золотник, открывая и закрывая подающие трубопроводы либо меняя направление подачи. Оно надёжно действует даже в неблагоприятных условиях, например при низкой температуре или высокой вязкости смазки.
Клапан используется в главных и ответвлённых трубопроводах централизованных систем жидкой и пластичной смазки и гидравлических систем с номинальным давлением ниже 40 МПа. Возможны три конфигурации: двухпозиционная четырёхлинейная, двухпозиционная трёхлинейная и двухпозиционная двухлинейная.
2. Технические характеристики

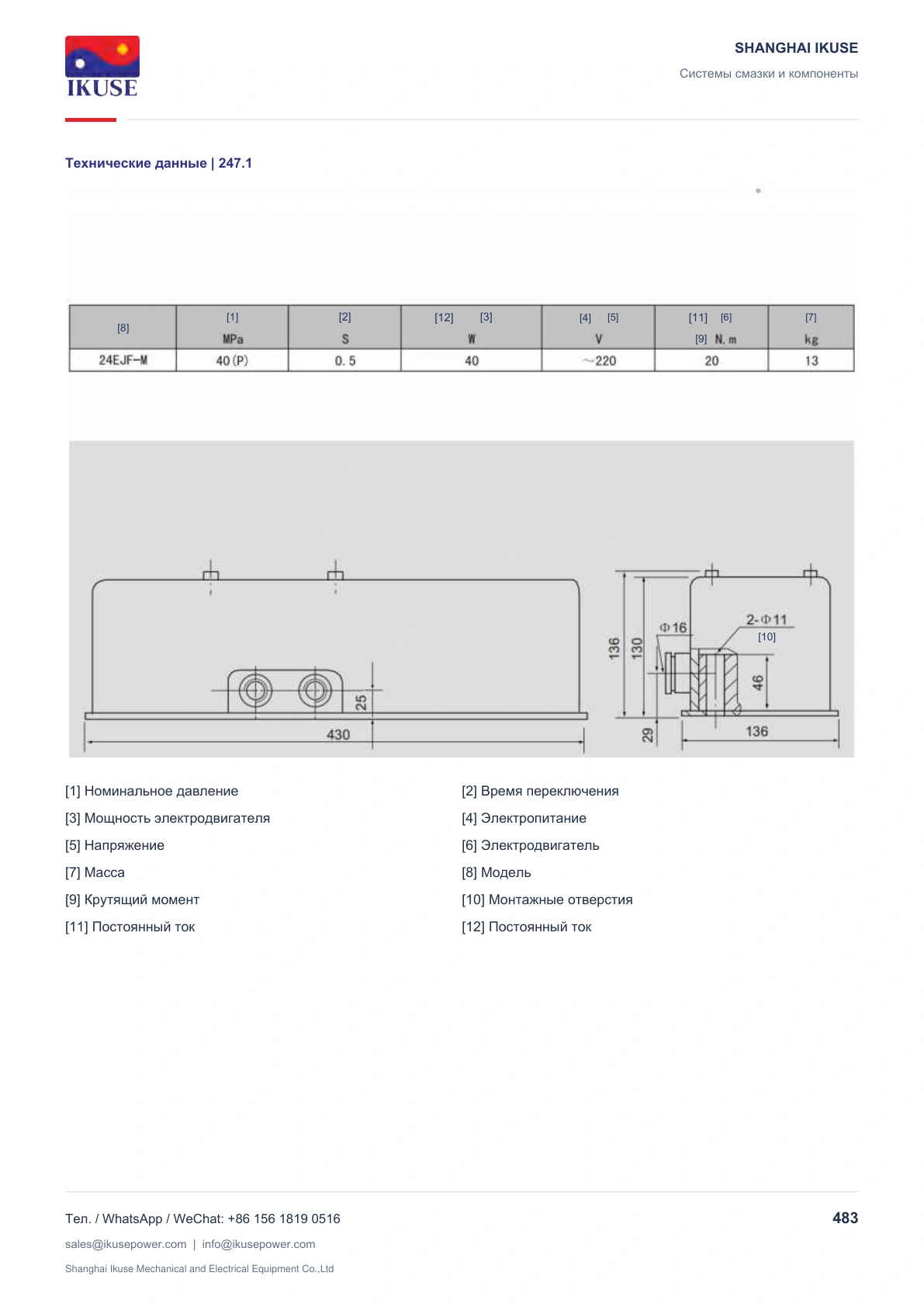

Модель; номинальное давление; время переключения; напряжение питания; мощность двигателя постоянного тока; крутящий момент двигателя, Н·м; масса
Рабочая среда: пластичная смазка NLGI 0-3 с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды: -20…80 °C.
3. Габаритные размеры
Крепёжные отверстия
Единицы: МПа
1. Условия применения
24EJF-M (прежнее обозначение SA-V) - встроенное устройство переключения, в котором двигатель постоянного тока перемещает золотник, открывая и закрывая подающие трубопроводы либо меняя направление подачи. Оно надёжно действует даже в неблагоприятных условиях, например при низкой температуре или высокой вязкости смазки.
Клапан используется в главных и ответвлённых трубопроводах централизованных систем жидкой и пластичной смазки и гидравлических систем с номинальным давлением ниже 40 МПа. Возможны три конфигурации: двухпозиционная четырёхлинейная, двухпозиционная трёхлинейная и двухпозиционная двухлинейная.
2. Технические характеристики
Модель; номинальное давление; время переключения; напряжение питания; мощность двигателя постоянного тока; крутящий момент двигателя, Н·м; масса
Рабочая среда: пластичная смазка NLGI 0-3 с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды: -20…80 °C.

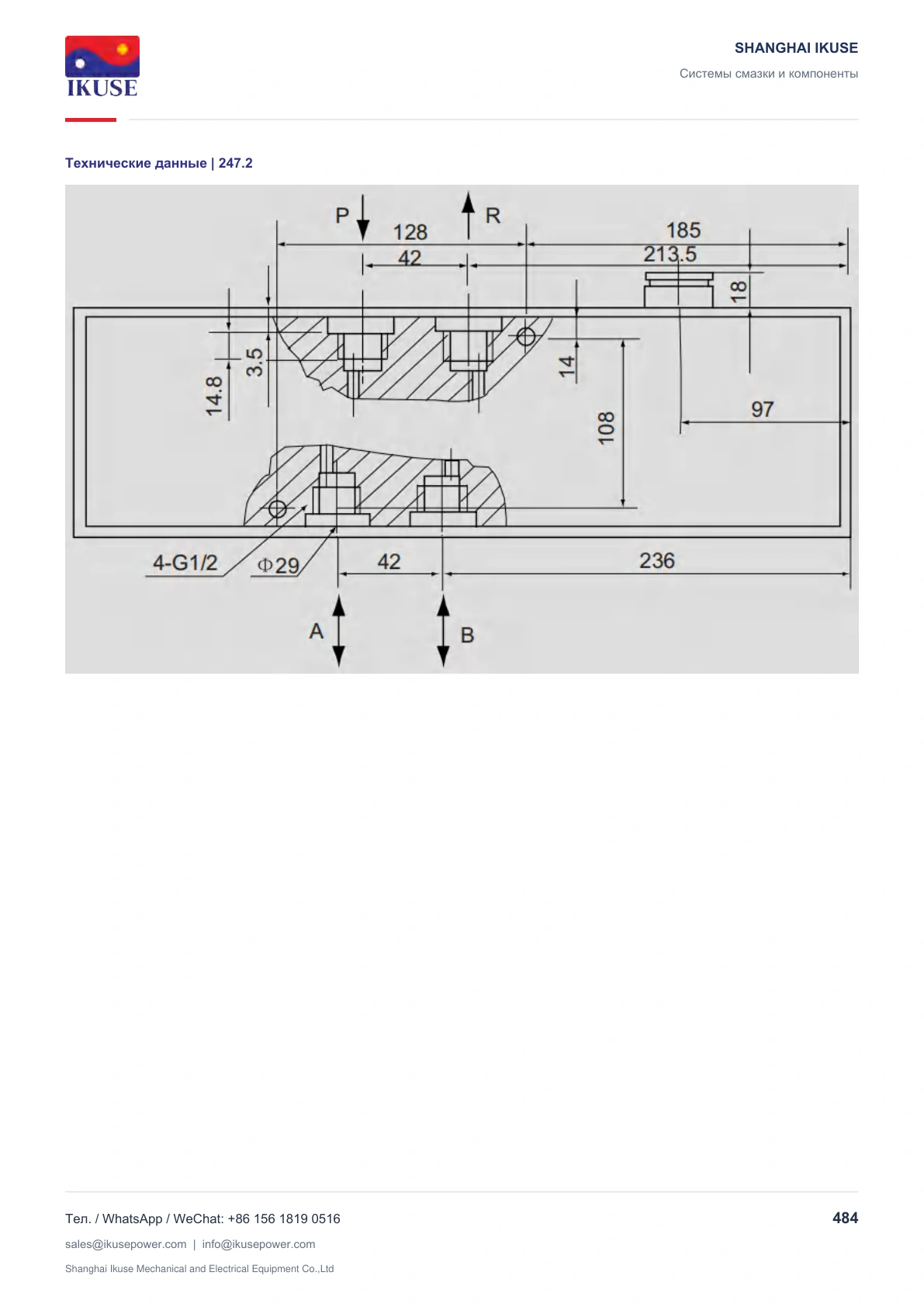

3. Габаритные размеры
