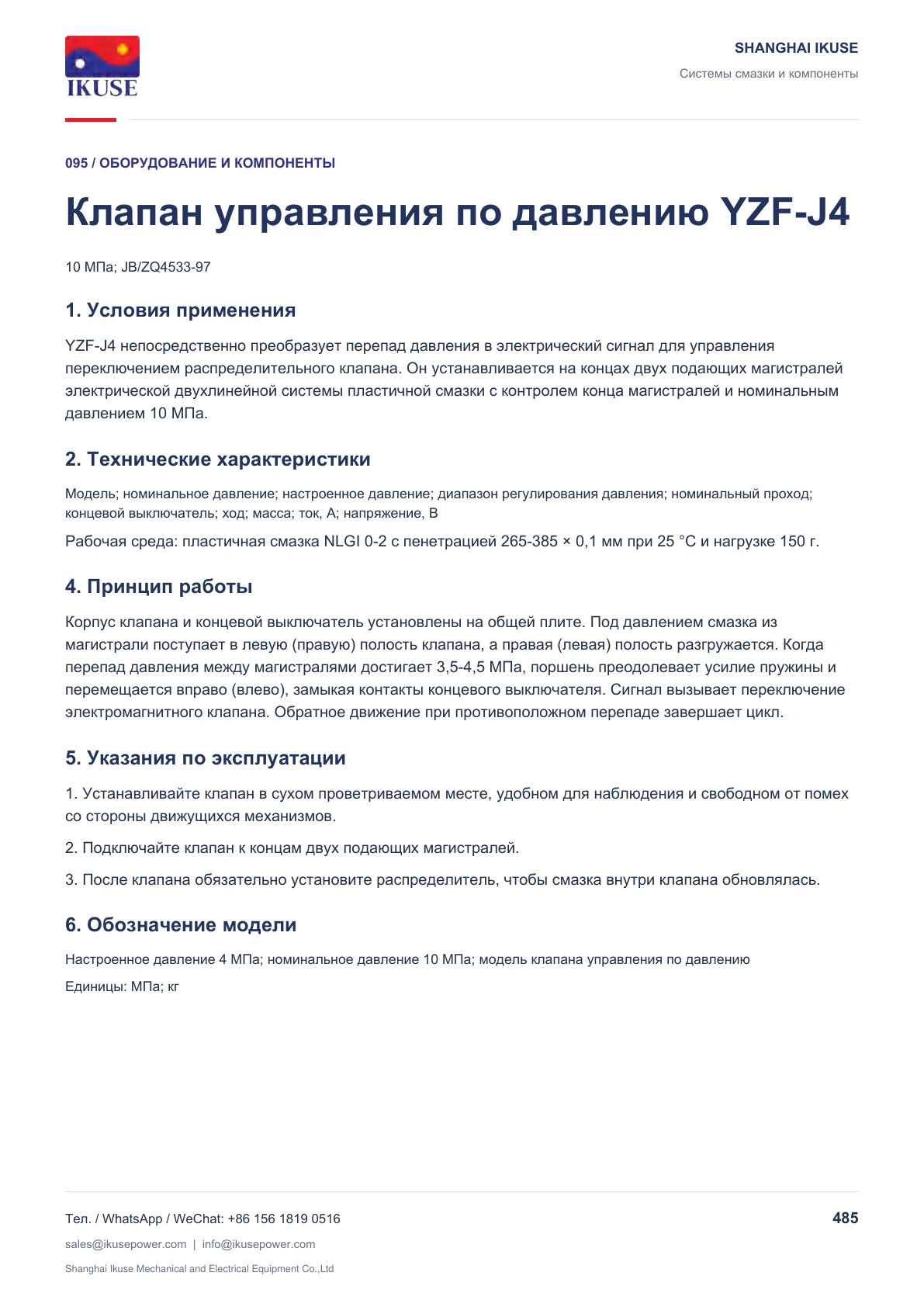

Конструкция и применение
10 МПа; JB/ZQ4533-97
1. Условия применения
YZF-J4 непосредственно преобразует перепад давления в электрический сигнал для управления переключением распределительного клапана. Он устанавливается на концах двух подающих магистралей электрической двухлинейной системы пластичной смазки с контролем конца магистралей и номинальным давлением 10 МПа.
2. Технические характеристики
Модель; номинальное давление; настроенное давление; диапазон регулирования давления; номинальный проход; концевой выключатель; ход; масса; ток, А; напряжение, В
Рабочая среда: пластичная смазка NLGI 0-2 с пенетрацией 265-385 × 0,1 мм при 25 °C и нагрузке 150 г.
4. Принцип работы
Корпус клапана и концевой выключатель установлены на общей плите. Под давлением смазка из магистрали поступает в левую (правую) полость клапана, а правая (левая) полость разгружается. Когда перепад давления между магистралями достигает 3,5-4,5 МПа, поршень преодолевает усилие пружины и перемещается вправо (влево), замыкая контакты концевого выключателя. Сигнал вызывает переключение электромагнитного клапана. Обратное движение при противоположном перепаде завершает цикл.
5. Указания по эксплуатации
1. Устанавливайте клапан в сухом проветриваемом месте, удобном для наблюдения и свободном от помех со стороны движущихся механизмов.
2. Подключайте клапан к концам двух подающих магистралей.
3. После клапана обязательно установите распределитель, чтобы смазка внутри клапана обновлялась.

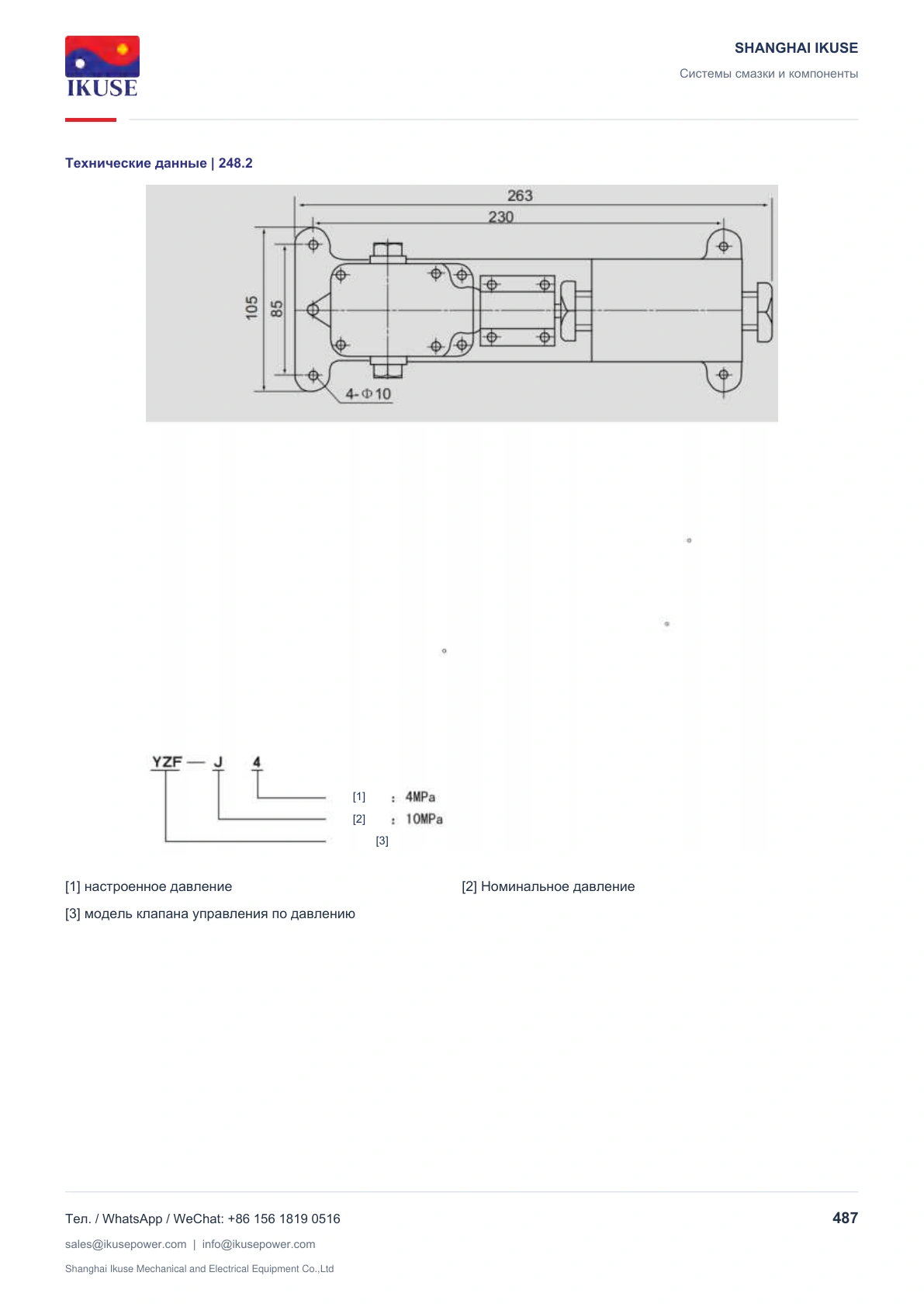

6. Обозначение модели
Настроенное давление 4 МПа; номинальное давление 10 МПа; модель клапана управления по давлению
Единицы: МПа; кг
1. Условия применения
YZF-J4 непосредственно преобразует перепад давления в электрический сигнал для управления переключением распределительного клапана. Он устанавливается на концах двух подающих магистралей электрической двухлинейной системы пластичной смазки с контролем конца магистралей и номинальным давлением 10 МПа.

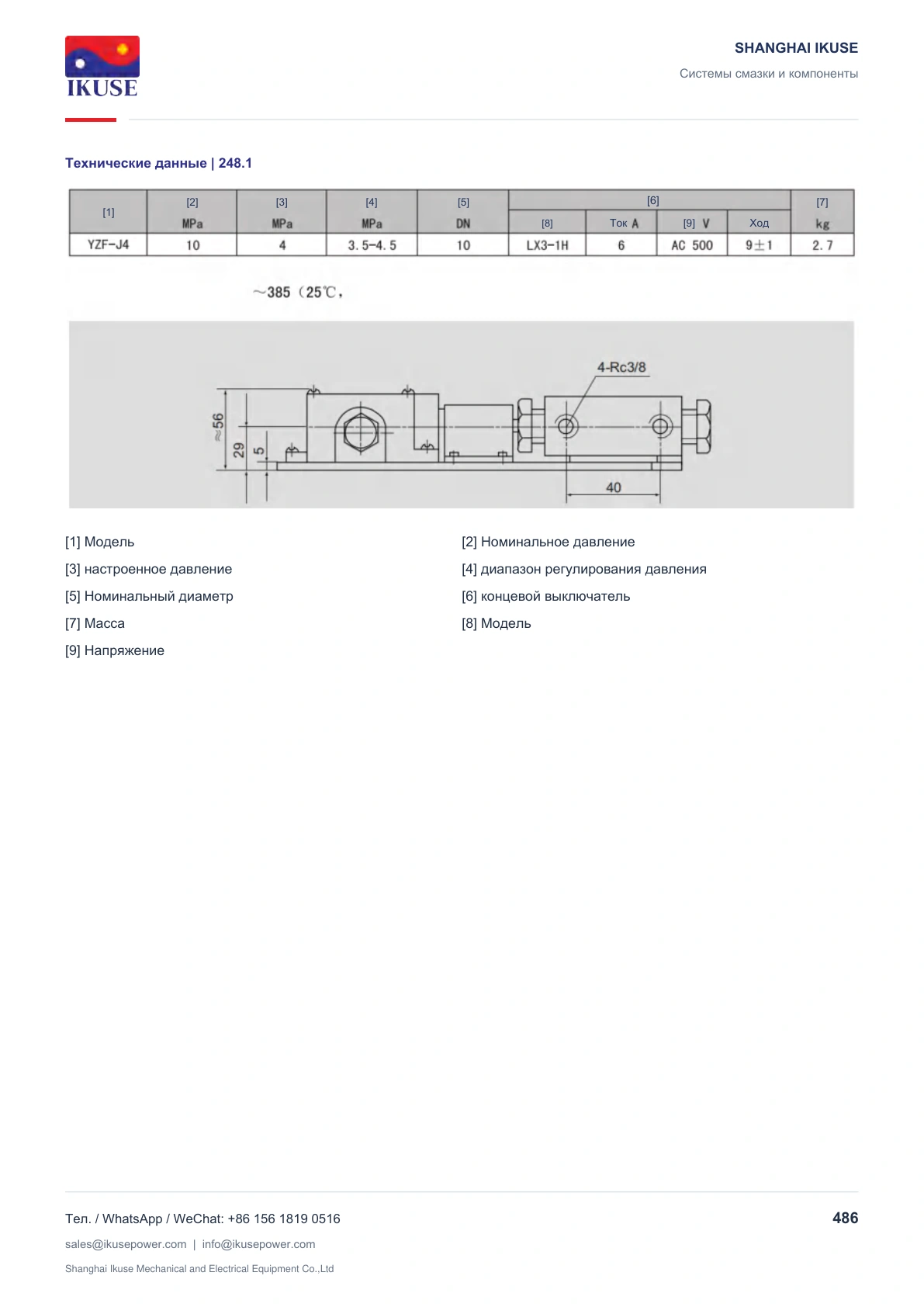

2. Технические характеристики
