Описание
Переключает две питающие магистрали двухлинейной централизованной системы пластичной смазки при 10 MPa по электрическому сигналу клапана управления по давлению.
Подбор и эксплуатация
Проверяйте напряжение, ход и установочные размеры комплектующего электромагнита.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
10 МПа; JB/ZQ4534-86

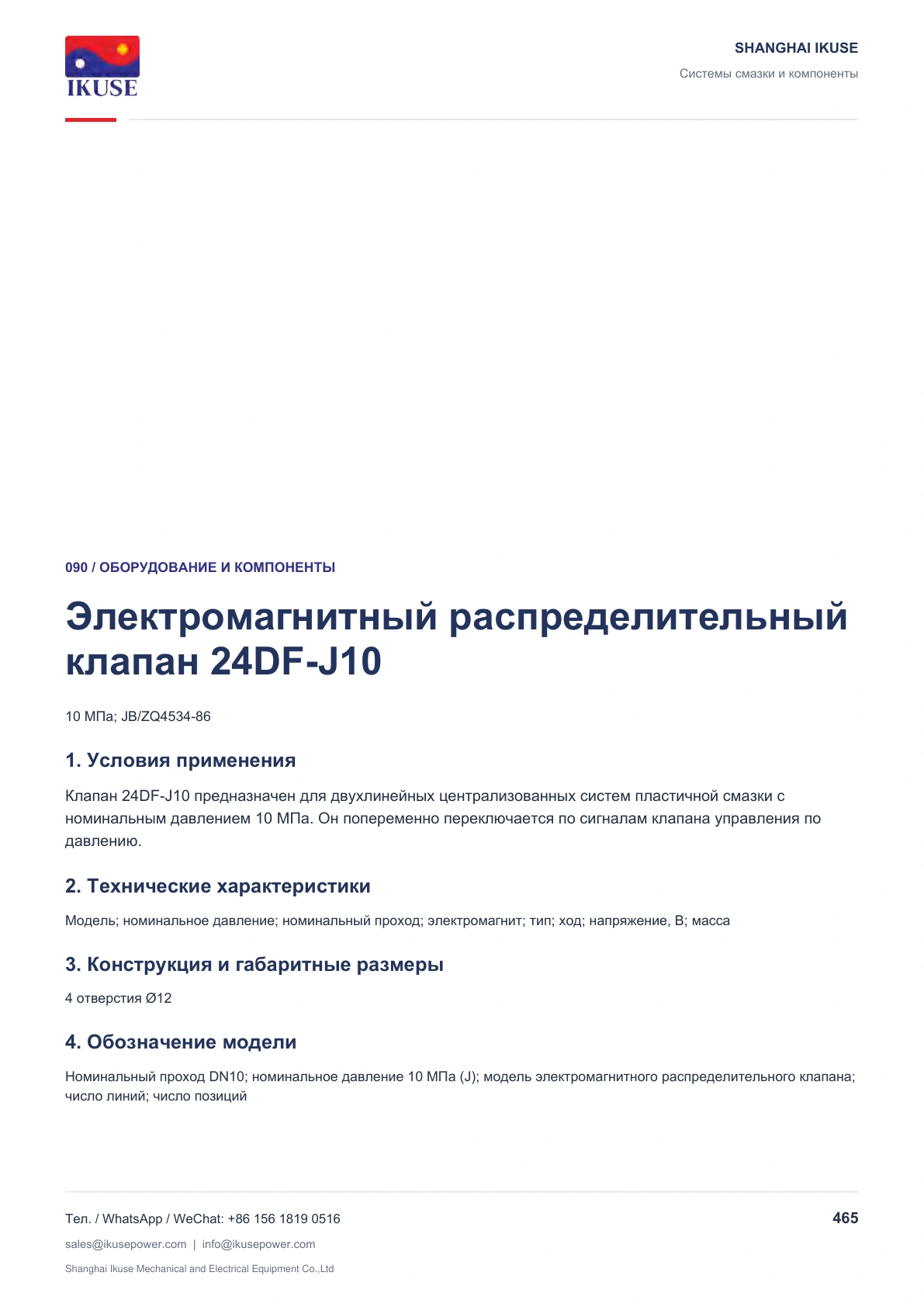

1. Условия применения
Клапан 24DF-J10 предназначен для двухлинейных централизованных систем пластичной смазки с номинальным давлением 10 МПа. Он попеременно переключается по сигналам клапана управления по давлению.

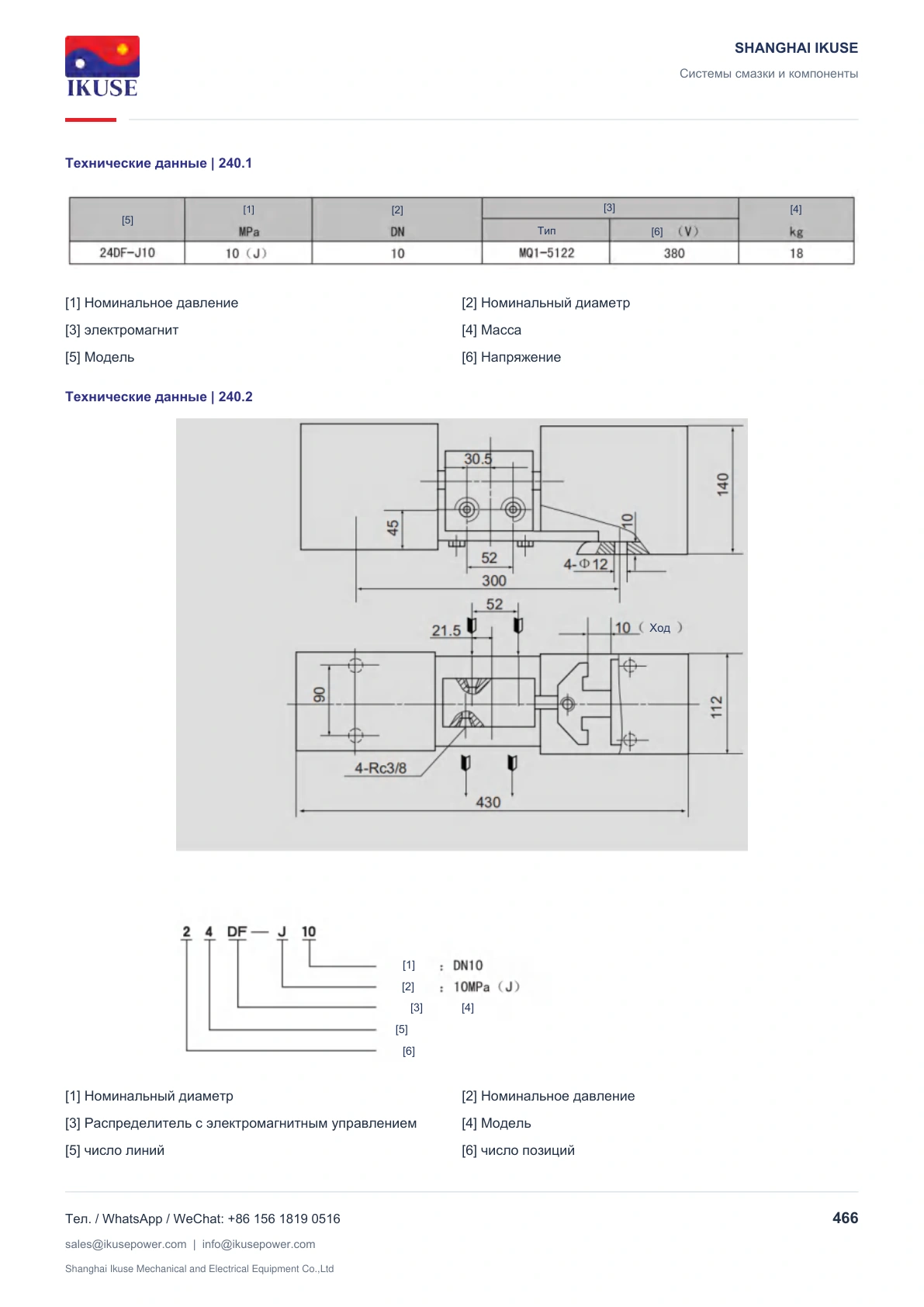

2. Технические характеристики
Модель; номинальное давление; номинальный проход; электромагнит; тип; ход; напряжение, В; масса
3. Конструкция и габаритные размеры
4 отверстия Ø12
4. Обозначение модели
Номинальный проход DN10; номинальное давление 10 МПа (J); модель электромагнитного распределительного клапана; число линий; число позиций
1. Условия применения
Клапан 24DF-J10 предназначен для двухлинейных централизованных систем пластичной смазки с номинальным давлением 10 МПа. Он попеременно переключается по сигналам клапана управления по давлению.
2. Технические характеристики
Модель; номинальное давление; номинальный проход; электромагнит; тип; ход; напряжение, В; масса
3. Конструкция и габаритные размеры
4 отверстия Ø12
4. Обозначение модели
Номинальный проход DN10; номинальное давление 10 МПа (J); модель электромагнитного распределительного клапана; число линий; число позиций
