Описание
Прогрессивный распределитель для отдельных машин и небольших однолинейных систем. Поршни последовательно подают дозированные порции смазки; объединение выходов увеличивает дозу.
Подбор и эксплуатация
Не перекрывайте выходы 1 и 2. Для объединения выходов применяйте предусмотренные соединители. При работе с маслом давление снижается приблизительно до 15 MPa.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

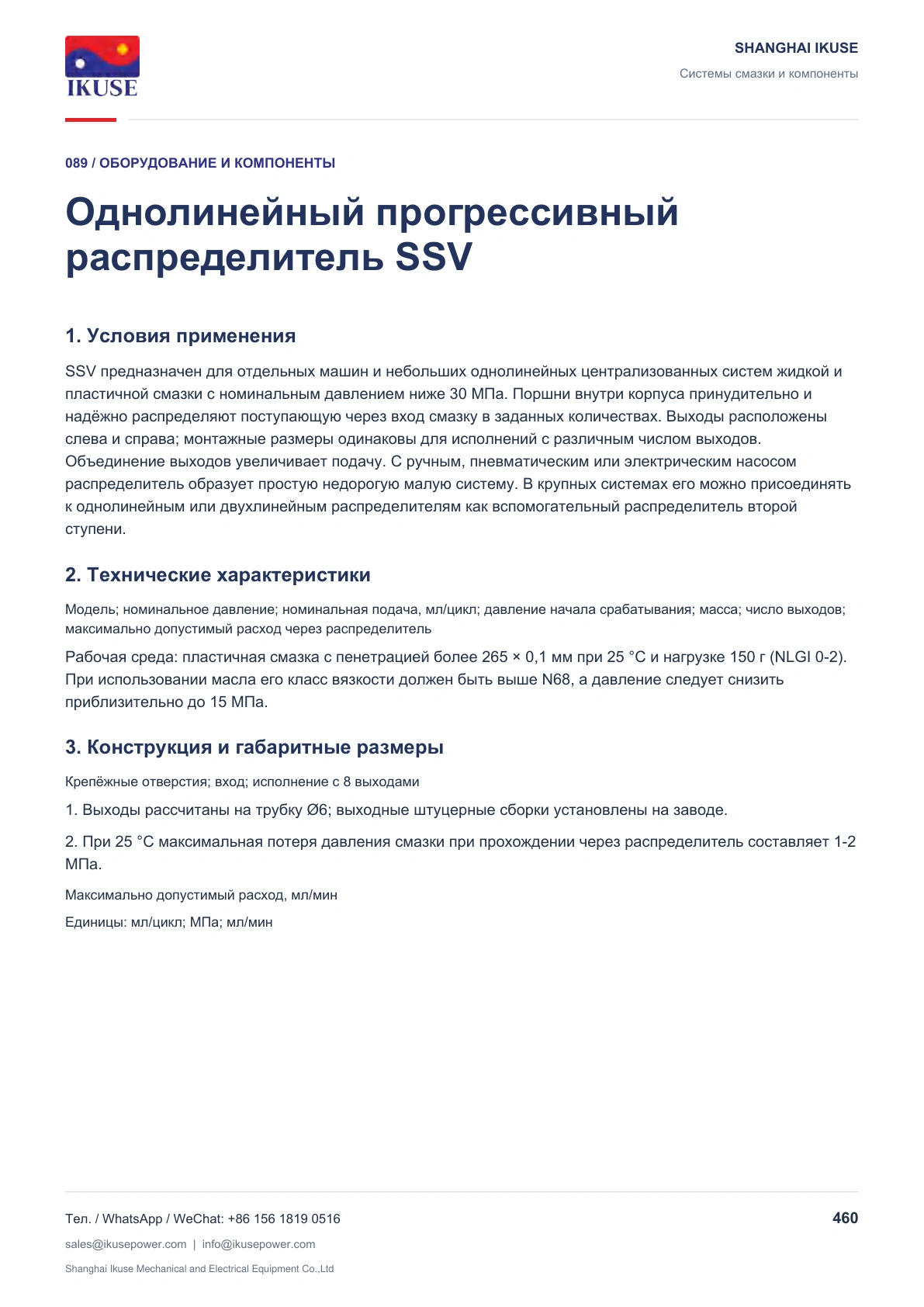

1. Условия применения
SSV предназначен для отдельных машин и небольших однолинейных централизованных систем жидкой и пластичной смазки с номинальным давлением ниже 30 МПа. Поршни внутри корпуса принудительно и надёжно распределяют поступающую через вход смазку в заданных количествах. Выходы расположены слева и справа; монтажные размеры одинаковы для исполнений с различным числом выходов. Объединение выходов увеличивает подачу. С ручным, пневматическим или электрическим насосом распределитель образует простую недорогую малую систему. В крупных системах его можно присоединять к однолинейным или двухлинейным распределителям как вспомогательный распределитель второй ступени.
2. Технические характеристики
Модель; номинальное давление; номинальная подача, мл/цикл; давление начала срабатывания; масса; число выходов; максимально допустимый расход через распределитель
Рабочая среда: пластичная смазка с пенетрацией более 265 × 0,1 мм при 25 °C и нагрузке 150 г (NLGI 0-2). При использовании масла его класс вязкости должен быть выше N68, а давление следует снизить приблизительно до 15 МПа.

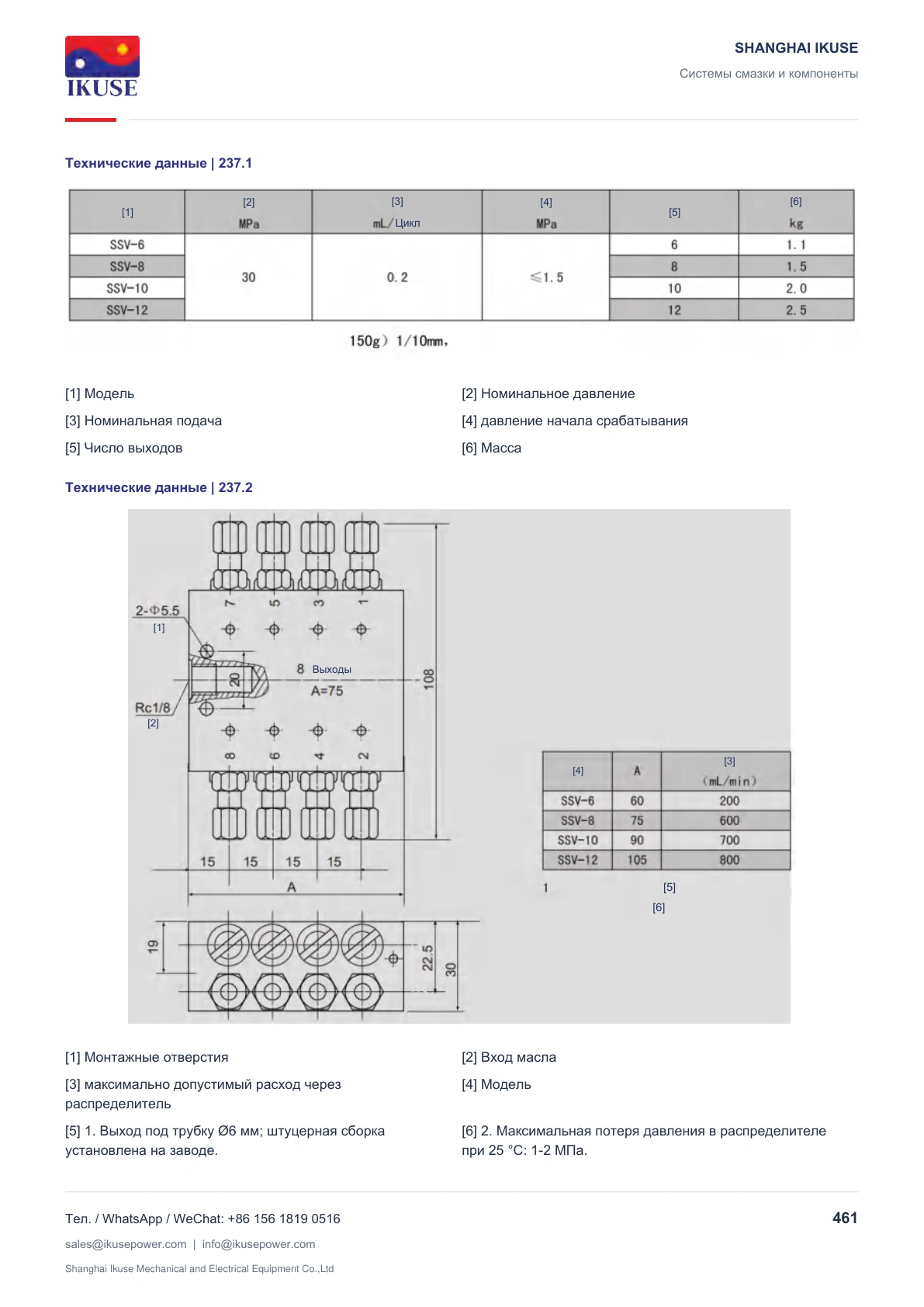

3. Конструкция и габаритные размеры
Крепёжные отверстия; вход; исполнение с 8 выходами
1. Выходы рассчитаны на трубку Ø6; выходные штуцерные сборки установлены на заводе.
2. При 25 °C максимальная потеря давления смазки при прохождении через распределитель составляет 1-2 МПа.
Максимально допустимый расход, мл/мин
Единицы: мл/цикл; МПа; мл/мин
