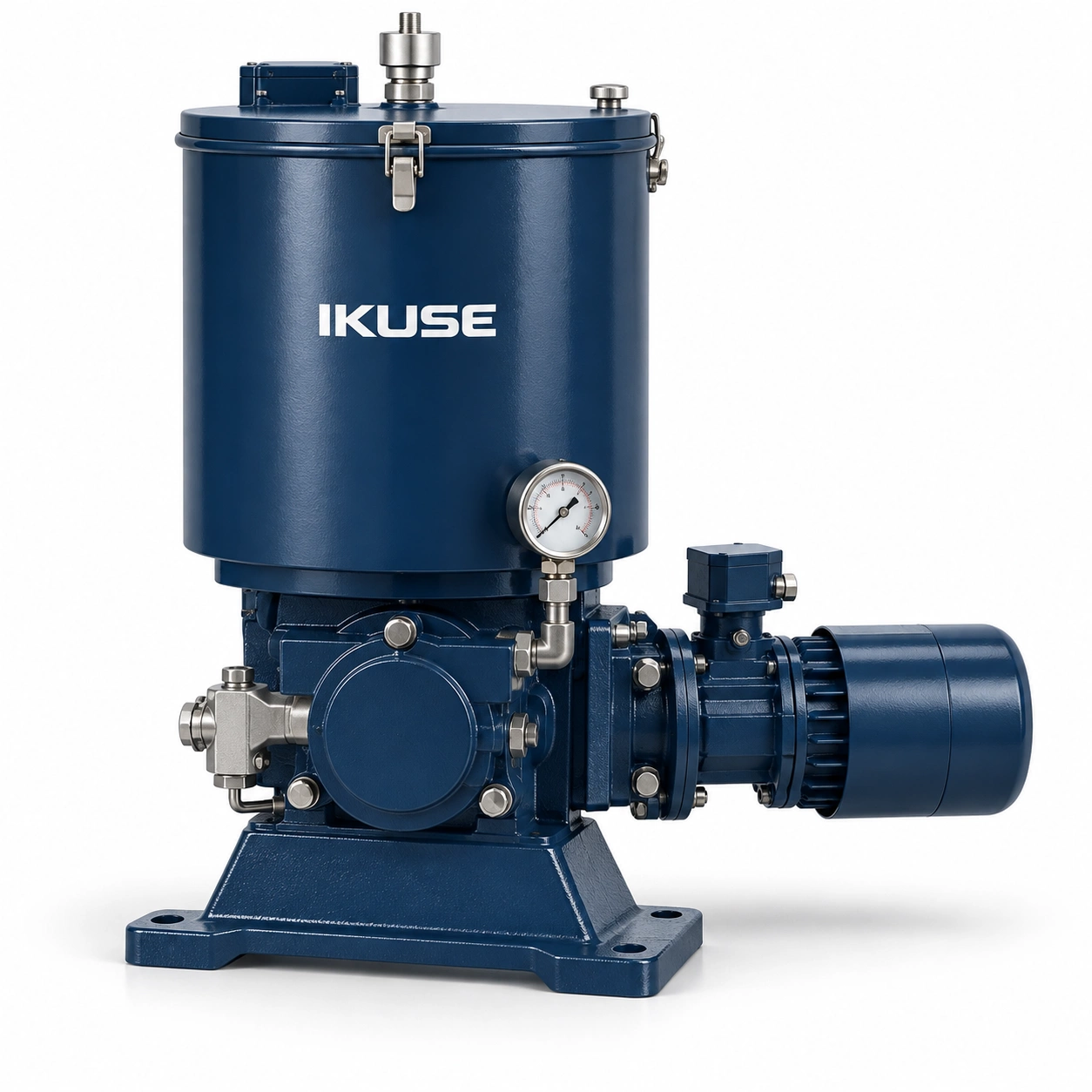

製品概要
40 MPa、潤滑頻度が高く、配管が長く、給脂箇所が集中する集中グリース潤滑装置用の一出口ギヤードモータポンプで、三種類の吐出量があります。台車、高圧ホース、グリースガン、ケーブルにより、低頻度・大容量給脂用の移動装置にできます。25 °C、150 g におけるちょう度 265 × 0.1 mm 以上の NLGI 0-2 グリース、または N68 超の油を使用します。
構造・使用条件
• 温度が適切で粉じんが少なく、作業しやすい場所に設置します。配管長と圧力損失を抑えるため、できるだけ系統中央に配置してください。
• 初回使用前に少量の潤滑油を入れて数分運転し、その後、電動補給ポンプで密閉補給口からグリースを入れます。
• 最初の三か月以内に減速機通気口から指定の 3 号二硫化モリブデン潤滑剤を補給し、その後は四か月ごとに補給します。
• 移動式はホース長・ケーブル長を指定してください。本ポンプは間欠運転用です。連続運転が必要な場合は注文時に明示してください。

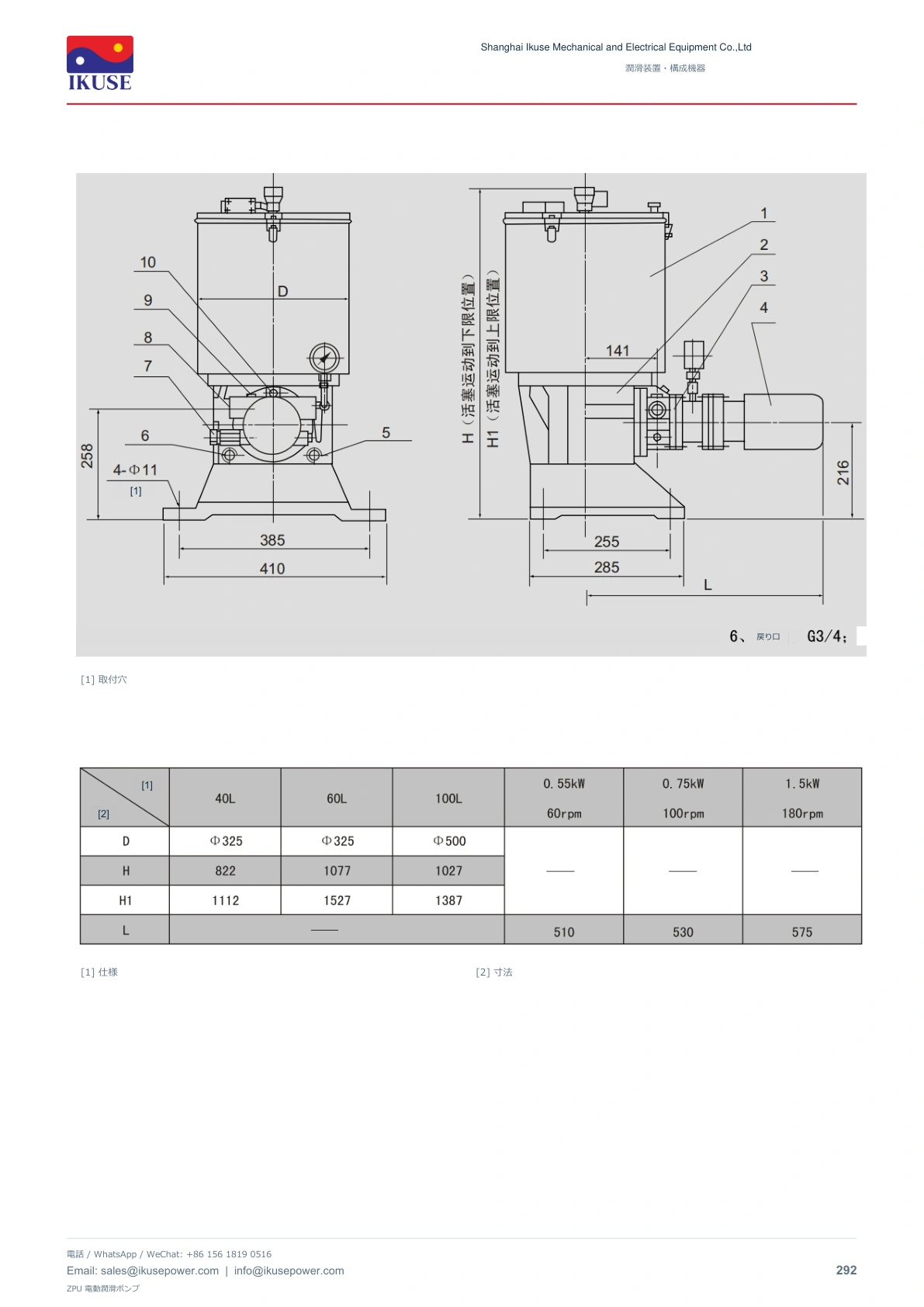

1 タンク、2 ポンプベース、3 接続フランジ付きピストンポンプ、4 ギヤードモータ、5 補給口 G3/4、6 戻り口 G3/4、7 調圧安全弁、8 出口 G3/4、9 フィルタ、10 逆止弁。取付穴は寸法図に示します。
• 初回使用前に少量の潤滑油を入れて数分運転し、その後、電動補給ポンプで密閉補給口からグリースを入れます。
• 最初の三か月以内に減速機通気口から指定の 3 号二硫化モリブデン潤滑剤を補給し、その後は四か月ごとに補給します。
• 移動式はホース長・ケーブル長を指定してください。本ポンプは間欠運転用です。連続運転が必要な場合は注文時に明示してください。
1 タンク、2 ポンプベース、3 接続フランジ付きピストンポンプ、4 ギヤードモータ、5 補給口 G3/4、6 戻り口 G3/4、7 調圧安全弁、8 出口 G3/4、9 フィルタ、10 逆止弁。取付穴は寸法図に示します。

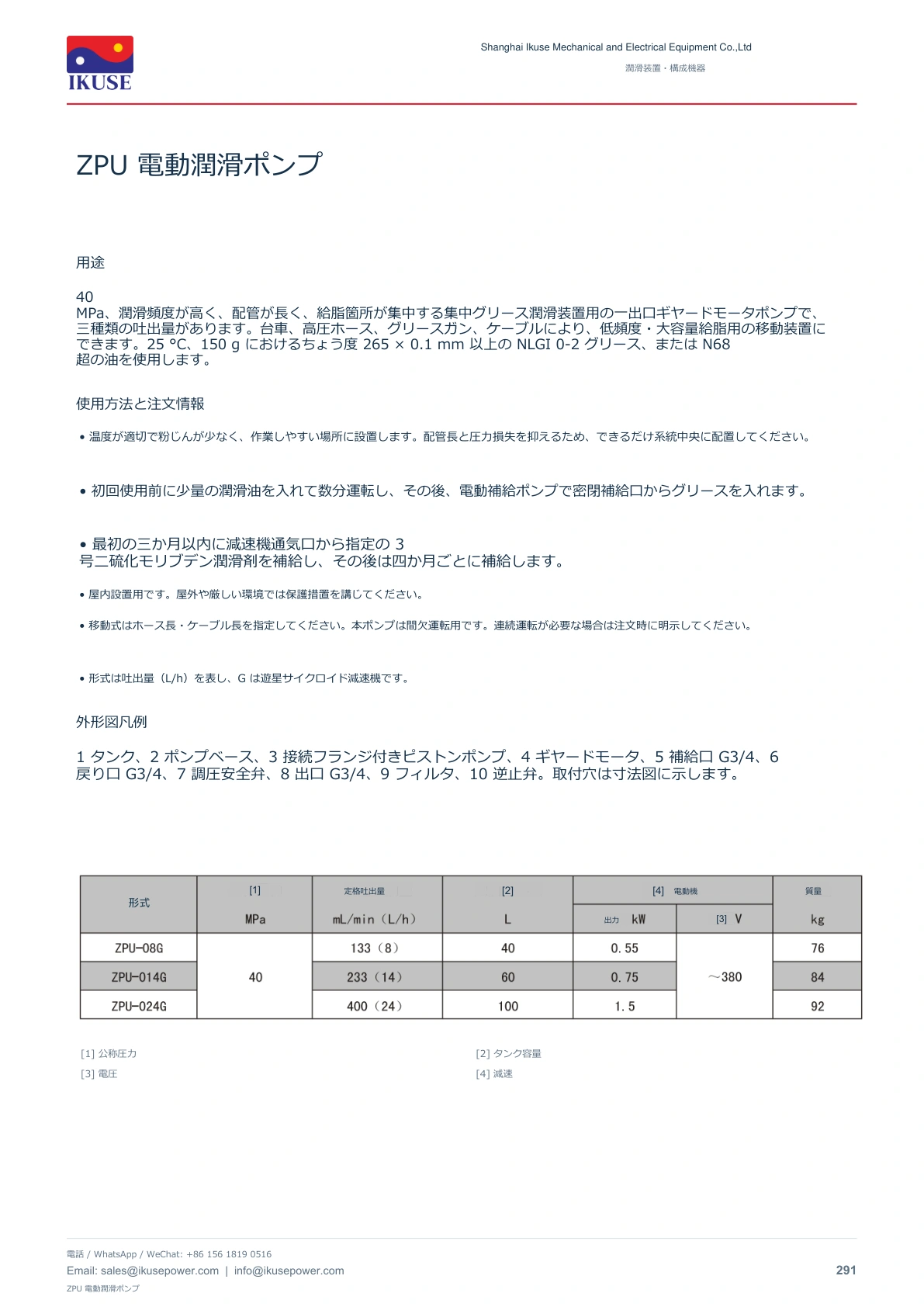

技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
