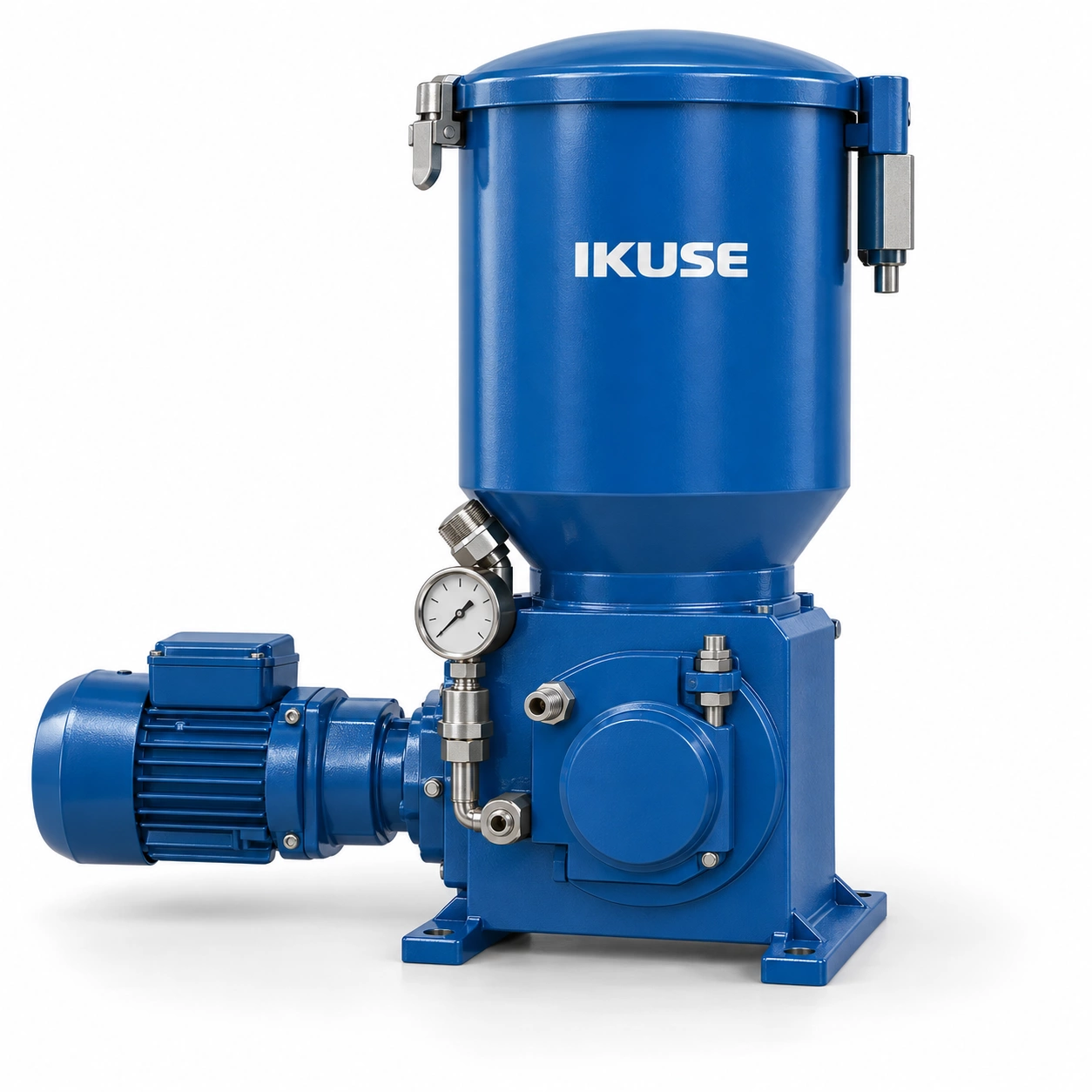

IKUSE 循環給油装置

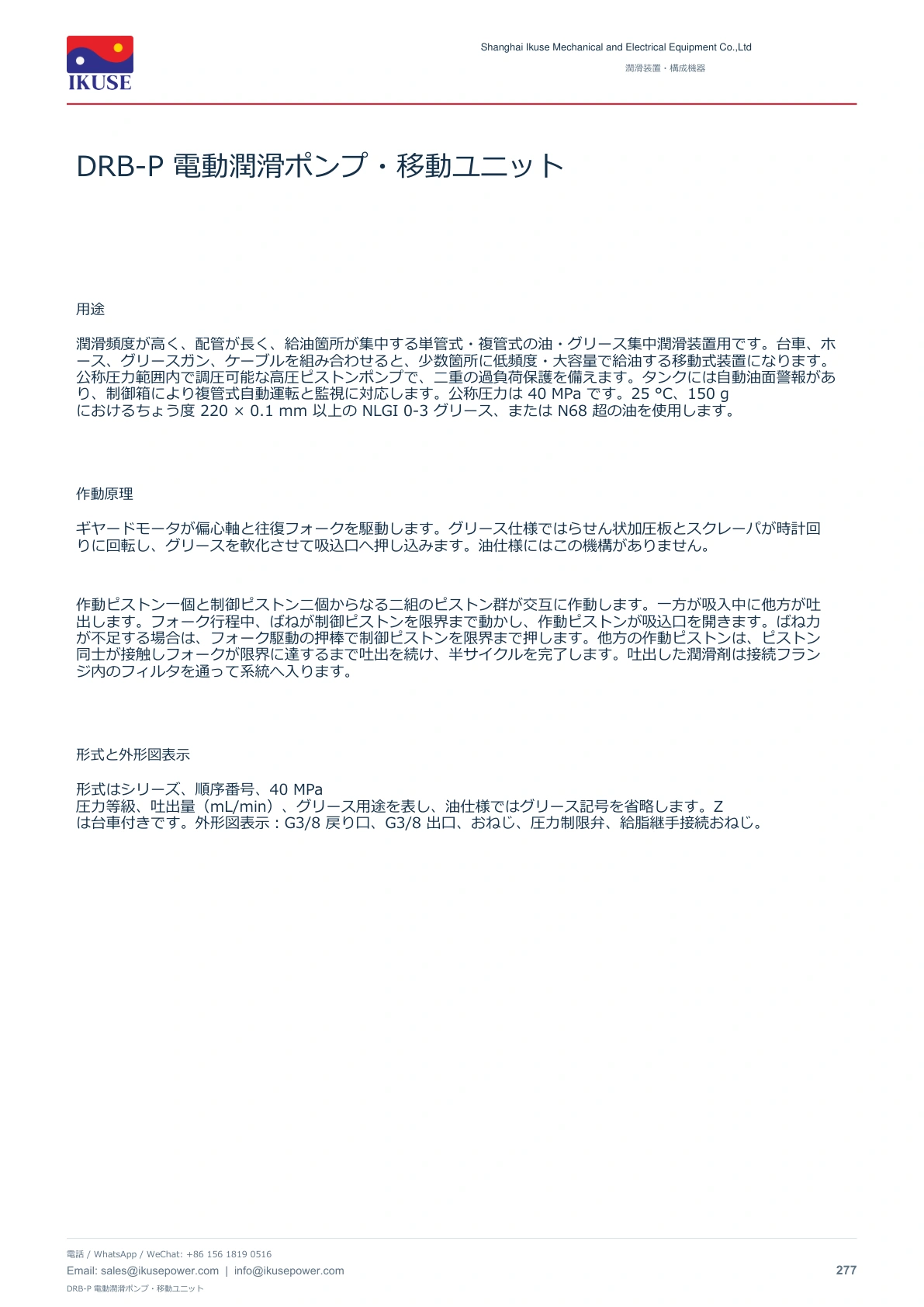

潤滑頻度が高く、配管が長く、給油箇所が集中する単管式・複管式の油・グリース集中潤滑装置用です。台車、ホース、グリースガン、ケーブルを組み合わせると、少数箇所に低頻度・大容量で給油する移動式装置になります。公称圧力範囲内で調圧可能な高圧ピストンポンプで、二重の過負荷保護を備えます。タンクには自動油面警報があり、制御箱により複管式自動運転と監視に対応します。公称圧力は 40 MPa です。25 °C、150 g におけるちょう度 220 × 0.1 mm 以上の NLGI 0-3 グリース、または N68 超の油を使用します。

ギヤードモータが偏心軸と往復フォークを駆動します。グリース仕様ではらせん状加圧板とスクレーパが時計回りに回転し、グリースを軟化させて吸込口へ押し込みます。油仕様にはこの機構がありません。

作動ピストン一個と制御ピストン二個からなる二組のピストン群が交互に作動します。一方が吸入中に他方が吐出します。フォーク行程中、ばねが制御ピストンを限界まで動かし、作動ピストンが吸込口を開きます。ばね力が不足する場合は、フォーク駆動の押棒で制御ピストンを限界まで押します。他方の作動ピストンは、ピストン同士が接触しフォークが限界に達するまで吐出を続け、半サイクルを完了します。吐出した潤滑剤は接続フランジ内のフィルタを通って系統へ入ります。

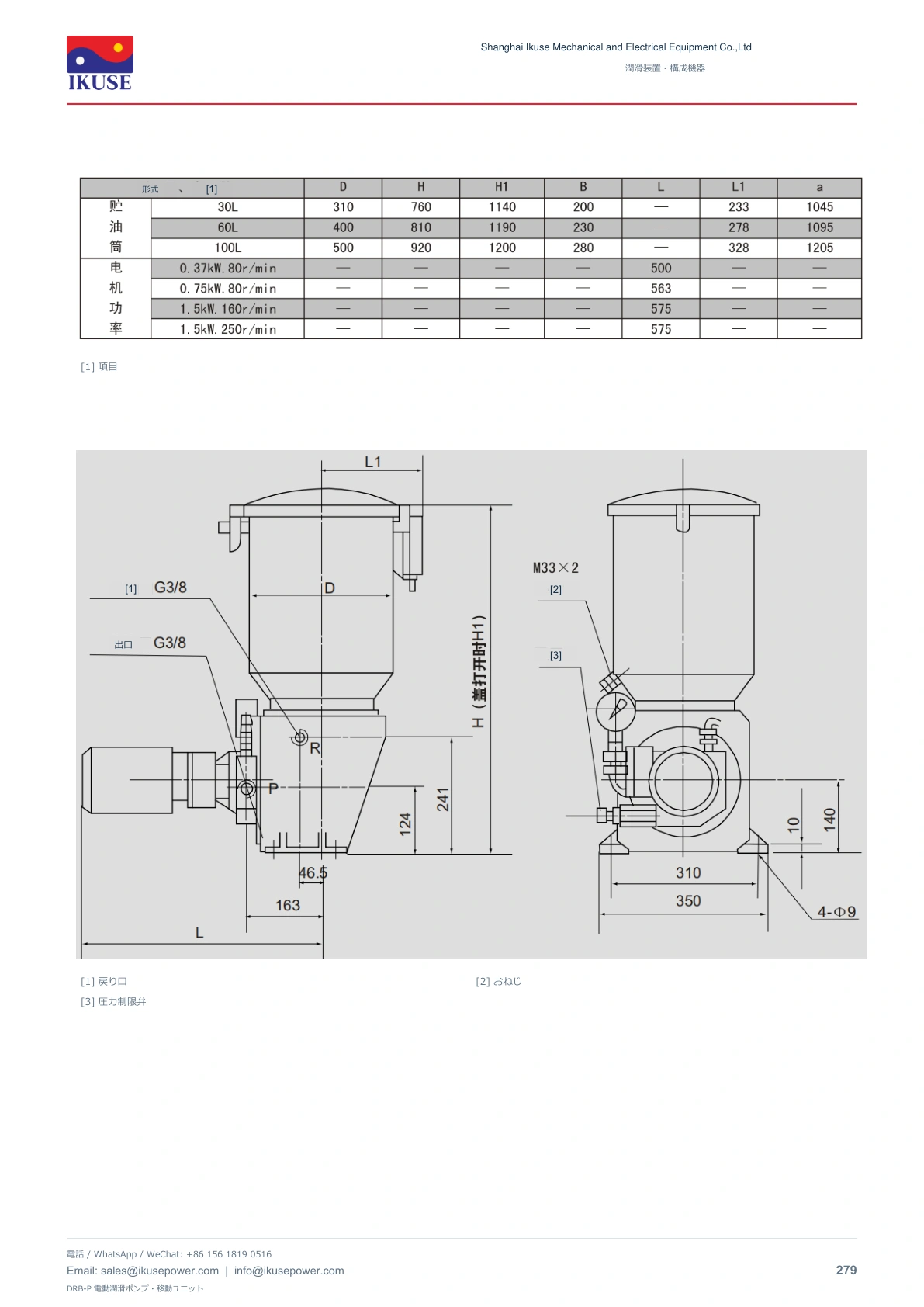

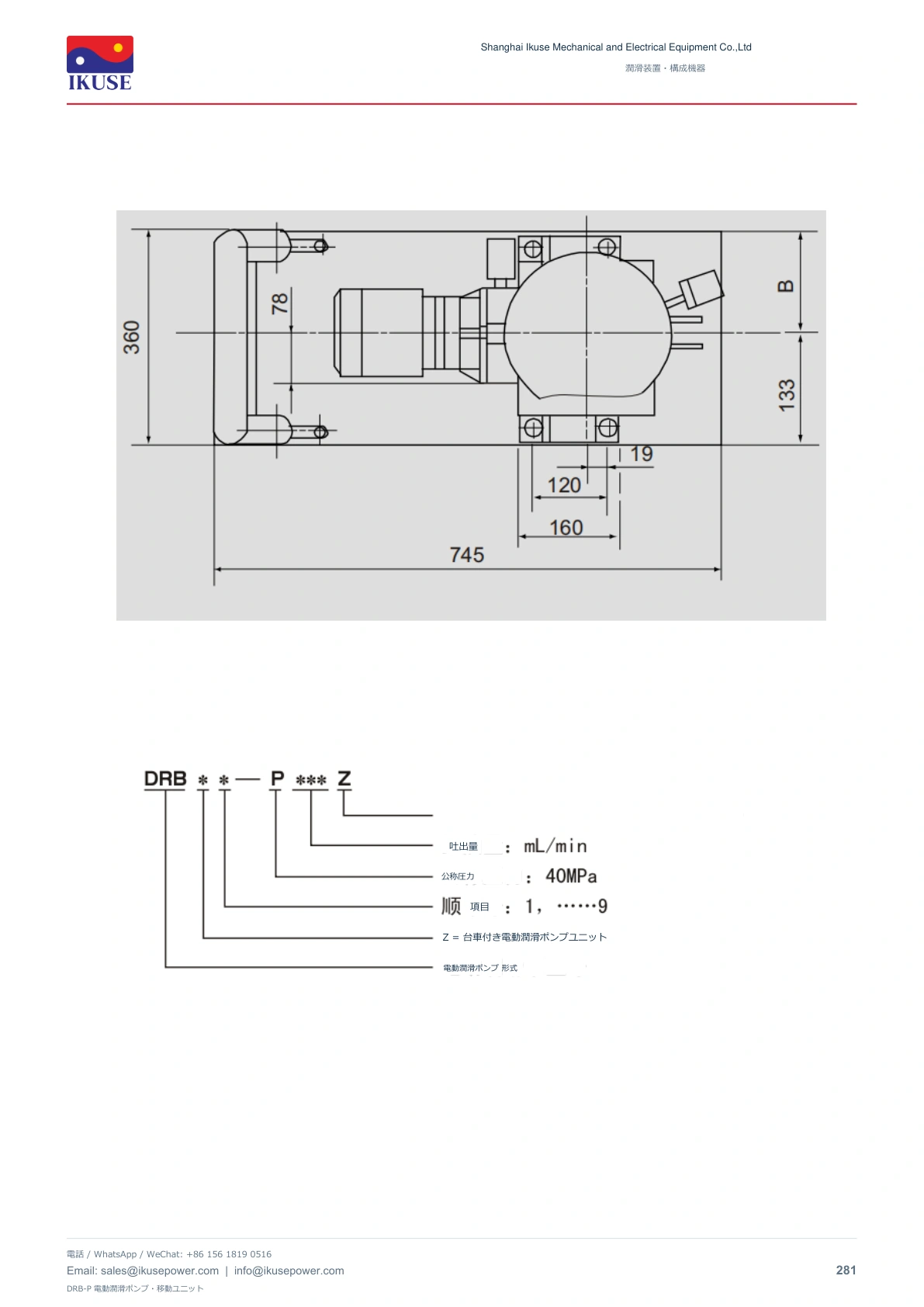

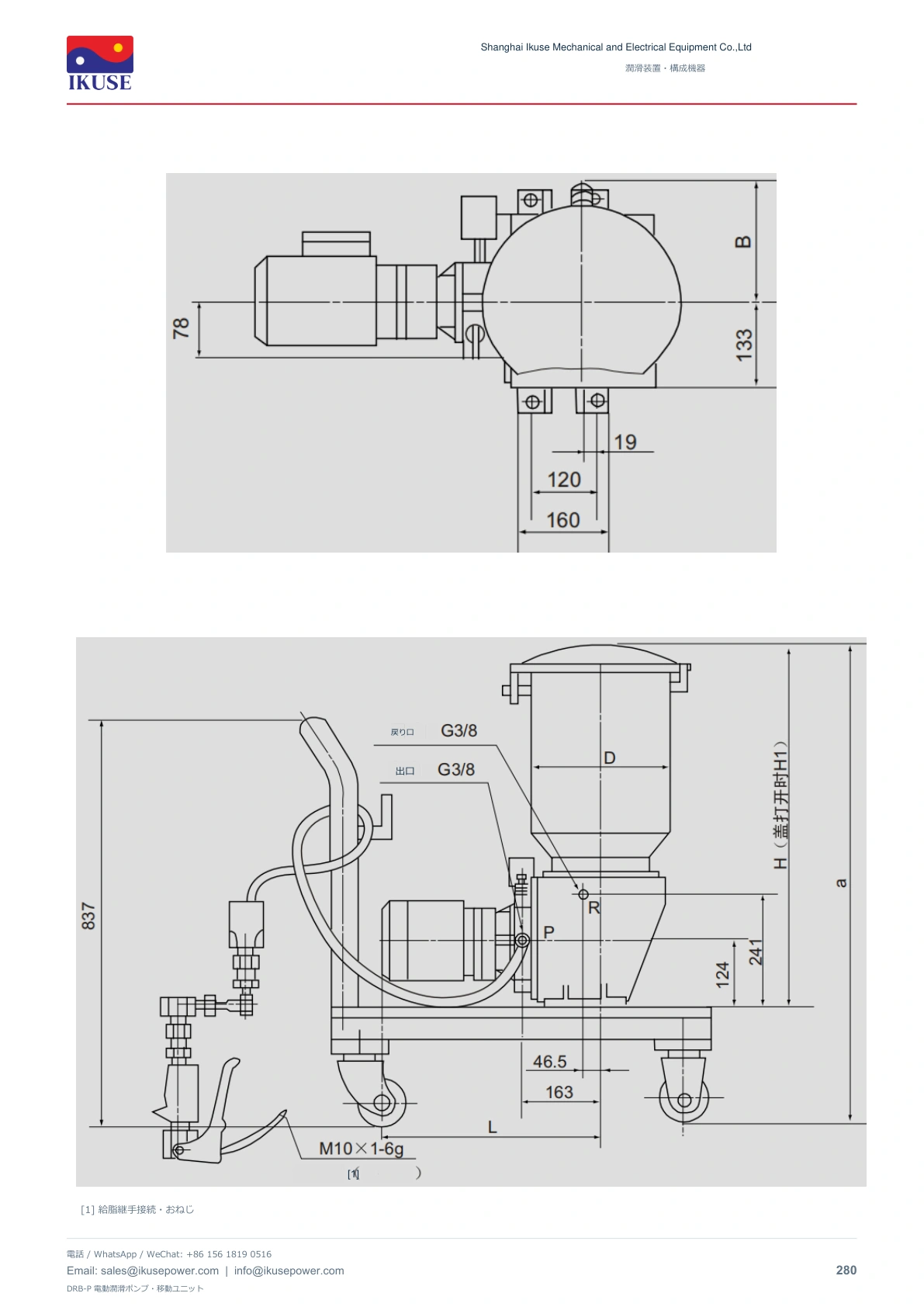

形式はシリーズ、順序番号、40 MPa 圧力等級、吐出量（mL/min）、グリース用途を表し、油仕様ではグリース記号を省略します。Z は台車付きです。外形図表示：G3/8 戻り口、G3/8 出口、おねじ、圧力制限弁、給脂継手接続おねじ。

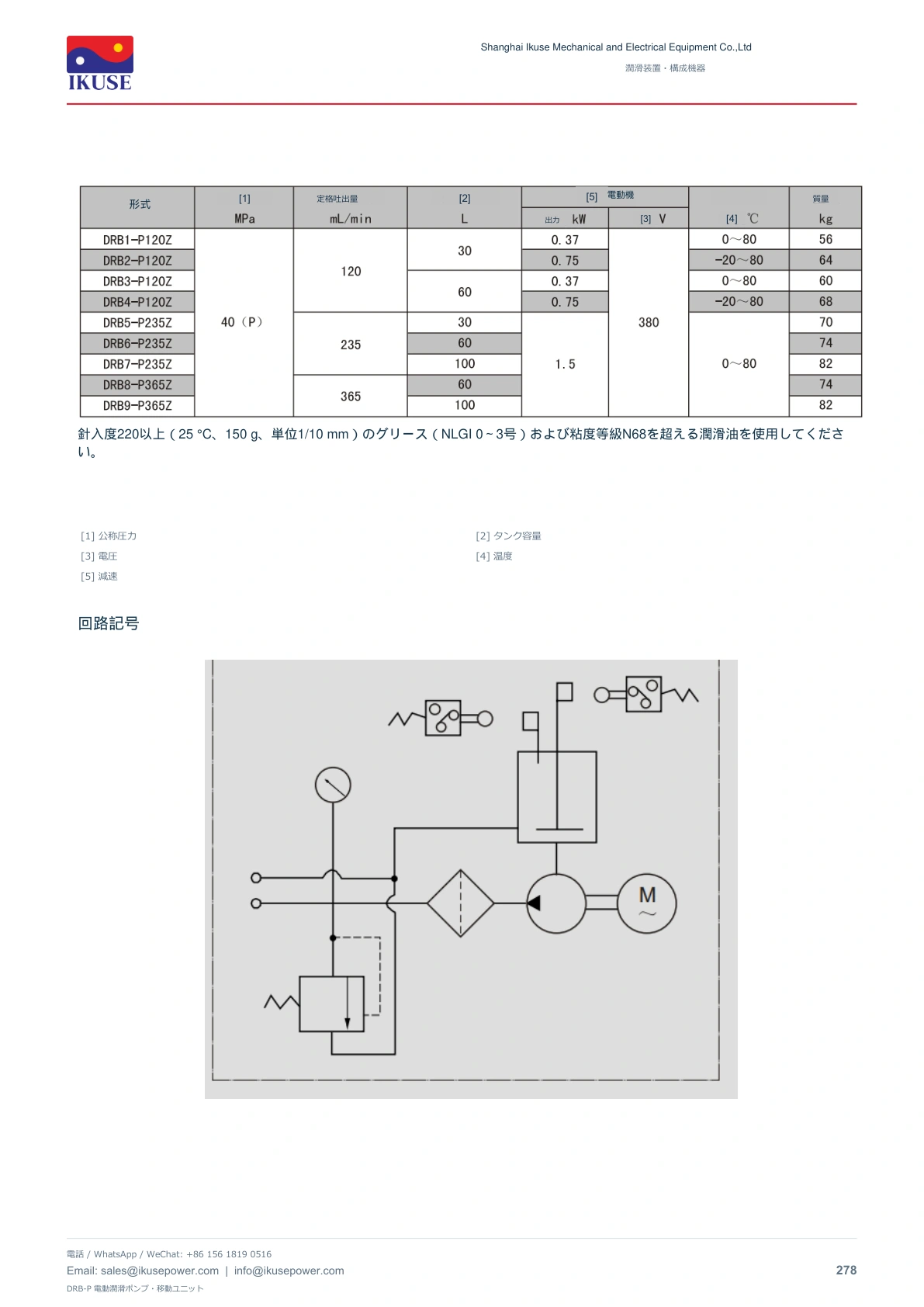

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
