IKUSE 循環給油装置

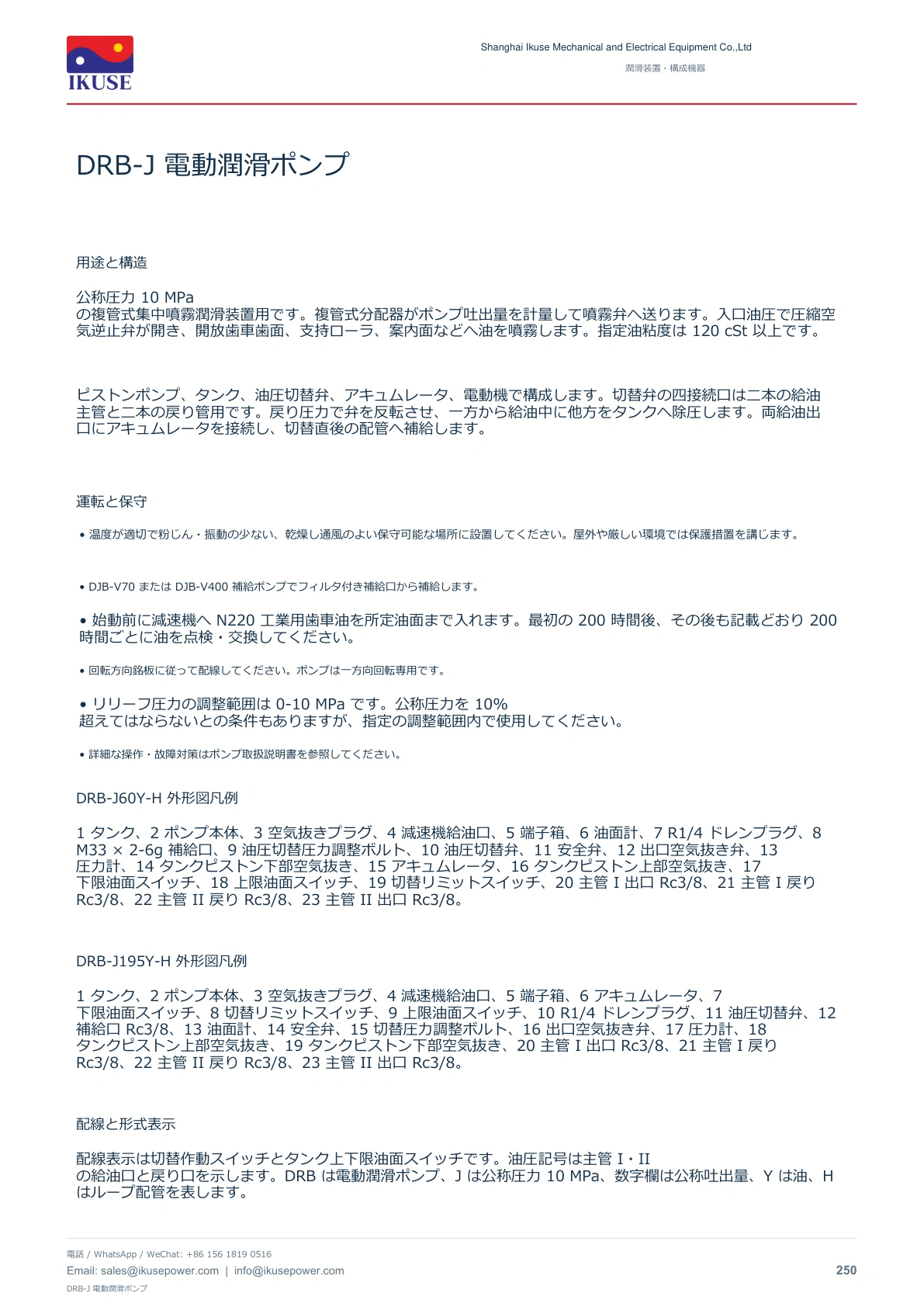

公称圧力 10 MPa の複管式集中噴霧潤滑装置用です。複管式分配器がポンプ吐出量を計量して噴霧弁へ送ります。入口油圧で圧縮空気逆止弁が開き、開放歯車歯面、支持ローラ、案内面などへ油を噴霧します。指定油粘度は 120 cSt 以上です。

ピストンポンプ、タンク、油圧切替弁、アキュムレータ、電動機で構成します。切替弁の四接続口は二本の給油主管と二本の戻り管用です。戻り圧力で弁を反転させ、一方から給油中に他方をタンクへ除圧します。両給油出口にアキュムレータを接続し、切替直後の配管へ補給します。

• 温度が適切で粉じん・振動の少ない、乾燥し通風のよい保守可能な場所に設置してください。屋外や厳しい環境では保護措置を講じます。

• 始動前に減速機へ N220 工業用歯車油を所定油面まで入れます。最初の 200 時間後、その後も記載どおり 200 時間ごとに油を点検・交換してください。

• リリーフ圧力の調整範囲は 0-10 MPa です。公称圧力を 10% 超えてはならないとの条件もありますが、指定の調整範囲内で使用してください。

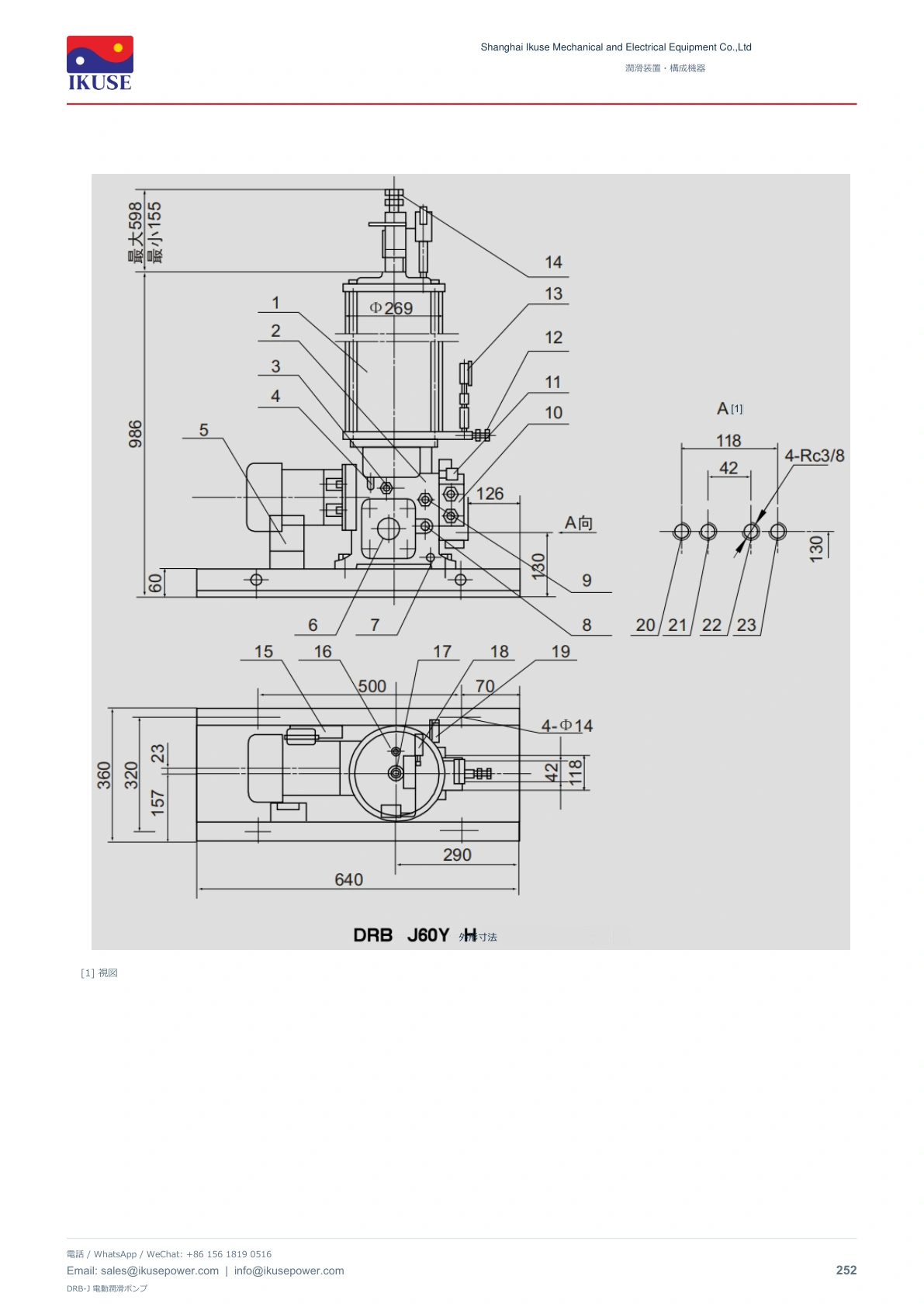

1 タンク、2 ポンプ本体、3 空気抜きプラグ、4 減速機給油口、5 端子箱、6 油面計、7 R1/4 ドレンプラグ、8 M33 × 2-6g 補給口、9 油圧切替圧力調整ボルト、10 油圧切替弁、11 安全弁、12 出口空気抜き弁、13 圧力計、14 タンクピストン下部空気抜き、15 アキュムレータ、16 タンクピストン上部空気抜き、17 下限油面スイッチ、18 上限油面スイッチ、19 切替リミットスイッチ、20 主管 I 出口 Rc3/8、21 主管 I 戻り Rc3/8、22 主管 II 戻り Rc3/8、23 主管 II 出口 Rc3/8。

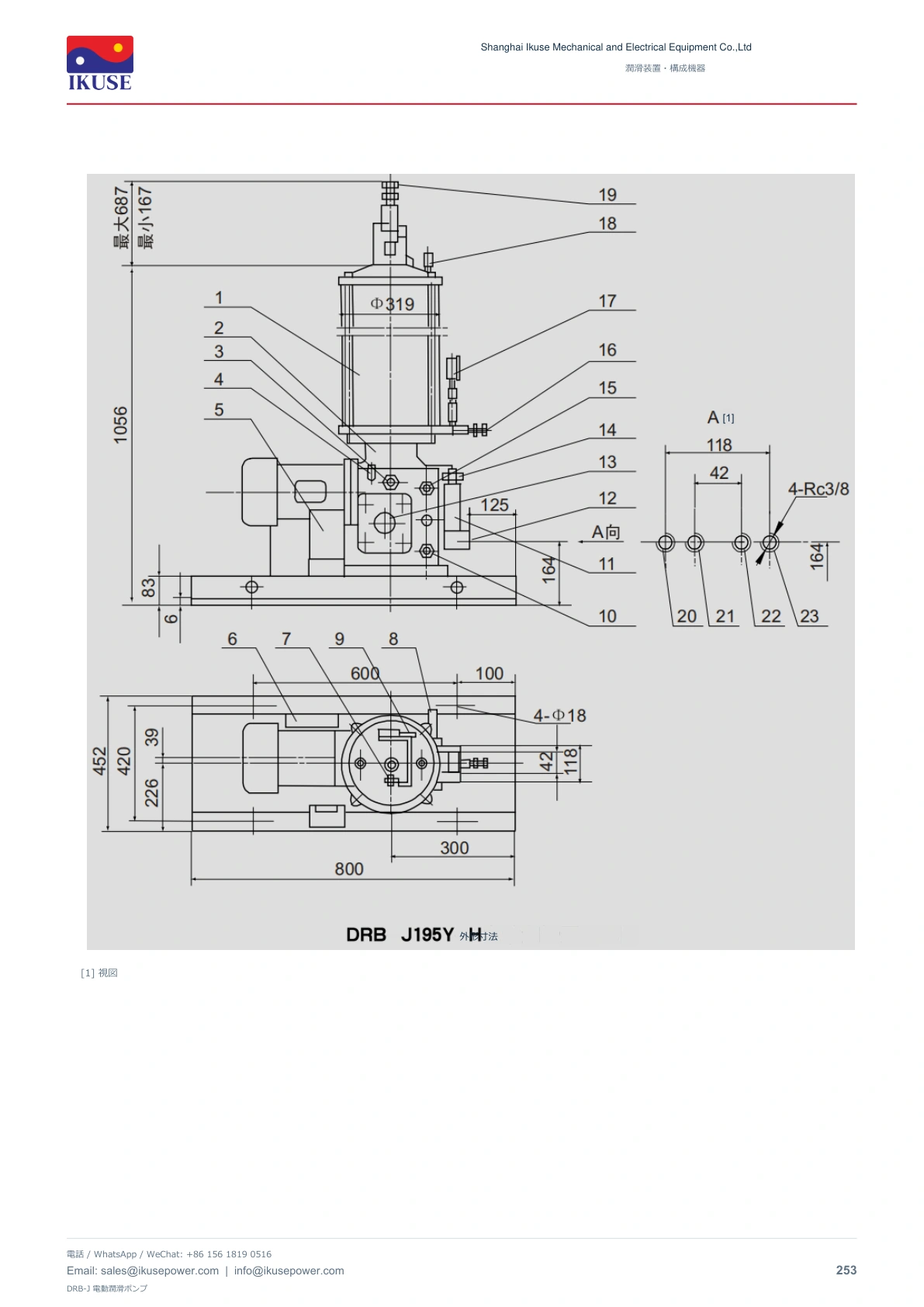

1 タンク、2 ポンプ本体、3 空気抜きプラグ、4 減速機給油口、5 端子箱、6 アキュムレータ、7 下限油面スイッチ、8 切替リミットスイッチ、9 上限油面スイッチ、10 R1/4 ドレンプラグ、11 油圧切替弁、12 補給口 Rc3/8、13 油面計、14 安全弁、15 切替圧力調整ボルト、16 出口空気抜き弁、17 圧力計、18 タンクピストン上部空気抜き、19 タンクピストン下部空気抜き、20 主管 I 出口 Rc3/8、21 主管 I 戻り Rc3/8、22 主管 II 戻り Rc3/8、23 主管 II 出口 Rc3/8。

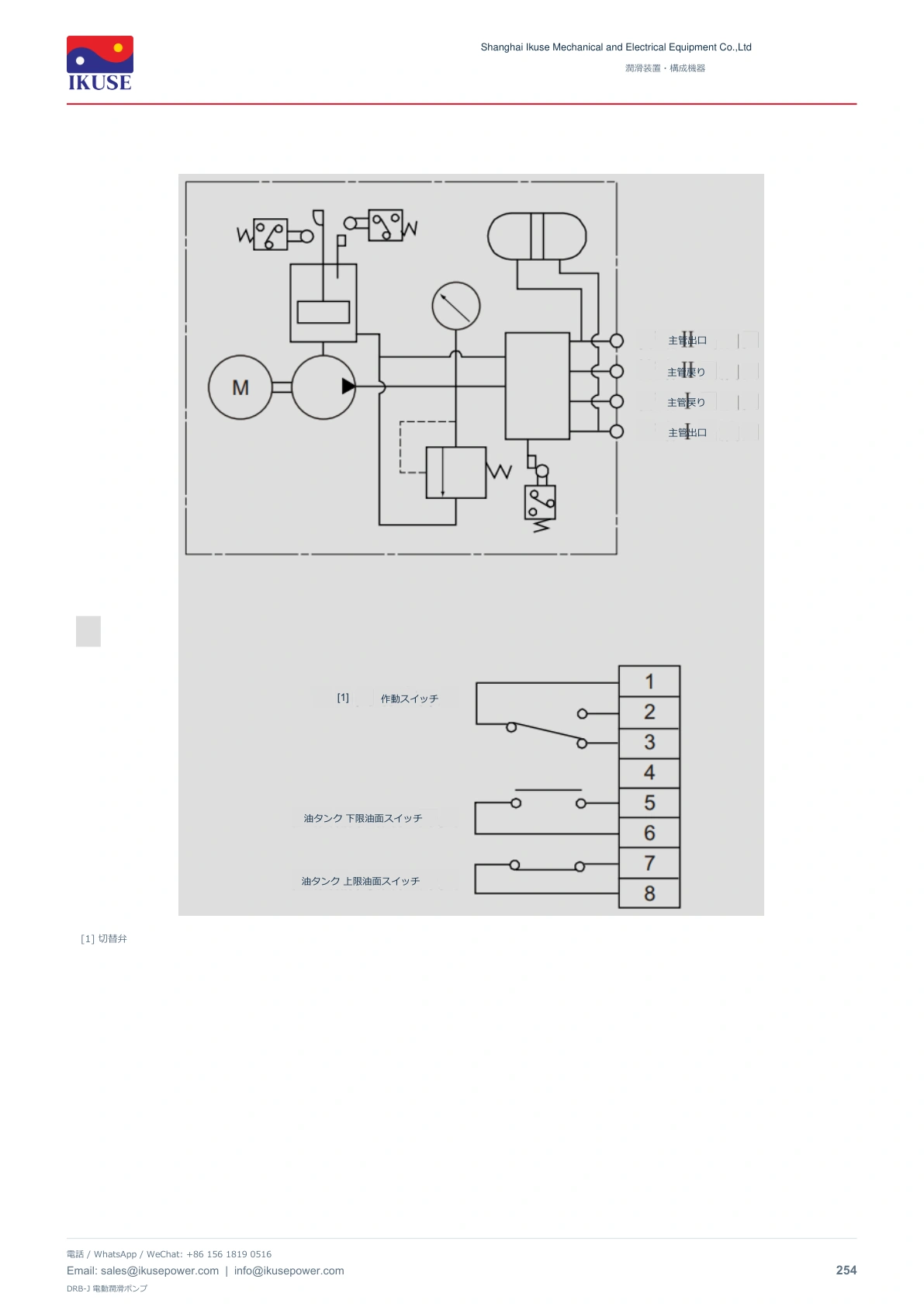

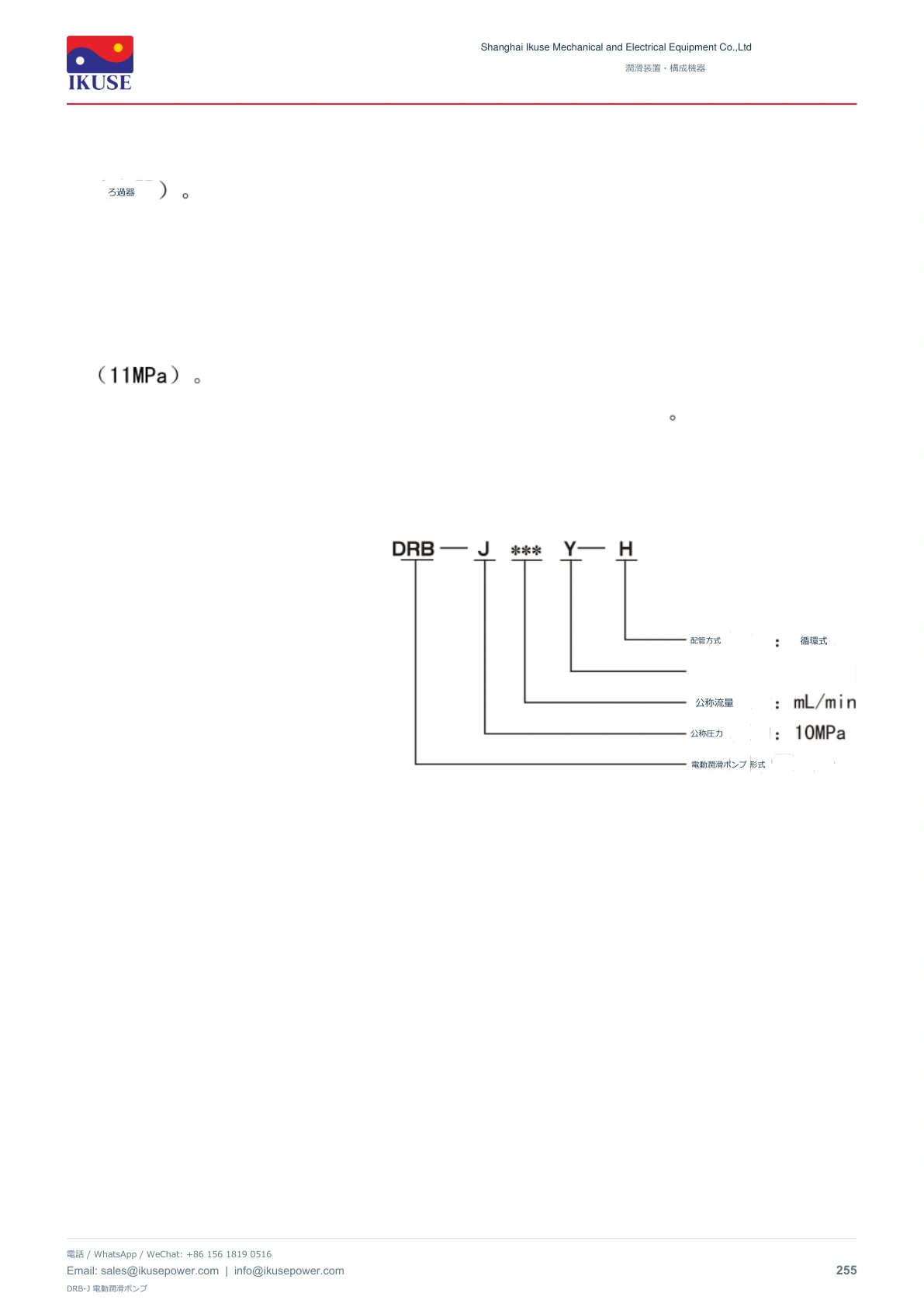

配線表示は切替作動スイッチとタンク上下限油面スイッチです。油圧記号は主管 I・II の給油口と戻り口を示します。DRB は電動潤滑ポンプ、J は公称圧力 10 MPa、数字欄は公称吐出量、Y は油、H はループ配管を表します。

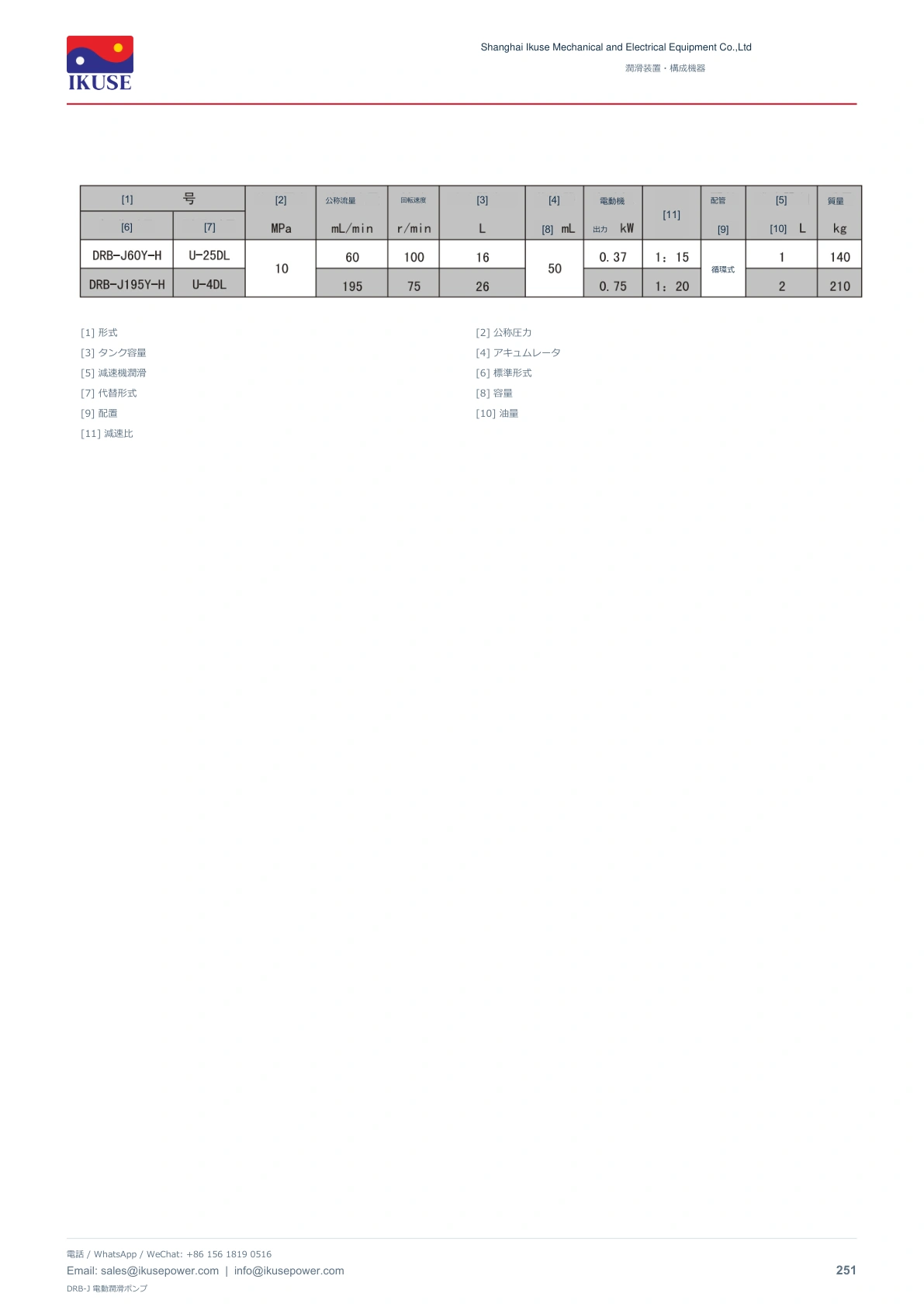

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
