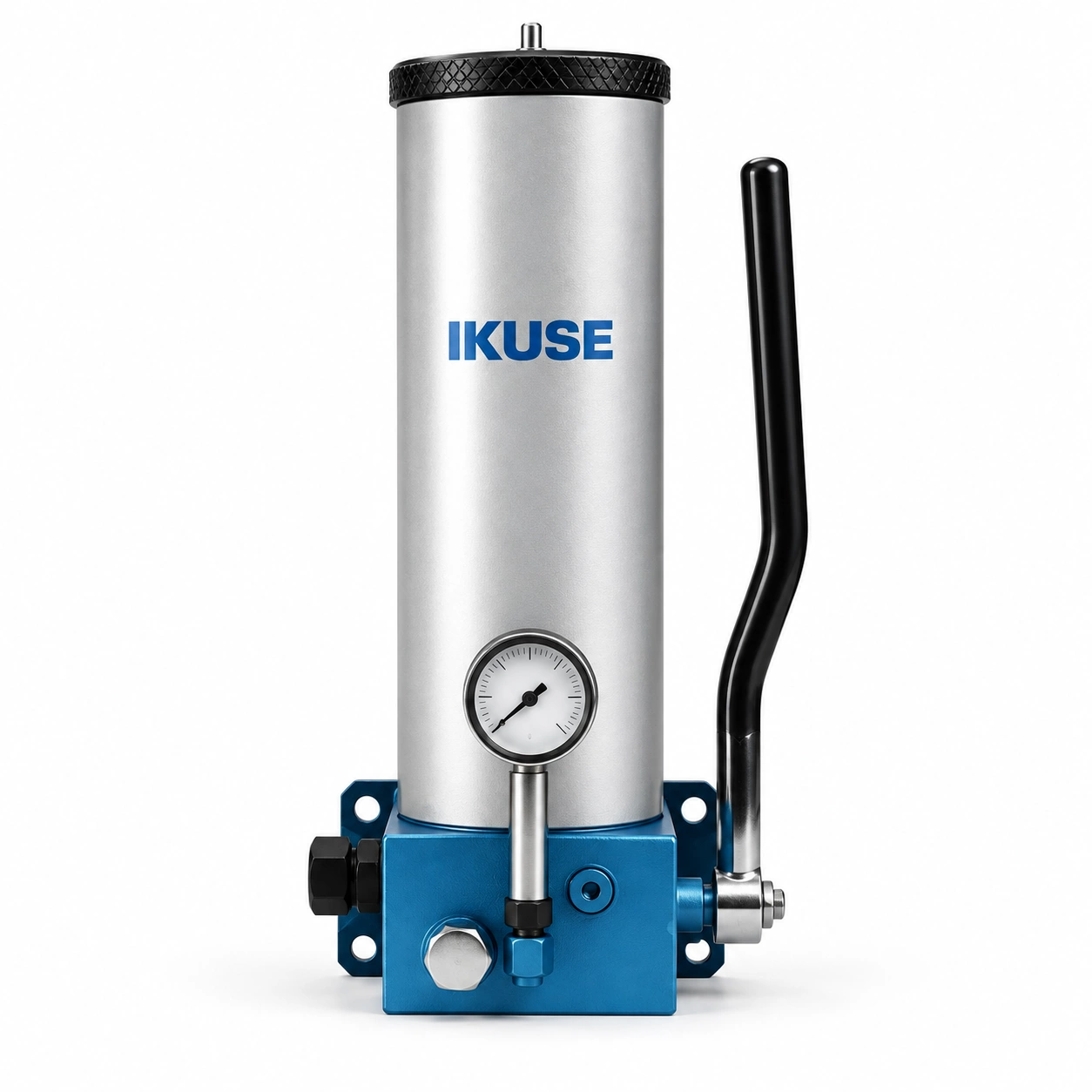

IKUSE 循環給油装置

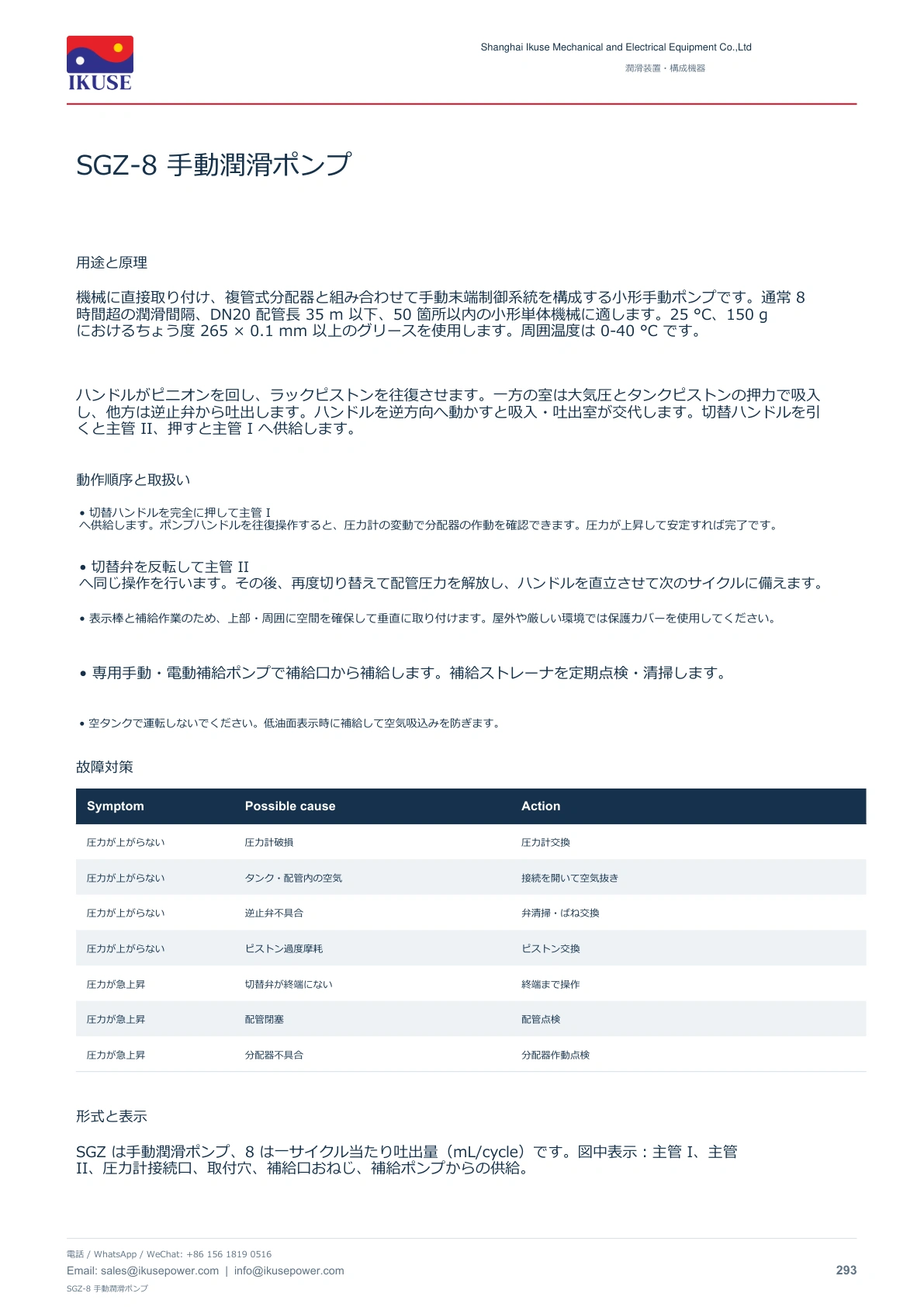

機械に直接取り付け、複管式分配器と組み合わせて手動末端制御系統を構成する小形手動ポンプです。通常 8 時間超の潤滑間隔、DN20 配管長 35 m 以下、50 箇所以内の小形単体機械に適します。25 °C、150 g におけるちょう度 265 × 0.1 mm 以上のグリースを使用します。周囲温度は 0-40 °C です。

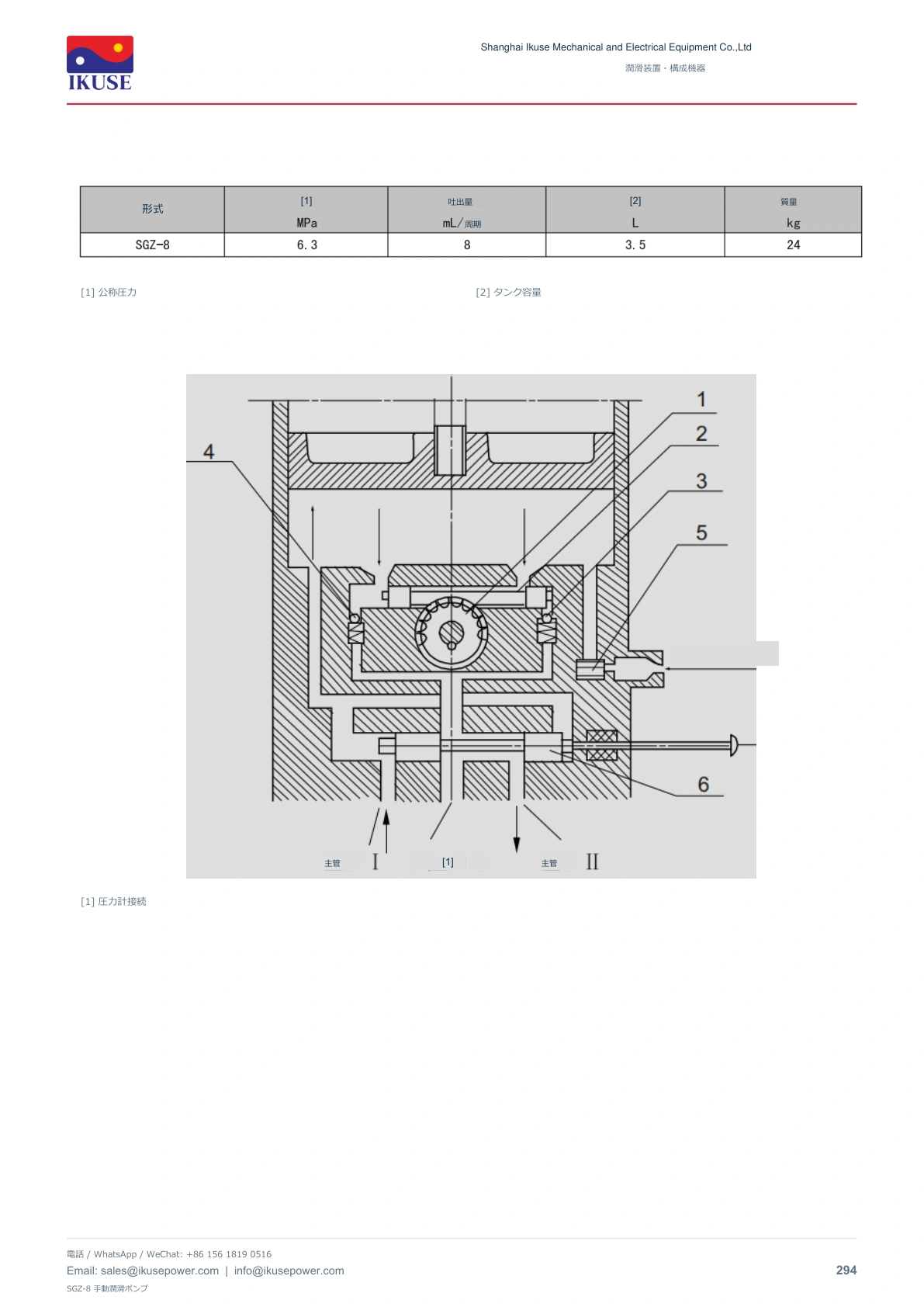

ハンドルがピニオンを回し、ラックピストンを往復させます。一方の室は大気圧とタンクピストンの押力で吸入し、他方は逆止弁から吐出します。ハンドルを逆方向へ動かすと吸入・吐出室が交代します。切替ハンドルを引くと主管 II、押すと主管 I へ供給します。

• 切替ハンドルを完全に押して主管 I へ供給します。ポンプハンドルを往復操作すると、圧力計の変動で分配器の作動を確認できます。圧力が上昇して安定すれば完了です。

• 切替弁を反転して主管 II へ同じ操作を行います。その後、再度切り替えて配管圧力を解放し、ハンドルを直立させて次のサイクルに備えます。

• 表示棒と補給作業のため、上部・周囲に空間を確保して垂直に取り付けます。屋外や厳しい環境では保護カバーを使用してください。

• 専用手動・電動補給ポンプで補給口から補給します。補給ストレーナを定期点検・清掃します。

• 空タンクで運転しないでください。低油面表示時に補給して空気吸込みを防ぎます。

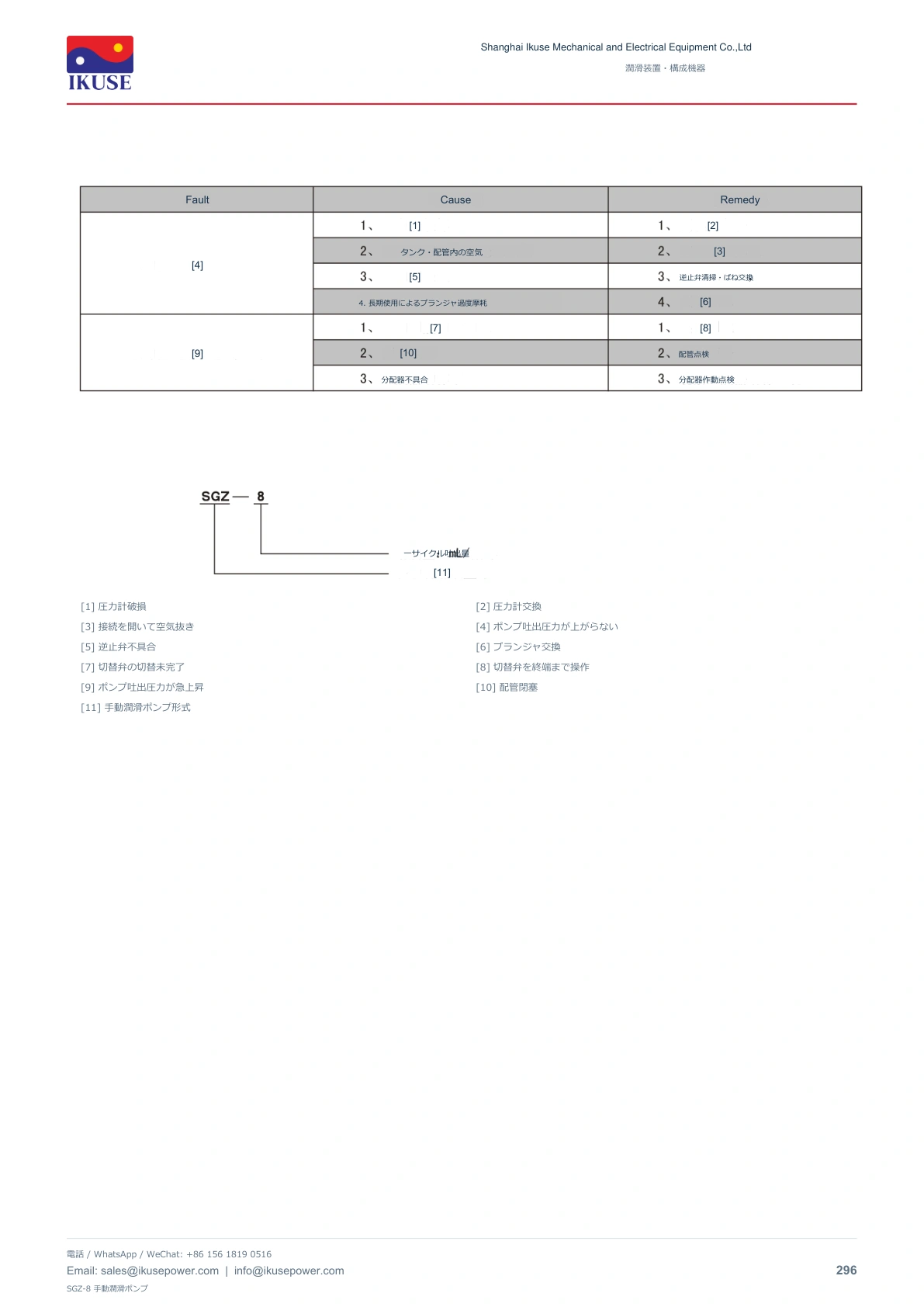

SGZ は手動潤滑ポンプ、8 は一サイクル当たり吐出量（mL/cycle）です。図中表示：主管 I、主管 II、圧力計接続口、取付穴、補給口おねじ、補給ポンプからの供給。

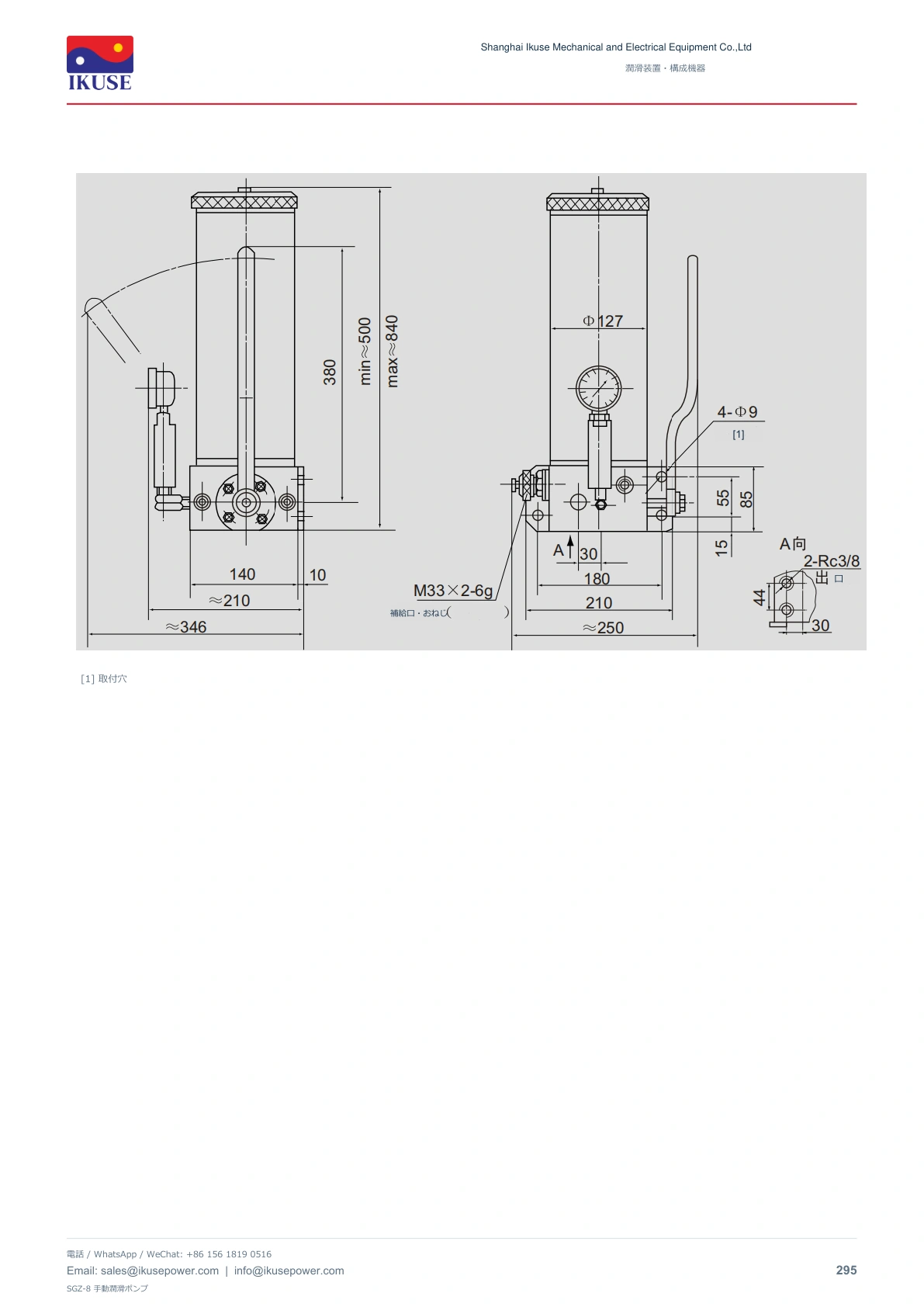

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
