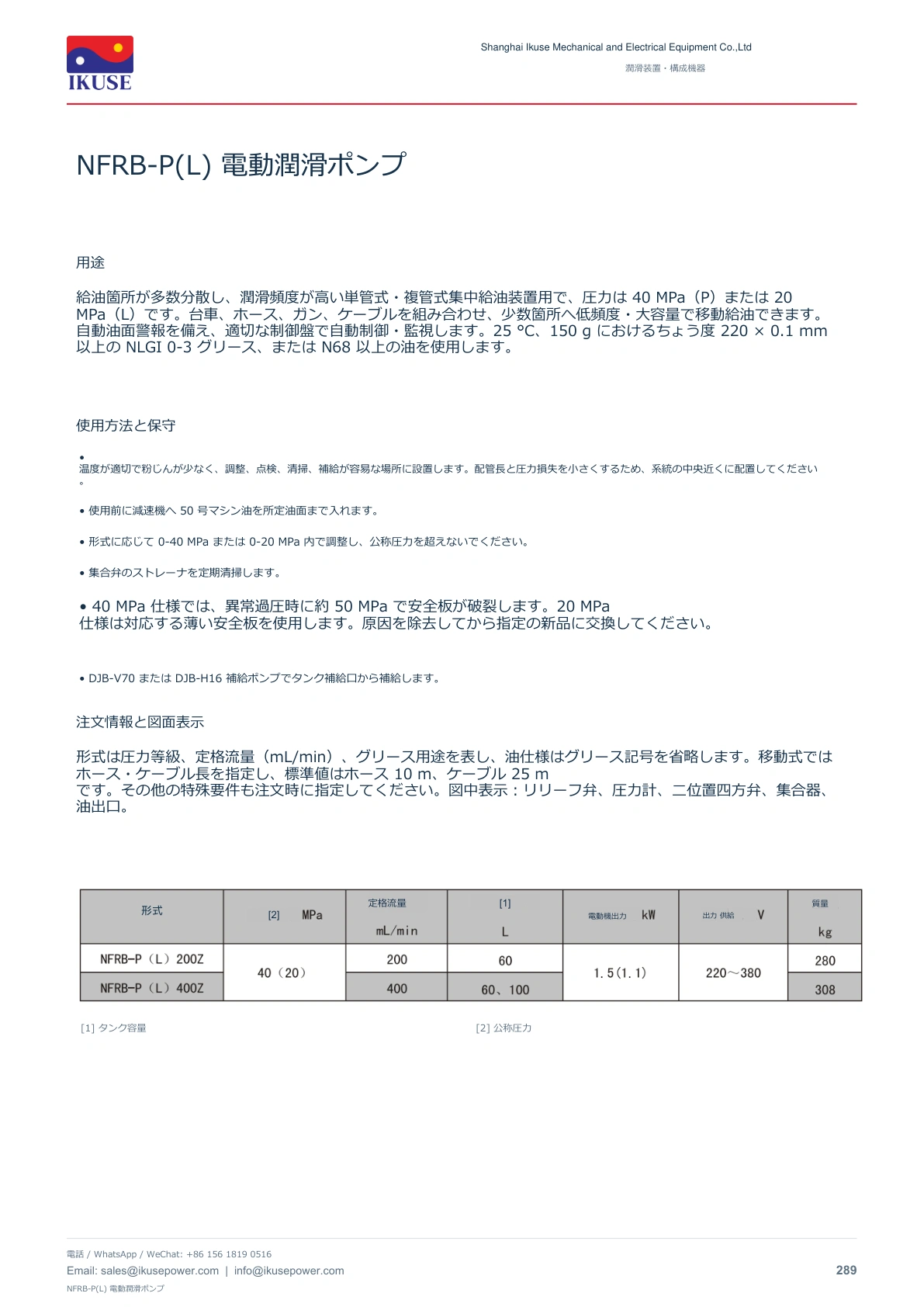

製品概要
給油箇所が多数分散し、潤滑頻度が高い単管式・複管式集中給油装置用で、圧力は 40 MPa（P）または 20 MPa（L）です。台車、ホース、ガン、ケーブルを組み合わせ、少数箇所へ低頻度・大容量で移動給油できます。自動油面警報を備え、適切な制御盤で自動制御・監視します。25 °C、150 g におけるちょう度 220 × 0.1 mm 以上の NLGI 0-3 グリース、または N68 以上の油を使用します。
構造・使用条件
• 温度が適切で粉じんが少なく、調整、点検、清掃、補給が容易な場所に設置します。配管長と圧力損失を小さくするため、系統の中央近くに配置してください。
• 40 MPa 仕様では、異常過圧時に約 50 MPa で安全板が破裂します。20 MPa 仕様は対応する薄い安全板を使用します。原因を除去してから指定の新品に交換してください。

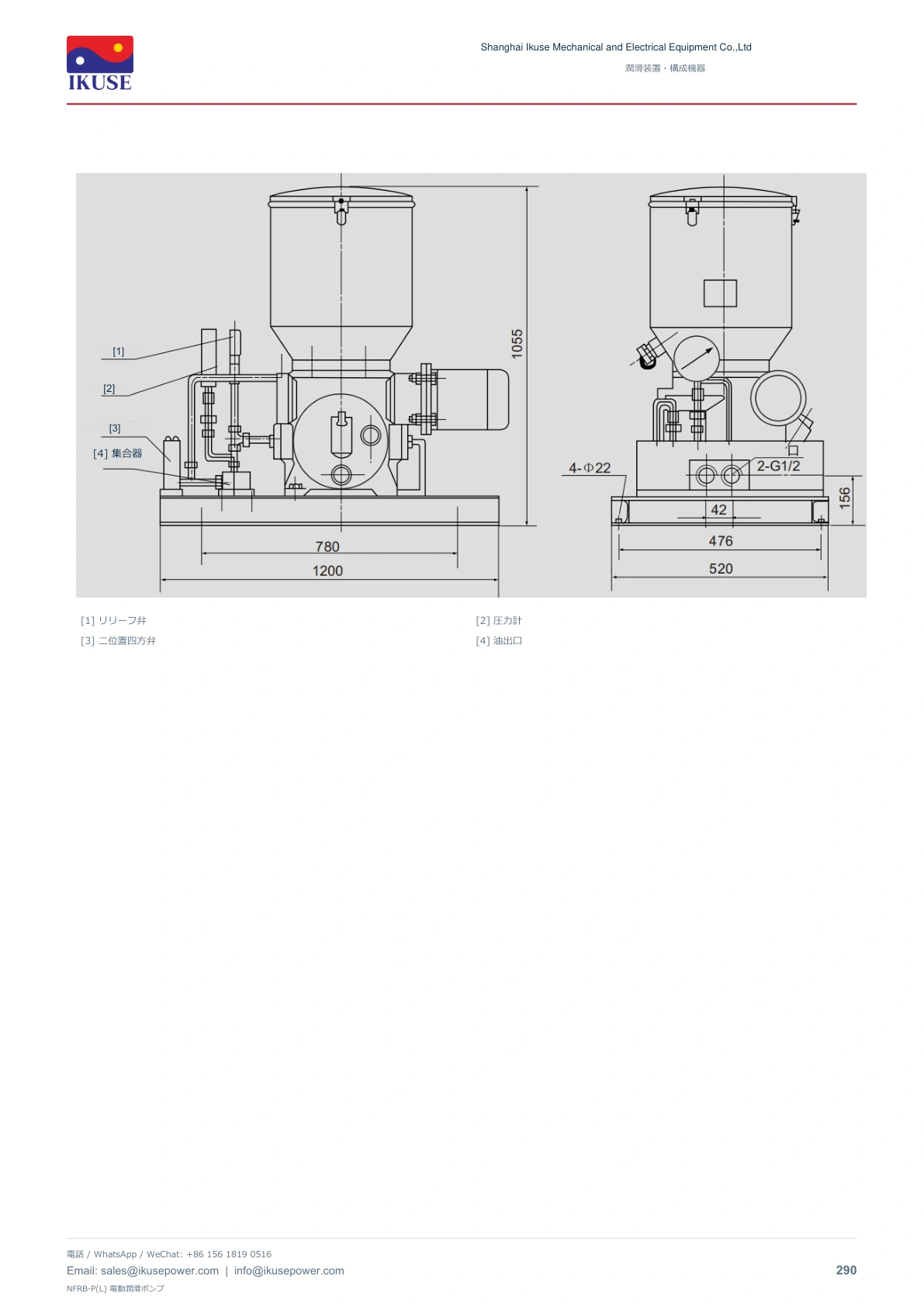

形式は圧力等級、定格流量（mL/min）、グリース用途を表し、油仕様はグリース記号を省略します。移動式ではホース・ケーブル長を指定し、標準値はホース 10 m、ケーブル 25 m です。その他の特殊要件も注文時に指定してください。図中表示：リリーフ弁、圧力計、二位置四方弁、集合器、油出口。
• 40 MPa 仕様では、異常過圧時に約 50 MPa で安全板が破裂します。20 MPa 仕様は対応する薄い安全板を使用します。原因を除去してから指定の新品に交換してください。
形式は圧力等級、定格流量（mL/min）、グリース用途を表し、油仕様はグリース記号を省略します。移動式ではホース・ケーブル長を指定し、標準値はホース 10 m、ケーブル 25 m です。その他の特殊要件も注文時に指定してください。図中表示：リリーフ弁、圧力計、二位置四方弁、集合器、油出口。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
