IKUSE 循環給油装置

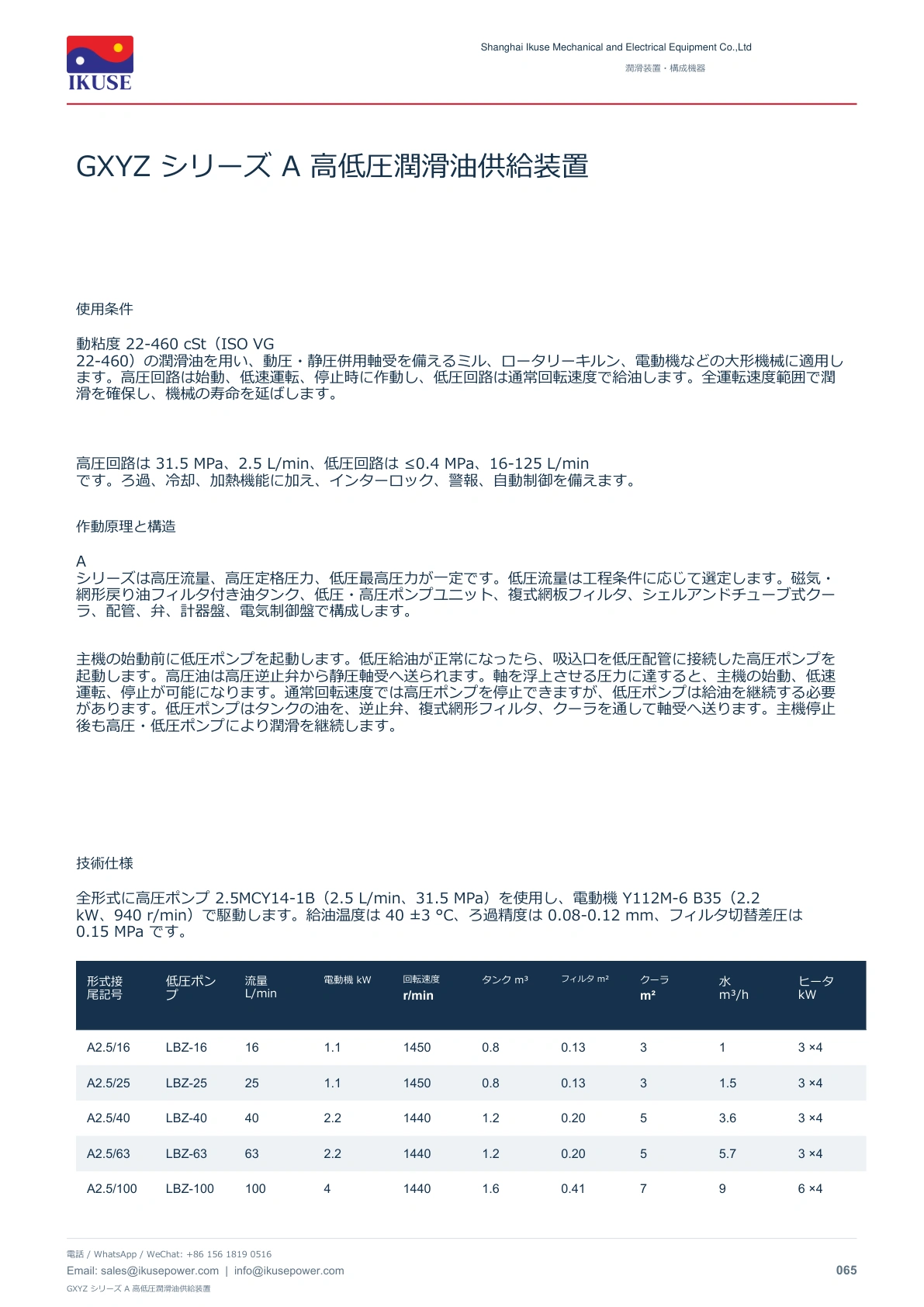

動粘度 22-460 cSt（ISO VG 22-460）の潤滑油を用い、動圧・静圧併用軸受を備えるミル、ロータリーキルン、電動機などの大形機械に適用します。高圧回路は始動、低速運転、停止時に作動し、低圧回路は通常回転速度で給油します。全運転速度範囲で潤滑を確保し、機械の寿命を延ばします。

高圧回路は 31.5 MPa、2.5 L/min、低圧回路は ≤0.4 MPa、16-125 L/min です。ろ過、冷却、加熱機能に加え、インターロック、警報、自動制御を備えます。

A シリーズは高圧流量、高圧定格圧力、低圧最高圧力が一定です。低圧流量は工程条件に応じて選定します。磁気・網形戻り油フィルタ付き油タンク、低圧・高圧ポンプユニット、複式網板フィルタ、シェルアンドチューブ式クーラ、配管、弁、計器盤、電気制御盤で構成します。

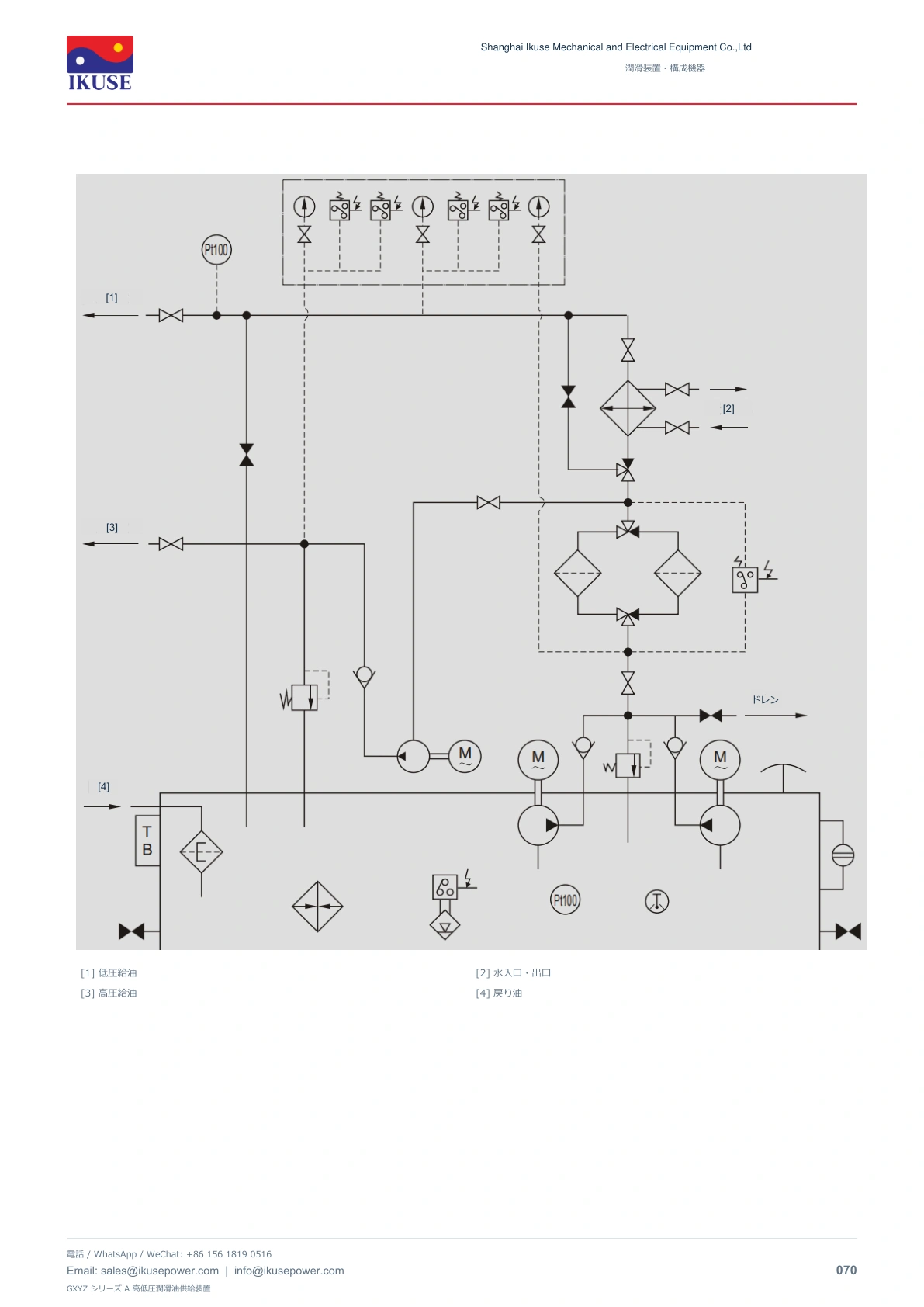

主機の始動前に低圧ポンプを起動します。低圧給油が正常になったら、吸込口を低圧配管に接続した高圧ポンプを起動します。高圧油は高圧逆止弁から静圧軸受へ送られます。軸を浮上させる圧力に達すると、主機の始動、低速運転、停止が可能になります。通常回転速度では高圧ポンプを停止できますが、低圧ポンプは給油を継続する必要があります。低圧ポンプはタンクの油を、逆止弁、複式網形フィルタ、クーラを通して軸受へ送ります。主機停止後も高圧・低圧ポンプにより潤滑を継続します。

全形式に高圧ポンプ 2.5MCY14-1B（2.5 L/min、31.5 MPa）を使用し、電動機 Y112M-6 B35（2.2 kW、940 r/min）で駆動します。給油温度は 40 ±3 °C、ろ過精度は 0.08-0.12 mm、フィルタ切替差圧は 0.15 MPa です。

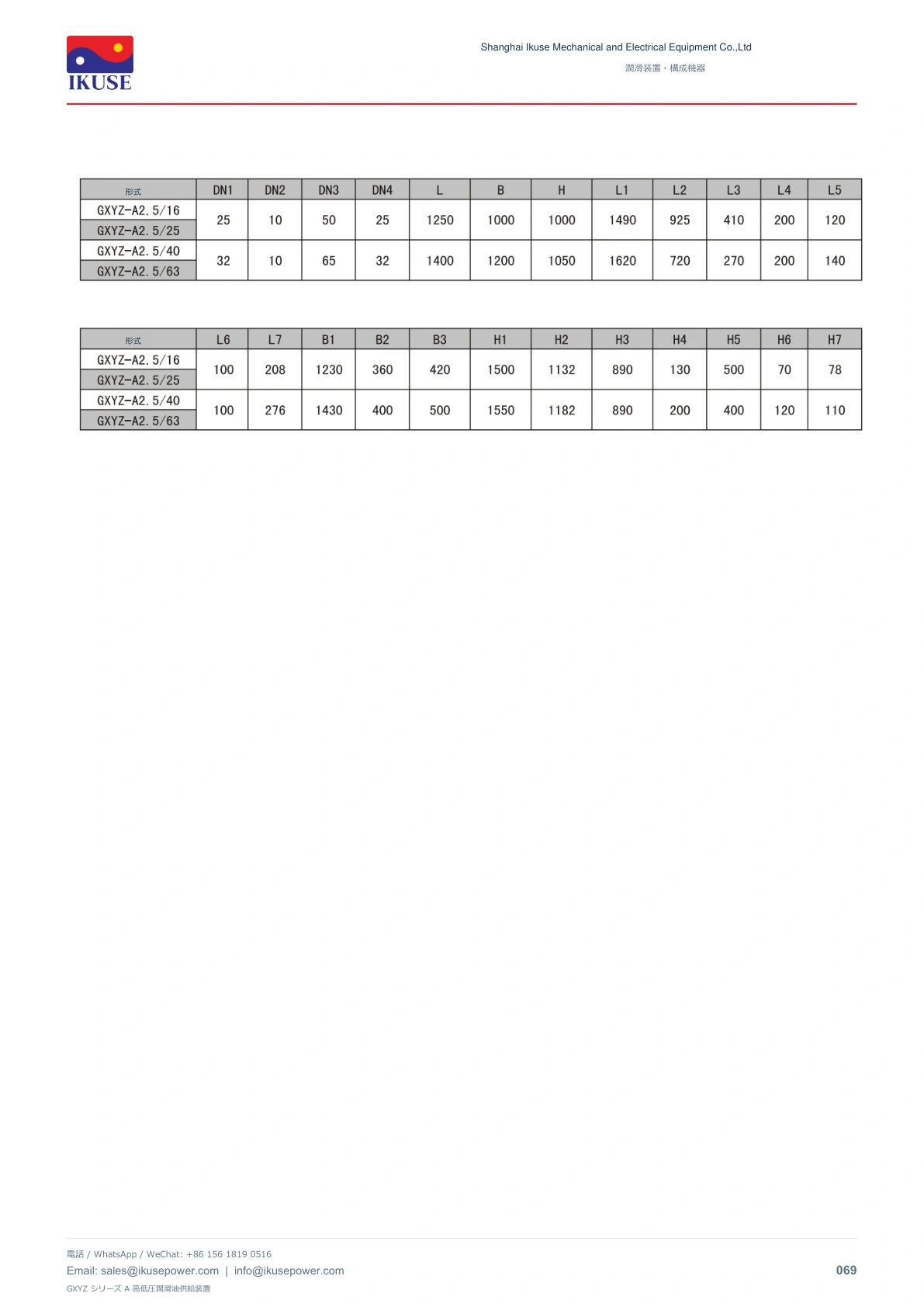

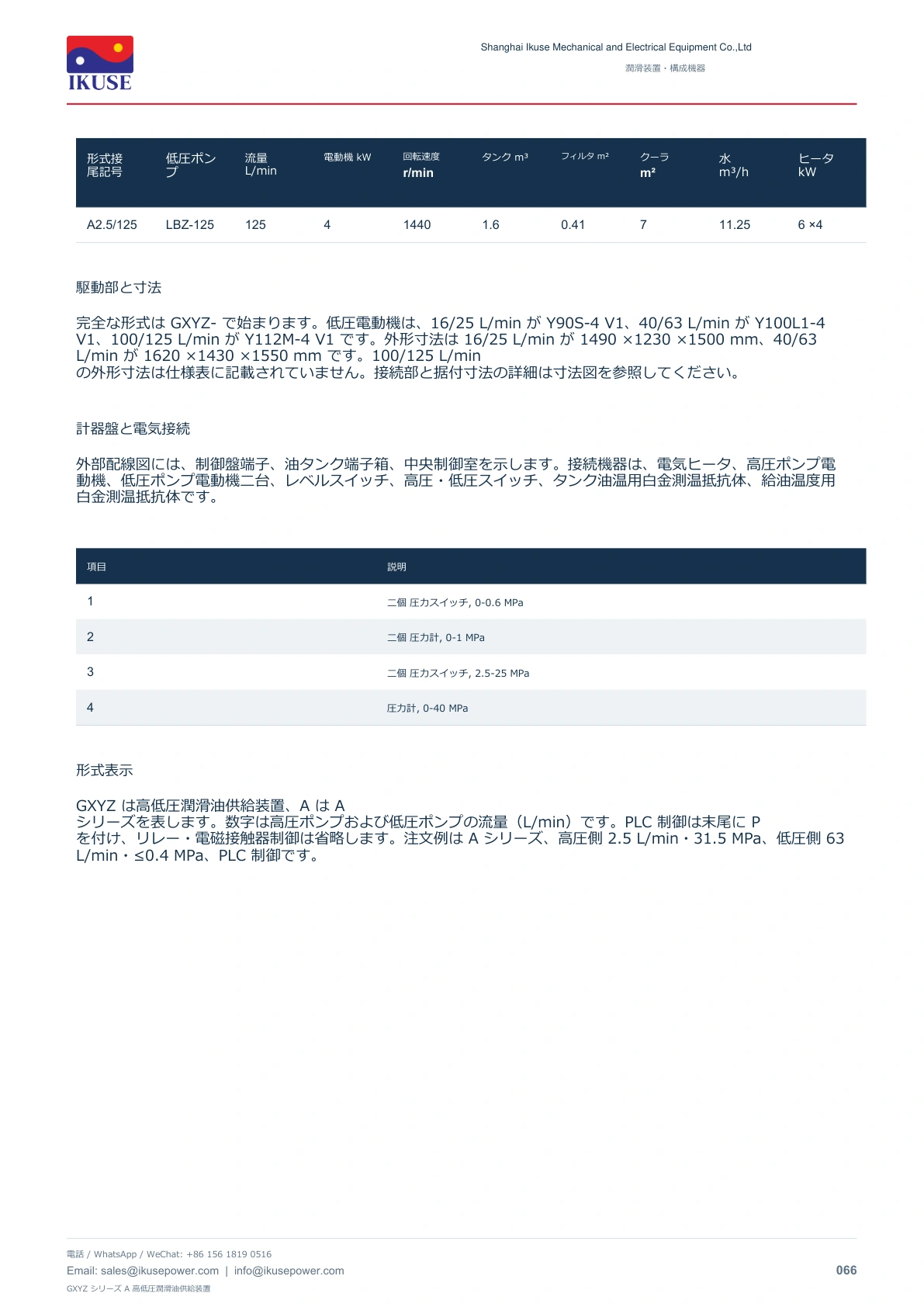

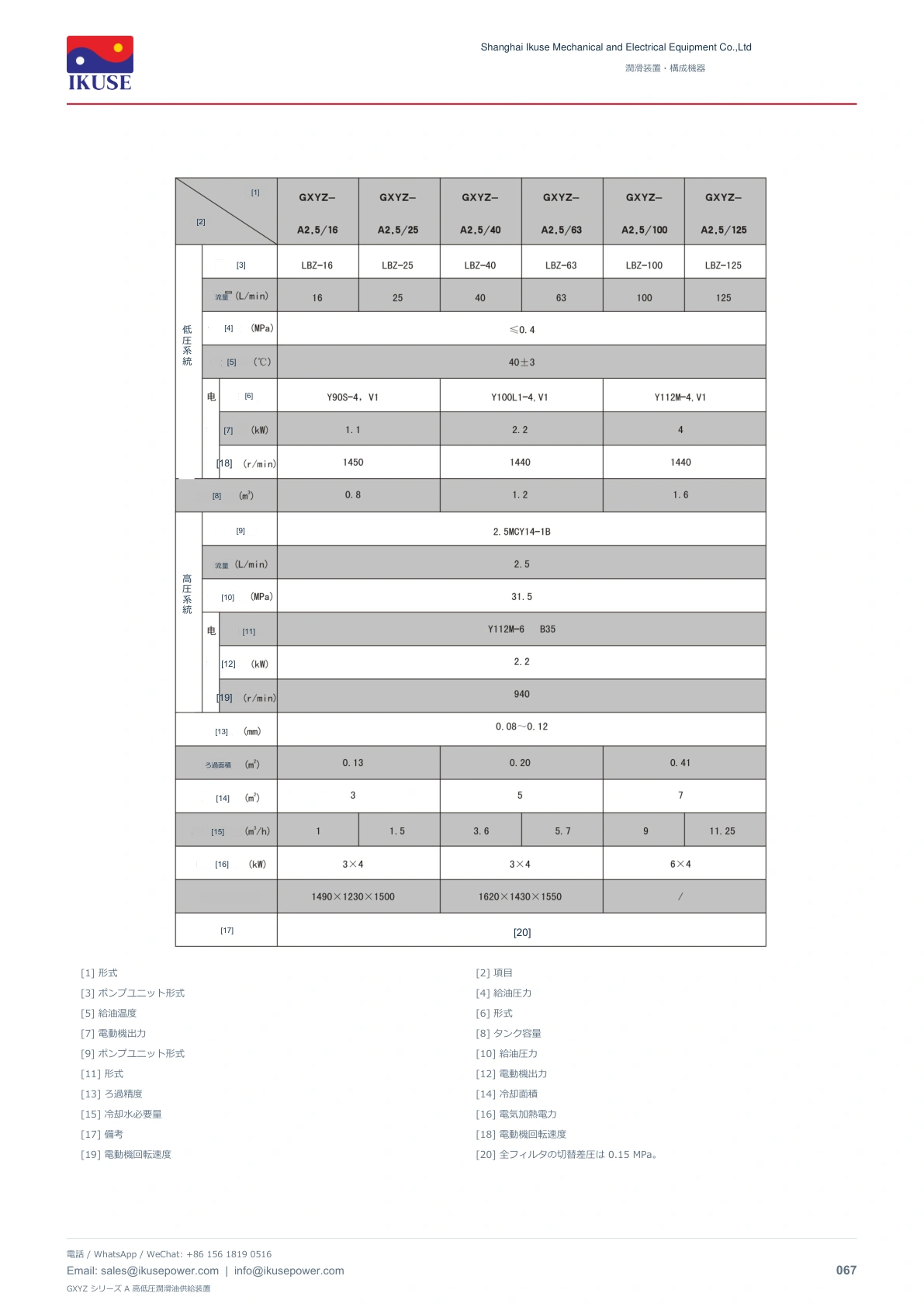

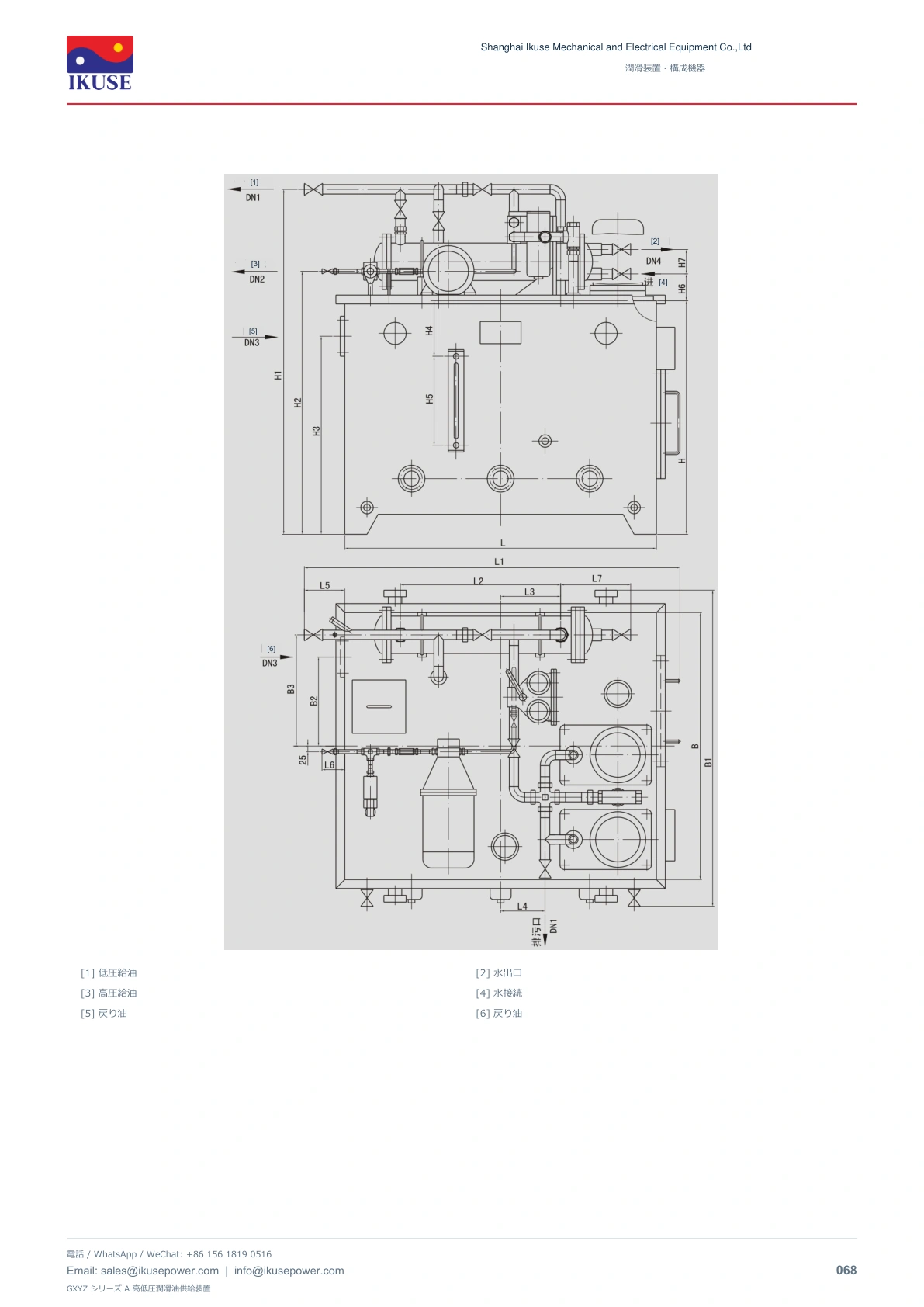

完全な形式は GXYZ- で始まります。低圧電動機は、16/25 L/min が Y90S-4 V1、40/63 L/min が Y100L1-4 V1、100/125 L/min が Y112M-4 V1 です。外形寸法は 16/25 L/min が 1490 ×1230 ×1500 mm、40/63 L/min が 1620 ×1430 ×1550 mm です。100/125 L/min の外形寸法は仕様表に記載されていません。接続部と据付寸法の詳細は寸法図を参照してください。

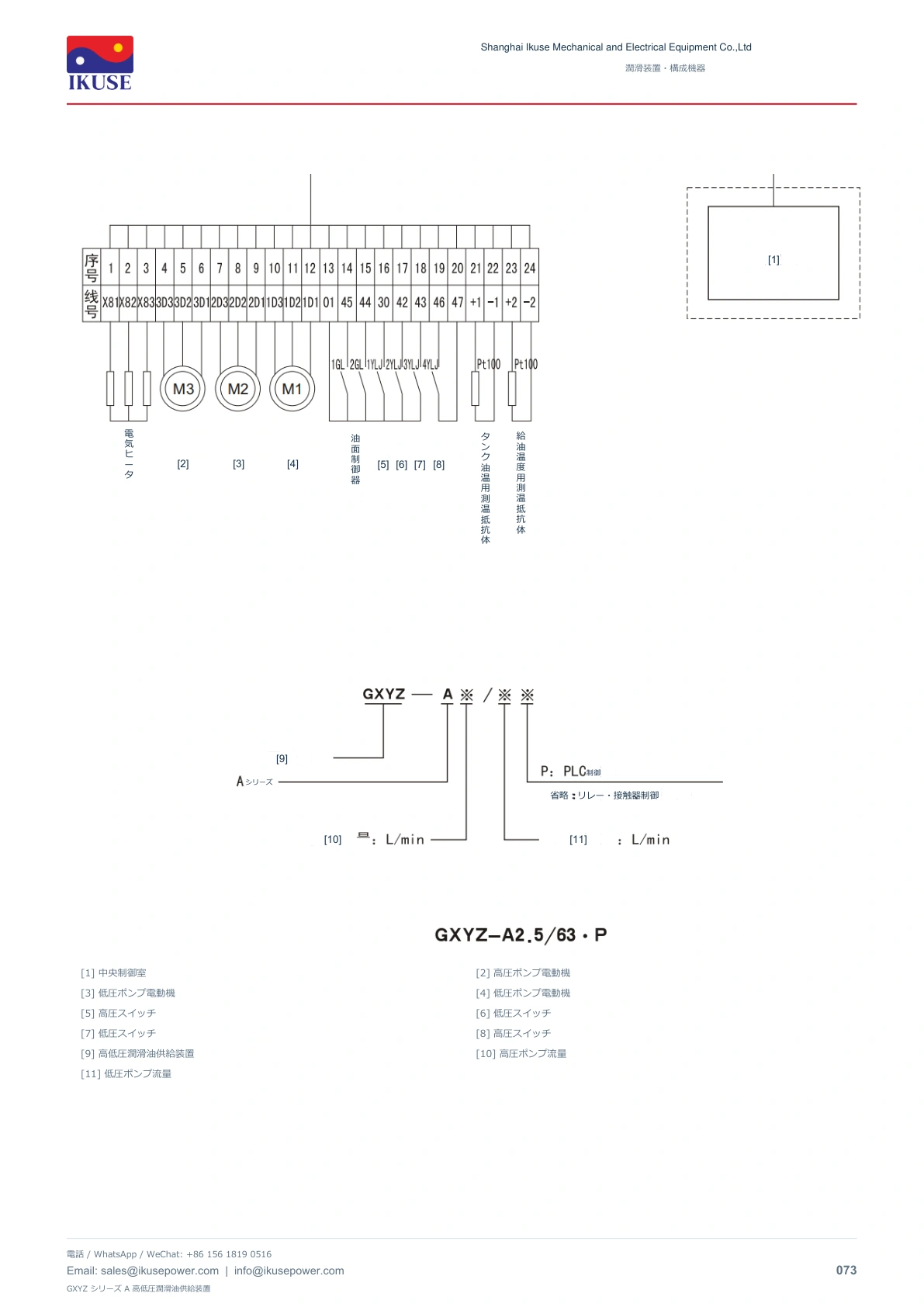

外部配線図には、制御盤端子、油タンク端子箱、中央制御室を示します。接続機器は、電気ヒータ、高圧ポンプ電動機、低圧ポンプ電動機二台、レベルスイッチ、高圧・低圧スイッチ、タンク油温用白金測温抵抗体、給油温度用白金測温抵抗体です。

GXYZ は高低圧潤滑油供給装置、A は A シリーズを表します。数字は高圧ポンプおよび低圧ポンプの流量（L/min）です。PLC 制御は末尾に P を付け、リレー・電磁接触器制御は省略します。注文例は A シリーズ、高圧側 2.5 L/min・31.5 MPa、低圧側 63 L/min・≤0.4 MPa、PLC 制御です。

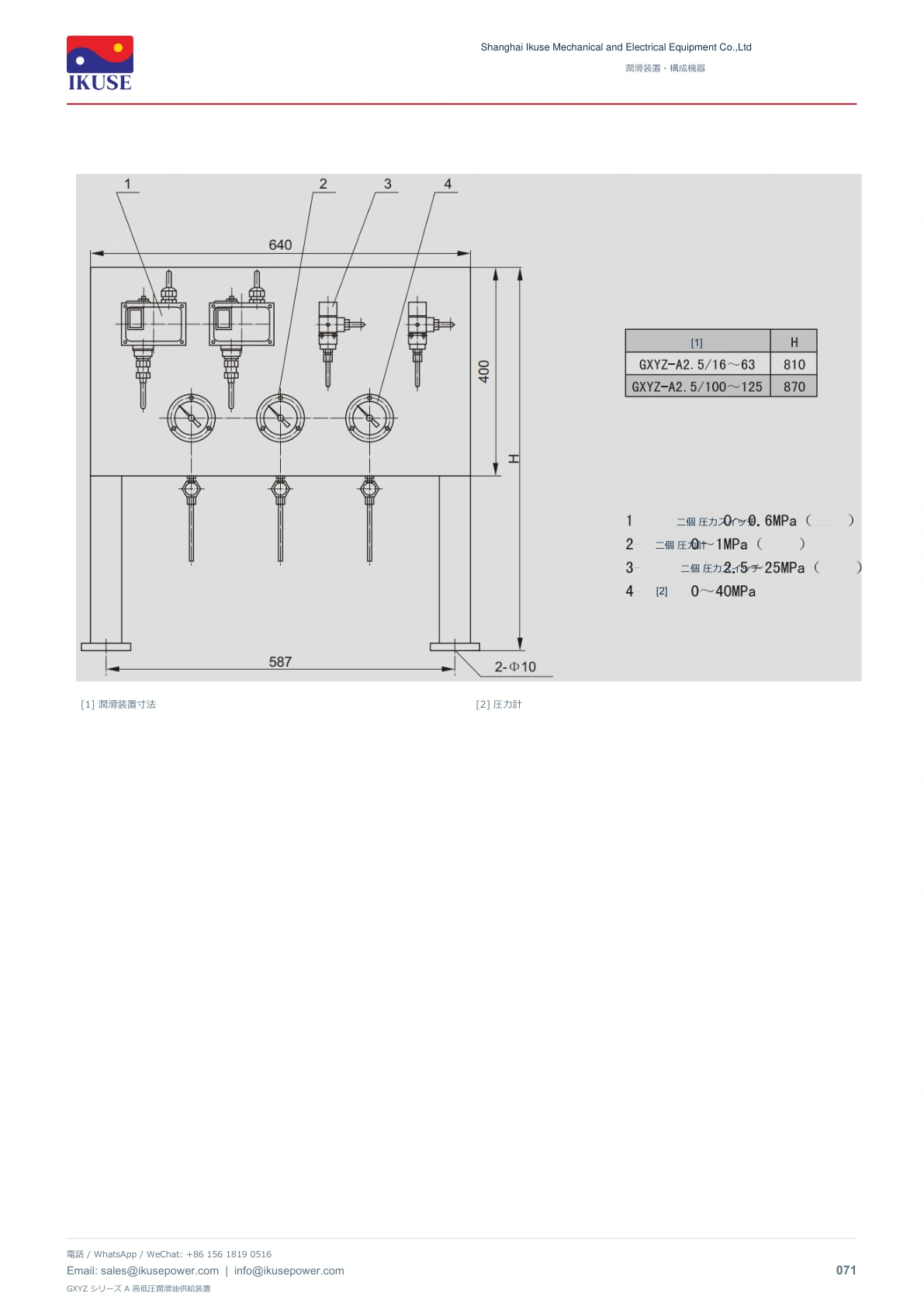

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
