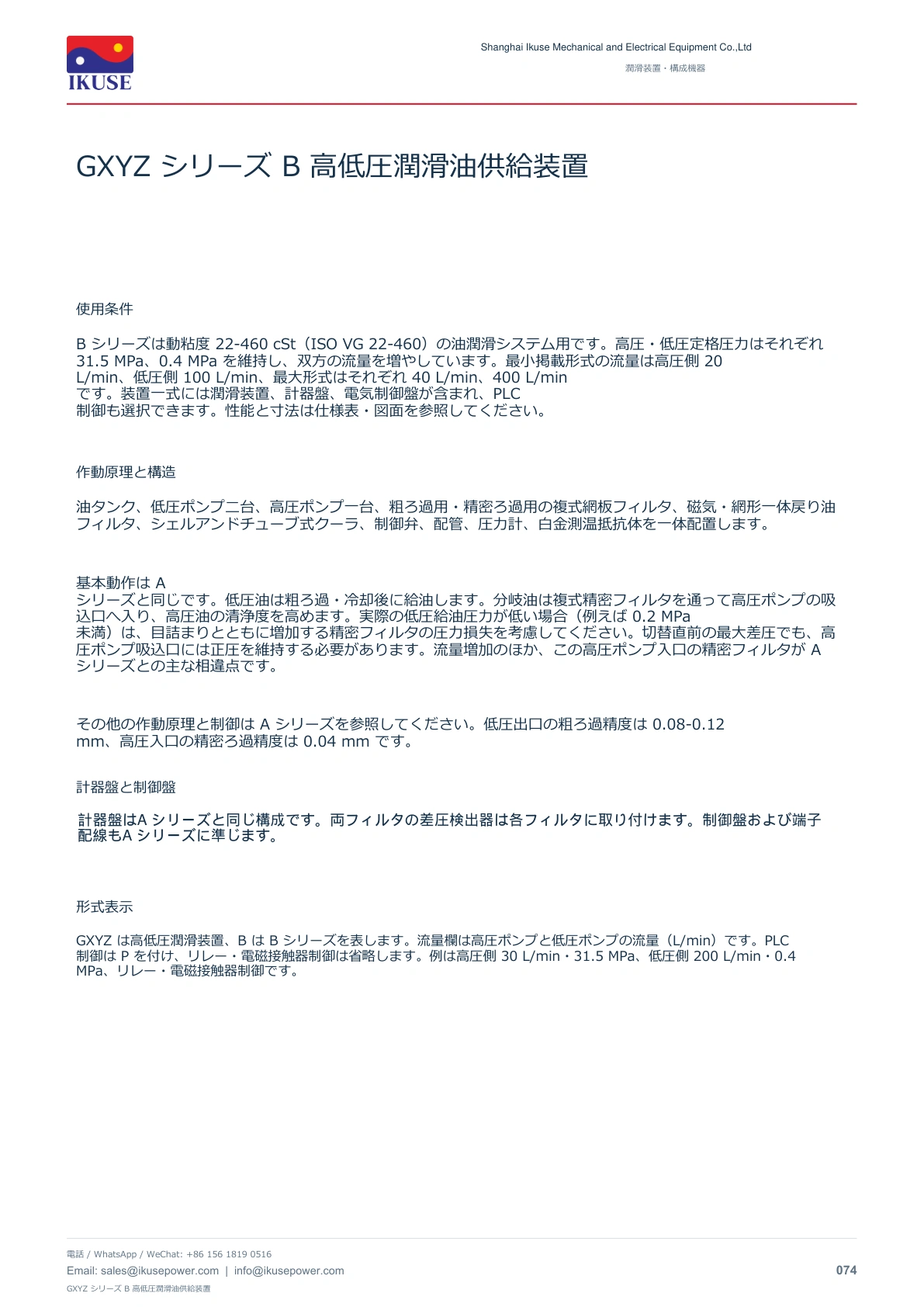

製品概要
B シリーズは動粘度 22-460 cSt（ISO VG 22-460）の油潤滑システム用です。高圧・低圧定格圧力はそれぞれ 31.5 MPa、0.4 MPa を維持し、双方の流量を増やしています。最小掲載形式の流量は高圧側 20 L/min、低圧側 100 L/min、最大形式はそれぞれ 40 L/min、400 L/min です。装置一式には潤滑装置、計器盤、電気制御盤が含まれ、PLC 制御も選択できます。性能と寸法は仕様表・図面を参照してください。
構造・使用条件
油タンク、低圧ポンプ二台、高圧ポンプ一台、粗ろ過用・精密ろ過用の複式網板フィルタ、磁気・網形一体戻り油フィルタ、シェルアンドチューブ式クーラ、制御弁、配管、圧力計、白金測温抵抗体を一体配置します。

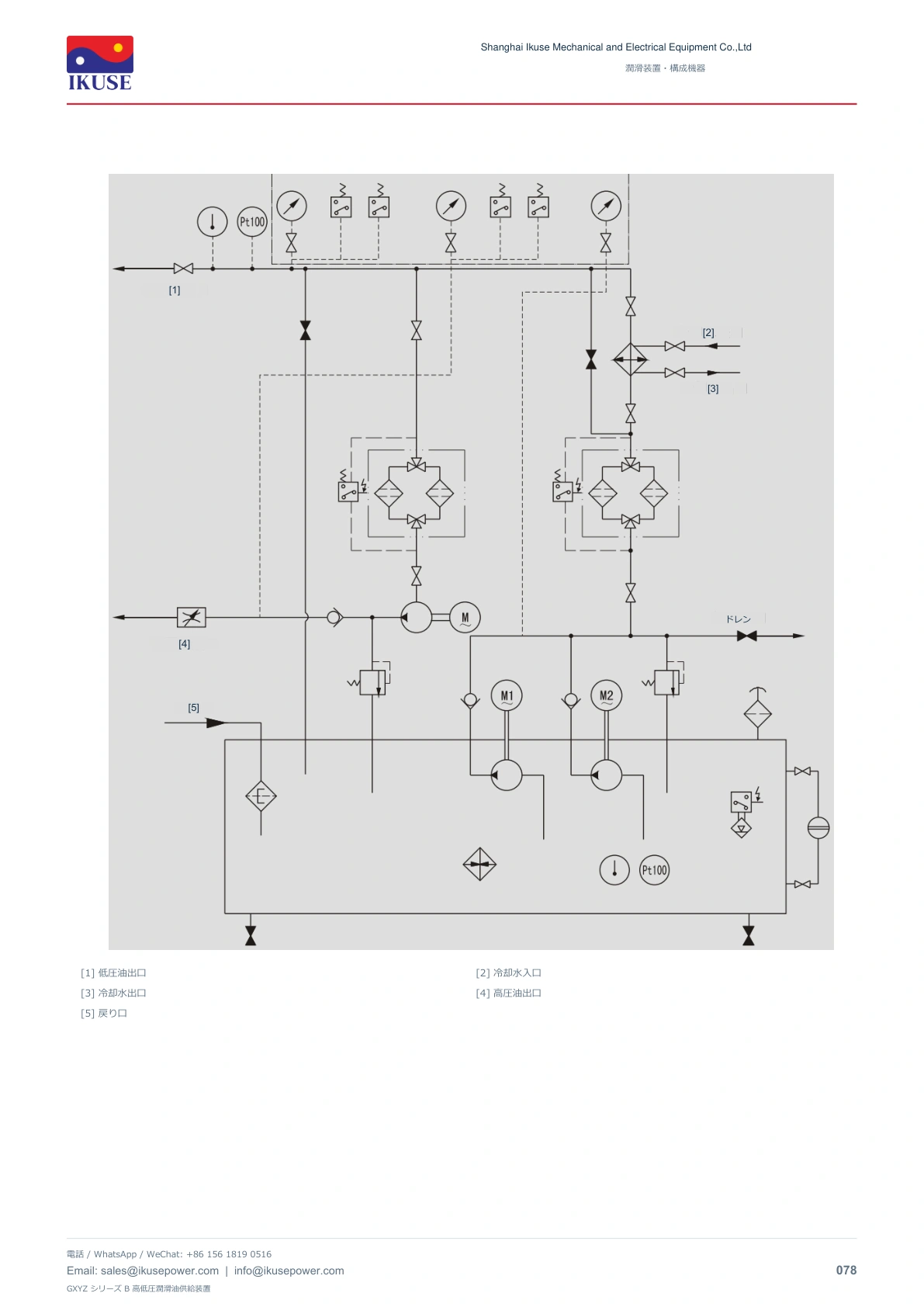

基本動作は A シリーズと同じです。低圧油は粗ろ過・冷却後に給油します。分岐油は複式精密フィルタを通って高圧ポンプの吸込口へ入り、高圧油の清浄度を高めます。実際の低圧給油圧力が低い場合（例えば 0.2 MPa 未満）は、目詰まりとともに増加する精密フィルタの圧力損失を考慮してください。切替直前の最大差圧でも、高圧ポンプ吸込口には正圧を維持する必要があります。流量増加のほか、この高圧ポンプ入口の精密フィルタが A シリーズとの主な相違点です。
その他の作動原理と制御は A シリーズを参照してください。低圧出口の粗ろ過精度は 0.08-0.12 mm、高圧入口の精密ろ過精度は 0.04 mm です。
計器盤は元のカタログ 35 ページの A シリーズと同じ構成です。両フィルタの差圧検出器は各フィルタに取り付けます。制御盤および端子配線も同 36 ページの A シリーズに準じます。
GXYZ は高低圧潤滑装置、B は B シリーズを表します。流量欄は高圧ポンプと低圧ポンプの流量（L/min）です。PLC 制御は P を付け、リレー・電磁接触器制御は省略します。例は高圧側 30 L/min・31.5 MPa、低圧側 200 L/min・0.4 MPa、リレー・電磁接触器制御です。
基本動作は A シリーズと同じです。低圧油は粗ろ過・冷却後に給油します。分岐油は複式精密フィルタを通って高圧ポンプの吸込口へ入り、高圧油の清浄度を高めます。実際の低圧給油圧力が低い場合（例えば 0.2 MPa 未満）は、目詰まりとともに増加する精密フィルタの圧力損失を考慮してください。切替直前の最大差圧でも、高圧ポンプ吸込口には正圧を維持する必要があります。流量増加のほか、この高圧ポンプ入口の精密フィルタが A シリーズとの主な相違点です。
その他の作動原理と制御は A シリーズを参照してください。低圧出口の粗ろ過精度は 0.08-0.12 mm、高圧入口の精密ろ過精度は 0.04 mm です。
計器盤は元のカタログ 35 ページの A シリーズと同じ構成です。両フィルタの差圧検出器は各フィルタに取り付けます。制御盤および端子配線も同 36 ページの A シリーズに準じます。
GXYZ は高低圧潤滑装置、B は B シリーズを表します。流量欄は高圧ポンプと低圧ポンプの流量（L/min）です。PLC 制御は P を付け、リレー・電磁接触器制御は省略します。例は高圧側 30 L/min・31.5 MPa、低圧側 200 L/min・0.4 MPa、リレー・電磁接触器制御です。
技術資料

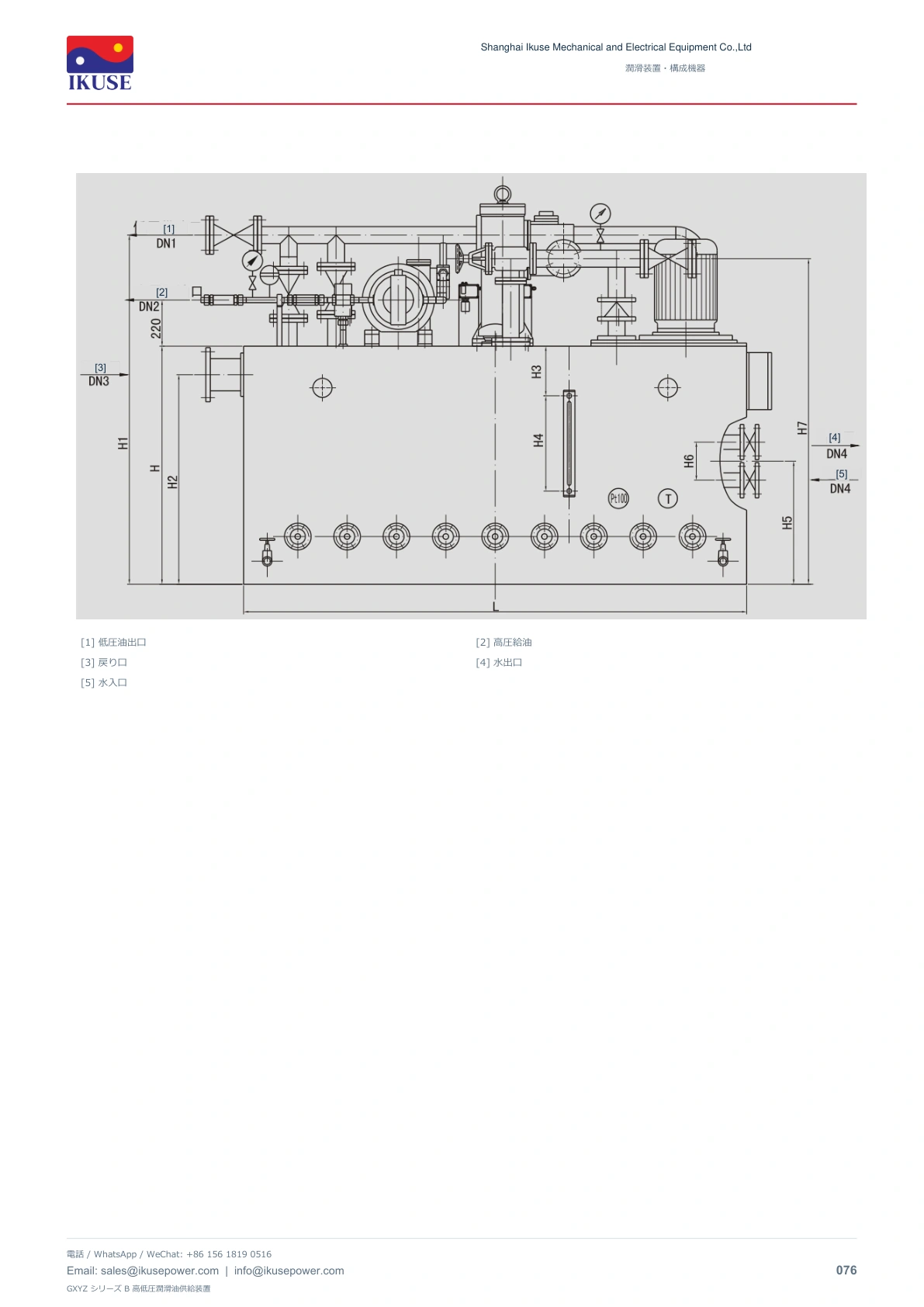

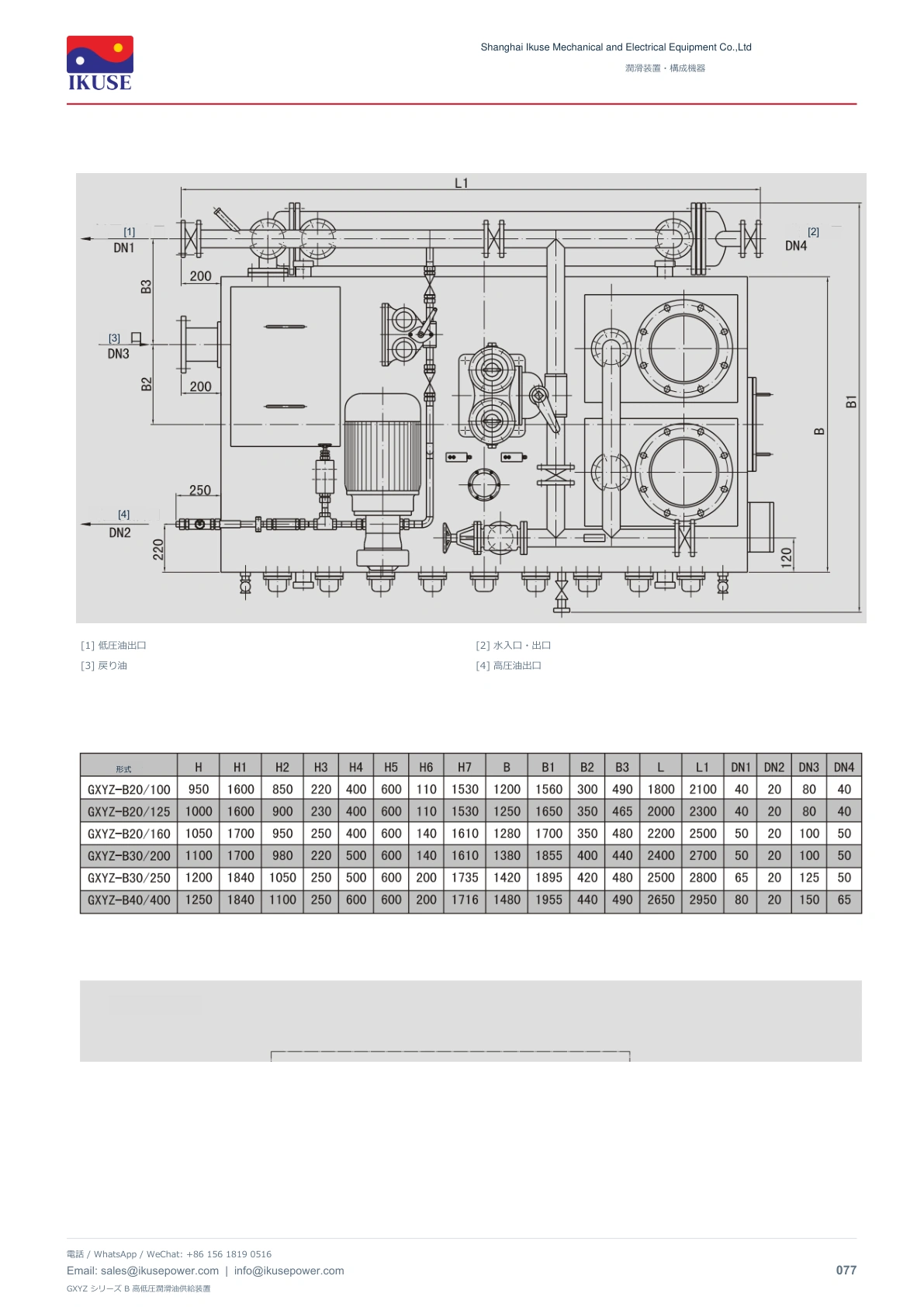

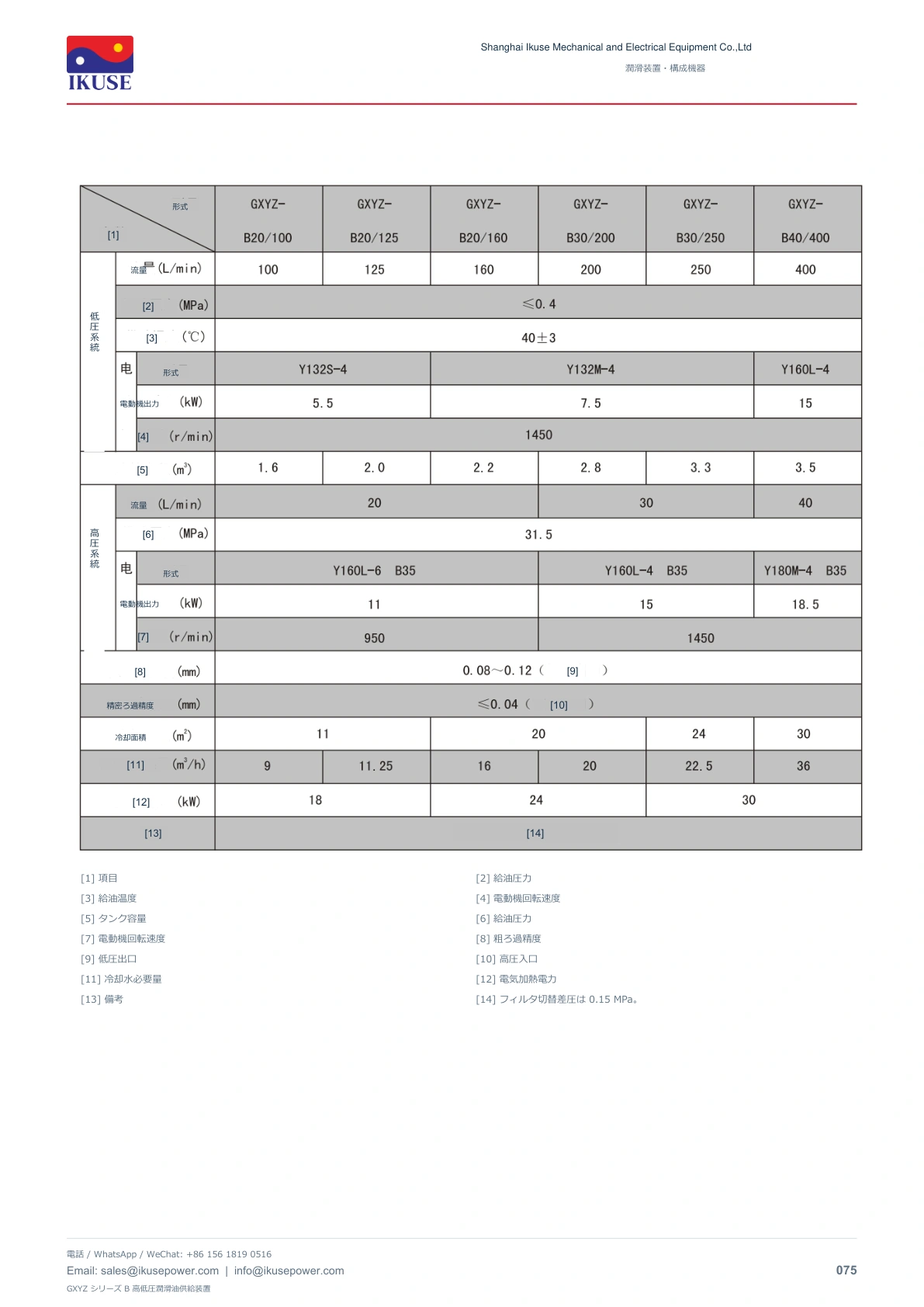

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
